SZYBKA POMOC
7

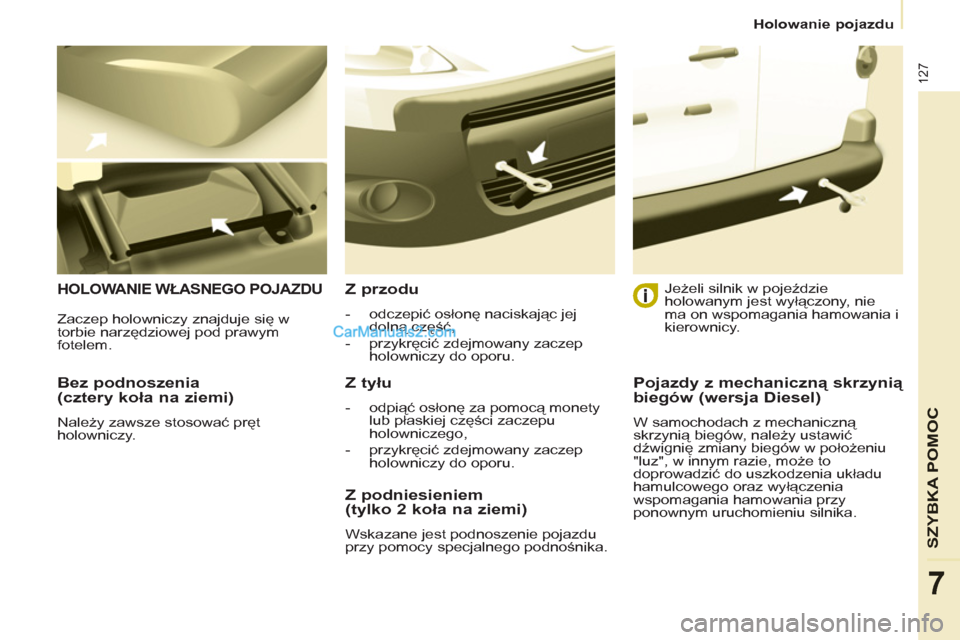

Holowanie pojazdu



Bez podnoszenia
(cztery koła na ziemi)

Należy zawsze stosować pręt
holowniczy.

HOLOWANIE WŁASNEGO POJAZDU

Z przodu



- odczepić osłonę naciskając jej
dolną część,

- przykręcić zdejmowany zaczep
holowniczy do oporu.



Z tyłu



- odpiąć osłonę za pomocą monety
lub płaskiej części zaczepu
holowniczego,

- przykręcić zdejmowany zaczep
holowniczy do oporu.


Jeżeli silnik w pojeździe
holowanym jest wyłączony, nie
ma on wspomagania hamowania i
kierownicy.


Z podniesieniem
(tylko 2 koła na ziemi)

Wskazane jest podnoszenie pojazdu
przy pomocy specjalnego podnośnika. Zaczep holowniczy znajduje się w
torbie narzędziowej pod prawym
fotelem.

Pojazdy z mechaniczną skrzynią
biegów (wersja Diesel)
W samochodach z mechaniczną
skrzynią biegów, należy ustawić
dźwignię zmiany biegów w położeniu
"luz", w innym razie, może to
doprowadzić do uszkodzenia układu
hamulcowego oraz wyłączenia
wspomagania hamowania przy
ponownym uruchomieniu silnika.

128

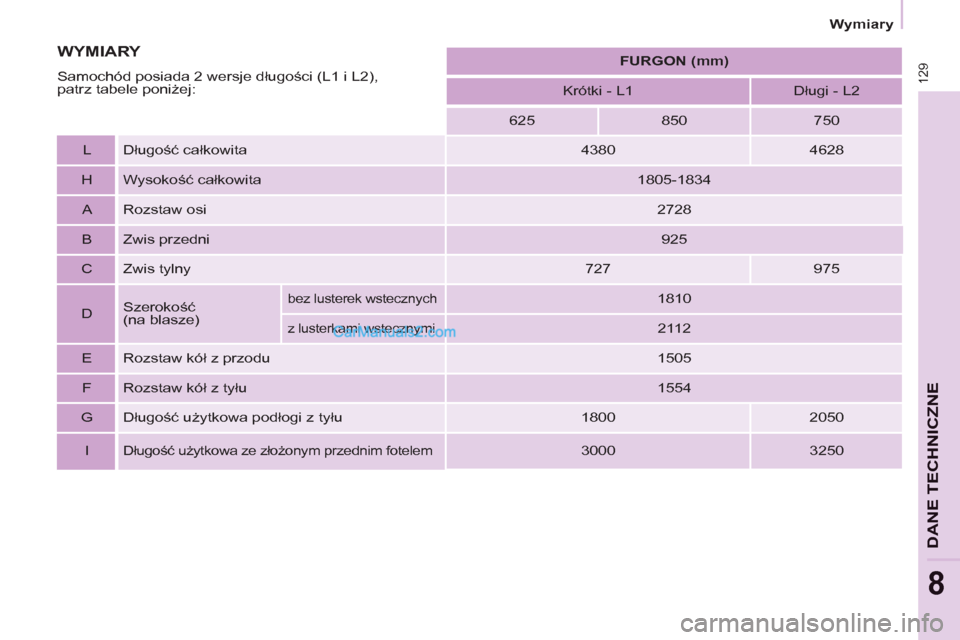

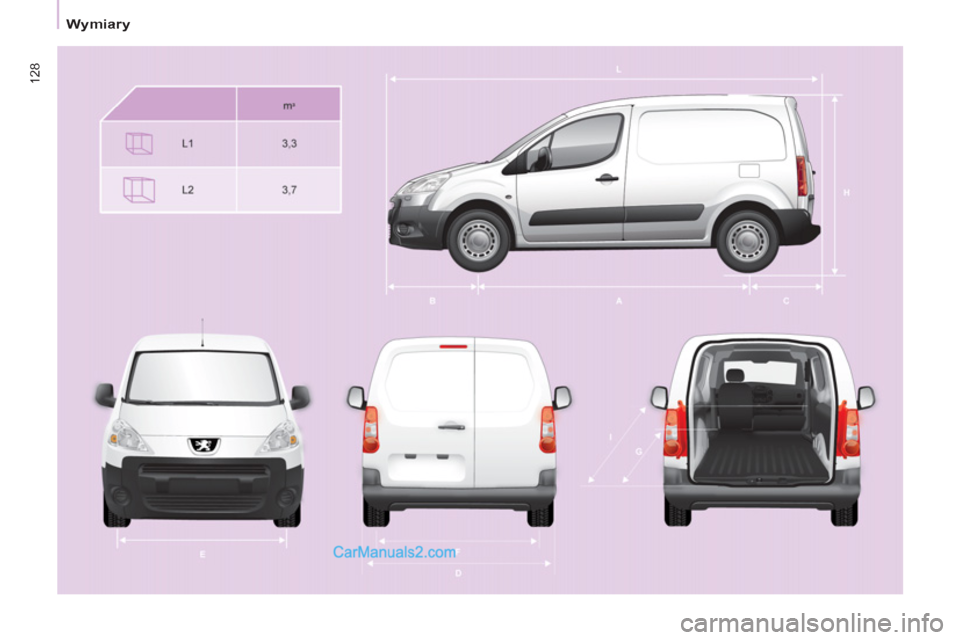

Wymiary

129
DANE TECHNICZNE
8




FURGON (mm)



Krótki - L1
Długi - L2

625
850
750

L Długość całkowita
4380
4628

H Wysokość całkowita
1805-1834

A Rozstaw osi
2728

B Zwis przedni
925

C Zwis tylny
727
975

D Szerokość
(na blasze)
bez lusterek wstecznych

1810

z lusterkami wstecznymi

2112

E Rozstaw kół z przodu
1505

F Rozstaw kół z tyłu
1554

G Długość użytkowa podłogi z tyłu
1800
2050

I

Długość użytkowa ze złożonym przednim fotelem

3000
3250
WYMIARY WYMIARY

Samochód posiada 2 wersje długości (L1 i L2),
patrz tabele poniżej: Wymiary

130

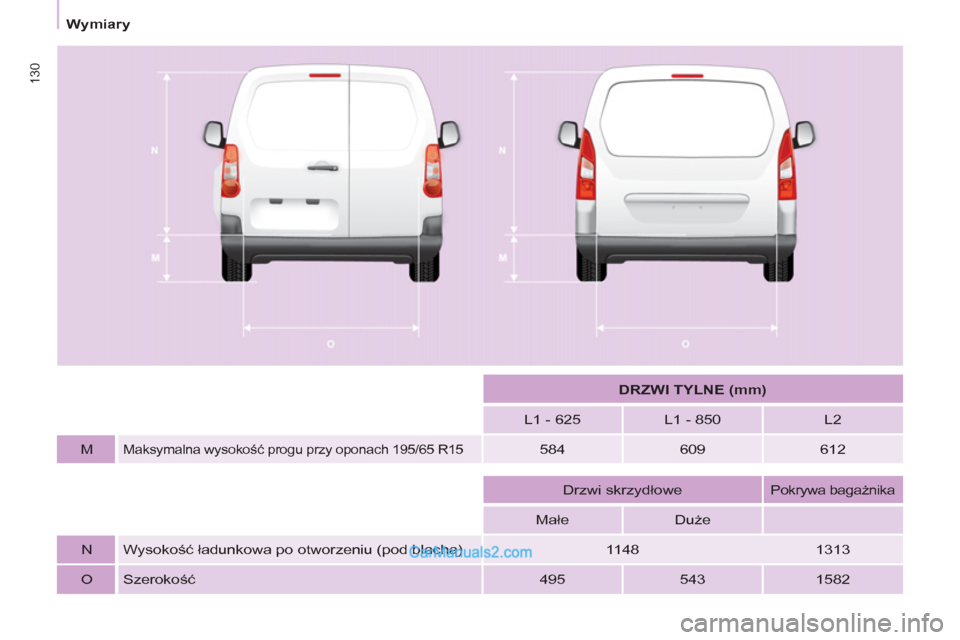

DRZWI TYLNE (mm)



L1 - 625
L1 - 850
L2

M

Maksymalna wysokość progu przy oponach 195/65 R15

584
609
612








Drzwi skrzydłowe

Pokrywa bagażnika


Małe
Duże



N Wysokość ładunkowa po otworzeniu (pod blachą)
1148
1313

O Szerokość
495
543
1582 Wymiary

131
DANE TECHNICZNE
8

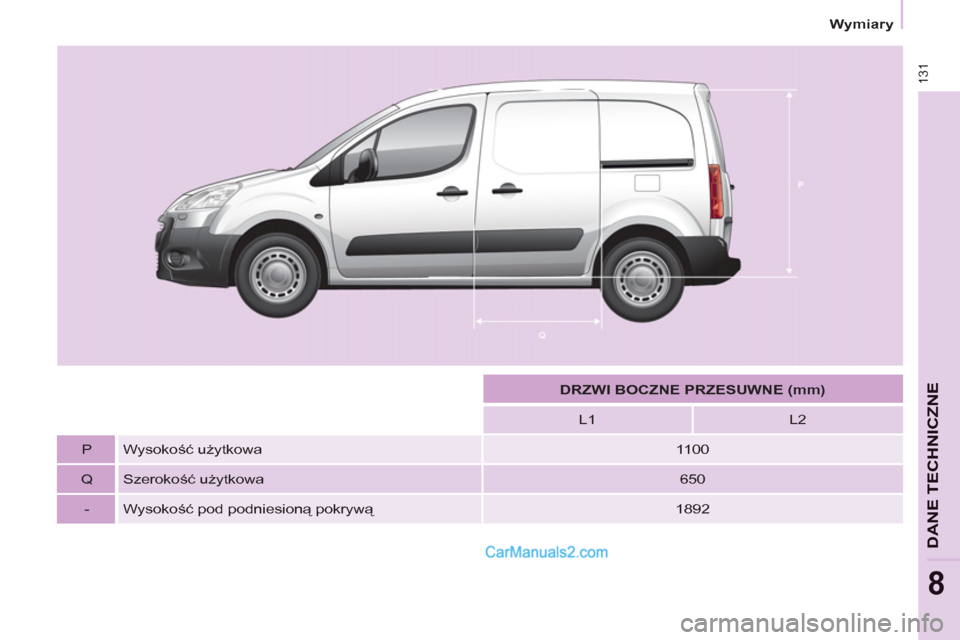

DRZWI BOCZNE PRZESUWNE (mm)



L1
L2

P
Wysokość użytkowa
1100

Q
Szerokość użytkowa
650

-
Wysokość pod podniesioną pokrywą

1892 Wymiary

132

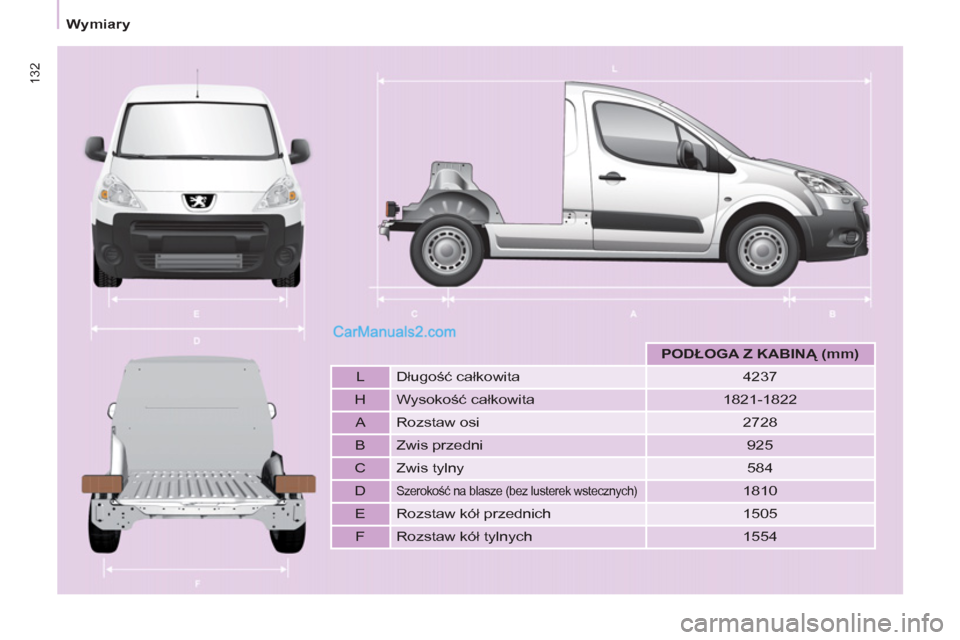

PODŁOGA Z KABINĄ (mm)



L Długość całkowita
4237

H Wysokość całkowita
1821-1822

A Rozstaw osi
2728

B Zwis przedni
925

C Zwis tylny
584

D

Szerokość na blasze (bez lusterek wstecznych)

1810

E Rozstaw kół przednich
1505

F Rozstaw kół tylnych
1554 Wymiary

133
DANE TECHNICZNE
8

Masy

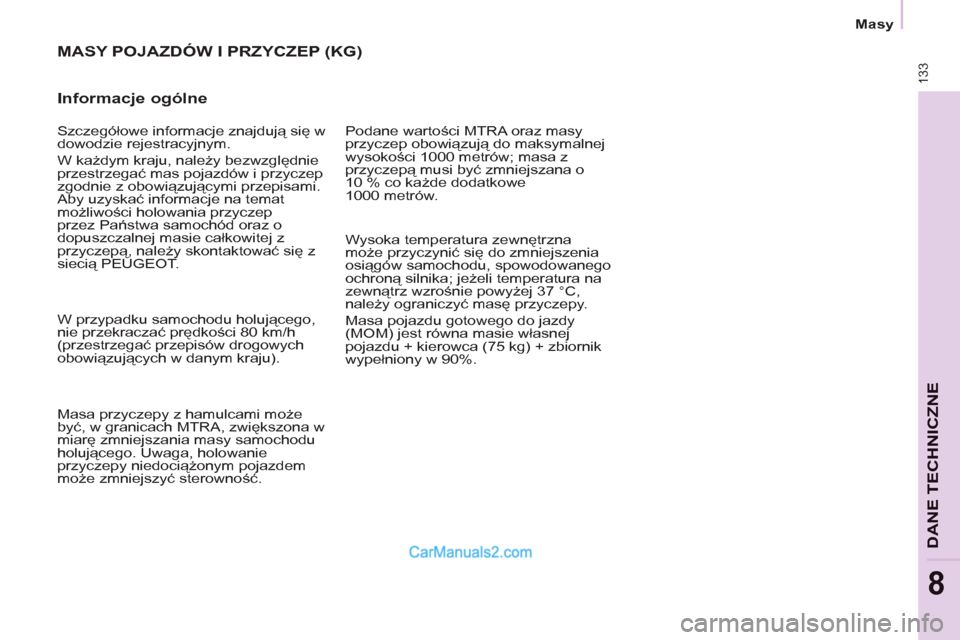

MASY POJAZDÓW I PRZYCZEP (KG)

Informacje ogólne

Podane wartości MTRA oraz masy
przyczep obowiązują do maksymalnej
wysokości 1000 metrów; masa z
przyczepą musi być zmniejszana o
10 % co każde dodatkowe
1000 metrów.
W przypadku samochodu holującego,
nie przekraczać prędkości 80 km/h
(przestrzegać przepisów drogowych
obowiązujących w danym kraju).
Masa przyczepy z hamulcami może
być, w granicach MTRA, zwiększona w
miarę zmniejszania masy samochodu
holującego. Uwaga, holowanie
przyczepy niedociążonym pojazdem
może zmniejszyć sterowność. Wysoka temperatura zewnętrzna
może przyczynić się do zmniejszenia
osiągów samochodu, spowodowanego
ochroną silnika; jeżeli temperatura na
zewnątrz wzrośnie powyżej 37 °C,
należy ograniczyć masę przyczepy.
Masa pojazdu gotowego do jazdy
(MOM) jest równa masie wł
asnej
pojazdu + kierowca (75 kg) + zbiornik
wypełniony w 90%. Szczegółowe informacje znajdują się w
dowodzie rejestracyjnym.
W każdym kraju, należy bezwzględnie
przestrzegać mas pojazdów i przyczep
zgodnie z obowiązującymi przepisami.
Aby uzyskać informacje na temat
możliwości holowania przyczep
przez Państwa samochód oraz o
dopuszczalnej masie całkowitej z
przyczepą, należy skontaktować się z
siecią PEUGEOT.

134


Elementy identyfikacyjne

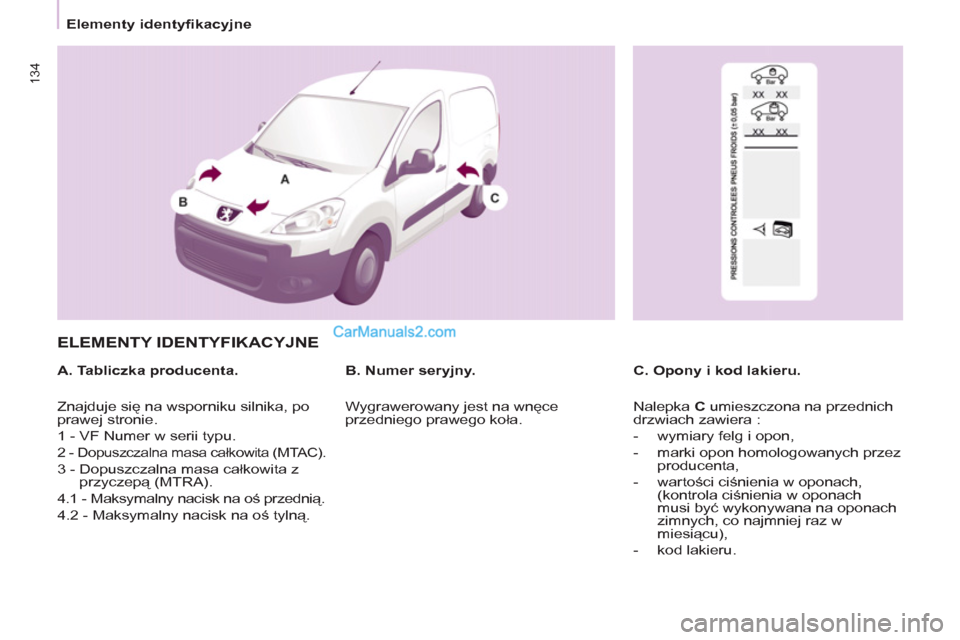

ELEMENTY IDENTYFIKACYJNE


A. Tabliczka producenta.
C. Opony i kod lakieru.
B. Numer seryjny.
Znajduje się na wsporniku silnika, po
prawej stronie.
1 - VF Numer w serii typu.

2 - Dopuszczalna masa całkowita (MTAC).

3 - Dopuszczalna masa całkowita z
przyczepą (MTRA).
4.1 - Maksymalny nacisk na oś przednią.
4.2 - Maksymalny nacisk na oś tylną. Wygrawerowany jest na wnęce
przedniego prawego koła. Nalepka C
umieszczona na przednich
drzwiach zawiera :


- wymiary felg i opon,

- marki opon homologowanych przez
producenta,

- wartości ciśnienia w oponach,
(kontrola ciśnienia w oponach
musi być wykonywana na oponach
zimnych, co najmniej raz w
miesiącu),

- kod lakieru.
