2011 Peugeot Partner Instrukcja Obsługi (in Polish)

63
ERGONOMIA i KOMFOR
T
33


Fotele


FOTELE PRZEDNIE

Zależnie od wersji i konfi guracji
samochodu, z przodu mogą znajdować
się różne siedzenia:


- fotel kierowcy i fotel pasażera,

- pojedynczy fotel kierowcy i kanapa
modułowa.
Zależnie od modeli, można wykonywać
następujące regulacje:
1 - Regulacja wzdłużna
Podnieść dźwignię i przesunąć fotel do
przodu lub do tyłu.
3 - Regulacja wysokości fotela
kierowcy
Aby podnieść fotel, pociągnąć dźwignię
do góry i odciążyć siedzisko.
Aby opuścić fotel, pociągnąć dźwignię
do góry i dociąży
ć siedzisko.

2 - Regulacja nachylenia oparcia
Oprzeć plecy o oparcie, przesunąć
dźwignię do przodu i ustawić właściwe
pochylenie.

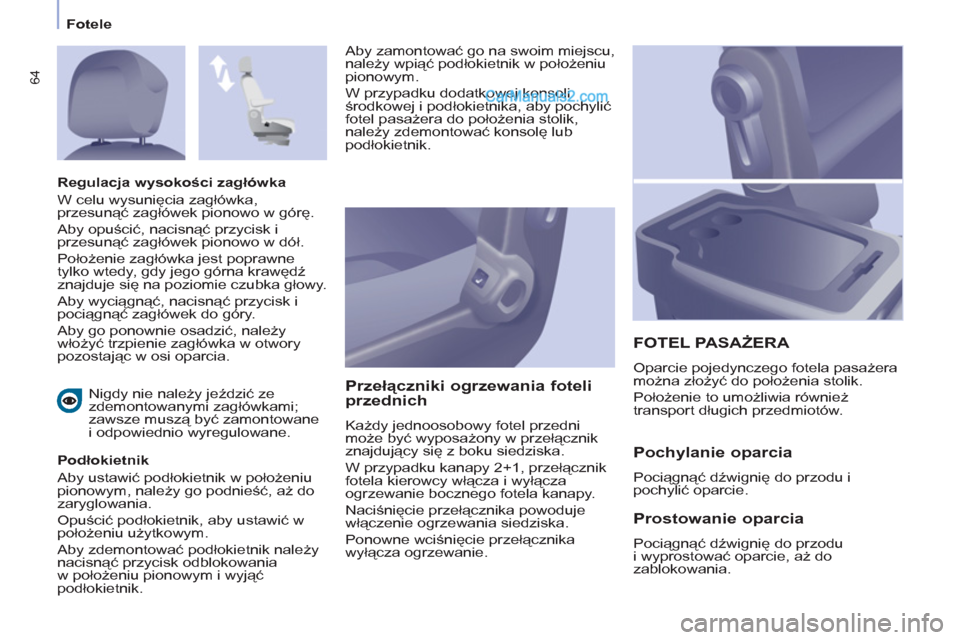

64
Fotele

Nigdy nie należy jeździć ze
zdemontowanymi zagłówkami;
zawsze muszą być zamontowane
i odpowiednio wyregulowane.

Podłokietnik
Aby ustawić podłokietnik w położeniu
pionowym, należy go podnieść, aż do
zaryglowania.
Opuścić podłokietnik, aby ustawić w
położeniu użytkowym.
Aby zdemontować podłokietnik należy
nacisnąć przycisk odblokowania
w położeniu pionowym i wyjąć
podłokietnik.


Przełączniki ogrzewania foteli
przednich
Każdy jednoosobowy fotel przedni
może być wyposażony w przełącznik
znajdujący się z boku siedziska.
W przypadku kanapy 2+1, przełącznik
fotela kierowcy włącza i wyłącza
ogrzewanie bocznego fotela kanapy.
Naciśnięcie przełącznika powoduje
włączenie ogrzewania siedziska.
Ponowne wciśnięcie przełącznika
wyłącza ogrzewanie.

FOTEL PASAŻERA

Oparcie pojedynczego fotela pasażera
można złożyć do położenia stolik.
Położenie to umożliwia również
transport długich przedmiotów.
Regulacja wysokości zagłówka
W celu wysunięcia zagłówka,
przesunąć zagłówek pionowo w górę.
Aby opuścić, nacisnąć przycisk i
przesunąć zagłówek pionowo w dół.
Położenie zagłówka jest poprawne
tylko wtedy, gdy jego górna krawędź
znajduje się na poziomie czubka głowy.
Aby wyciągnąć, nacisnąć przycisk i
pociągnąć zagłówek do góry.
Aby go ponownie osadzić, należ
y
włożyć trzpienie zagłówka w otwory
pozostając w osi oparcia.


Pochylanie oparcia

Pociągnąć dźwignię do przodu i
pochylić oparcie.


Prostowanie oparcia

Pociągnąć dźwignię do przodu
i wyprostować oparcie, aż do
zablokowania. Aby zamontować go na swoim miejscu,
należy wpiąć podłokietnik w położeniu
pionowym.
W przypadku dodatkowej konsoli
środkowej i podłokietnika, aby pochylić
fotel pasażera do położenia stolik,
należy zdemontować konsolę lub
podłokietnik.

65
ERGONOMIA i KOMFOR
T
33


Fotele


Pozycja mobilne biuro
Pociągnąć za pasek znajdujący się
na dolnym brzegu fotela, aby pochylić
oparcie z wbudowanym stolikiem i
paskiem.
Aby wyprostować oparcie, pociągnąć
występ i wyprostować oparcie, aż do
zablokowania.
W trakcie operacji, zwrócić uwagę, aby
nie przyciąć występu pod siedziskiem.
Schowek pod siedziskiem
Podnieść środkowe siedzisko, aby
uzyskać dostęp do schowka. Schowek
może być zamknięty na kłódkę (brak w
zestawie).

Kanapa Multi-Flex

Fotel środkowy

Wyposażony jest w pas
bezpieczeństwa o 3 punktach
mocowania z nawijaczem na drabince
ograniczenia ładunku za kierowcą.

Przed każdym zablokowaniem
fotela, w położeniu siedzącym,
należy pozostawić widoczne
sprzączki pasów bezpieczeństwa oraz
pasy, tak by mogły być użyte przez
pasażerów.

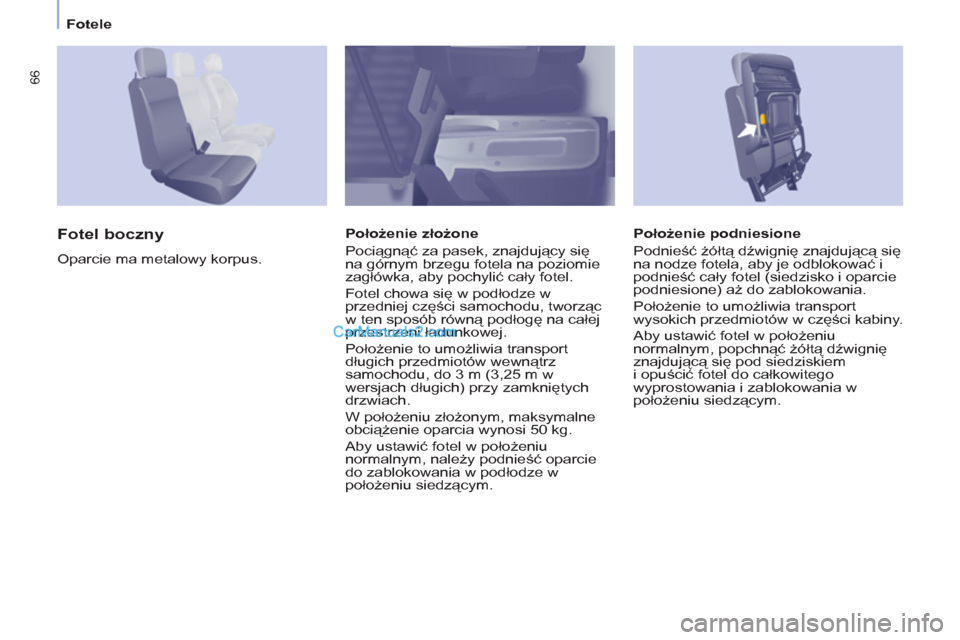

66
Fotele

Położenie podniesione
Podnieść żółtą dźwignię znajdującą się
na nodze fotela, aby je odblokować i
podnieść cały fotel (siedzisko i oparcie
podniesione) aż do zablokowania.
Położenie to umożliwia transport
wysokich przedmiotów w części kabiny.
Aby ustawić fotel w położeniu
normalnym, popchnąć żółtą dźwignię
znajdującą się pod siedziskiem
i opuścić fotel do całkowitego
wyprostowania i zablokowania w
położeniu siedzącym.



Fotel boczny

Oparcie ma metalowy korpus.
Położenie złożone
Pociągnąć za pasek, znajdujący się
na górnym brzegu fotela na poziomie
zagłówka, aby pochylić cały fotel.
Fotel chowa się w podłodze w
przedniej części samochodu, tworząc
w ten sposób równą podłogę na całej
przestrzeni ładunkowej.
Położenie to umożliwia transport
długich przedmiotów wewnątrz
samochodu, do 3 m (3,25 m w
wersjach długich) przy zamkniętych
drzwiach.
W położeniu złożonym, maksymalne
obciążenie oparcia wynosi 50 kg.
Aby ustawić fotel w położeniu
normalnym, należy podnieść oparcie
do zablokowania w podłodze w
poł
ożeniu siedzącym.

67
ERGONOMIA i KOMFOR
T
33


Fotele

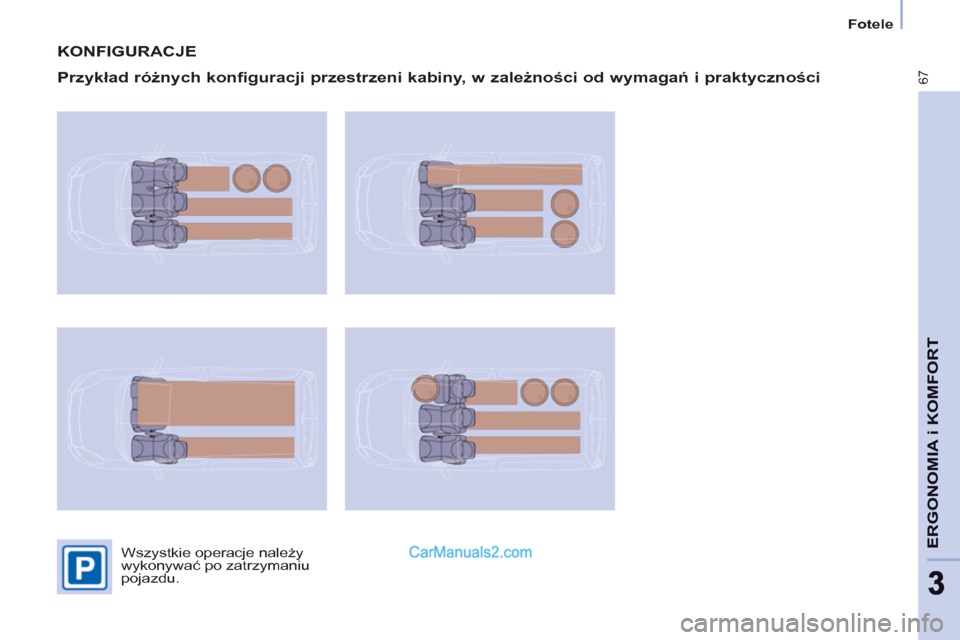

KONFIGURACJE

Przykład różnych konfiguracji przestrzeni kabiny, w zależności od wymagań i praktyczności

Wszystkie operacje należy
wykonywać po zatrzymaniu
pojazdu.

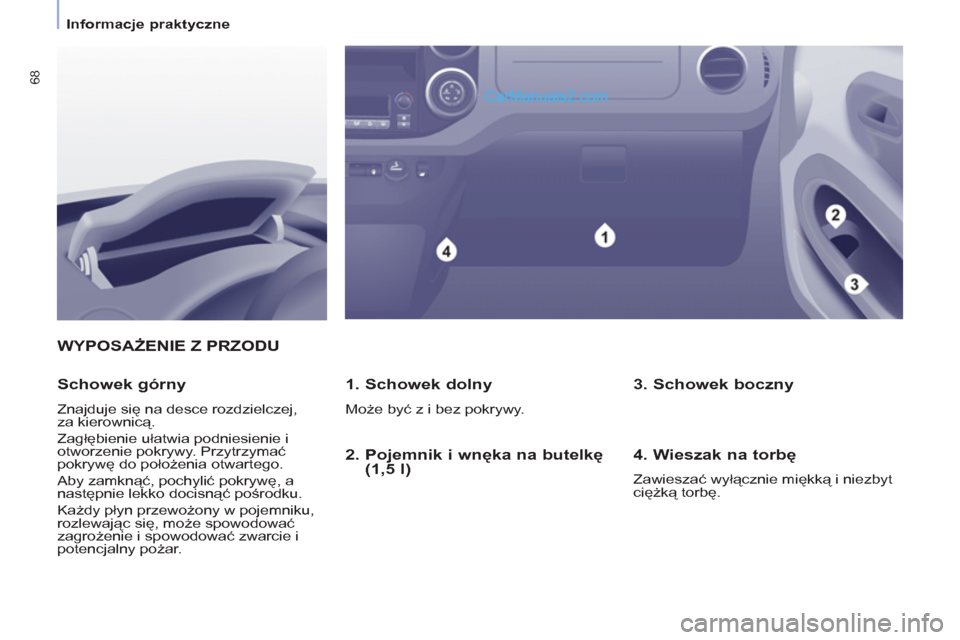

68


Informacje praktyczne

WYPOSAŻENIE Z PRZODU

1. Schowek dolny

Może być z i bez pokrywy.


Schowek górny

Znajduje się na desce rozdzielczej,
za kierownicą.
Zagłębienie ułatwia podniesienie i
otworzenie pokrywy. Przytrzymać
pokrywę do położenia otwartego.
Aby zamknąć, pochylić pokrywę, a
następnie lekko docisnąć pośrodku.
Każdy płyn przewożony w pojemniku,
rozlewając się, może spowodować
zagrożenie i spowodować zwarcie i
potencjalny pożar.


3. Schowek boczny

4. Wieszak na torbę

Zawieszać wyłącznie miękką i niezbyt
ciężką torbę.


2. Pojemnik i wnęka na butelkę
(1,5 l)

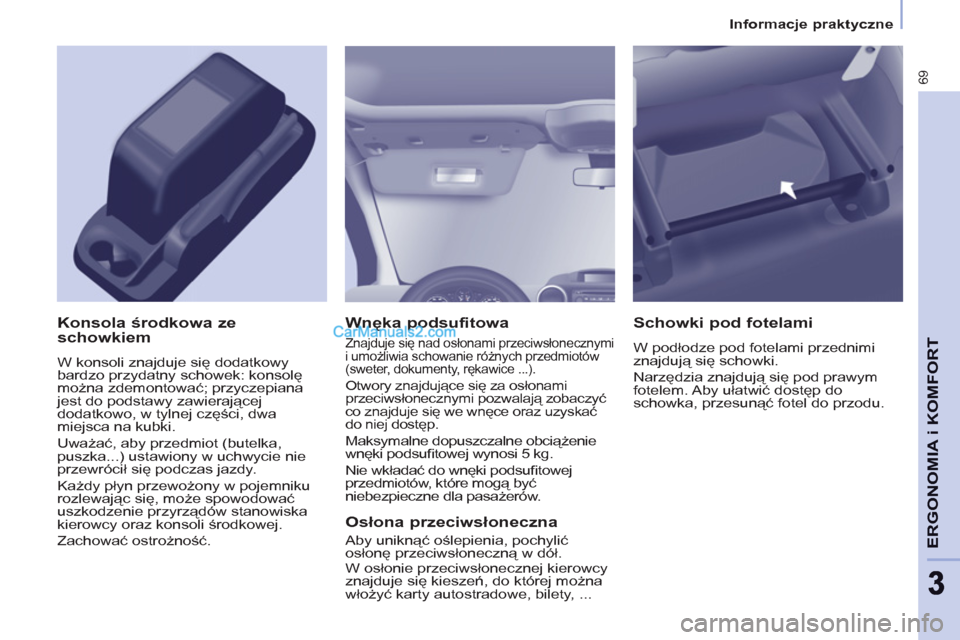

69
ERGONOMIA i KOMFOR
T
33


Informacje praktyczne



Wnęka podsufitowa

Znajduje się nad osłonami przeciwsłonecznymi
i umożliwia schowanie różnych przedmiotów
(sweter, dokumenty, rękawice ...).

Otwory znajdujące się za osłonami
przeciwsłonecznymi pozwalają zobaczyć
co znajduje się we wnęce oraz uzyskać
do niej dostęp.

Maksymalne dopuszczalne obciążenie
wnęki podsufi towej wynosi 5 kg.
Nie wkładać do wnęki podsufi towej
przedmiotów, które mogą być
niebezpieczne dla pasażerów.


Konsola środkowa ze
schowkiem
W konsoli znajduje się dodatkowy
bardzo przydatny schowek: konsolę
można zdemontować; przyczepiana
jest do podstawy zawierającej
dodatkowo, w tylnej części, dwa
miejsca na kubki.
Uważać, aby przedmiot (butelka,
puszka...) ustawiony w uchwycie nie
przewrócił się podczas jazdy.
Każdy płyn przewożony w pojemniku
rozlewając się, może spowodować
uszkodzenie przyrządów stanowiska
kierowcy oraz konsoli środkowej.
Zachować ostrożność.


Osłona przeciwsłoneczna

Aby uniknąć oślepienia, pochylić
osłonę przeciwsłoneczną w dół.
W osłonie przeciwsłonecznej kierowcy
znajduje się kieszeń, do której można
włożyć karty autostradowe, bilety, ...


Schowki pod fotelami

W podłodze pod fotelami przednimi
znajdują się schowki.
Narzędzia znajdują się pod prawym
fotelem. Aby ułatwić dostęp do
schowka, przesunąć fotel do przodu.

70


Informacje praktyczne

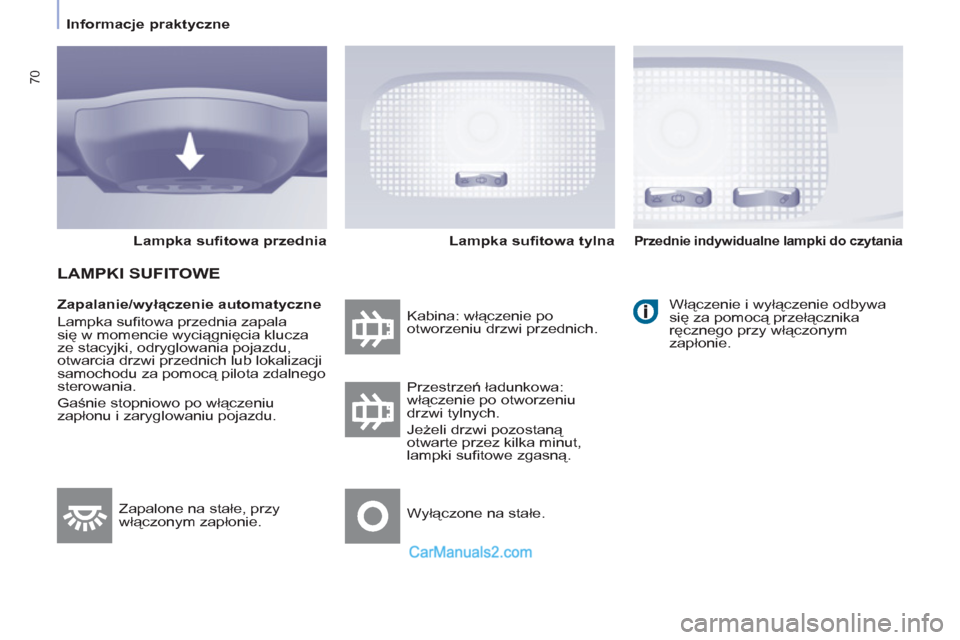

Zapalanie/wyłączenie automatyczne
Lampka sufi towa przednia zapala
się w momencie wyciągnięcia klucza
ze stacyjki, odryglowania pojazdu,
otwarcia drzwi przednich lub lokalizacji
samochodu za pomocą pilota zdalnego
sterowania.
Gaśnie stopniowo po włączeniu
zapłonu i zaryglowaniu pojazdu. Kabina: włączenie po
otworzeniu drzwi przednich.
Włączenie i wyłączenie odbywa
się za pomocą przełącznika
ręcznego przy włączonym
zapłonie.

Przestrzeń ładunkowa:
włączenie po otworzeniu
drzwi tylnych.
Jeżeli drzwi pozostaną
otwarte przez kilka minut,
lampki sufi towe zgasną.
Wyłączone na stałe. Zapalone na stałe, przy
włączonym zapłonie.
Lampka sufi towa przednia

LAMPKI SUFITOWE


Lampka sufi towa tylna

Przednie indywidualne lampki do czytania
