2011 Peugeot Partner Instrukcja Obsługi (in Polish)

15
GOTOWY do DROGI
2

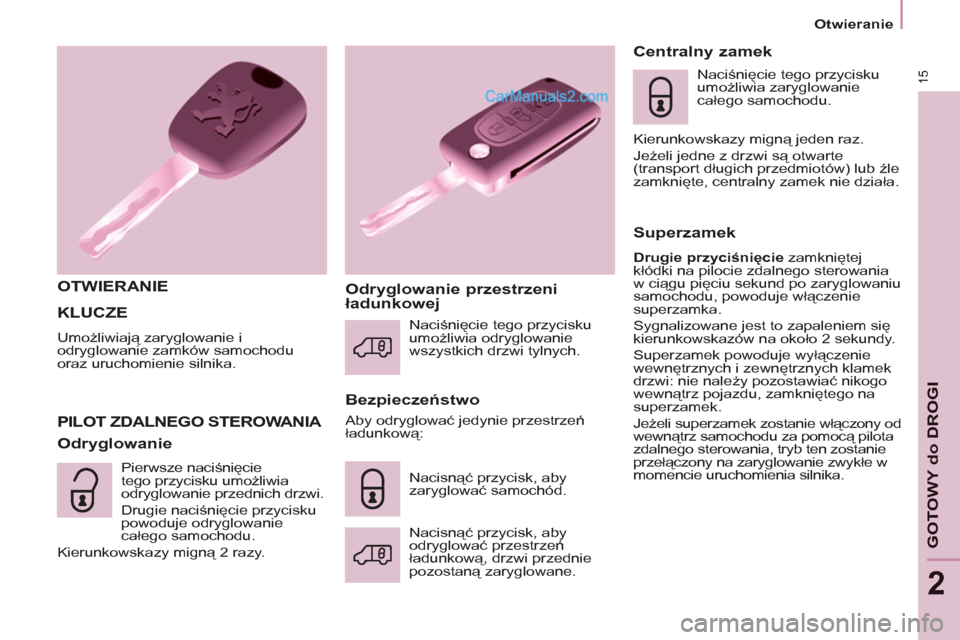

KLUCZE

Umożliwiają zaryglowanie i
odryglowanie zamków samochodu
oraz uruchomienie silnika.

OTWIERANIE

Bezpieczeństwo
PILOT ZDALNEGO
STEROWANIA

Odryglowanie
Odryglowanie przestrzeni
ładunkowej
Centralny zamek

Naciśnięcie tego przycisku
umożliwia zaryglowanie
całego samochodu.
Kierunkowskazy migną jeden raz.
Jeżeli jedne z drzwi są otwarte
(transport długich przedmiotów) lub źle
zamknięte, centralny zamek nie działa.


Superzamek


D

rugie przyciśnięcie
zamkniętej
kłódki na pilocie zdalnego sterowania
w ciągu pięciu sekund po zaryglowaniu
samochodu, powoduje włączenie
superzamka.
Sygnalizowane jest to zapaleniem się
kierunkowskazów na około 2 sekundy.
Superzamek powoduje wyłączenie
wewnętrznych i zewnętrznych klamek
drzwi: nie należy pozostawiać nikogo
wewnątrz pojazdu, zamkniętego na
superzamek.
Jeżeli superzamek zostanie włączony od
wewnątrz samochodu za pomocą pilota
zdalnego sterowania, tryb ten zostanie
przełączony na zaryglowanie zwykłe w
momencie uruchomienia silnika. Aby odryglować jedynie przestrzeń
ładunkową:
Nacisnąć przycisk, aby
odryglować przestrzeń
ładunkową, drzwi przednie
pozostaną zaryglowane. Nacisnąć przycisk, aby
zaryglować samochód.
Naciśnięcie tego przycisku
umożliwia odryglowanie
wszystkich drzwi tylnych.
Pierwsze naciśnięcie
tego przycisku umożliwia
odryglowanie przednich drzwi.
Drugie naciśnięcie przycisku
powoduje odryglowanie
całego samochodu.
Kierunkowskazy migną 2 razy.

Otwieranie

16

Praktyczne wskazówki

Uważać, aby nie dopuścić pilota
zdalnego sterowania do kontaktu
ze smarem, kurzem, deszczem lub
wilgocią.
Ciężki przedmiot przymocowany do
klucza (saszetka, ...), wywierający
nacisk na oś klucza w stacyjce, może
spowodować usterkę.

PILOT ZDALNEGO
STEROWANI
A
Reinicjalizacja pilota zdalnego
sterowania
Po wymianie baterii lub odłączeniu
akumulatora, konieczne może być
przeprowadzenie reinicjalizacji pilota
zdalnego sterowania.
Odczekać 1 minutę przed użyciem pilota.
Włożyć klucz do stacyjki, przyciskami
(kłódkami) na pilocie zdalnego
sterowania do siebie.
Włączyć zapłon.
W ciągu 10 sekund, należy nacisnąć i
przytrzymać przycisk blokowania przez
co najmniej 5 sekund.
Wyłączyć zapłon.
Odczekać 1 minutę przed użyciem pilota.
Pilot zdalnego sterowania jest
ponownie sprawny. Używać wyłącznie identycznych
baterii lub ekwiwalentnych do
baterii zalecanych przez ASO SIECI
PEUGEOT .
Nie wyrzucać baterii pilota zdalnego
sterowania, zawierają one metale
szkodliwe dla środowiska naturalnego.
Należy je oddać do ASO SIECI
PEUGEOT , lub do innego punktu
zbieraj
ącego tego typu odpadki.


Składanie / rozkładanie
klucza

Wymiana baterii

Symbol baterii: CR1620 / 3 V.
Informacja o "zużytej baterii"
oznajmiana jest przez sygnał
dźwiękowy oraz informację na ekranie.
Aby wymienić baterię, należy odczepić
pokrywę przy pomocy monety, na
wysokości zaczepu.
W przypadku, gdy po wymianie
baterii pilot nie działa należy wykonać
ponowną synchronizację.
Jeżeli bateria zamienna jest
nieodpowiednia, istnieje
niebezpieczeństwo uszkodzenia. Nacisnąć ten przycisk w celu
wysunięcia klucza.
Aby złożyć klucz, należy
nacisnąć chromowany
przycisk, a następnie złożyć
klucz w obudowie. Jeżeli przycisk nie
zostanie naciśnięty, istnieje możliwość
uszkodzenia mechanizmu.

Otwieranie

17
GOTOWY do DROGI
2

Podczas zakupu używanego
samochodu:



- należy wczytać klucz w systemie
informatycznym ASO SIECI
PEUGEOT, aby upewnić się, że
otrzymane klucze są jedynymi,
mogącymi uruchomić samochód.



Praktyczne wskazówki

Nie przeprowadzać żadnych
modyfi kacji w systemie elektronicznej
blokady rozruchu.
Manipulowanie pilotem zdalnego
sterowania, nawet w kieszeni, może
przypadkowo odryglować drzwi
samochodu.
Jednoczesne używanie innych
urządzeń wysyłających fale o wysokiej
częstotliwości (telefony komórkowe,
alarmy domowe...), może spowodować
chwilowe zakłócenie działania pilota
zdalnego sterowania.

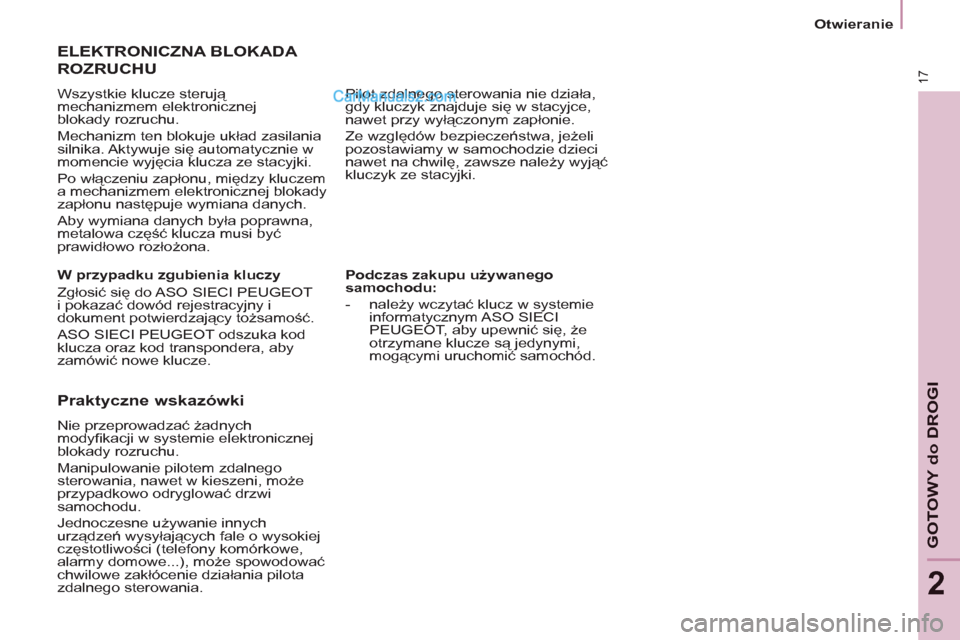

ELEKTRONICZNA BLOKADA
ROZRUCHU

Wszystkie klucze sterują
mechanizmem elektronicznej
blokady rozruchu.
Mechanizm ten blokuje układ zasilania
silnika. Aktywuje się automatycznie w
momencie wyjęcia klucza ze stacyjki.
Po włączeniu zapłonu, między kluczem
a mechanizmem elektronicznej blokady
zapłonu następuje wymiana danych.
Aby wymiana danych była poprawna,
metalowa część klucza musi być
prawidłowo rozłożona.

W przypadku zgubienia kluczy
Zgłosić się do ASO SIECI PEUGEOT
i pokazać dowód rejestracyjny i
dokument potwierdzający tożsamość.
ASO SIECI PEUGEOT odszuka kod
klucza oraz kod transpondera, aby
zamówić nowe klucze.
Pilot zdalnego sterowania nie działa,
gdy kluczyk znajduje się w stacyjce,
nawet przy wyłączonym zapłonie.
Ze względów bezpieczeństwa, jeżeli
pozostawiamy w samochodzie dzieci
nawet na chwilę, zawsze należy wyjąć
kluczyk ze stacyjki.

Otwieranie

18
DRZWI PRZEDNIE

Od wewnątrz

Pociągnąć za klamkę, aby odryglować
i otworzyć dane drzwi.


Od zewnątrz

Ryglowanie/odryglowanie samochodu
odbywa się za pomocą pilota zdalnego
sterowania.
Włożyć metalową część klucza do
zamka po stronie kierowcy, jeżeli pilot
jest niesprawny.

Otwieranie

19
GOTOWY do DROGI
2

Od wewnątrz

Odryglować drzwi za pomocą tej
klamki i otworzyć drzwi przesuwając
je do tyłu, aż do punktu oporu.
Przekroczyć punkt, aby zablokować
drzwi w położeniu otwartym
.


Praktyczne wskazówki

Należy uważać, aby nie zabrudzić
prowadnicy w podłodze, co może
utrudnić otwieranie drzwi.
Jeżeli samochód znajduje się na
wzniesieniu, należy trzymać boczne
drzwi podczas przesuwania. ze
względu na ukształtowanie terenu,
mogłyby się otworzyć lub zamknąć
zbyt szybko powodując zranienie
pasażerów.
Ze względów bezpieczeństwa oraz
ze względu na sposób działania, nie
należy jeździć z otwartymi bocznymi
drzwiami przesuwnymi.

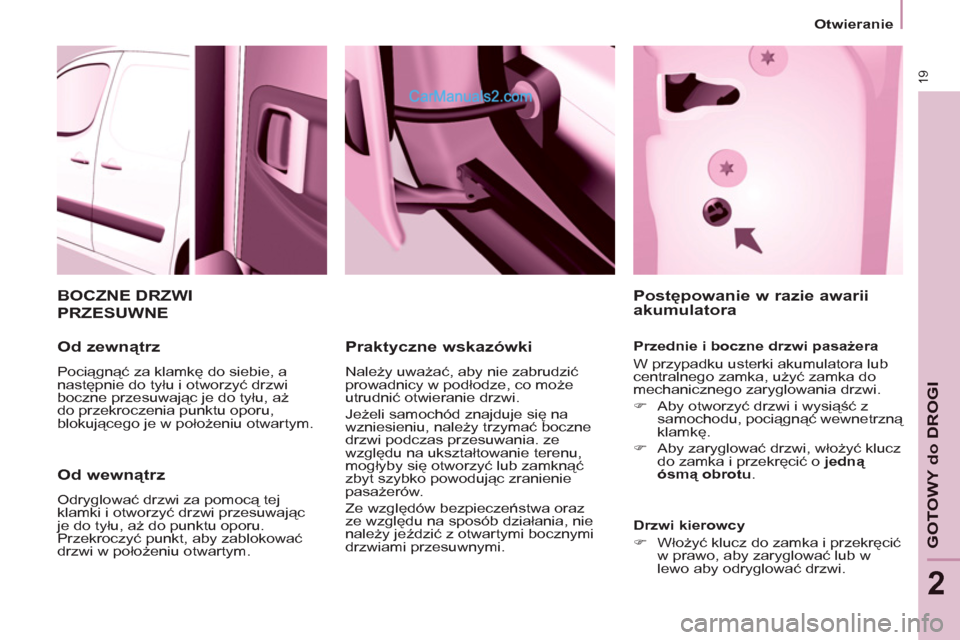

BOCZNE DRZWI
PRZESUWNE

Od zewnątrz

Pociągnąć za klamkę do siebie, a
następnie do tyłu i otworzyć drzwi
boczne przesuwając je do tyłu, aż
do przekroczenia punktu oporu,
blokującego je w położeniu otwartym.






Postępowanie w razie awarii
akumulatora

Przednie i boczne drzwi pasażera
W przypadku usterki akumulatora lub
centralnego zamka, użyć zamka do
mechanicznego zaryglowania drzwi.


)
Aby otworzyć drzwi i wysiąść z
samochodu, pociągnąć wewnetrzną
klamkę.

)
Aby zaryglować drzwi, włożyć klucz
do zamka i przekręcić o jedną
ósmą obrotu
.


Drzwi kierowcy


)
Włożyć klucz do zamka i przekręcić
w prawo, aby zaryglować lub w
lewo aby odryglować drzwi.



Otwieranie

Informacje praktyczne

Istnieje możliwość jazdy z otwartymi
prawymi drzwiami, aby ułatwić
transport długich przedmiotów. Lewe
skrzydło drzwi pozostaje zamknięte
dzięki charakterystycznemu "żółtemu"
zamkowi, znajdującemu się u
podstawy drzwi. Zamknięte drzwi
nie powinny służyć jako ogranicznik
długiego przedmiotu.
Jazda z otwartymi prawymi drzwiami
jest dopuszczalna. Przestrzegać
przepisów ruchu drogowego,
sygnalizując tę sytuację innym
użytkownikom drogi.

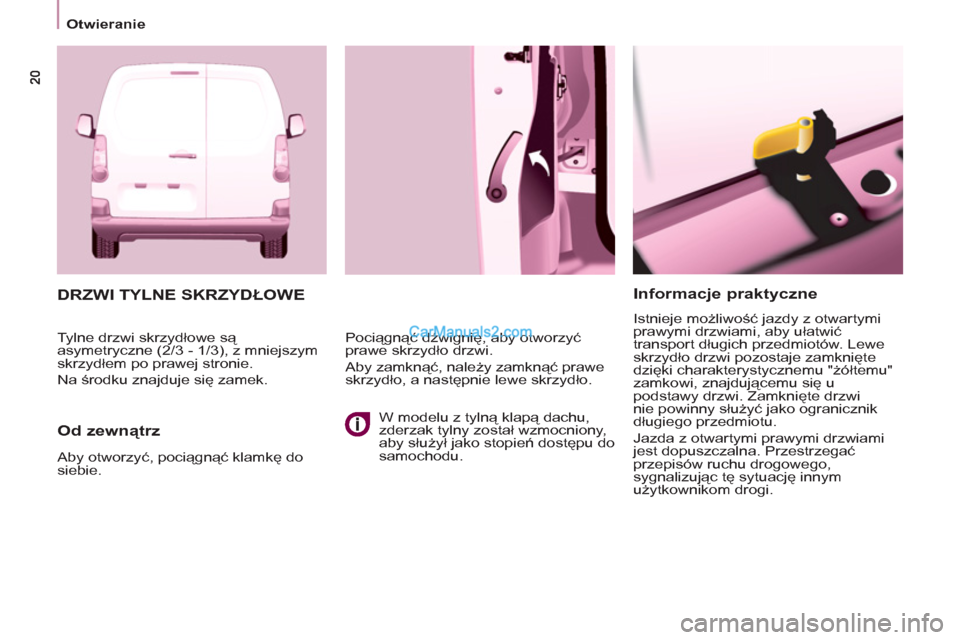

DRZWI TYLNE SKRZYDŁOWE

Od zewnątrz

Pociągnąć dźwignię, aby otworzyć
prawe skrzydło drzwi.
Aby zamknąć, należy zamknąć prawe
skrzydło, a następnie lewe skrzydło.
Aby otworzyć, pociągnąć klamkę do
siebie. Tylne drzwi skrzydłowe są
asymetryczne (2/3 - 1/3), z mniejszym
skrzydłem po prawej stronie.
Na środku znajduje się zamek.

W modelu z tylną klapą dachu,
zderzak tylny został wzmocniony,
aby służył jako stopień dostępu do
samochodu.

Otwieranie

21
GOTOWY do DROGI
2

Od wewnątrz

Pociągnąć klamkę do siebie, aby
otworzyć lewe skrzydło drzwi.


Otwieranie pod kątem
około 180°

System ściągu umożliwia otworzenie
drzwi z około 90° do około 180°.
Pociągnąć żółtą dźwignię, gdy
drzwi są otwarte.
Podczas zamykania, ściąg automatycznie
ustawi się w odpowiednim położeniu.

Otwieranie

22

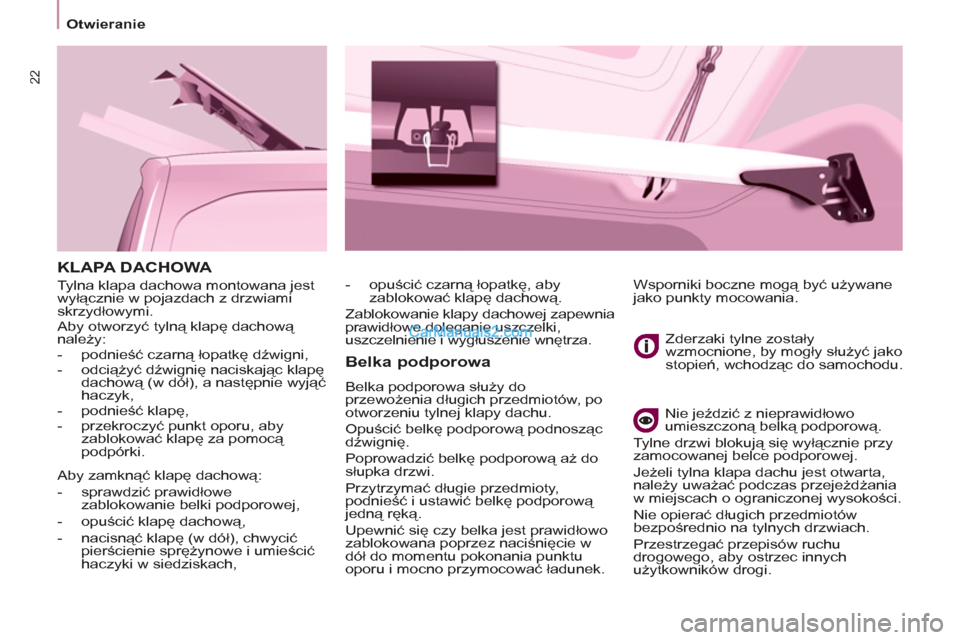

KLAPA DACHOWA

Tylna klapa dachowa montowana jest
wyłącznie w pojazdach z drzwiami
skrzydłowymi.
Aby otworzyć tylną klapę dachową
należy:


- podnieść czarną łopatkę dźwigni,

- odciążyć dźwignię naciskając klapę
dachową (w dół), a następnie wyjąć
haczyk,

- podnieść klapę,

- przekroczyć punkt oporu, aby
zablokować klapę za pomocą
podpórki.


Belka podporowa

Belka podporowa służy do
przewożenia długich przedmiotów, po
otworzeniu tylnej klapy dachu.
Opuścić belkę podporową podnosząc
dźwignię.
Poprowadzić belkę podporową aż do
słupka drzwi.
Przytrzymać długie przedmioty,
podnieść i ustawić belkę podporową
jedną ręką.
Upewnić się czy belka jest prawidłowo
zablokowana poprzez naciśnięcie w
dół do momentu pokonania punktu
oporu i mocno przymocować ładunek. Zderzaki tylne zostały
wzmocnione, by mogły służyć jako
stopień, wchodzą
c do samochodu.
Nie jeździć z nieprawidłowo
umieszczoną belką podporową.
Tylne drzwi blokują się wyłącznie przy
zamocowanej belce podporowej.
Jeżeli tylna klapa dachu jest otwarta,
należy uważać podczas przejeżdżania
w miejscach o ograniczonej wysokości.
Nie opierać długich przedmiotów
bezpośrednio na tylnych drzwiach.
Przestrzegać przepisów ruchu
drogowego, aby ostrzec innych
użytkowników drogi. Wsporniki boczne mogą być używane
jako punkty mocowania.
- opuścić czarną łopatkę, aby
zablokować klapę dachową.
Zablokowanie klapy dachowej zapewnia
prawidłowe doleganie uszczelki,
uszczelnienie i wygłuszenie wnętrza.

Aby zamknąć klapę dachową:


- sprawdzić prawidłowe
zablokowanie belki podporowej,

- opuścić klapę dachową,

- nacisnąć klapę (w dół), chwycić
pierścienie sprężynowe i umieścić
haczyki w siedziskach,

Otwieranie
