2011 Peugeot Partner Instrukcja Obsługi (in Polish)

103
KONTROL
E
6

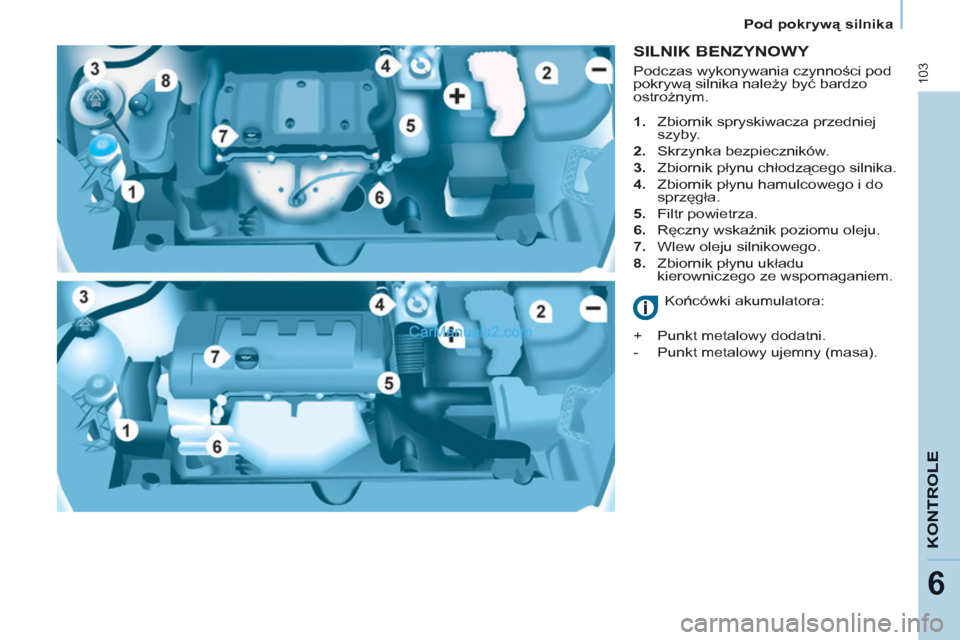

Pod pokrywą silnika



SILNIK BENZYNOWY




1.
Zbiornik spryskiwacza przedniej
szyby.

2.
Skrzynka bezpieczników.

3.
Zbiornik płynu chłodzącego silnika.

4.
Zbiornik płynu hamulcowego i do
sprzęgła.

5.
Filtr powietrza.

6.
Ręczny wskaźnik poziomu oleju.

7.
Wlew oleju silnikowego.

8.
Zbiornik płynu układu
kierowniczego ze wspomaganiem.


Końcówki akumulatora:
+ Punkt metalowy dodatni.
- Punkt metalowy ujemny (masa). Podczas wykonywania czynności pod
pokrywą silnika należy być bardzo
ostrożnym.

104

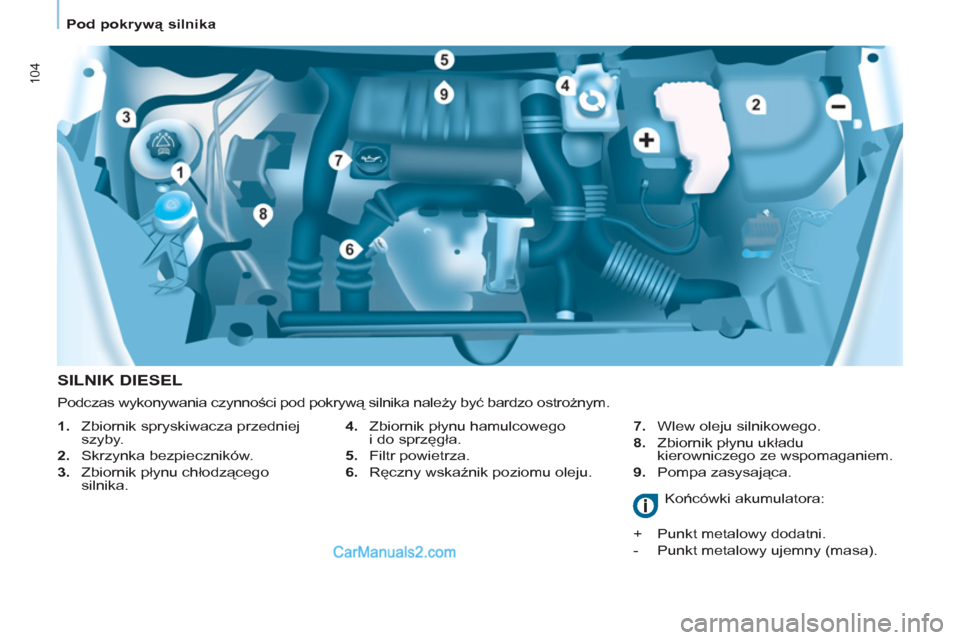

Pod pokrywą silnika



SILNIK DIESEL


4.
Zbiornik płynu hamulcowego
i do sprzęgła.

5.
Filtr powietrza.

6.
Ręczny wskaźnik poziomu oleju.
7.
Wlew oleju silnikowego.

8.
Zbiornik płynu układu
kierowniczego ze wspomaganiem.

9.
Pompa zasysająca.



1.
Zbiornik spryskiwacza przedniej
szyby.

2.
Skrzynka bezpieczników.

3.
Zbiornik płynu chłodzącego
silnika.

Końcówki akumulatora:
+ Punkt metalowy dodatni.
- Punkt metalowy ujemny (masa). Podczas wykonywania czynności pod pokrywą silnika należy być bardzo ostrożnym.

105
KONTROL
E
6

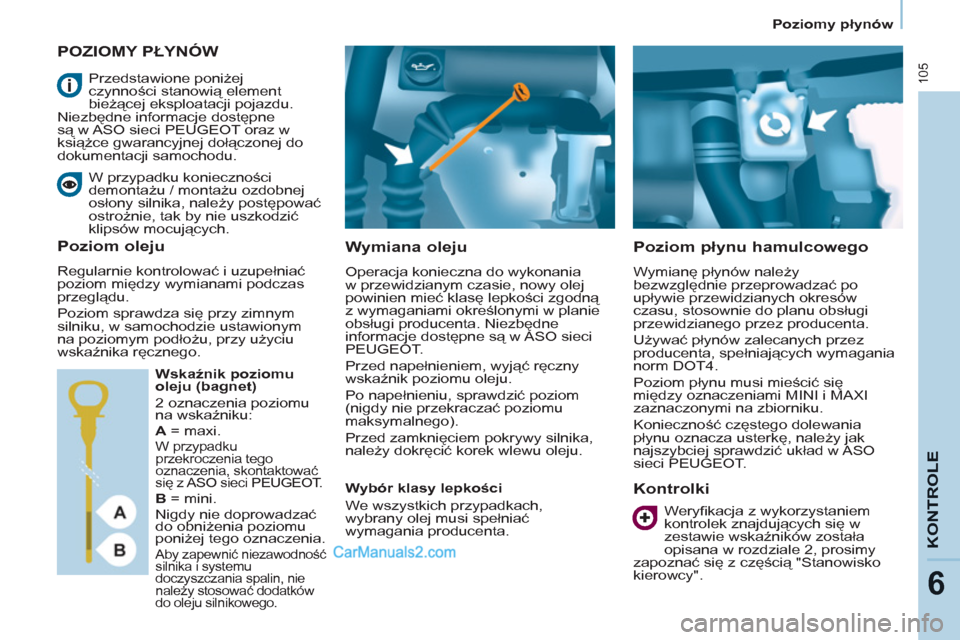

Poziomy płynów








POZIOMY PŁYNÓW

Wymiana oleju

Operacja konieczna do wykonania
w przewidzianym czasie, nowy olej
powinien mieć klasę lepkości zgodną
z wymaganiami określonymi w planie
obsługi producenta. Niezbędne
informacje dostępne są w ASO sieci
PEUGEOT.
Przed napełnieniem, wyjąć ręczny
wskaźnik poziomu oleju.
Po napełnieniu, sprawdzić poziom
(nigdy nie przekraczać poziomu
maksymalnego).
Przed zamknięciem pokrywy silnika,
należy dokręcić korek wlewu oleju.


Poziom płynu hamulcowego

Wymianę płynów należy
bezwzględnie przeprowadzać po
upływie przewidzianych okresów
czasu, stosownie do planu obsługi
przewidzianego przez producenta.
Używać płynów zalecanych przez
producenta, spełniających wymagania
norm DOT4.
Poziom płynu musi mieścić się
między oznaczeniami MINI i MAXI
zaznaczonymi na zbiorniku.
Konieczność częstego dolewania
płynu oznacza usterkę, należy jak
najszybciej sprawdzić układ w ASO
sieci PEUGEOT.


Kontrolki

W przypadku konieczności
demontażu / montażu ozdobnej
osłony silnika, należy postępować
ostrożnie, tak by nie uszkodzić
klipsów mocujących.


Poziom oleju

Regularnie kontrolować i uzupełniać
poziom między wymianami podczas
przeglądu.
Poziom sprawdza się przy zimnym
silniku, w samochodzie ustawionym
na poziomym podłożu, przy użyciu
wskaźnika ręcznego.

Wskaźnik poziomu
oleju (bagnet)
2 oznaczenia poziomu
na wskaźniku:

A
= maxi.

W przypadku
przekroczenia tego
oznaczenia, skontaktować
się z ASO sieci PEUGEOT.


B
= mini.
Nigdy nie doprowadzać
do obniżenia poziomu
poniżej tego oznaczenia.

Aby zapewnić niezawodność
silnika i systemu
doczyszczania spalin, nie
należy stosować dodatków
do oleju silnikowego.



Wybór klasy lepkości
We wszystkich przypadkach,
wybrany olej musi spełniać
wymagania producenta.
Przedstawione poniżej
czynności stanowią element
bieżącej eksploatacji pojazdu.
Niezbędne informacje dostępne
są w ASO sieci PEUGEOT oraz w
książce gwarancyjnej dołączonej do
dokumentacji samochodu.
Weryfi kacja z wykorzystaniem
kontrolek znajdujących się w
zestawie wskaźników została
opisana w rozdziale 2, prosimy
zapoznać się z częścią "Stanowisko
kierowcy".

106

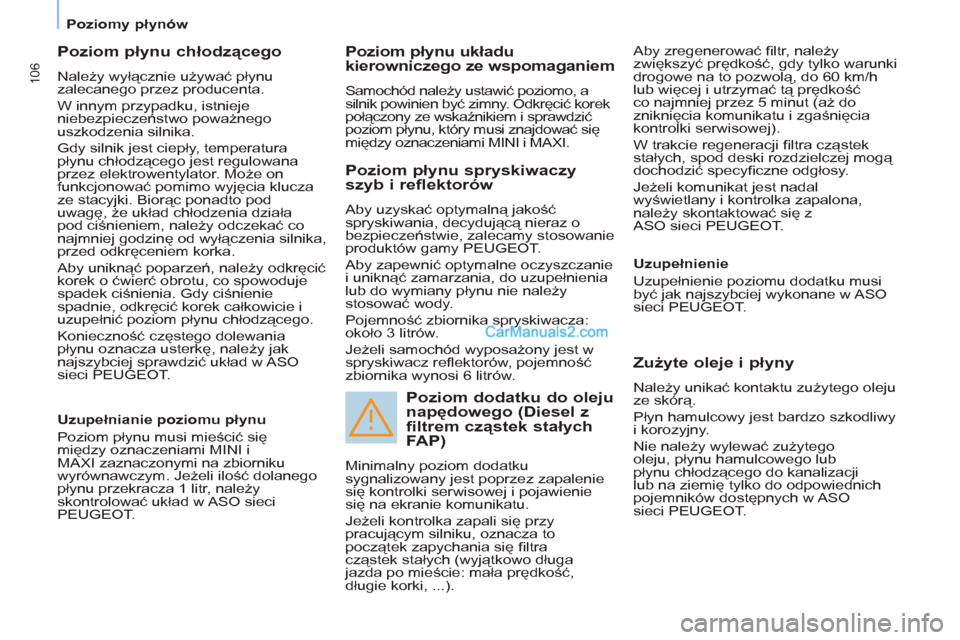

Poziomy płynów



Poziom płynu chłodzącego

Należy wyłącznie używać płynu
zalecanego przez producenta.
W innym przypadku, istnieje
niebezpieczeństwo poważnego
uszkodzenia silnika.
Gdy silnik jest ciepły, temperatura
płynu chłodzącego jest regulowana
przez elektrowentylator. Może on
funkcjonować pomimo wyjęcia klucza
ze stacyjki. Biorąc ponadto pod
uwagę, że układ chłodzenia działa
pod ciśnieniem, należy odczekać co
najmniej godzinę od wyłączenia silnika,
przed odkręceniem korka.
Aby uniknąć poparzeń, należy odkręcić
korek o ćwierć obrotu, co spowoduje
spadek ciśnienia. Gdy ciśnienie
spadnie, odkręcić korek całkowicie i
uzupełnić
poziom płynu chłodzącego.
Konieczność częstego dolewania
płynu oznacza usterkę, należy jak
najszybciej sprawdzić układ w ASO
sieci PEUGEOT.

Poziom płynu układu
kierowniczego ze wspomaganiem
Samochód należy ustawić poziomo, a
silnik powinien być zimny. Odkręcić korek
połączony ze wskaźnikiem i sprawdzić
poziom płynu, który musi znajdować się
między oznaczeniami MINI i MAXI. Aby zregenerować fi ltr, należy
zwiększyć prędkość, gdy tylko warunki
drogowe na to pozwolą, do 60 km/h
lub więcej i utrzymać tą prędkość
co najmniej przez 5 minut (aż do
zniknięcia komunikatu i zgaśnięcia
kontrolki serwisowej).
W trakcie regeneracji fi ltra cząstek
stałych, spod deski rozdzielczej mogą
dochodzić specyfi czne odgłosy.
Jeżeli komunikat jest nadal
wyświetlany i kontrolka zapalona,
należy skontaktowa
ć się z
ASO sieci PEUGEOT.

Uzupełnianie poziomu płynu
Poziom płynu musi mieścić się
między oznaczeniami MINI i
MAXI zaznaczonymi na zbiorniku
wyrównawczym. Jeżeli ilość dolanego
płynu przekracza 1 litr, należy
skontrolować układ w ASO sieci
PEUGEOT.



Poziom płynu spryskiwaczy
szyb i reflektorów
Aby uzyskać optymalną jakość
spryskiwania, decydującą nieraz o
bezpieczeństwie, zalecamy stosowanie
produktów gamy PEUGEOT.
Aby zapewnić optymalne oczyszczanie
i uniknąć zamarzania, do uzupełnienia
lub do wymiany płynu nie należy
stosować wody.
Pojemność zbiornika spryskiwacza:
około 3 litrów.
Jeżeli samochód wyposażony jest w
spryskiwacz refl ektorów, pojemność
zbiornika wynosi 6 litrów.


Poziom dodatku do oleju
napędowego (Diesel z
filtrem cząstek stałych
FAP)
Minimalny poziom dodatku
sygnalizowany jest poprzez zapalenie
się kontrolki serwisowej i pojawienie
się na ekranie komunikatu.
Jeżeli kontrolka zapali się przy
pracującym silniku, oznacza to
początek zapychania się fi ltra
cząstek stałych (wyjątkowo długa
jazda po mieście: mała prędkość,
długie korki, ...).
Uzupełnienie
Uzupełnienie poziomu dodatku musi
być jak najszybciej wykonane w ASO
sieci PEUGEOT.



Zużyte oleje i płyny

Należy unikać kontaktu zużytego oleju
ze skórą.
Płyn hamulcowy jest bardzo szkodliwy
i korozyjny.
Nie należy wylewać zużytego
oleju, płynu hamulcowego lub
płynu chłodzącego do kanalizacji
lub na ziemię tylko do odpowiednich
pojemników dostępnych w ASO
sieci PEUGEOT.

107
KONTROL
E
6

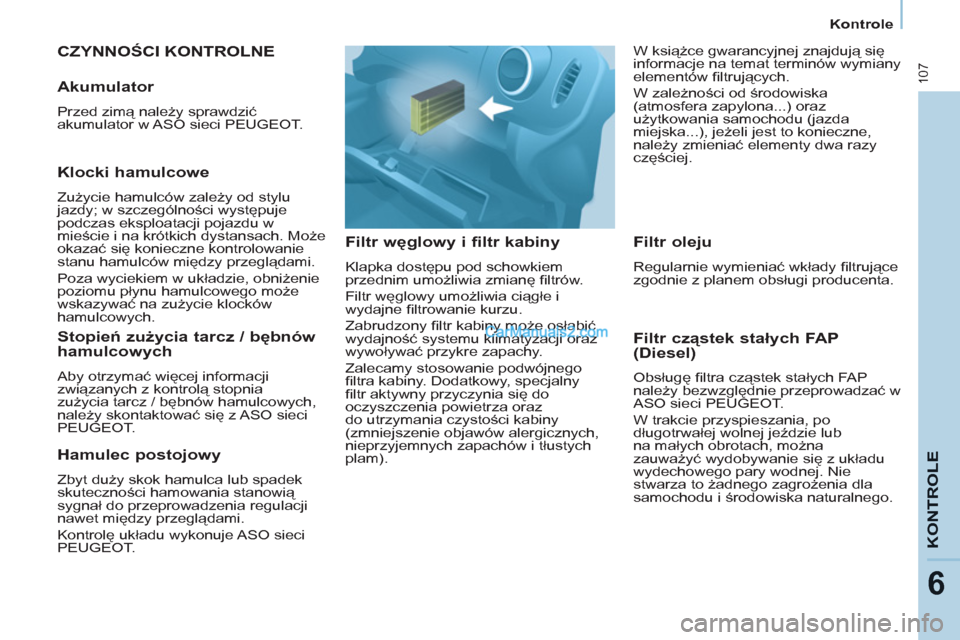

Kontrole


CZYNNOŚCI KONTROLNE

Filtr węglowy i filtr kabiny

Klapka dostępu pod schowkiem
przednim umożliwia zmianę fi ltrów.
Filtr węglowy umożliwia ciągłe i
wydajne fi ltrowanie kurzu.
Zabrudzony fi ltr kabiny może osłabić
wydajność systemu klimatyzacji oraz
wywoływać przykre zapachy.
Zalecamy stosowanie podwójnego
fi ltra kabiny. Dodatkowy, specjalny
fi ltr aktywny przyczynia się do
oczyszczenia powietrza oraz
do utrzymania czystości kabiny
(zmniejszenie objawów alergicznych,
nieprzyjemnych zapachów i tłustych
plam).

Filtr cząstek stałych FAP
(Diesel)
Obsługę fi ltra cząstek stałych FAP
należy bezwzględnie przeprowadzać w
ASO sieci PEUGEOT.
W trakcie przyspieszania, po
długotrwałej wolnej jeździe lub
na małych obrotach, można
zauważyć wydobywanie się z układu
wydechowego pary wodnej. Nie
stwarza to żadnego zagrożenia dla
samochodu i środowiska naturalnego.


Akumulator

Przed zimą należy sprawdzić
akumulator w ASO sieci PEUGEOT.


Klocki hamulcowe

Zużycie hamulców zależy od stylu
jazdy; w szczególności występuje
podczas eksploatacji pojazdu w
mieście i na krótkich dystansach. Może
okazać się konieczne kontrolowanie
stanu hamulców między przeglądami.
Poza wyciekiem w układzie, obniżenie
poziomu płynu hamulcowego może
wskazywać na zużycie klocków
hamulcowych.


Stopień zużycia tarcz / bębnów
hamulcowych
Aby otrzymać więcej informacji
związanych z kontrolą stopnia
zużycia tarcz / bębnów hamulcowych,
należy skontaktować się z ASO sieci
PEUGEOT.


Hamulec postojowy

Zbyt duży skok hamulca lub spadek
skuteczności hamowania stanowią
sygnał do przeprowadzenia regulacji
nawet między przeglądami.
Kontrolę układu wykonuje ASO sieci
PEUGEOT.


Filtr oleju

Regularnie wymieniać wkłady fi ltrujące
zgodnie z planem obsługi producenta. W książce gwarancyjnej znajdują się
informacje na temat terminów wymiany
elementów fi ltrujących.
W zależności od środowiska
(atmosfera zapylona...) oraz
użytkowania samochodu (jazda
miejska...), jeżeli jest to konieczne,
należy zmieniać elementy dwa razy
częściej.

108

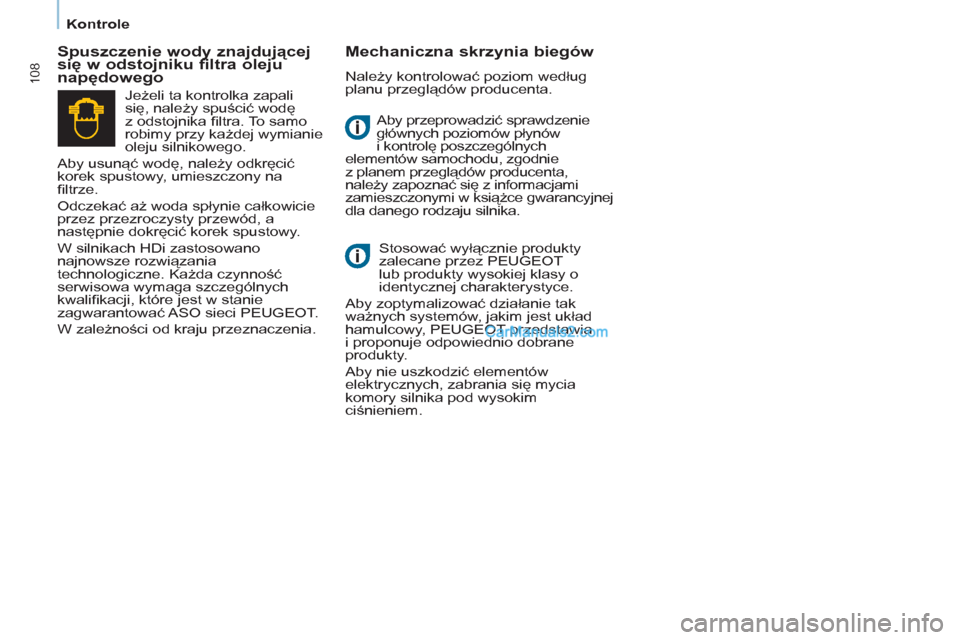

Kontrole

Aby przeprowadzić sprawdzenie
głównych poziomów płynów
i kontrolę poszczególnych
elementów samochodu, zgodnie
z planem przeglądów producenta,
należy zapoznać się z informacjami
zamieszczonymi w książce gwarancyjnej
dla danego rodzaju silnika.

Spuszczenie wody znajdującej
się w odstojniku filtra oleju
napędowego
Mechaniczna skrzynia biegów

Należy kontrolować poziom według
planu przeglądów producenta.
Stosować wyłącznie produkty
zalecane przez PEUGEOT
lub produkty wysokiej klasy o
identycznej charakterystyce.
Aby zoptymalizować działanie tak
ważnych systemów, jakim jest układ
hamulcowy, PEUGEOT przedstawia
i proponuje odpowiednio dobrane
produkty.
Aby nie uszkodzić elementów
elektrycznych, zabrania się mycia
komory silnika pod wysokim
ciśnieniem. Jeżeli ta kontrolka zapali
się, należy spuścić wodę
z odstojnika fi ltra. To samo
robimy przy każdej wymianie
oleju silnikowego.
Aby usunąć wodę, należy odkręcić
korek spustowy, umieszczony na
fi ltrze.
Odczekać aż woda spłynie całkowicie
przez przezroczysty przewód, a
następnie dokręcić korek spustowy.
W silnikach HDi zastosowano
najnowsze rozwiązania
technologiczne. Każda czynno
ść
serwisowa wymaga szczególnych
kwalifi kacji, które jest w stanie
zagwarantować ASO sieci PEUGEOT.
W zależności od kraju przeznaczenia.

109
6

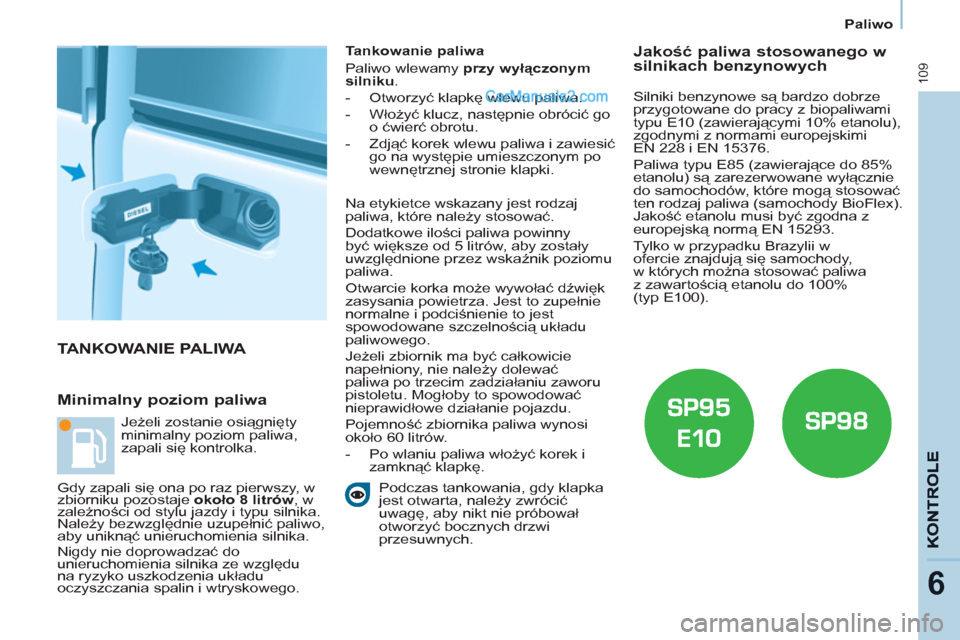

Paliwo
TANKOWANIE PALIWA

Minimalny poziom paliwa


Tankowanie paliwa
Paliwo wlewamy przy wyłączonym
silniku
.


- Otworzyć klapkę wlewu paliwa.

- Włożyć klucz, następnie obrócić go
o ćwierć obrotu.

- Zdjąć korek wlewu paliwa i zawiesić
go na występie umieszczonym po
wewnętrznej stronie klapki.



Podczas tankowania, gdy klapka
jest otwarta, należy zwrócić
uwagę, aby nikt nie próbował
otworzyć bocznych drzwi
przesuwnych. Jeżeli zostanie osiągnięty
minimalny poziom paliwa,
zapali się kontrolka.
Gdy zapali się ona po raz pierwszy, w
zbiorniku pozostaje około 8 litrów
, w
zależności od stylu jazdy i typu silnika.
Należy bezwzględnie uzupełnić paliwo,
aby uniknąć unieruchomienia silnika.

Nigdy nie doprowadzać do
unieruchomienia silnika ze względu
na ryzyko uszkodzenia układu
oczyszczania spalin i wtryskowego.









Jakość paliwa stosowanego w
silnikach benzynowych
Na etykietce wskazany jest rodzaj
paliwa, które należy stosować.
Dodatkowe ilości paliwa powinny
być większe od 5 litrów, aby zostały
uwzględnione przez wskaźnik poziomu
paliwa.
Otwarcie korka może wywołać dźwięk
zasysania powietrza. Jest to zupełnie
normalne i podciśnienie to jest
spowodowane szczelnością układu
paliwowego.
Jeżeli zbiornik ma być całkowicie
napełniony, nie należy dolewać
paliwa po trzecim zadziałaniu
zaworu
pistoletu. Mogłoby to spowodować
nieprawidłowe działanie pojazdu.
Pojemność zbiornika paliwa wynosi
około 60 litrów.


- Po wlaniu paliwa włożyć korek i
zamknąć klapkę.

Silniki benzynowe są bardzo dobrze
przygotowane do pracy z biopaliwami
typu E10 (zawierającymi 10% etanolu),
zgodnymi z normami europejskimi
EN 228 i EN 15376.
Paliwa typu E85 (zawierające do 85%
etanolu) są zarezerwowane wyłącznie
do samochodów, które mogą stosować
ten rodzaj paliwa (samochody BioFlex).
Jakość etanolu musi być zgodna z
europejską normą EN 15293.

Tylko w przypadku Brazylii w
ofercie znajdują się samochody,
w których można stosować paliwa
z zawartością etanolu do 100%
(typ E100) .

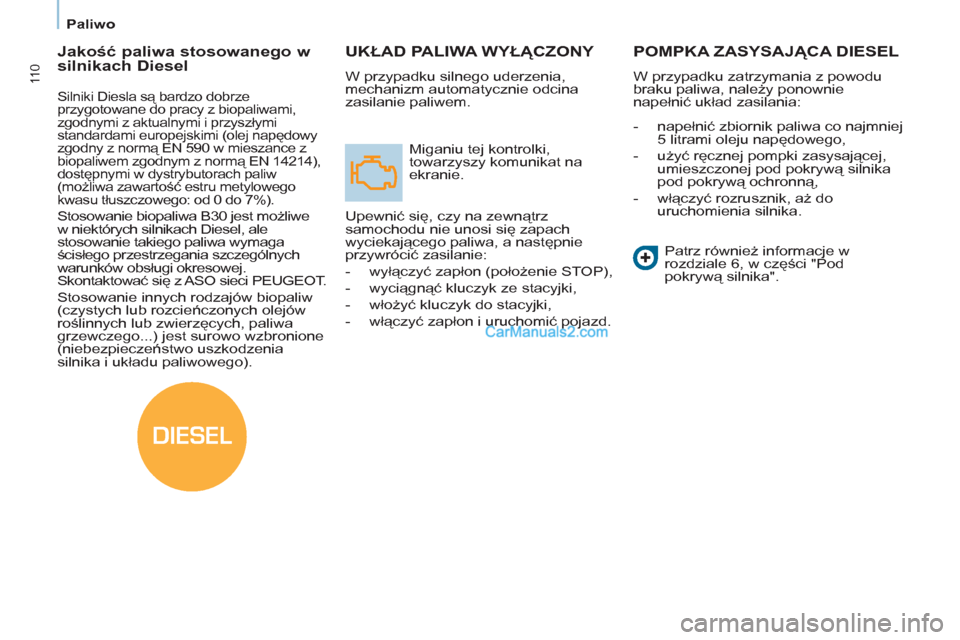

DIESEL
11 0


Paliwo

UKŁAD PALIWA WYŁĄCZONY

W przypadku silnego uderzenia,
mechanizm automatycznie odcina
zasilanie paliwem.
Miganiu tej kontrolki,
towarzyszy komunikat na
ekranie.
Upewnić się, czy na zewnątrz
samochodu nie unosi się zapach
wyciekającego paliwa, a następnie
przywrócić zasilanie:


- wyłączyć zapłon (położenie STOP),

- wyciągnąć kluczyk ze stacyjki,

- włożyć kluczyk do stacyjki,

- włączyć zapłon i uruchomić pojazd.

POMPKA ZASYSAJĄCA DIESEL



W przypadku zatrzymania z powodu
braku paliwa, należy ponownie
napełnić układ zasilania:


- napełnić zbiornik paliwa co najmniej
5 litrami oleju napędowego,

- użyć ręcznej pompki zasysającej,
umieszczonej pod pokrywą silnika
pod pokrywą ochronną,

- włączyć rozrusznik, aż do
uruchomienia silnika.
Patrz również informacje w
rozdziale 6, w części "Pod
pokrywą silnika".










Jakość paliwa stosowanego w
silnikach Diesel

Silniki Diesla są bardzo dobrze
przygotowane do pracy z biopaliwami,
zgodnymi z aktualnymi i przyszłymi
standardami europejskimi (olej napędowy
zgodny z normą EN 590 w mieszance z
biopaliwem zgodnym z normą EN 14214),
dostępnymi w dystrybutorach paliw
(możliwa zawartość estru metylowego
kwasu tłuszczowego: od 0 do 7%).

Stosowanie biopaliwa B30 jest możliwe
w niektórych silnikach Diesel, ale
stosowanie takiego paliwa wymaga
ścisłego przestrzegania szczególnych
warunków obsługi okresowej.
Skontaktować się z ASO sieci PEUGEOT.
Stosowanie innych rodzajów biopaliw
(czystych lub rozcieńczonych olejów
roślinnych lub zwierzęcych, paliwa
grzewczego...) jest surowo wzbronione
(niebezpieczeństwo uszkodzenia
silnika i układu paliwowego).
