2011 Peugeot Partner bluetooth

3

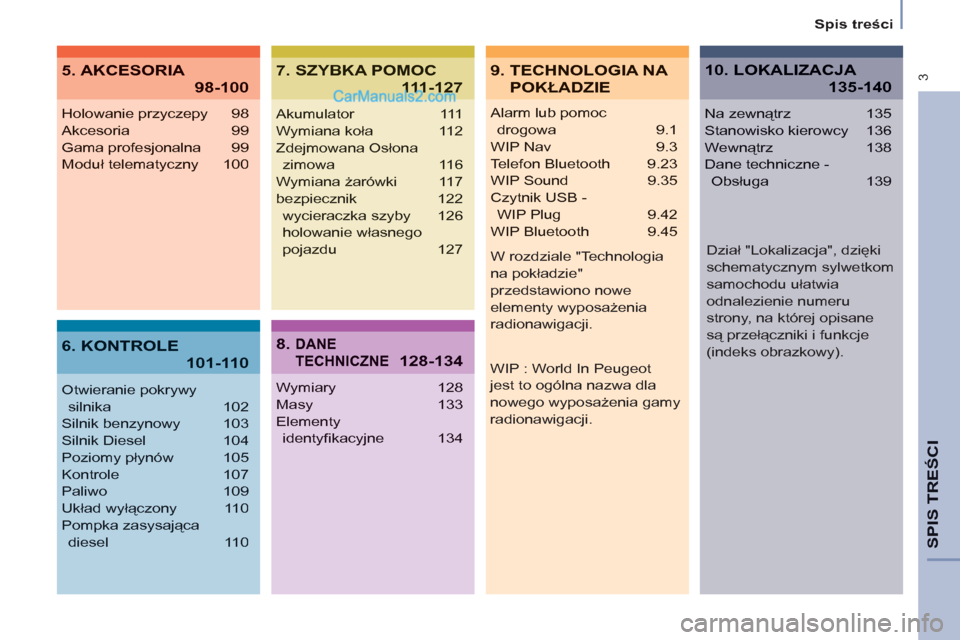

Spis treści
SPIS TREŚC
I

Alarm lub pomoc
drogowa 9.1

WIP Nav 9.3

Telefon Bluetooth 9.23

WIP Sound 9.35

Czytnik USB -
WIP Plug 9.42

WIP Bluetooth 9.45
Holowanie przyczepy 98
Akcesoria 99
Gama profesjonalna 99
Moduł telematyczny 100
Otwieranie pokrywy
silnika 102
Silnik benzynowy 103
Silnik Diesel 104
Poziomy płynów 105
Kontrole 107
Paliwo 109
Układ wyłączony 110
Pompka zasysająca
diesel 110
Akumulator 111
Wymiana koła 112
ZdejmowanaOsłona
zimowa 116
Wymiana żarówki 117
bezpiecznik 122
wycieraczka szyby 126
holowanie własnego
pojazdu 127
Wymiary 128
Masy 133
Elementy
identyfi kacyjne 134
Na zewnątrz 135
Stanowisko kierowcy 136
Wewnątrz 138
Dane techniczne -
Obsługa 139
9. TECHNOLOGIA NA
POKŁADZIE
5. AKCESORIA
98-100
7. SZYBKA POMOC
111-127
10. LOKALIZACJA
135-140
6. KONTROLE
101-110
8. DANE
TECHNICZNE128-134

WIP : World In Peugeot
jest to ogólna nazwa dla
nowego wyposażenia gamy
radionawigacji. W rozdziale "Technologia
na pokładzie"
przedstawiono nowe
elementy wyposażenia
radionawigacji.
Dział "Lokalizacja", dzięki
schematycznym sylwetkom
samochodu ułatwia
odnalezienie numeru
strony, na której opisane
są przełączniki i funkcje
(indeks obrazkowy).

9.3
wyłącznie w Państwa samochodzie. W przypadkumontażu w innym samochodzie, należy skontaktować się z ASO sieci PEUGEOT w celu konfi guracji systemu.
NiektÛre funkcje opisane w niniejszym podręczniku
będą dostępne w ciągu roku.

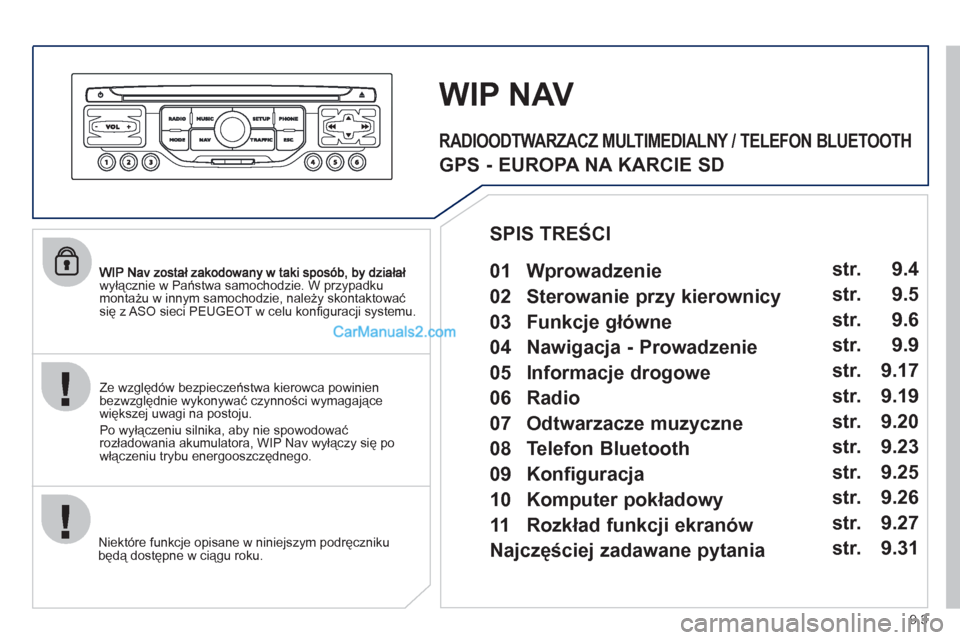

WIP NAV


Ze względów bezpieczeństwa kierowca powinien
bezwzględnie wykonywać czynności wymagające
większej uwagi na postoju.
Po wyłączeniu silnika, aby nie spowodować
rozładowania akumulatora, WIP Nav wyłączy się po
włączeniu trybu energooszczędnego.


RADIOODTWARZACZ MULTIMEDIALNY / TELEFON BLUETOOTH

GPS - EUROPA NA KARCIE SD

01 Wprowadzenie
SPIS TREŚCI

02 Sterowanie przy kierownicy

03 Funkcje główne

04 Nawigacja - Prowadzenie

05 Informacje drogowe

06 Radio

07 Odtwarzacze muzyczne

08 Telefon Bluetooth

09 Konfiguracja

10 Komputer pokładowy str.
str.
str.
str.
str.
str.
str.
str.
str.
str.

11 Rozkład funkcji ekranów

Najczęściej zadawane pytania str.
str. 9.4
9.5
9.6
9.9
9.17
9.19
9.20
9.23
9.25
9.26
9.27
9.31

9.23
08
1
2
3
2 1 4
*
Dostępne usługi zależą od sieci, karty SIM oraz kompatybilności używanych urządzeń Bluetooth. Przeczytaj instrukcję obsługi telefonu i
zapytaj operatora, aby dowiedzieć się, do jakich usług masz dostęp. Lista
telefonów komórkowych oferujących różne usługi jest dostępna w sieci
serwisowe
j.

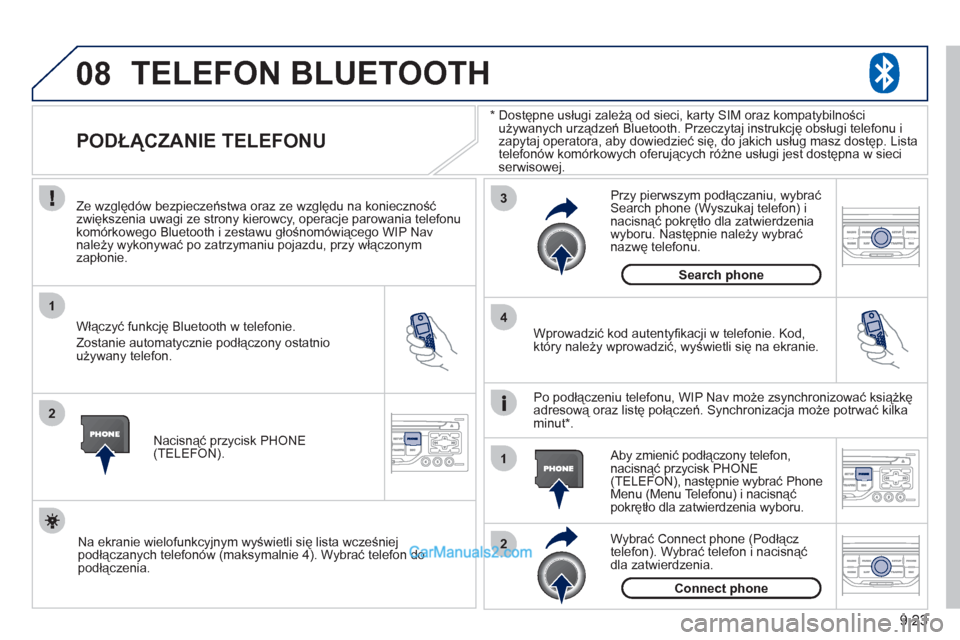

TELEFON BLUETOOTH











PODŁĄCZANIE TELEFONU



Ze względów bezpieczeństwa oraz ze względu na konieczność zwiększenia uwagi ze strony kierowcy, operacje parowania telefonu
komórkowego Bluetooth i zestawu głośnomówiącego WIP Nav
należy wykonywać po zatrzymaniu pojazdu, przy włączonym zapłonie.

Włączyć
funkcję Bluetooth w telefonie.
Zostanie automatycznie podłączony ostatnio
uż
ywany telefon.Wprowadzić kod autent
yfi kacji w telefonie. Kod, ktÛry należy wprowadzić, wyświetli się na ekranie.

Aby zmienić podłączony telefon, nacisnąć przycisk PHONE (TELEFON), następnie wybrać Phone Menu (Menu Telefonu) i nacisnąć pokrętło dla zatwierdzenia wyboru. Po podłączeniu tele
fonu, WIP Nav może zsynchronizować książkęadresową oraz listę połączeń. Synchronizacja może potrwać kilka
minut *.

Wybrać Connect phone (Podłącz
tele
fon). Wybrać telefon i nacisnąćdla zatwierdzenia. Na ekranie wielo
funkcyjnym wyświetli się lista wcześniej
podłączanych telefonów (maksymalnie 4). Wybrać telefon do
podłączenia. Nacisnąć przycisk PH
ONE (TELEFON).
Przy pierwszym podłączaniu, wybra
ć Search phone (Wyszukaj telefon) i nacisnąć pokrętło dla zatwierdzenia
wyboru. Następnie należy wybrać
nazwę telefonu.
Search
phone
Connect
phone

9.34

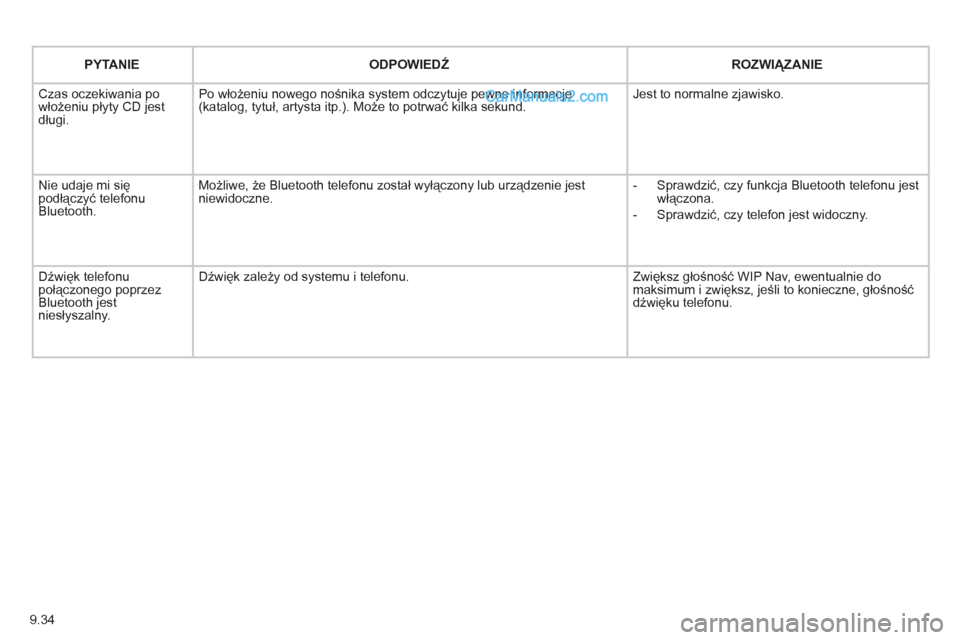

PYTANIE
ODPOWIEDŹ
ROZWIĄZANIE

Czas oczekiwania po
włożeniu płyty CD jest
długi.Po włożeniu nowego nośnika system odczytuje pewne in
formacje (katalog, tytuł, artysta itp.). Może to potrwać kilka sekund. Jest to normalne zjawisko.

Nie udaje mi się podłączyć telefonu
Bluetooth.Możliwe, że Bluetooth tele
fonu został wyłączony lub urządzenie jest
niewidoczne.
- Sprawdzić, czy funkcja Bluetooth telefonu jest
włączona.

-
Sprawdzić, czy telefon jest widoczny.
Dźwięk telefonu
połączonego poprzez Bluetooth jestniesłyszalny.Dźwięk zależy od systemu i telefonu. Zwiększ głośność WIP Nav, ewentualnie do
maksimum i zwiększ, jeśli to konieczne, głośność
dźwięku telefonu.

9.35

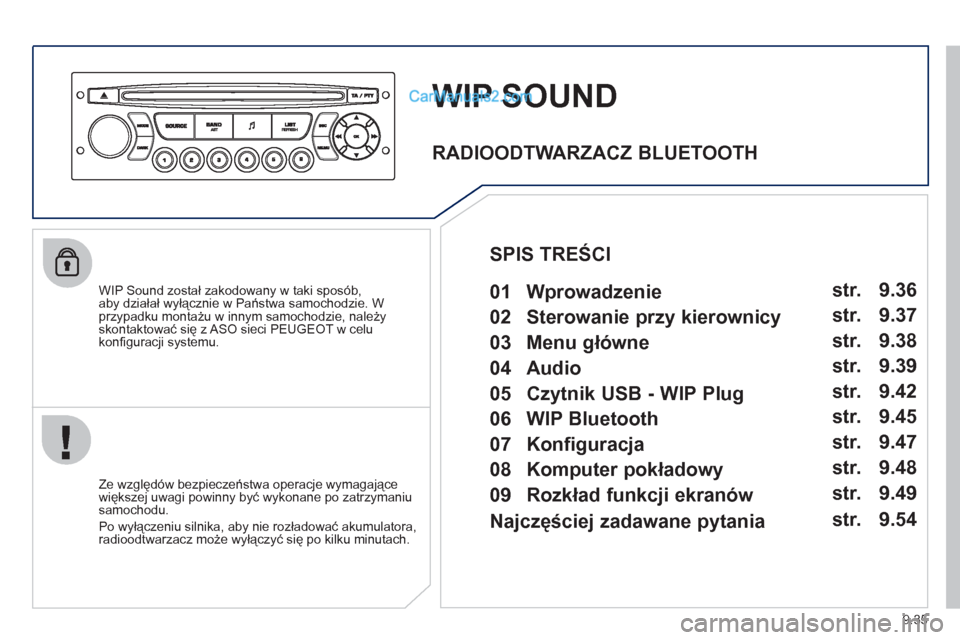

WIP SOUND

WIP Sound został zakodowany w taki sposób,
aby działał wyłącznie w Państwa samochodzie. W przypadku montażu w innym samochodzie, należyskontaktować się z ASO sieci PEUGEOT w celu
konfi guracji systemu.

Ze względów bezpieczeństwa operacje wymagające
większej uwagi powinny być wykonane po zatrzymaniu
samochodu.
Po wyłączeniu silnika, aby nie rozładowa
ć akumulatora, radioodtwarzacz może wyłączyć się po kilku minutach.



RADIOODTWARZACZ BLUETOOTH

01 Wprowadzenie

02 Sterowanie przy kierownicy

03 Menu główne

04 Audio

05 Czytnik USB - WIP Plug

06 WIP Bluetooth

07 Konfiguracja

08 Komputer pokładowy

09 Rozkład funkcji ekranów str.
str.
str.
str.
str.
str.
str.
str.
str. 9.36
9.37
9.38
9.39
9.42
9.45
9.47
9.48
9.49
SPIS TREŚCI

Najczęściej zadawane pytania str. 9.54

9.45
06
1
2
3
4
5
6
7
8
9
10

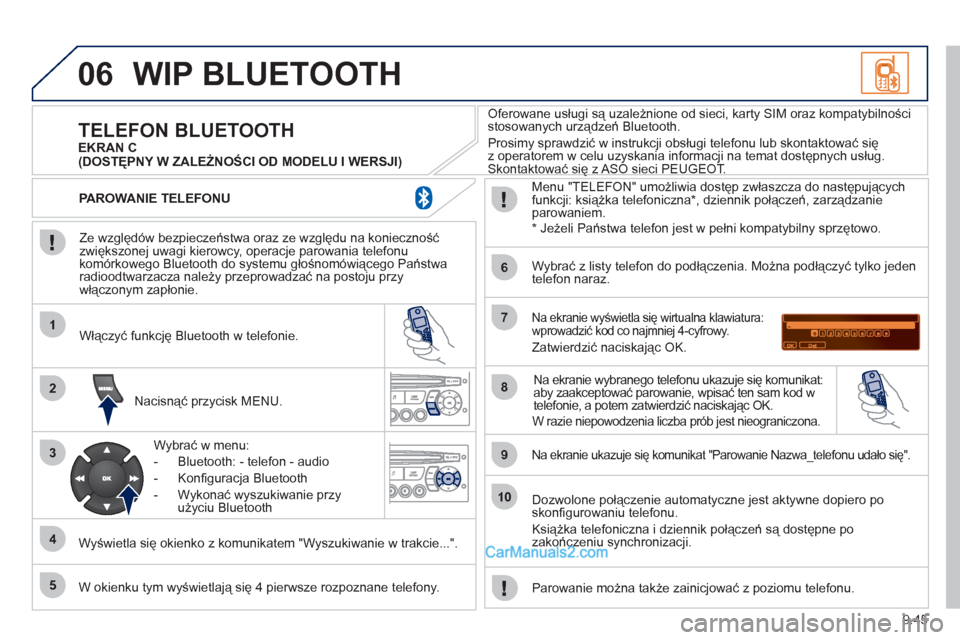

WIP BLUETOOTH

Ze względów bezpieczeństwa oraz ze względu na konieczność zwiększonej uwagi kierowcy, operacje parowania telefonu
komórkowego Bluetooth do systemu głośnomówiącego Państwa
radioodtwarzacza należ
y przeprowadzać na postoju przywłączonym zapłonie.
Nacisnąć przycisk MENU.
Wyświetla się okienko z komunikatem "Wyszukiwanie w trakcie...".
Włączyć
funkcję Bluetooth w telefonie.
W
ybrać w menu:
- Bl
uetooth: - telefon - audio
- Kon
fi guracja Bluetooth
- W
ykonać wyszukiwanie przyużyciu Bluetooth
Oferowane usługi są uzależnione od sieci, karty SIM oraz kompatybilności
stosowanych urządze
ń Bluetooth.
Prosimy sprawdzić w instrukcji obsługi telefonu lub skontaktować się
z operatorem w celu uzyskania informacji na temat dostępnych usług.
Skontaktować się z ASO sieci PEUGEOT.ę








TELEFON BLUETOOTH EKRAN C

Menu "TELEF
ON" umożliwia dostęp zwłaszcza do następującychfunkcji: książka telefoniczna *
, dziennik połączeń, zarządzanie
parowaniem.
W okienku tym wyświetlają się 4 pierwsze rozpoznane telefony.


Na ekranie wyświetla się wirtualna klawiatura: wprowadzić kod co najmniej 4-cyfrowy.

Zatwierdzić naciskając OK.


Na ekranie ukazuje się komunikat "Parowanie Nazwa_telefonu udało się".


Wybrać z listy telefon do podłączenia. Można podłączyć tylko jeden
telefon naraz.
Na ekranie wybranego telefonu ukazuje się komunikat:
aby zaakceptować parowanie, wpisać ten sam kod w
telefonie, a potem zatwierdzić naciskając OK.
Dozwolone połączenie automatyczne jest aktywne dopiero po skonfi gurowaniu telefonu.
Książka tele
foniczna i dziennik połączeń są dostępne pozakończeniu synchronizacji.
PAROWANIE TELEFONU

Parowanie można także zainic
jować z poziomu telefonu. (DOSTĘPNY W ZALEŻNOŚCI OD MODELU I WERSJI)

*
Jeżeli Państwa telefon jest w pełni kompatybilny sprzętowo.


W razie niepowodzenia liczba prób jest nieograniczona.

9.46
06
2
1
2
2
3

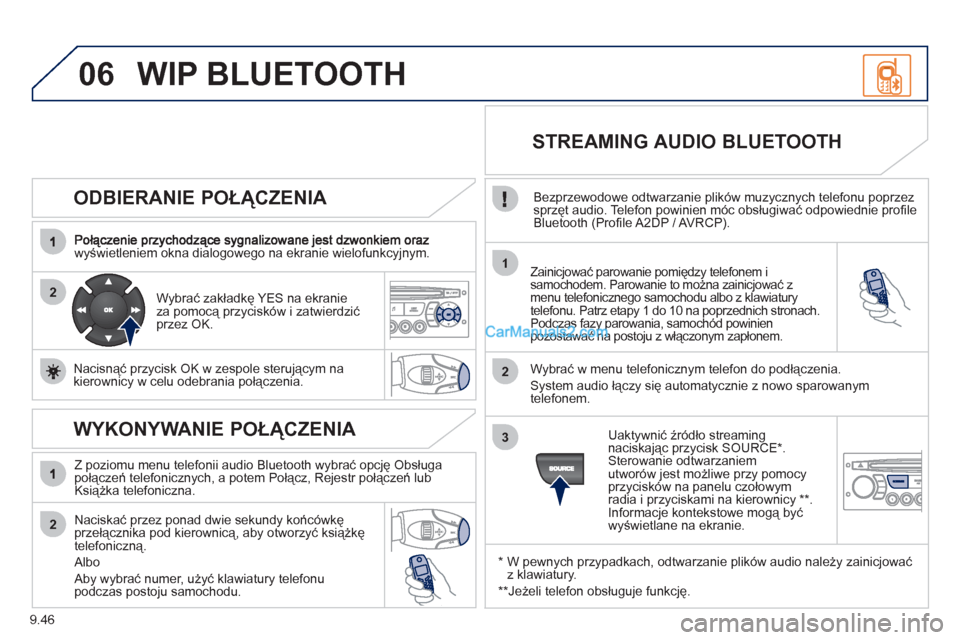

ODBIERANIE POŁĄCZENIA
wyświetleniem okna dialogowego na ekranie wielofunkcyjnym.
Zainicjować parowanie pomiędzy telefonem isamochodem. Parowanie to można zainicjować z menu telefonicznego samochodu albo z klawiatury
telefonu. Patrz etapy 1 do 10 na poprzednich stronach.
Podczas fazy parowania, samochód powinienpozostawać na postoju z włączonym zapłonem.
Wybrać w menu telefonicznym telefon do podłączenia.
System audio łączy się automatycznie z nowo sparowanym
t
elefonem.
Wybrać zakładkę YE
S na ekranie za pomocą przycisków i zatwierdzićprzez OK.

Nacisnąć przycisk
OK w zespole sterującym na kierownicy w celu odebrania połączenia.







STREAMING AUDIO BLUETOOTH


Bezprzewodowe odtwarzanie plików muzycznych telefonu poprzezsprzęt audio. Telefon powinien móc obsługiwać odpowiednie profi le
Bluetooth (Profi le A2DP / AVRCP).
*

W pewnych przypadkach, odtwarzanie plików audio należy zainicjować z klawiatury.
**
Jeżeli telefon obsługuje funkcję. Uakt
ywnić źródło streaming
naciskając przycisk SOURCE * . Sterowanie odtwarzaniemutworów jest możliwe przy pomocy
przycisków na panelu czołowym
radia i przyciskami na kierownicy **
.
Informacje kontekstowe mogą być
wyświetlane na ekranie.

WIP BLUETOOTH


WYKONYWANIE POŁĄCZENIA


Z poziomu menu telefonii audio Bluetooth wybrać opcję Obsługapołączeń telefonicznych, a potem Połącz, Rejestr połączeń lub
Książka telefoniczna.

Naciskać przez ponad dwie sekundy końcówkę
przełącznika pod kierownicą, aby otworzyć książkę
telefoniczną.
Al
bo

Aby wybrać numer, użyü klawiatury telefonupodczas postoju samochodu.

9.53

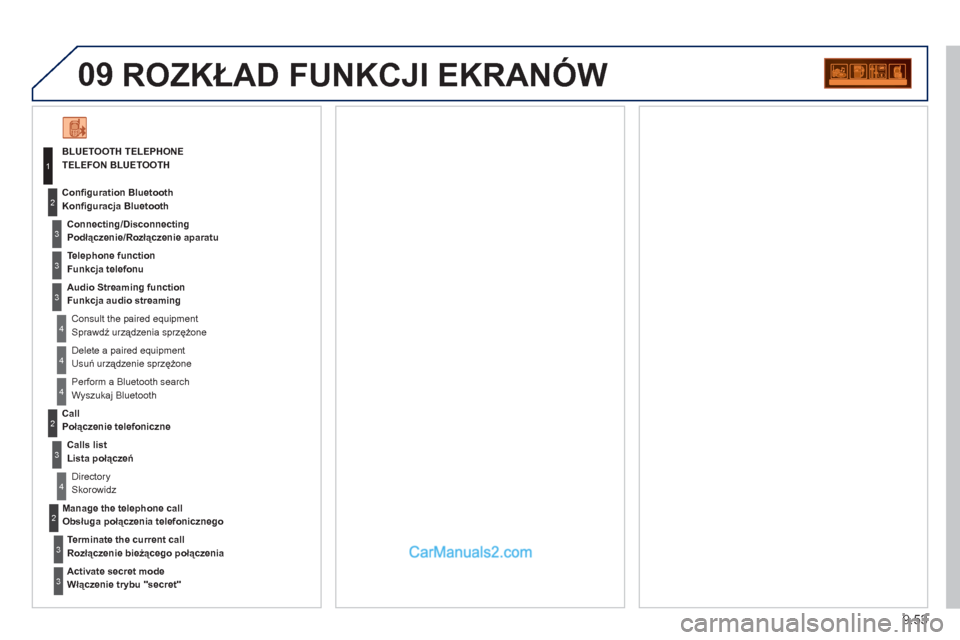

09 ROZKŁAD FUNKCJI EKRANÓW
TELEFON BLUETOOTH
Connectin
g/DisconnectingPodłączenie/Rozłączenie aparatu

Consult the paired equipment Sprawdź urządzenia sprzężone Confi
guration Bluetooth Konfi guracja Bluetooth
Tele
phone function
Funkcja telefonu
Audio Streamin
g functionFunkcja audio streaming

Delete a
paired equipmentUsuń urządzenie sprzężone

P
erform a Bluetooth search Wyszukaj Bluetooth


Calls listLista połączeń Cal
lPołączenie telefoniczne
Director
ySkorowidz

Terminate the current call
Rozłączenie bieżącego połączenia
Mana
ge the telephone call
Obsługa połączenia telefonicznego

Activate secret mod
e
Włączenie trybu "secret"
1
2
3
3
3
4
4
4
2
3
4
2
3
3
BLUETOOTH TELEPHONE
