2011 Peugeot Bipper Manual do proprietário (in Portuguese)

55
1
PRONTO a PARTIR


Caixa de velocidades e volante



- com uma caixa de velocidades
manual
, com o veículo imobilizado,
passe a alavanca de velocidades para
ponto morto e, em seguida, solte o pedal
da embraiagem,

- com uma caixa de velocidades manual
pilotada
, com o veículo imobilizado,
mantenha o pedal de travão premido.
Casos particulares: modo STOP
indisponível
O modo STOP não é activado quando:


- a porta do condutor se encontrar aberta,

- o cinto de segurança do condutor se
encontrar removido,

- o desembaciamento do óculo traseiro se
encontrar activo,

- o limpa-vidros dianteiro estiver na
posição de funcionamento rápido,

- a marcha-atrás estiver engrenada,

- determinadas condições pontuais
(carga da bateria, temperatura do motor,
regeneração do filtro de partículas,
assistência à travagem, temperatura
exterior...) o exigirem para assegurar o
controlo do sistema.

Neste caso, é apresentada uma
mensagem no ecrã do quadro
de bordo, acompanhada pelo
avisador "S"
, que pisca durante
alguns segundos, apagando-se em
seguida.

Este funcionamento é perfeitamente
normal.


STOP & START
O Stop & Start coloca o motor
momentaneamente em vigilância - modo
STOP - aquando das fases de paragem da
deslocação do veículo (sinais vermelhos,
engarrafamentos, outros...). É efectuado
o arranque do motor automaticamente -
modo START - assim que pretender colocar
novamente o veículo em movimento.
O arranque é efectuado de uma forma
instantânea, rápida e silenciosa.
Perfeitamente adaptado a uma utilização
urbana, o Stop & Start permite reduzir o
consumo de combustível e as emissões
de gases poluentes, além de proporcionar
o conforto de um silêncio total, quando o
veículo está imobilizado.

Funcionamento


Passagem do motor para o modo STOP

O avisador "S"
acende-se no quadro de
bordo e o motor é colocado em vigilância:
A paragem automática do motor só é
possível depois de se ultrapassar uma
velocidade de cerca de 10 km/h, para evitar
paragens repetidas do motor em andamento
lento.
No modo STOP do Stop & Start, a ajuda ao
arranque em zona inclinada está inactiva.
Nunca abandone o veículo sem
desligar previamente a ignição com a
chave.
Nunca efectue uma reposição do nível
do depósito de combustível quando
o motor se encontrar em modo STOP;
desligue imperativamente a ignição com a
chave.

56


Caixa de velocidades e volante


Casos particulares: accionamento
automático do modo START
O modo START é accionado
automaticamente quando:


- o veículo estiver com as rodas livres numa
zona inclinada,

- o limpa-vidros dianteiro estiver na posição
de funcionamento rápido,

- o motor estiver desligado há
aproximadamente 3 minutos com o Stop &
Start,

- determinadas condições particulares
(carga da bateria, temperatura do motor,
assistência à travagem, regulação do ar
condicionado...) o exigirem para assegurar
o controlo do sistema ou do veículo.
Utilização correcta
Com uma caixa de velocidades manual
em modo STOP, em caso de passagem
de uma velocidade sem ter desembraiado
completamente, o arranque do motor pode
ocorrer.
Um avisador acende-se ou uma mensagem
aparece no quadro de bordo para indicar
que deve premir totalmente o pedal da
embraiagem para garantir o arranque.
Com o motor desligado no modo STOP,
se o condutor desapertar o cinto de
segurança e abrir uma porta dianteira,
só é possível voltar a ligar o motor com a
chave da ignição. Esta situação é indicada
por um sinal sonoro, acompanhado pela
intermitência do avisador de serviço e por
uma mensagem no ecrã do quadro de
bordo.
Se, após um rearranque automático no
modo START, o condutor não realizar
qualquer acção no veículo nos 3 minutos
seguintes, o sistema pára definitivamente o
motor. O rearraque do motor só é possível
com a chave da ignição.

Passagem para o modo START do motor
O avisador "S"
apaga-se e o arranque
do motor é efectuado novamente:


- com uma caixa de velocidades manual
,
pressione o pedal da embraiagem,

- com uma caixa de velocidades manual
pilotada
:


●
alavanca de velocidades na posição A

ou M
, solte o pedal de travão,

●
ou engrene a marcha-atrás.


Neste caso, é apresentada uma
mensagem no ecrã do quadro
de bordo, acompanhada pelo
avisador "S"
, que pisca durante
alguns segundos, apagando-se em
seguida.

Este funcionamento é perfeitamente
normal.
No modo STOP, uma acção na alavaca
da caixa de velocidades manual
pilotada engrena o arranque do motor que
permite antecipar.
Em caso de paragem automática do
motor numa zona inclinada, uma vez
que a ajuda ao arranque em zona
inclinada só está activa com o motor a
trabalhar, é necessário voltar a ligar o motor,
engrenando uma mudança, antes de soltar o
pedal do travão.

57
1
PRONTO a PARTIR


Caixa de velocidades e volante



Neutralização


Se se pretender privilegiar o conforto
climático, é necessário neutralizar
o Stop & Start para permitir um
funcionamento contínuo do ar
condicionado.
O sistema reactiva-se automaticamente
em cada novo arranque com a chave.
A qualquer momento, pressione o comando
"S - OFF"
para neutralizar o sistema.
Esta situação é assinalada pelo
acendimento do avisador do comando,
acompanhado por uma mensagem no ecrã
do quadro de bordo.
Se a neutralização tiver sido efectuada
em modo STOP, o arranque do motor é
efectuado imediatamente.

Anomalia de funcionamento
Manutenção

Em caso de avaria, o sistema
Stop & Start é desactivado e o
avisador de serviço acende-se,
acompanhado por uma mensagem
no ecrã do quadro de bordo.
Mandar verificar pela rede PEUGEOT ou por
uma oficina qualificada.
Em caso de anomalia no modo STOP, é
possível ligar o motor carregando a fundo
no pedal da embraiagem ou colocando a
alavanca de velocidades em ponto morto. Antes de qualquer intervenção sob o
capot, é imperativo desligar a ignição
com a chave, para evitar qualquer risco
de lesão associado a um accionamento
automático do modo START.
Este sistema necessita de uma bateria de
tecnologia e características específicas
(referências disponíveis junto da rede
PEUGEOT ou de uma oficina qualificada).
A montagem de uma bateria não
referenciada pela PEUGEOT pode resultar
em problemas de funcionamento do
sistema.
O Stop & Start recorre a uma
tecnologia avançada. Qualquer
intervenção necessita de uma qualificação
específica que apenas a rede PEUGEOT lhe
pode garantir.


Reactivação

Pressione novamente o comando "S - OFF"
.
O sistema encontra-se activo novamente;
esta situação é assinalada pela extinção do
avisador do comando e pela apresentação de
uma mensagem no ecrã do quadro de bordo.

58

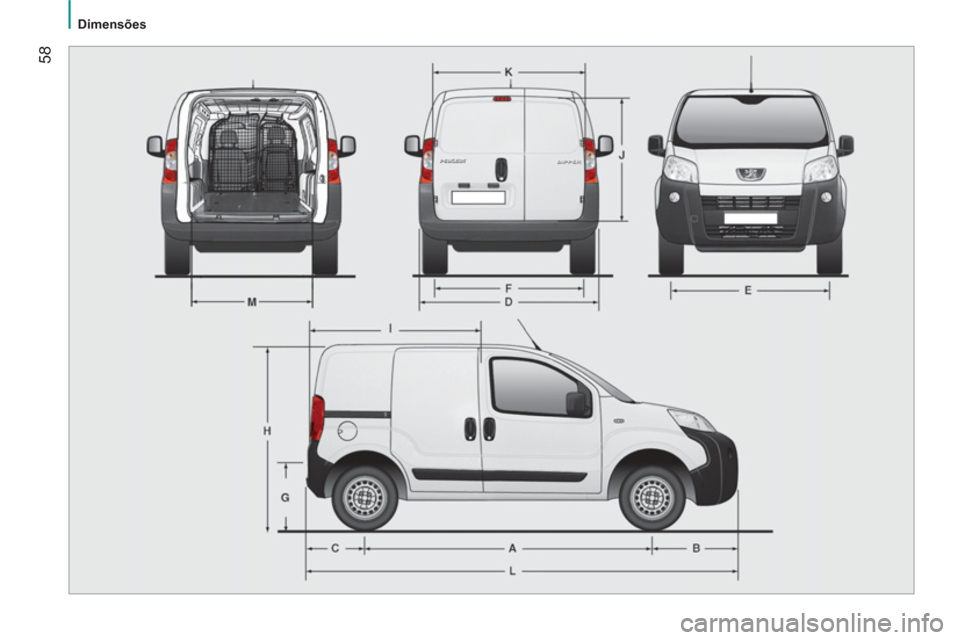

Dimensões

2
Dimensões
CARACTERÍSTICAS TÉCNICA
S

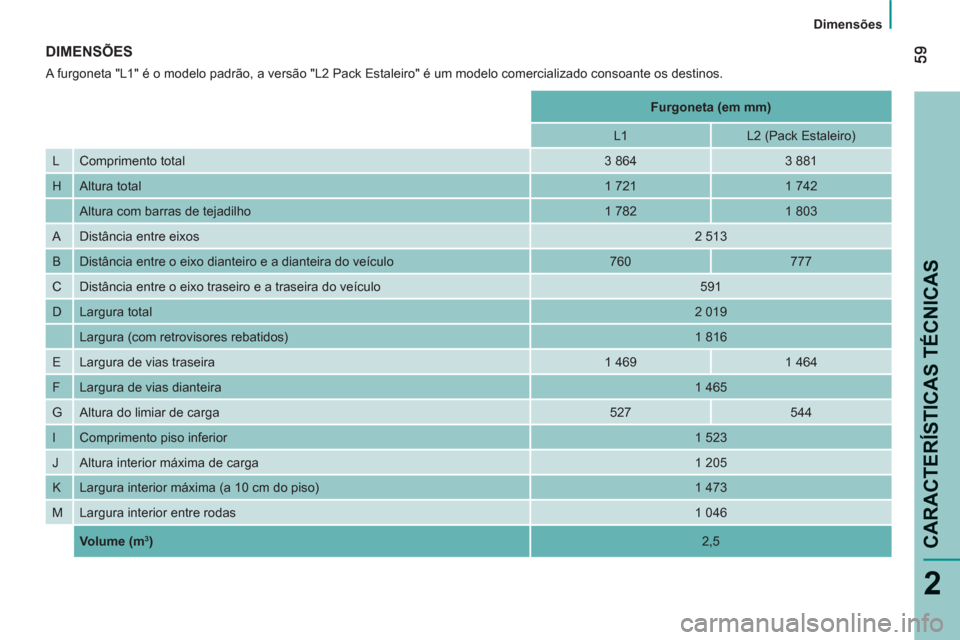

DIMENSÕES
A furgoneta "L1" é o modelo padrão, a versão "L2 Pack Estaleiro" é um modelo comercializado consoante os destinos.




Furgoneta (em mm)





L1
L2 (Pack Estaleiro)
L Comprimento total

3 864
3 881
H Altura total

1 721
1 742


Altura com barras de tejadilho
1 782
1 803
A Distância entre eixos

2 513
B Distância entre o eixo dianteiro e a dianteira do veículo
760
777
C Distância entre o eixo traseiro e a traseira do veículo
591
D Largura total

2 019
Largura (com retrovisores rebatidos)
1 816
E Largura de vias traseira
1 469
1 464
F Largura de vias dianteira

1 465
G Altura do limiar de carga
527
544
I Comprimento piso inferior

1 523
J Altura interior máxima de carga

1 205
K Largura interior máxima (a 10 cm do piso)
1 473
M Largura interior entre rodas

1 046


Volume (m
3
)


2,5

60


Dimensões

61
2
Dimensões
CARACTERÍSTICAS TÉCNICA
S

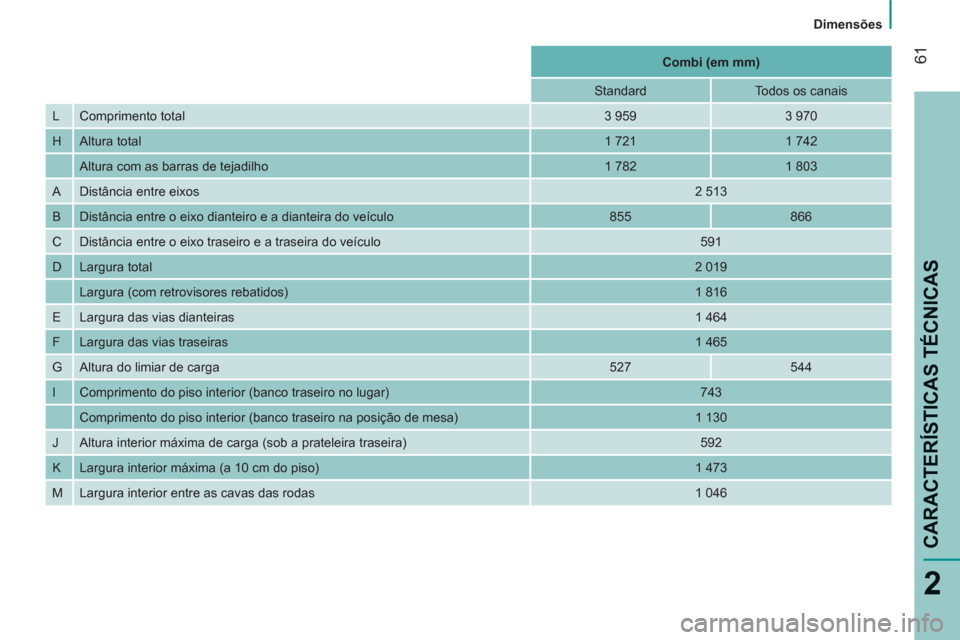

Combi (em mm)


Standard
Todos os canais
L Comprimento total

3 959
3 970
H Altura total

1 721
1 742
Altura com as barras de tejadilho
1 782
1 803
A Distância entre eixos

2 513
B Distância entre o eixo dianteiro e a dianteira do veículo
855
866
C Distância entre o eixo traseiro e a traseira do veículo
591
D Largura total

2 019
Largura (com retrovisores rebatidos)
1 816
E Largura das vias dianteiras

1 464
F Largura das vias traseiras

1 465
G Altura do limiar de carga
527
544
I Comprimento do piso interior (banco traseiro no lugar)
743
Comprimento do piso interior (banco traseiro na posição de mesa)
1 130
J Altura interior máxima de carga (sob a prateleira traseira)
592
K Largura interior máxima (a 10 cm do piso)
1 473
M Largura interior entre as cavas das rodas
1 046

62


Dimensões
