2011 Peugeot Bipper isofix

SUMÁRI
O
Resumo
5. SEGURANÇA
113-1306. ACESSÓRIOS
131-134
Travão de
estacionamento 113
Luzes de perigo 113
Buzina 114
Sistemas de
assistência à
travagem 114
Sistemas de controlo
da trajectória 115
Cintos de
segurança 118
Airbags 120
Cadeiras para
crianças 124
Fixações ISOFIX 129Atrelar um reboque,
uma caravana... 131
Barras interiores
(galeria) e barras
de tejadilho 133
Outros acessórios 133
7. AJUDA RÁPIDA
135-166
Bateria 135Substituir uma roda 138Kit de desempanagem
provisória dos pneus 141
Substituir uma
lâmpada 143
Substituir uma escova
do limpa-vidros 148
Mudar um fusível 149
Ser rebocado 154
Elementos de
identifi cação 155
Enchimento do
depósito 156
Abertura do capot 159
Níveis 162
Controlos 164
8. LOCALIZAÇÃO
167-174
Exterior 167
Interior 169
Posto de
condução 172
Características -
Manutenção 174

124


Crianças a bordo



GENERALIDADES SOBRE AS CADEIRAS
PARA CRIANÇAS
Preocupação constante da PEUGEOT aquando
da concepção do seu veículo, a segurança dos
seus fi lhos depende também de si.
Para proporcionar uma segurança máxima,
respeitar as seguintes instruções:


- conforme a regulamentação europeia,
todas as crianças com menos de
12 anos e com altura inferior a
um metro e cinquenta devem ser
transportadas em cadeiras para
crianças homologadas e adaptadas
aos seus pesos respectivos,
nos
lugares equipados com cinto de
segurança ou de fixações ISOFIX.

- estatisticamente, os lugares mais
seguros para o transporte das crianças
são os lugares traseiros do veículo.

- uma criança com menos de 9 kg deve
obrigatoriamente ser transportada na
posição "de costas para a estrada",
tanto à frente como atrás.


A PEUGEOT aconselha
o transporte das
crianças nos lugares traseiros
do veículo:


- "de costas para a estrada"

até à idade
de 2 anos,

- "de frente para a estrada"

a partir dos
2 anos
.



INSTALAÇÃO DE UMA CADEIRA PARA CRIANÇAS COM UM CINTO DE SEGURANÇA DE TRÊS PONTOS


"De costas para a estrada"


Não esquecer a desactivação do
airbag dianteiro antes de colocar
a criança.
Quando uma cadeira para
crianças "de costas para a estrada"
estiver instalada no lugar do passageiro
dianteiro
, o airbag passageiro deve ser
imperativamente neutralizado. Senão,
a criança corre o risco de ser gravemente
ferida ou mesmo morta aquando do
disparo do airbag.

"De frente para a estrada"
Quando uma cadeira para
crianças "de frente para a
estrada" estiver instalada no
lugar do passageiro dianteiro
,
deixar o airbag passageiro activado.
As regras de transporte de crianças são
específicas a cada país. Consultar a
legislação em vigor do seu país.
Consulte a lista das cadeiras
homologadas no seu país. As fixações
Isofix, os lugares traseiros, o airbag do
passageiro e respectiva desactivação
dependem da versão comercializada.

5
SEGURAN
ÇA


Crianças a bordo

Para neutralizar ou activar o airbag
do passageiro, consultar a Rubrica 3,
"MENU".
CADEIRAS PARA CRIANÇAS RECOMENDADAS PELA PEUGEOT

A PEUGEOT propõe uma gama completa de cadeiras para crianças referenciadas que se
fixam com o cinto de segurança de três pontos
:
A função das cadeiras para crianças
é comum a toda a gama PEUGEOT .
Todavia, cada gama tem as suas
particularidades.
Se o seu veículo tiver este equipamento, a
desactivação do airbag de passageiro deve
ser seleccionada através do botão MENU do
computador de bordo.
Se o seu veículo não estiver equipado com
a desactivação do airbag do passageiro, é
proibido instalar uma cadeira para crianças
"costas para a estrada" no lugar dianteiro.
O passageiro não deve viajar com uma
criança ao colo.

Grupo 0+: do nascimento aos 13 kg





L1
"RÖMER Baby-Safe Plus"
Instala-se de costas para a estrada.


Grupos 2 e 3: de 15 a 36 kg





L3
"RECARO Start"



L4
"KLIPPAN Optima"
A partir dos 6 anos
(cerca de 22 kg)
apenas é utilizada a
elevação.




L5
"RÖMER KIDFIX"
Pode ser presa às fixações ISOFIX do veículo.
A criança é fixa pelo cinto de segurança.

12
9
5
SEGURAN
ÇA


Crianças a bordo

FIXAÇÕES "ISOFIX"

Alguns dispõem igualmente de um cinto alto
que vem fixar-se no anel traseiro.
Para usar este cinto, levantar o encosto de
cabeça do veículo passando em seguida
o gancho entre os pinos. Fixar em seguida
o gancho no anel traseiro, esticar depois o
cinto alto.
O RÖMER Duo Plus ISOFIX
(classe de tamanho B1
)


Grupo 1: de 9 a 18 kg





Instala-se de frente para a estrada.
Está equipada com uma correia superior
para fixar na argola superior ISOFIX,
denominada de TOP TETHER.
Três inclinações da estrutura: posições
sentada, repouso e deitada.
Esta cadeira para crianças pode
igualmente ser utilizada nos lugares
não equipados com fixações ISOFIX.
Nesses casos é obrigatoriamente fixa
ao veículo através do cinto de segurança de
três pontos.

Siga as indicações de montagem da
cadeira para crianças inscritas no manual
de instalação fornecido pelo fabricante
da mesma.

Uma instalação mal efectuada de uma
cadeira para crianças num veículo
compromete a protecção da mesma
em caso de colisão.
RECOMENDADA PELA PEUGEOT E HOMOLOGADA PARA O SEU VEÍCULO


O seu veículo foi homologado segundo a
nova regulamentação ISOFIX.
Trata-se de três anéis para cada assento
lateral do banco traseiro:


- dois anéis à frente, situados entre o
encosto e o assento do banco do veículo,

- um anel atrás, para a fixação do cinto
alto, chamada TOP TETHER.
Este sistema de fi xação ISOFIX assegura-lhe
uma montagem fi ável, sólida e rápida, da cadeira
para crianças no seu veículo.
As cadeiras para crianças ISOFIX estão
equipadas com dois trincos que vêm
facilmente integrar-se nos dois anéis
dianteiros.

130


Crianças a bordo


TABELA RECAPITULATIVA PARA A LOCALIZAÇÃO DAS CADEIRAS PARA CRIANÇA ISOFIX (COMBI)

Conforme a regulamentação europeia, esta tabela indica as possibilidades de instalação das cadeiras para crianças ISOFIX nos lugares
equipados com fixações ISOFIX no veículo.
Para as cadeiras para crianças ISOFIX universais e semi-universais, a classe de tamanho ISOFIX da cadeira para crianças, determinada
por uma letra entre A
e G
, encontra-se indicada na cadeira para crianças junto ao logótipo ISOFIX.

IUF:
lugar adaptado à instalação de uma cadeira para crianças I
sofi x U
niversal, "De frente para a estrada", fi xa com a correia superior "Top Tether":

IL-SU:
lugar adaptado à instalação de uma cadeira para crianças I
sofix S
emi- U
niversal ou seja:


- "de costas para a estrada" equipada com uma correia superior "Top Tether" ou um suporte,

- "de frente para a estrada" equipada com um suporte,
Para fixar a correia superior "Top Tether", consulte o capitulo "Fixações ISOFIX".

X:
lugar não adaptado à instalação de uma cadeira ISOFIX da classe de tamanho indicada.



Peso da criança
/idade aproximada


Inferior a 10 kg
(grupo 0)

Até cerca de
6 meses

Inferior a 10 kg
(grupo 0)

Inferior a 13 kg
(grupo 0+)

Até cerca de 1 ano

De 9 a 18 kg (grupo 1)

De 1 a cerca de 3 anos


Tipo de cadeira para crianças ISOFIX


Berço

*


"de costas para a
estrada"


"de costas
para a estrada"


" de frente para a
estrada"



Classe de tamanho ISOFIX


F


G


C


D


E


C


D


A


B


B1


Cadeiras para crianças ISOFIX universais e
semi-universais que podem ser instaladas
nos lugares traseiros laterais


X


IL-SU


IL-SU

IUF


*
As cadeiras tipo ovo e os berços não podem ser instalados no lugar do passageiro dianteiro.

17
0

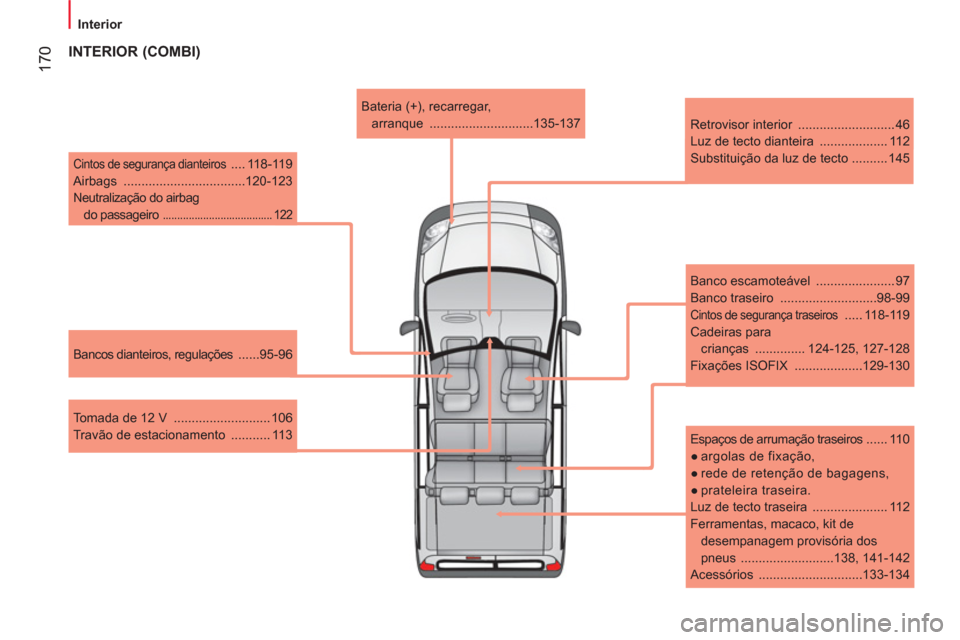

Interior



Cintos de segurança dianteiros .... 118-119
Airbags ..................................120-123
Neutralização do airbag
do passageiro
...................................... 122


Bancos dianteiros, regulações ......95-96

Tomada de 12 V ........................... 106
Travão de estacionamento ........... 113
Bateria (+), recarregar,
arranque .............................135-137

Retrovisor interior ........................... 46
Luz de tecto dianteira ................... 112
Substituição da luz de tecto .......... 145

Banco traseiro ...........................98-99

Cintos de segurança traseiros ..... 118-119
Cadeiras para
crianças .............. 124-125, 127-128
Fixações ISOFIX ...................129-130

Espaços de arrumação traseiros ...... 110


●
argolas de fixação,

●
rede de retenção de bagagens,

●
prateleira traseira.
Luz de tecto traseira ..................... 112
Ferramentas, macaco, kit de
desempanagem provisória dos
pneus ..........................138, 141-142
Acessórios .............................133-134



INTERIOR (COMBI)


Banco escamoteável ...................... 97

17
1
8
LOCALIZA
ÇÃO

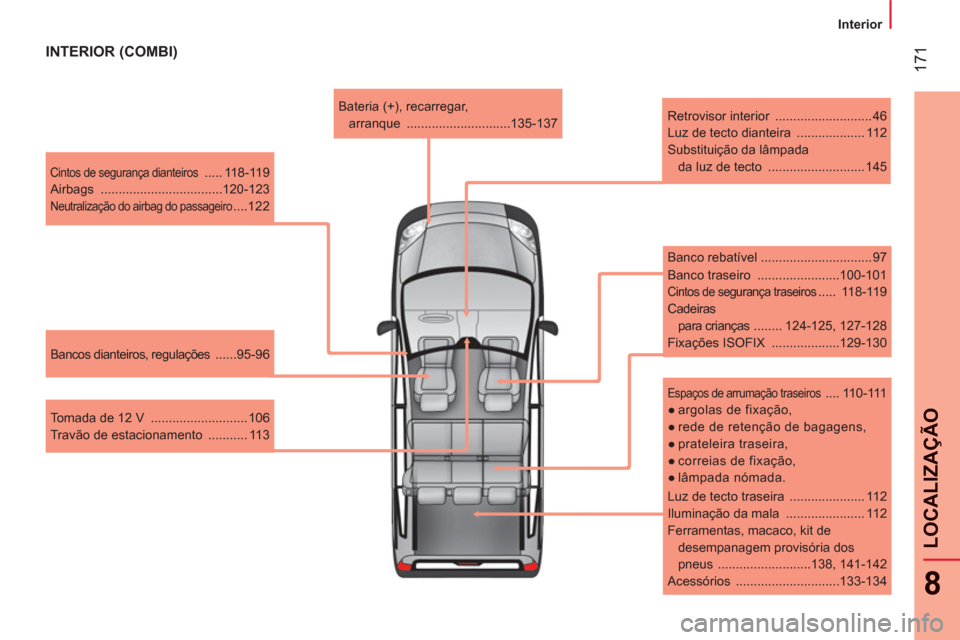

Interior


Cintos de segurança dianteiros ..... 118-119
Airbags ..................................120-123

Neutralização do airbag do passageiro ....122



Bancos dianteiros, regulações ......95-96

Tomada de 12 V ........................... 106
Travão de estacionamento ........... 113
Bateria (+), recarregar,
arranque .............................135-137
Retrovisor interior ........................... 46
Luz de tecto dianteira ................... 112
Substituição da lâmpada
da luz de tecto ........................... 145

Banco traseiro .......................100-101

Cintos de segurança traseiros ..... 118-119
Cadeiras
para crianças
........ 124-125, 127-128
Fixações ISOFIX ...................129-130


Espaços de arrumação traseiros .... 110-111


●
argolas de fixação,

●
rede de retenção de bagagens,

●
prateleira traseira,

●
correias de fixação,

●
lâmpada nómada.



INTERIOR (COMBI)


Banco rebatível ............................... 97

Luz de tecto traseira ..................... 112
Iluminação da mala ...................... 112
Ferramentas, macaco, kit de
desempanagem provisória dos
pneus ..........................138, 141-142
Acessórios .............................133-134
