3
71
Komfor t

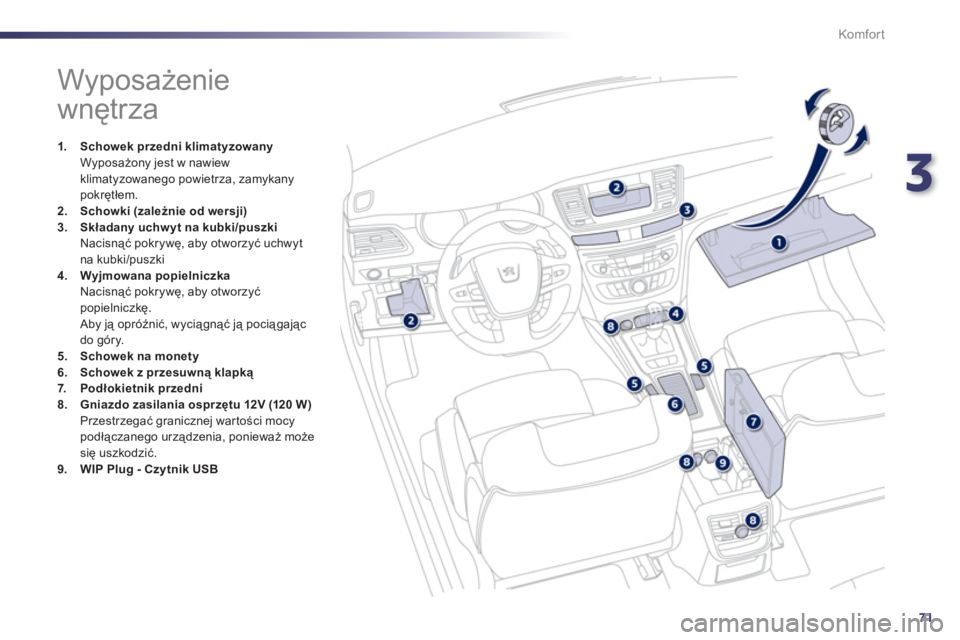

Wyposażenie
wnętrza
1.Schowek przedni klimatyzowany Wyposażony jest w nawiew
klimatyzowanego powietrza, zamykanypokrętłem.2.Schowki (zależnie od wersji)
3. Składany uchwyt na kubki/puszki
Nacisnąć pokrywę, aby otworzyć uchwyt
na kubki/puszki4.Wyjmowana popielniczka Nacisnąć pokrywę, aby otworzyć popielniczkę.
Aby ją opróźnić, wyciągnąć ją pociągając
do góry.
5.Schowek na monety6. Schowek z przesuwną klapką7.Podłokietnik przedni8.Gniazdo zasilania osprzętu 12V (120 W) Przestrzegać granicznej wartości mocypodłączanego urządzenia, ponieważ możesię uszkodzić.9.WIP Plug - Czytnik USB

72
!
Komfor t

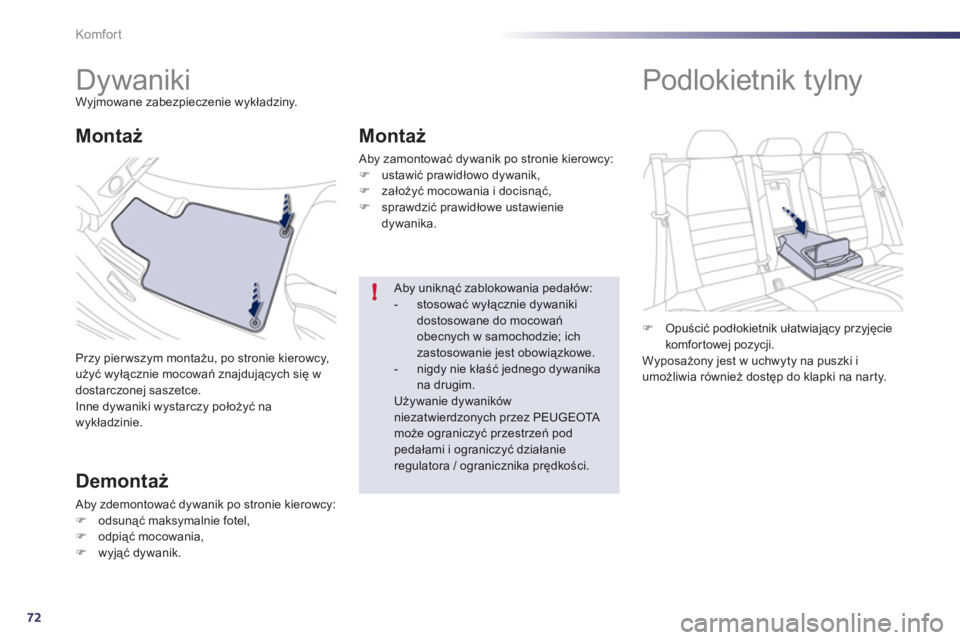

Dywaniki Wyjmowane zabezpieczenie wykładziny.
Przy pierwszym montażu, po stronie kierowcy,
użyć wyłącznie mocowań znajdujących się w
dostarczonej saszetce.
Inne d
ywaniki wystarczy położyć na
wykładzinie.
Montaż
Demonta
ż
Aby zdemontować dywanik po stronie kierowcy: )odsunąć maksymalnie fotel,)odpiąć mocowania, )wyjąć dywanik.



Montaż

Aby zamontować dywanik po stronie kierowcy: )
ustawić prawidłowo dywanik, )
założyć mocowania i docisnąć,)
sprawdzić prawidłowe ustawienie
dywanika.

Aby uniknąć zablokowania pedałów: - stosować wyłącznie dywanikidostosowane do mocowań obecnych w samochodzie; ich zastosowanie jest obowiązkowe. - nigdy nie kłaść jednego dywanikana drugim.Używanie dywaników niezatwierdzonych przez PEUGEOTA może ograniczyć przestrzeń podpedałami i ograniczyć działanieregulatora / ogranicznika prędkości.
)Opuścić podłokietnik ułatwiający przyjęcie
komfor towej pozycji.
Wyposażony jest w uchwyty na puszki i
umożliwia również dostęp do klapki na nar ty.









Podlokietnik tylny

3
73
i
Komfor t

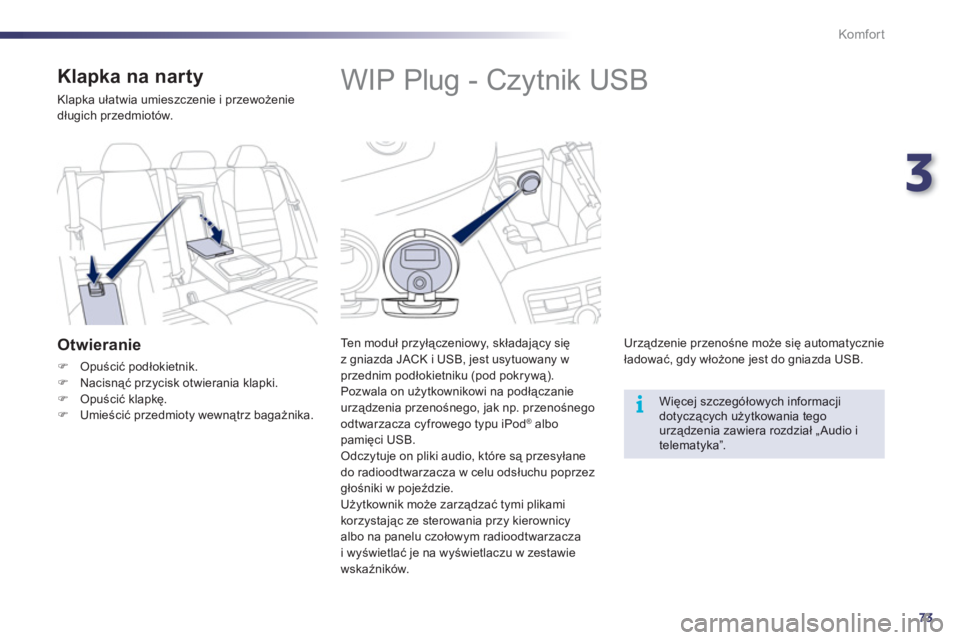

WIP Plug - Czytnik USB
Te n m o d uł przyłączeniowy, składający sięz gniazda JACK i USB, jest usytuowany wprzednim podłokietniku (pod pokrywą).
Pozwala on użytkownikowi na podłączanie
urządzenia przenośnego, jak np. przenośnego
odtwarzacza cyfrowego typu iPod®albopamięci USB. Odczytuje on pliki audio, które są przesyłane
do radioodtwarzacza w celu odsłuchu poprzez głośniki w pojeździe.
Użytkownik może zarządzać tymi plikami
korzystając ze sterowania przy kierownicy
albo na panelu czołowym radioodtwarzacza i wyświetlać je na wyświetlaczu w zestawiewskaźników.
Urządzenie przenośne może się automatycznie
ładować, gdy włożone jest do gniazda USB.


Więcej szczegółowych informacji dotyczących użytkowania tegourządzenia zawiera rozdział „ Audio i telematyka”.
Klapka na narty
Klapka ułatwia umieszczenie i przewożenie
długich przedmiotów.


Otwieranie
)Opuścić podłokietnik. )Nacisnąć przycisk otwierania klapki.)Opuścić klapkę. )Umieścić przedmioty wewnątrz bagażnika.

74
Komfor t

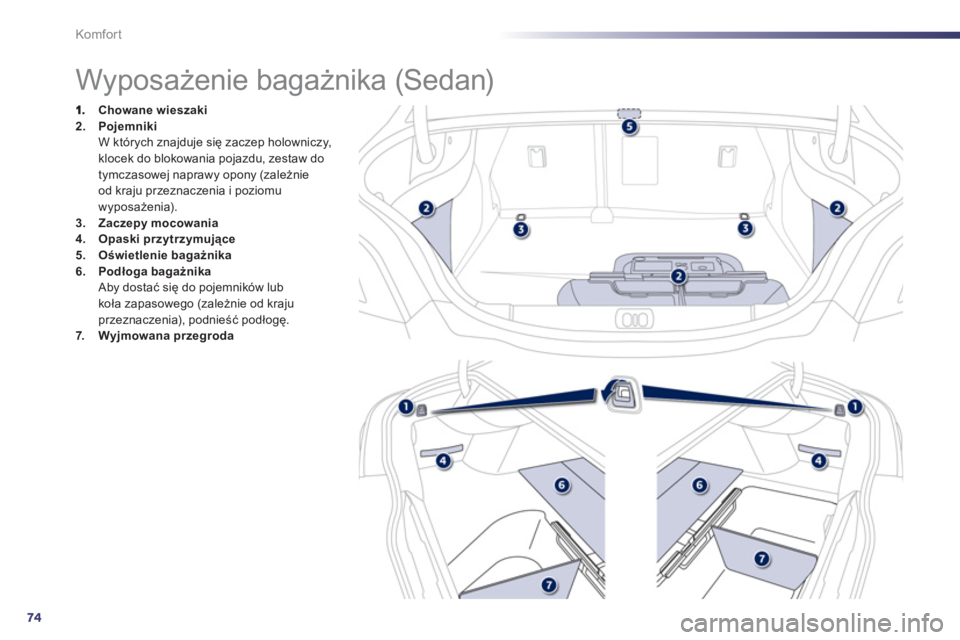

Wyposażenie bagażnika (Sedan)
Chowane wieszaki2.PojemnikiW których znajduje się zaczep holowniczy, klocek do blokowania pojazdu, zestaw do
tymczasowej naprawy opony (zależnie
od kraju przeznaczenia i poziomu
wyposażenia).3.Zaczepy mocowania4.Opaski przytrzymujące5.Oświetlenie bagażnika6.Podłoga bagażnikaAby dostać się do pojemników lub koła zapasowego (zależnie od kraju przeznaczenia), podnieść podłogę. 7.Wyjmowana przegroda

3
75
Komfor t

















Wyposażenie bagażnika (SW)
1.Oświetlenie bagażnika2.Dźwignie składania foteli tylnych3.Chowane wieszaki
4.Gniazdo zasilania osprzętu 12V(maksymalnie 120 W)5.Pojemniki W których znajduje się zaczep holowniczy,
klocek do blokowania pojazdu, zestaw do
t
ymczasowej naprawy opony (zależnie
od kraju przeznaczenia i poziomu
wyposażenia).
6. Zaczepy mocowania7.Zasłona bagaży (patrz następna strona)
8.Podłoga bagażnika Aby dostać się do pojemników lub
koła zapasowego (zależnie od kraju przeznaczenia), ustawić podłogę wpozycji pionowej.

76
Komfor t

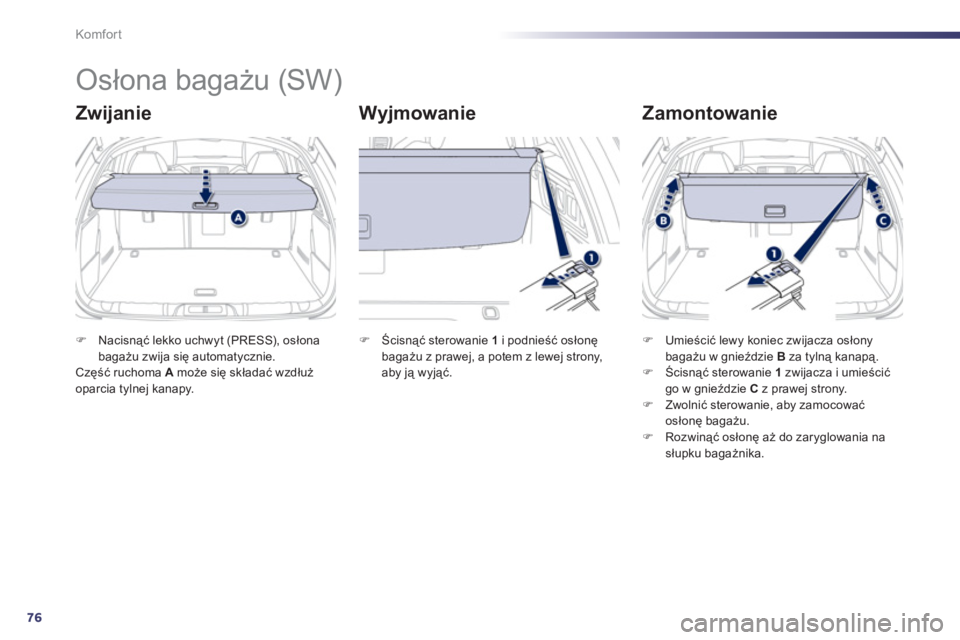

Osłona bagażu (SW)
Zwijanie
Wyjmowanie
Zamontowanie
)Nacisnąć lekko uchwyt (PRESS), osłonabagażu zwija się automatycznie. Część ruchoma Amoże się składać wzdłuż
oparcia tylnej kanapy.
) Ścisnąć sterowanie 1i podnieść osłonę bagażu z prawej, a potem z lewej strony,
aby ją wyjąć.

)Umieścić lewy koniec zwijacza osłonybagażu w gnieździe B
za tylną kanapą.)Ścisnąć sterowanie 1
zwijacza i umieścićgo w gnieździe C
z prawej strony.)Zwolnić sterowanie, aby zamocować
osłonę bagażu.
)Rozwinąć osłonę aż do zaryglowania na słupku bagażnika.

3
77
!
i
Komfor t

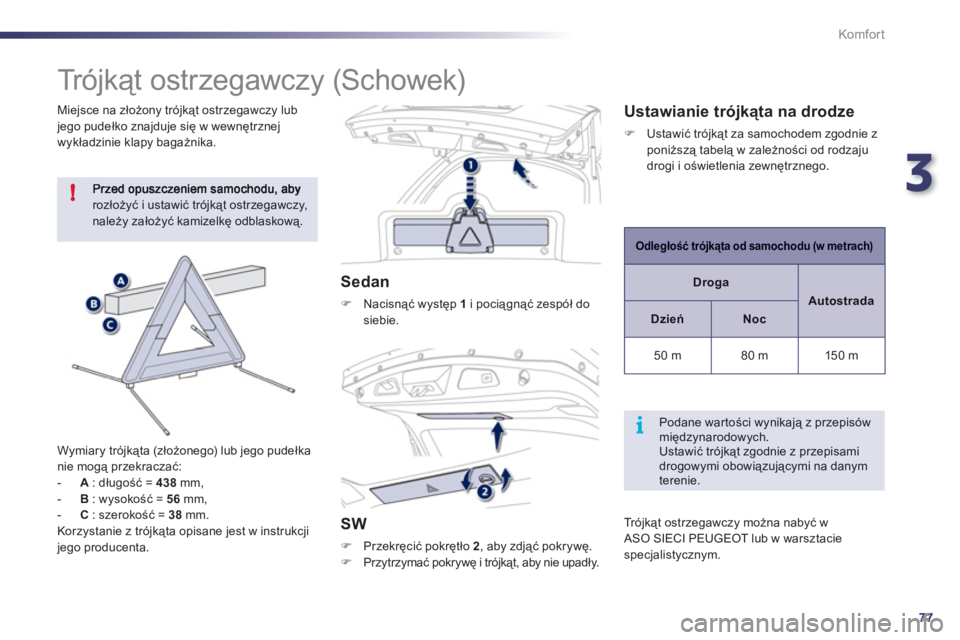

Tr ó j kąt ostrzegawczy (Schowek)
rozłożyć i ustawić trójkąt ostrzegawczy, należy założyć kamizelkę odblaskową.

Wymiary trójkąta
(złożonego) lub jego pudełkanie mogą przekraczać:

-
A: długość = 438mm,
-
B: wysokość = 56mm,

- C: szerokość = 38
mm.
Korzystanie z trójkąta opisane jest w instrukcji
jego producenta.
Sedan
)
Nacisnąć występ 1i pociągnąć zespół do siebie.
SW
)
Przekręcić pokrętło 2
, aby zdjąć pokrywę.)
Przytrzymać pokrywę i trójkąt, aby nie upadły.

Miejsce na złożony trójkąt ostrzegawczy lub
jego pudełko znajduje się w wewnętrznej
wykładzinie klapy bagażnika.


Ustawianie trójkąta na drodze
)
Ustawić trójkąt za samochodem zgodnie z poniższą tabelą w zależności od rodzaju
drogi i oświetlenia zewnętrznego.
Odległość trójkąta od samochodu (w metrach)
Droga
Autostrada
DzieńNoc

50 m 80 m
150 m

Podane wartości wynikają z przepisów międzynarodowych.
Ustawić trójkąt zgodnie z przepisamidrogowymi obowiązującymi na danymterenie.

Tr ó j kąt ostrzegawczy można nabyć w
ASO SIECI PEUGEOT lub w warsztacie specjalistycznym.

78
i
Komfor t

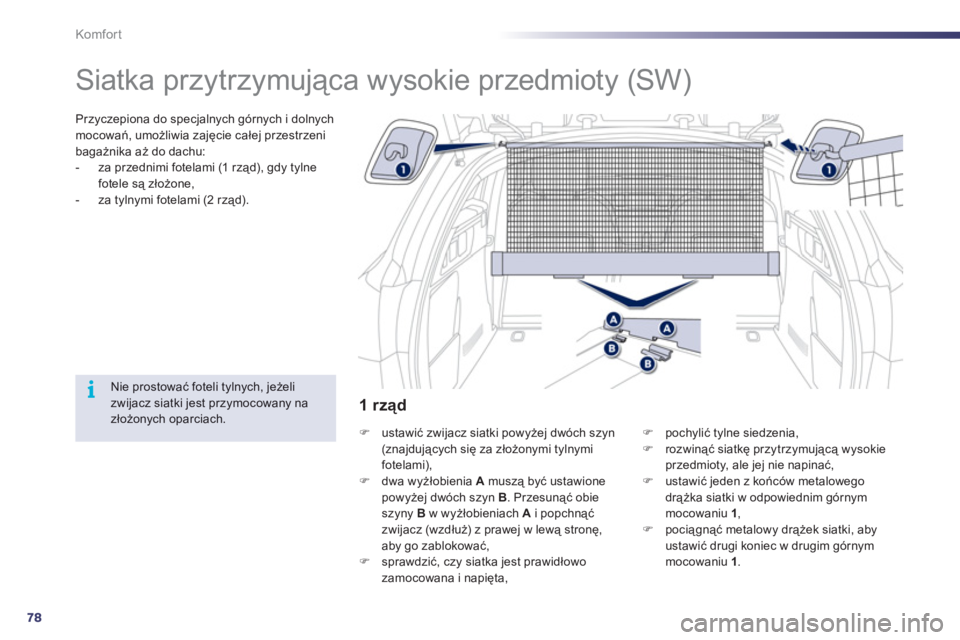

Siatka przytrzymująca wysokie przedmioty (SW)
Przyczepiona do specjalnych górnych i dolnychmocowań, umożliwia zajęcie całej przestrzeni
bagażnika aż do dachu:
- za przednimi fotelami (1 rząd), gdy tylne
fotele są złożone,
- za tylnymi
fotelami (2 rząd).



Nie prostować foteli tylnych, jeżelizwijacz siatki jest przymocowany nazłożonych oparciach. )
ustawić zwijacz siatki powyżej dwóch szyn(znajdujących się za złożonymi tylnymifotelami), )
dwa wyżłobienia Amuszą być ustawione
powyżej dwóch szyn B. Przesunąć obie szyny Bw wyżłobieniach Ai popchnąć
zwijacz (wzdłuż) z prawej w lewą stronę,
ab
y go zablokować, )
sprawdzić, czy siatka jest prawidłowo
zamocowana i napięta,
)pochylić tylne siedzenia,)rozwinąć siatkę przytrzymującą wysokieprzedmioty, ale jej nie napinać,)ustawić jeden z końc
