2011 Peugeot 508 Instrukcja Obsługi (in Polish)

7
167
!
!
Bezpieczeństwo


Wyłączenie

Tylko poduszka powietrzna po stronie pasażera może być wyłączona: )przy wyłączonym zapłonie
włożyü
klucz do wyłącznika poduszki powietrznej
pasażera,)przekręcić klucz w położenie "OFF",)następnie wyjąć klucz nie zmieniając jegopołożenia.
W zależności od wersji pojazdu takontrolka zaświeci się w zestawiewskaźników lub na wyświetlaczu
kontrolek pasa bezpieczeństwa i przedniejpoduszki powietrznej pasażera po włączeniu
zapłonu oraz przez cały czas, gdy poduszkapowietrzna jest wyłączona.

Aby zapewnić bezpieczeństwo dziecka wprzypadku montażu fotelika dziecięcego na przednim fotelu pasażera w pozycji "tyłem do kierunku jazdy", należy bezwzględnie wyłączyć przednią poduszkę powietrzną pasażera.W przeciwnym razie dziecko narażone będzie na poważne obrażenia ciała lubśmierć w momencie wyzwolenia poduszki powietrznej pasażera.

Jeżeli co najmniej jedna z dwóch kontrolek poduszek powietrznych zaświeci się na stałe,nie należy instalować fotelika dziecięcego na przednim fotelu.
Przeprowadzić kontrolę w ASO SIECIPEUGEOT lub w warsztacie specjalistycznym.
Ponowne włączenie
Po wyjęciu fotelika dziecięcego należy przekręcić przełącznik w położenie "ON"wcelu ponownej aktywacji poduszki powietrznejpasażera jadącego z przodu.

Po włączeniu zapłonu kontrolka
zapala się na wyświetlaczu pas

168
!
Bezpieczeństwo
Boczne poduszki powietrzne
Aktywacja
Boczne poduszki powietrzne wyzwalają siępojedyńczo, w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy uderzenia B
, prostopadle do osi wzdłużnej samochodu w płaszczyźnie poziomej oraz w
kierunku od zewnątrz do środka samochodu.
Boczna poduszka powietrzna rozwija się pomiędzy biodrem i ramieniem osoby zajmującej przedni fotel samochodu i płytą danych drzwi. W razie silne
go uderzenia bocznego, systemchroni kierowcę i pasażera na przednim siedzeniu,
ograniczając niebezpieczeństwo uszkodzenia
torsu pomiędzy biodrem i ramieniem.
Każda boczna poduszka powietrzna
jest
wbudowana w szkielecie oparcia fotela postronie drzwi.

Strefy wykrywania zderzenia
A.
Strefa uderzenia czołowego.
B. Strefa uderzenia bocznego.
Kurtynowe poduszki
powietrzne

W razie silnego uderzenia bocznego system chroni
kierowcę i pasażerów (z wyjątkiem pasażerana tylnym środkowym siedzeniu), ograniczając niebezpieczeństwo uszkodzenia boku głowy.
Kurtynowa poduszka powietrzna jest zabudowana w słupku i górnej części kabiny.

W przypadku niewielkiego uderzenia lub zahaczenia boku pojazdu lub w przypadku dachowania, poduszka
powietrzna może nie zadziałać. W przypadku uderzenia z przodu lub ztyłu, poduszka nie zadziała.



Aktywacja

Kurtynowe poduszki powietrzne wyzwalają się jednocześnie z odpowiednimi poduszkami
bocznymi w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia B, prostopadle do osi wzdłużnejsamochodu, w płaszczyźnie poziomej oraz w
kierunku od zewnątrz do środka samochodu.
Kurtynowa poduszka powietrzna rozwija się
między osobami zajmującymi przednie lub
tylne fotele samochodu i szybą.
Jeżeli kontrolka zapali się w zestawie
wskaźników, włączy się sygnał
dźwiękowy, a na wyświetlaczu
w zestawie wskaźników pojawi się komunikat, należy skontaktować się
z ASO sieci PEUGEOT lub z warsztatemspecjalistycznym w celu sprawdzenia systemu.Poduszki mogą nie zadziałać w przypadku silnego uderzenia.


Usterka

7
169
!
Bezpieczeństwo

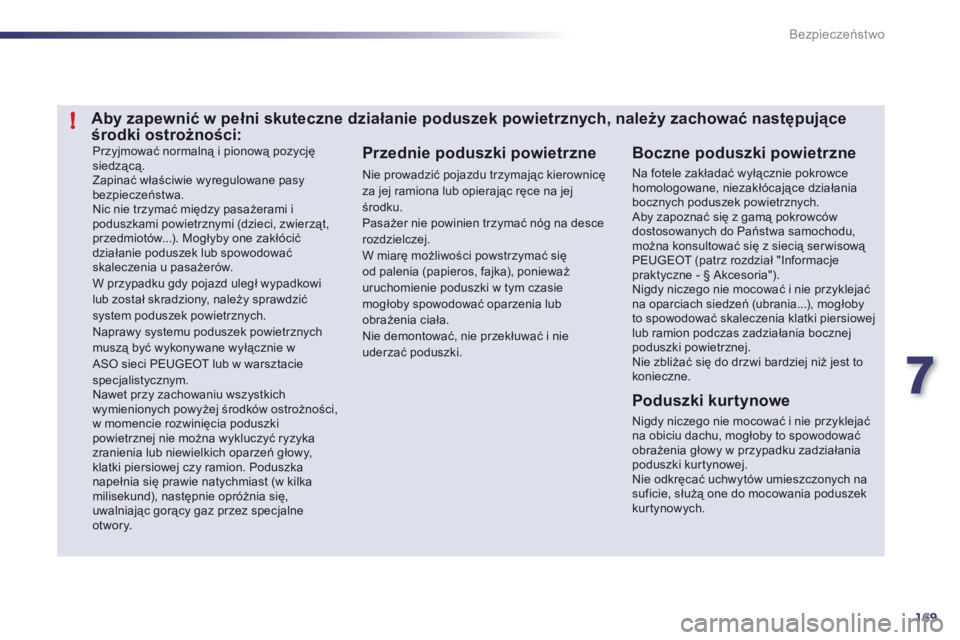

Przyjmować normalną i pionową pozycjęsiedzącą.
Zapinać właściwie wyregulowane pasybezpieczeństwa.
Nic nie trzymać między pasażerami ipoduszkami powietrznymi (dzieci, zwierząt, przedmiotów...). Mogłyby one zakłócić działanie poduszek lub spowodować skaleczenia u pasażerów.
W przypadku gdy pojazd uległ wypadkowilub został skradziony, należy sprawdzić system poduszek powietrznych.
Naprawy systemu poduszek powietrznych muszą być wykonywane wyłącznie w ASO sieci PEUGEOT lub w warsztaciespecjalistycznym. Nawet przy zachowaniu wszystkich wymienionych powyżej środków ostrożności,w momencie rozwinięcia poduszkipowietrznej nie można wykluczyć ryzykazranienia lub niewielkich oparzeń głowy, klatki piersiowej czy ramion. Poduszka napełnia się prawie natychmiast (w kilkamilisekund), następnie opróżnia się,uwalniając gorący gaz przez specjalneotwory.
Boczne poduszki powietrzne
Na fotele zakładać wyłącznie pokrowce homologowane, niezakłócające działania bocznych poduszek powietrznych. Aby zapoznać się z gamą pokrowcówdostosowanych do Państwa samochodu,można konsultować się z siecią serwisową PEUGEOT (patrz rozdział "Informacje praktyczne - § Akcesoria"). Nigdy niczego nie mocować i nie przyklejać na oparciach siedzeń (ubrania...), mogłobyto spowodować skaleczenia klatki piersiowejlub ramion podczas zadziałania bocznej poduszki powietrznej.Nie zbliżać się do drzwi bardziej niż jest to konieczne.


Przednie poduszki powietrzne

Nie prowadzić pojazdu trzymając kierownicęza jej ramiona lub opierając ręce na jej środku.
Pasażer nie powinien trzymać nóg na desce rozdzielczej.
W miarę możliwości powstrzymać sięod palenia (papieros, fajka), ponieważ uruchomienie poduszki w tym czasie mogłoby spowodować oparzenia lub obrażenia ciała.
Nie demontować, nie przekłuwać i nieuderzać poduszki.

Poduszki kurtynowe
Nigdy niczego nie mocować i nie przyklejać na obiciu dachu, mogłoby to spowodowaćobrażenia głowy w przypadku zadziałania poduszki kurtynowej.Nie odkręcać uchwytów umieszczonych nasuficie, służą one do mocowania poduszek kurtynowych.
Aby zapewnić w pełni skuteczne działanie poduszek powietrznych, należy zachować następująceśrodki ostrożności:

170
Informacje praktyczne
pod podłogą. Kompletny zestaw składający się z kompresora
i wkładu ze środkiem uszczelniającym
do tymczasowej naprawy
opony, abymóc dojechać do najbliższego zakładu
wulkanizacyjnego.
Może być stosowany do naprawy większości
otworów, spowodowan
ych przebiciem opony,
znajdujących się na bieżniku lub opasaniu
opony.

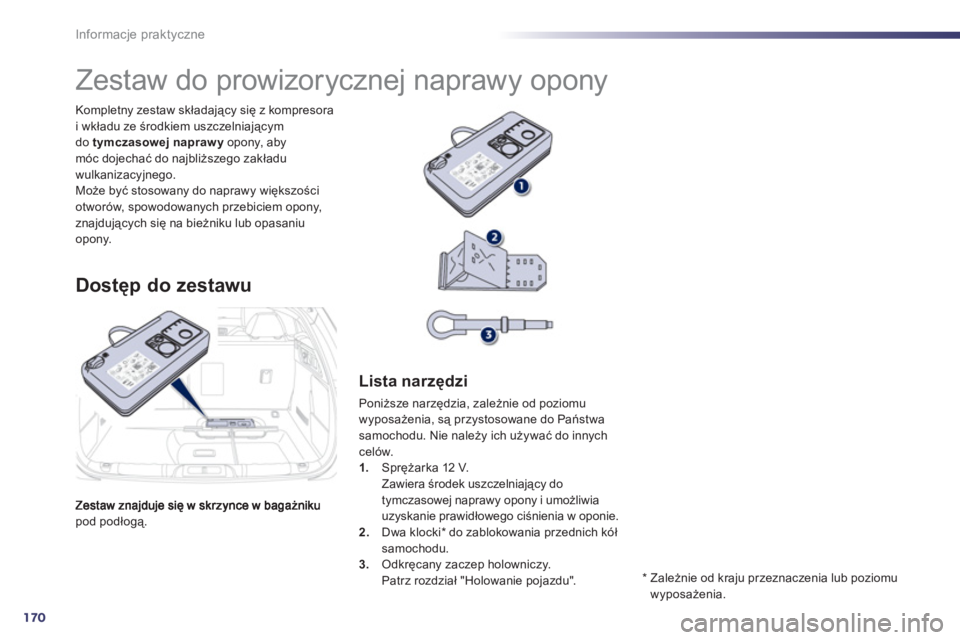

Zestaw do prowizorycznej naprawy opony
Dostęp do zestawu



Lista narzędzi

Poniższe narzędzia, zależnie od poziomu
wyposażenia, są przystosowane do Państwa
samochodu. Nie należ
y ich używać do innych celów.1.Sprężarka 12 V.
Zawiera środek uszczelniający do
t
ymczasowej naprawy opony i umożliwia uzyskanie prawidłowego ciśnienia w oponie.
2. Dwa klocki *
do zablokowania przednich kół samochodu. 3.
Odkręcany zaczep holowniczy.
Patrz rozdział "Holowanie pojazdu".
*
Zależnie od kraju przeznaczenia lub poziomu
wyposażenia.

8
171
i
Informacje praktyczne
A.Przełącznik położenia "Naprawa" lub
"Pompowanie".
B.Przełącznik włącz "I"/ wyłącz "O".C.Przycisk wypuszczania powietrza. D.Ciśnieniomierz (w barach lub p.s.i). E.
Pojemnik z:
- kablem z przejści

172
!i
Informacje praktyczne

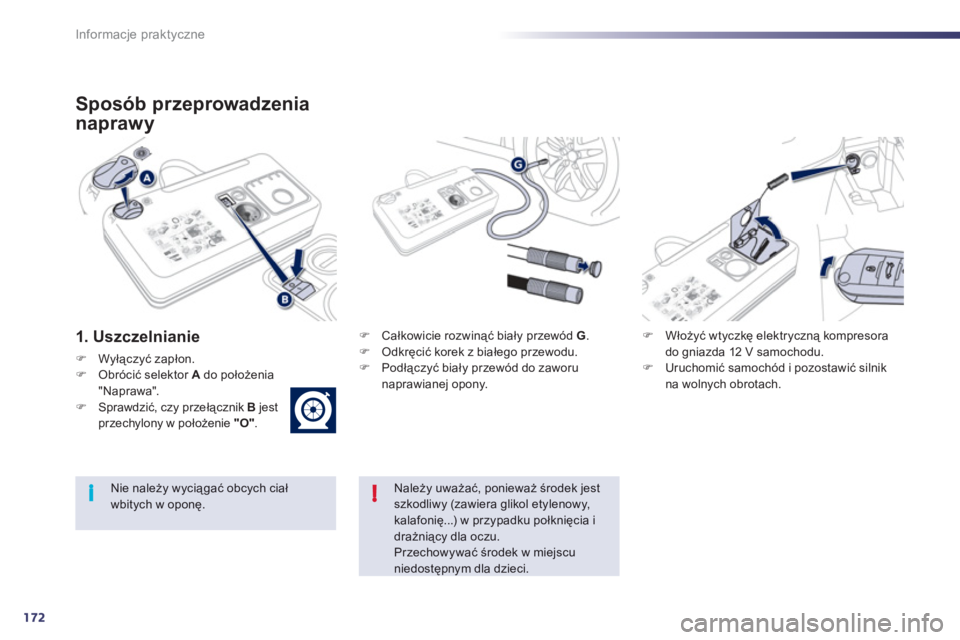

Sposób przeprowadzenia
naprawy
1. Uszczelnianie
)Wyłączyć zapłon.)Obrócić selektor Ado położenia"Naprawa". )
Sprawdzić, czy przełącznik Bjestprzechylony w położenie "O".
)
Całkowicie rozwinąć biały przewód G.)
Odkręcić korek z białego przewodu. )
Podłączyć biały przewód do zaworu
naprawianej opony.
)Włożyć wtyczkę elektryczną kompresora
do gniazda 12 V samochodu.
)Uruchomić samoch

8
173
i
i
Informacje praktyczne

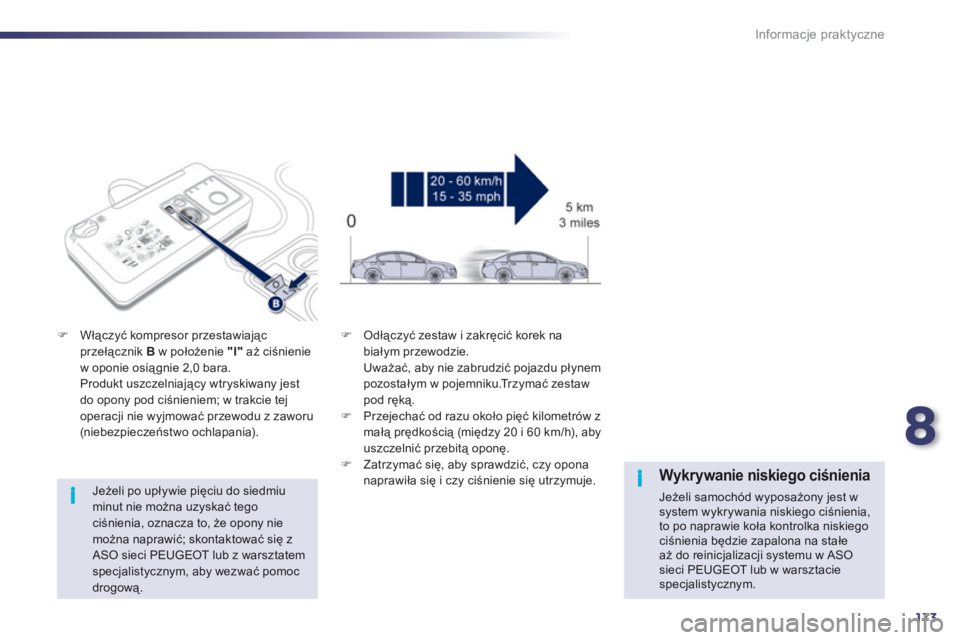

Jeżeli po upływie pięciu do siedmiuminut nie można uzyskać tego ciśnienia, oznacza to, że opony niemożna naprawić; skontaktować się zASO sieci PEUGEOT lub z warsztatemspecjalistycznym, aby wezwać pomoc drogową.
)Włączyć kompresor przestawiającprzełącznik Bw położenie "I"aż ciśnienie
w oponie osiągnie 2,0 bara.
Produkt uszczelniający wtryskiwany jest
do opon
y pod ciśnieniem; w trakcie tejoperacji nie wyjmować przewodu z zaworu(niebezpieczeństwo ochlapania).
)
Odłączyć zestaw i zakręcić korek na białym przewodzie.
Uważać, aby nie zabrudzić pojazdu płynem
pozostałym w pojemniku.Trzymać zestaw
pod ręką.
)
Przejechać od razu około pięć kilometrów z
małą prędkością (między 20 i 60 km/h), abyuszczelnić przebitą oponę.)
Zatrzymać się, aby sprawdzić, czy opona
naprawiła się i czy ciśnienie się utrzymuje.


Wykrywanie niskiego ciśnienia
Jeżeli samochód wyposażony jest wsystem wykrywania niskiego ciśnienia, to po naprawie koła kontrolka niskiego ciśnienia będzie zapalona na stałeaż do reinicjalizacji systemu w ASO sieci PEUGEOT lub w warsztacie specjalistycznym.

174
!
Informacje praktyczne

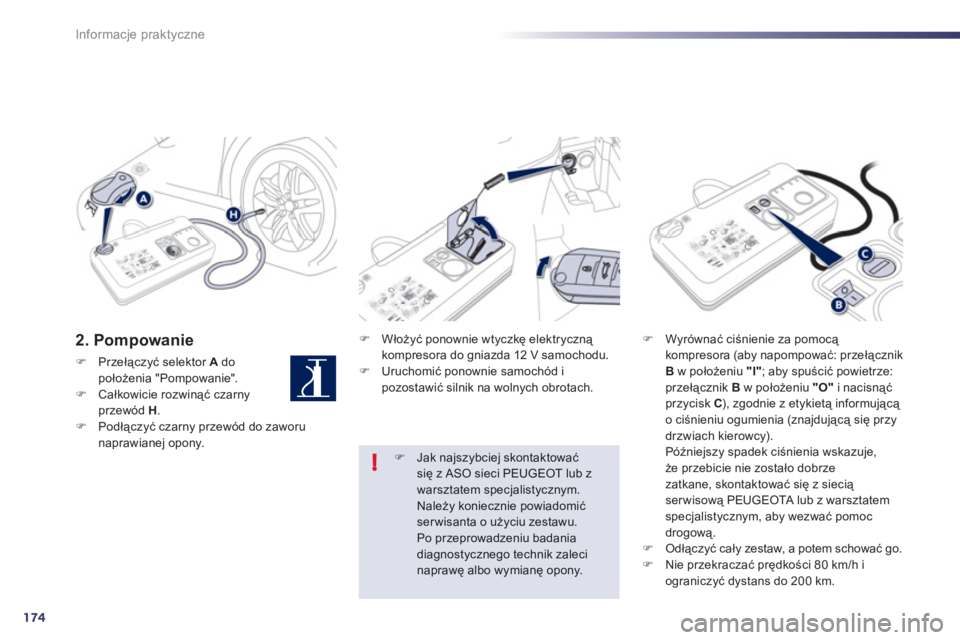

2. Pompowanie
)Przełączyć selektor A
dopołożenia "Pompowanie".)Całkowicie rozwinąć czarny przewód H.)Podłączyć czarny przew
