2011 Peugeot 508 Упутство за употребу (in Serbian)

8
183
i
Praktične informacije












Zamena sijalice


Prednja svetla
Model sa ksenonskim sijalicama i migavcima na prednjoj strani
1.Dnevna svetla/poziciona svetla(LED - diode).2.Oborena svetla/direkciona svetla(D1S-35W).3.Pokazivači pravca (PY21-21W).4.Svetla za maglu (direkciona svetla u
zavisnosti od verzije) (H8).
Model sa halogenim sijalicama
1.Oborena i duga svetla (H7-55W).2.Poziciona svetla (W5-5W).3.Duga svetla (H7-55W).4.Dnevna svetla (SP13-13W).5.Svetla za maglu (direkciona svetla u
zavisnosti od verzije) (H8).6.Pokazivači pravca (PY21-21W).

Kod lampi tipa H7... pazite na pravilan položajprilikom postavljanja kako biste imali što
kvalitetnije osvetljenje.

U određenim klimatskim uslovima(niska temperatura, vlažnost), prisustvoizmaglice na površini prednjih i zadnjih stakala farova je normalno ; ona ćenestati nekoliko minuta nakon paljenjasvetala.

184
!!
Praktične informacije

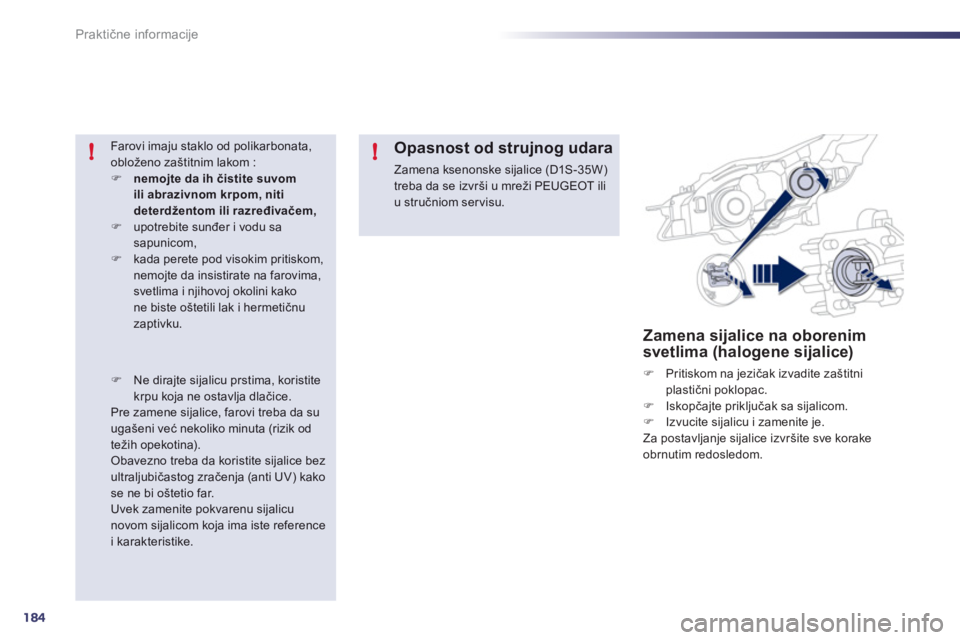

Zamena sijalice na oborenim
svetlima (halogene sijalice)
) Pritiskom na jezičak izvadite zaštitni plastični poklopac. )
Iskopčajte priključak sa sijalicom.)
Izvucite sijalicu i zamenite je.
Za postavljanje sijalice izvršite sve korake obrnutim redosledom.


Farovi imaju staklo od polikarbonata,
obloženo zaštitnim lakom :)nemojte da ih čistite suvom ili abrazivnom krpom, niti deterdžentom ili razređivačem,)upotrebite sunđer i vodu sa sapunicom, )kada perete pod visokim pritiskom, nemojte da insistirate na farovima,svetlima i njihovoj okolini kako ne biste oštetili lak i hermetičnu zaptivku.
Opasnost od strujnog udara
Zamena ksenonske sijalice (D1S-35W) treba da se izvrši u mreži PEUGEOT ili u stručniom servisu.
)Ne dirajte sijalicu prstima, koristite krpu koja ne ostavlja dlačice.Pre zamene sijalice, farovi treba da suugašeni već nekoliko minuta (rizik od
težih opekotina). Obavezno treba da koristite sijalice bezultraljubičastog zračenja (anti UV) kako se ne bi oštetio far.Uvek zamenite pokvarenu sijalicunovom sijalicom koja ima iste referencei karakteristike.

8
185
i
Praktične informacije

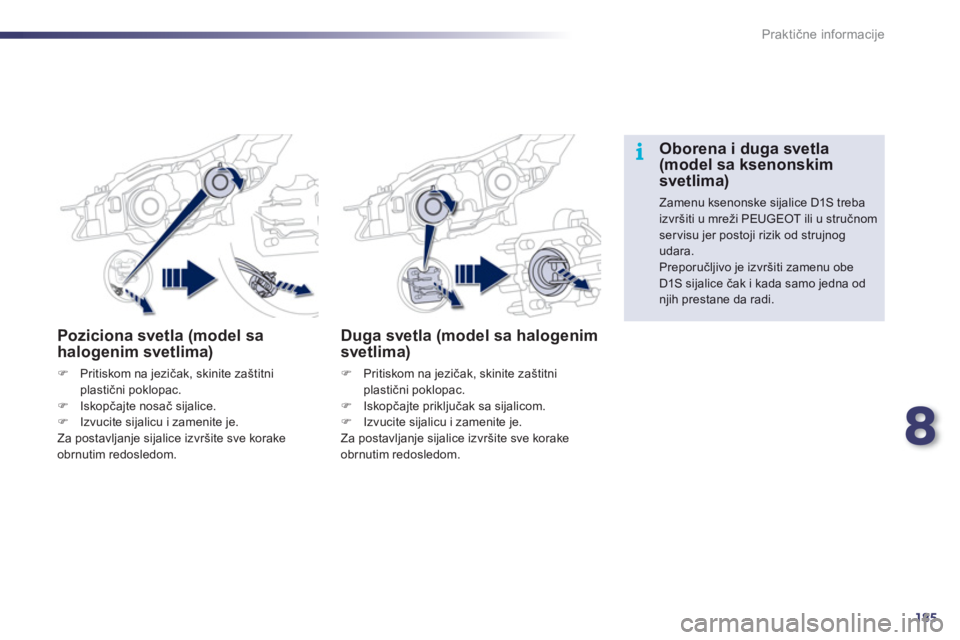

Poziciona svetla (model sa
halogenim svetlima)
)Pritiskom na jezičak, skinite zaštitniplastični poklopac. )Iskopčajte nosač sijalice. )Izvucite sijalicu i zamenite je.
Za postavljanje sijalice izvršite sve korakeobrnutim redosledom.

Duga svetla (model sa halogenim
svetlima)
) Pritiskom na jezičak, skinite zaštitni
plastični poklopac.
)
Iskopčajte priključak sa sijalicom. )
Izvucite sijalicu i zamenite je.
Za postavljanje sijalice izvršite sve korake obrnutim redosledom.








Oborena i duga svetla
(model sa ksenonskim svetlima)

Zamenu ksenonske sijalice D1S trebaizvršiti u mreži PEUGEOT ili u stručnomservisu jer postoji rizik od strujnogudara.
Preporučljivo je izvršiti zamenu obe D1S sijalice čak i kada samo jedna od njih prestane da radi.

186
Praktične informacije
maglu i dnevnih svetala
)
Okrenite točak do kraja prema unutrašnjoj strani da biste lako pristupili blatobranu.)Skinite dva zavr tnja za pričvršćivanje poklopcaza pristup, postavljenog u prolazu točka. )
Odškrinite blatobran.
)Okrenite nosač sijalice za četvrtinu kruga i
izvucite ga. )Iskopčajte priključak nosača sijalice. )Izvucite sijalicu i zamenite je.
Prilikom montaže, izvršite navedene radnje obrnutim redosledom.
Za zamenu ovih sijalica možete se takođe obratiti PEUGEOT mreži ili stručnom servisu.

8
187
Praktične informacije
Pokazivači pravca
)Lezite ispod vozila.)Skinite zavrtanj koji pridržava poklopac.)Skinite poklopac.
)
Okrenite za četvrt kruga nosač lampe i skinite ga. )
Zamenite neispravnu sijalicu.
Prilikom montiranja, obavite navedene radnjeobrnutim redosledom.
Radi zamene ovih sijalica možete da se obratite
mreži PEUGEOT ili stručnom ser visu .
Promena bočnih repetitora ugrađenog migavca

Da biste zamenili ove sijalice, morate se obratiti
mreži PEUGEOT ili stručnom servisu.

Svetla na spoljnim
retrov
izorima
Za zamenu LED diode, morate se obratitiPEUGEOT mreži ili stručnom servisu.

188
i
Praktične informacije

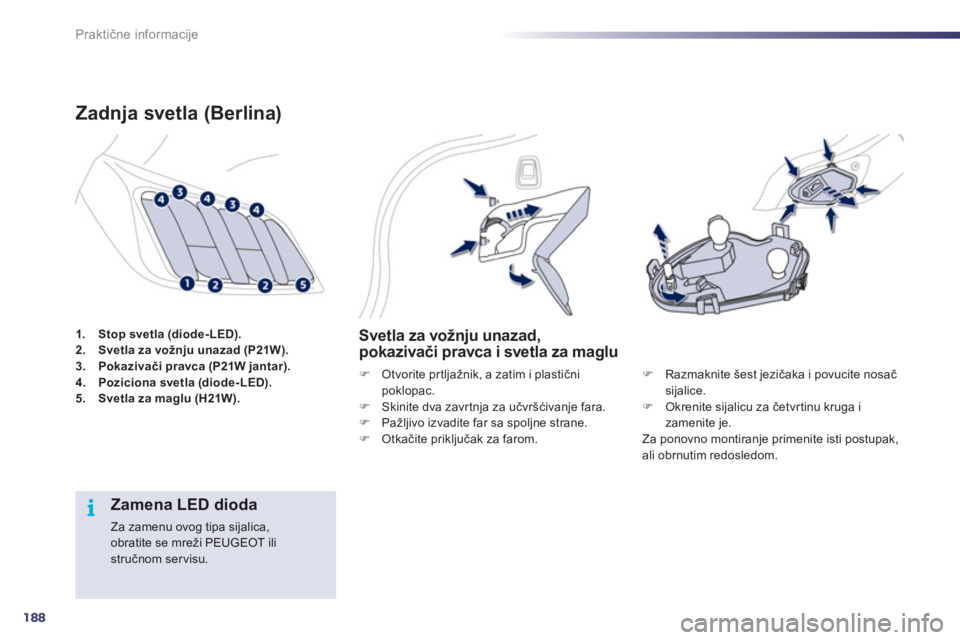

1.Stop svetla (diode-LED).2.Svetla za vožnju unazad (P21W).3. Pokazivači pravca (P21W jantar).4.Poziciona svetla (diode-LED).5.Svetla za maglu (H21W).
Zadnja svetla (Berlina)
Svetla za vožnju unazad,
pokazivači pravca i svetla za maglu
)
Otvorite pr tljažnik, a zatim i plastični poklopac. )
Skinite dva zavr tnja za učvršćivanje fara. )
Pažljivo izvadite far sa spoljne strane.)
Otkačite priključak za farom.
)Razmaknite šest jezičaka i povucite nosač sijalice.)Okrenite sijalicu za četvrtinu kruga i
zamenite je.
Za ponovno montiranje primenite isti postupak,ali obrnutim redosledom.



Zamena LED dioda

Za zamenu ovog tipa sijalica,obratite se mreži PEUGEOT ilistručnom servisu.

8
189
i
Praktične informacije
1.Stop svetla (diode LED).2. Svetla za vožnju unazad (W19W).3.Pokazivači pravca (PY21W-ćilibar).4.Poziciona svetla (diode LED).5.Svetla za maglu (diode LED).




















Zadnja svetla (SW)
)
Otvorite pr tljažnik a zatim skinite poklopac. )
Skinite vodootporni sloj.)
Otkačite priključak za svetlo. )
Izvucite vijak za fiksiranje sijalice.
Pokazivači pravca (na bočnim
stranama)
) Pažljivo izvadite sijalicu sa spoljašnje strane. )
Uklonite vodootpornu zaštitu.)
Otkačite nosač svetla.)
Okrenite za četvrtinu kruga sijalicu i
zamenite je.
Za postavljanje novih, uradite isto ali obrnutim
redom.

Zamena LED dioda
Za zamenu ovog tipa sijalica,obratite se mreži PEUGEOT ilistručnom servisu.

190
Praktične informacije
Svetla za vožnju unazad (vrata prtljažnika)
)Otvorite vrata pr tljažnika a zatim skinitepoklopac.)Otkačite priključak za svetlo.)Skinite šraf za pričvršćivanje svetla.
)
Pažljivo izvucite sijalicu sa spoljašnjestrane.)
Uklonite vodootpornu zaštitu.
)Okrenite za četvrtinu kruga nosač sijalice i
zamenite sijalicu.
Za montiranje, ponovite postupak obrnutim
redosledom.
