2011 Peugeot 308 SW BL Manuel du propriétaire (in French)

12
231
CARACTÉRISTIQUES TECHNIQUES

*

La masse de la remorque freinée peut être, dans la limite du MTRA, augmentée dans la mesure où l’on réduit d’autant le MTAC
du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.

Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge
remorquable mentionnée doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans
votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le moteur ;
lorsque la température extérieure est supérieure à 37 °C, limiter la masse remorquée.

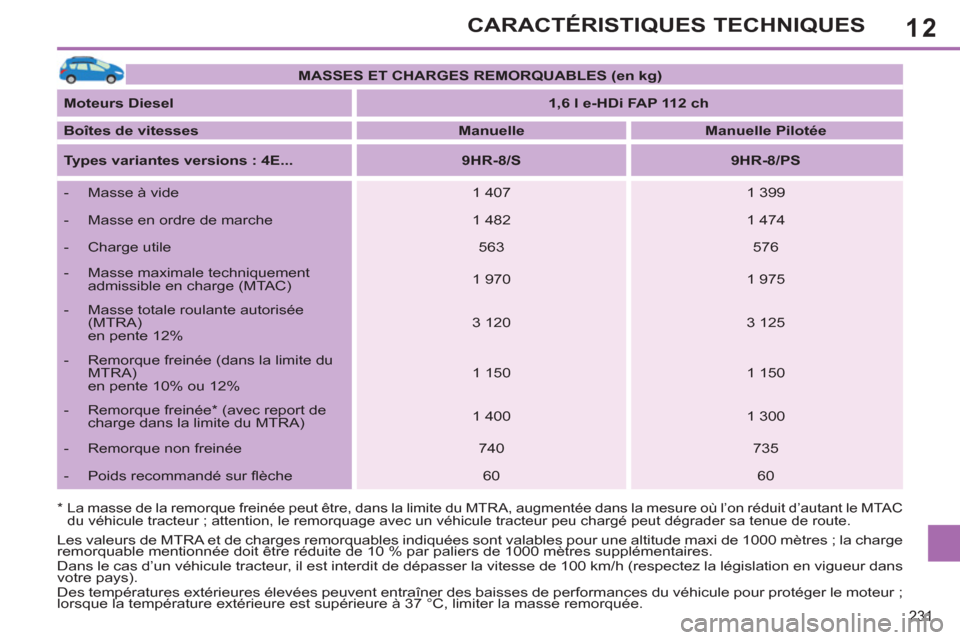

MASSES ET CHARGES REMORQUABLES (en kg)



Moteurs Diesel


1,6 l e-HDi FAP 112 ch



Boîtes de vitesses


Manuelle



Manuelle Pilotée



Types variantes versions :
4E...


9HR-8/S



9HR-8/PS




- Masse à vide
1 407
1 399


- Masse en ordre de marche
1 482
1 474


- Charge utile
563
576


- Masse maximale techniquement
admissible en charge (MTAC)
1 970
1 975


- Masse totale roulante autorisée
(MTRA)
en pente 12%
3 120
3 125


- Remorque freinée (dans la limite du
MTRA)
en pente 10% ou 12%
1 150
1 150


- Remorque freinée * (avec report de
charge dans la limite du MTRA)
1 400
1 300


- Remorque non freinée
740
735


- Poids recommandé sur fl èche
60
60

12
232
CARACTÉRISTIQUES TECHNIQUES

*

La masse de la remorque freinée peut être, dans la limite du MTRA, augmentée dans la mesure où l’on réduit d’autant le MTAC
du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.

Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge
remorquable mentionnée doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans
votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le moteur ;
lorsque la température extérieure est supérieure à 37 °C, limiter la masse remorquée.

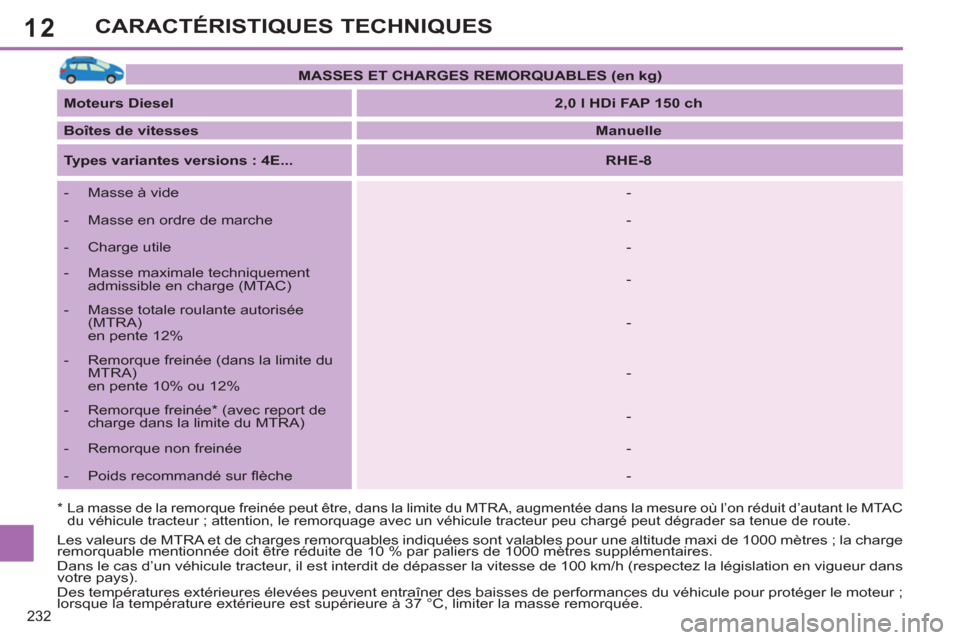

MASSES ET CHARGES REMORQUABLES (en kg)



Moteurs Diesel


2,0 l HDi FAP 150 ch



Boîtes de vitesses


Manuelle



Types variantes versions :
4E...


RHE-8




- Masse à vide
-


- Masse en ordre de marche
-


- Charge utile
-


- Masse maximale techniquement
admissible en charge (MTAC)
-


- Masse totale roulante autorisée
(MTRA)
en pente 12%
-


- Remorque freinée (dans la limite du
MTRA)
en pente 10% ou 12%
-


- Remorque freinée * (avec report de
charge dans la limite du MTRA)
-


- Remorque non freinée
-


- Poids recommandé sur fl èche
-

12
233
CARACTÉRISTIQUES TECHNIQUES

*

La masse de la remorque freinée peut être, dans la limite du MTRA, augmentée dans la mesure où l’on réduit d’autant le MTAC
du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.

Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge
remorquable mentionnée doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans
votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le moteur ;
lorsque la température extérieure est supérieure à 37 °C, limiter la masse remorquée.

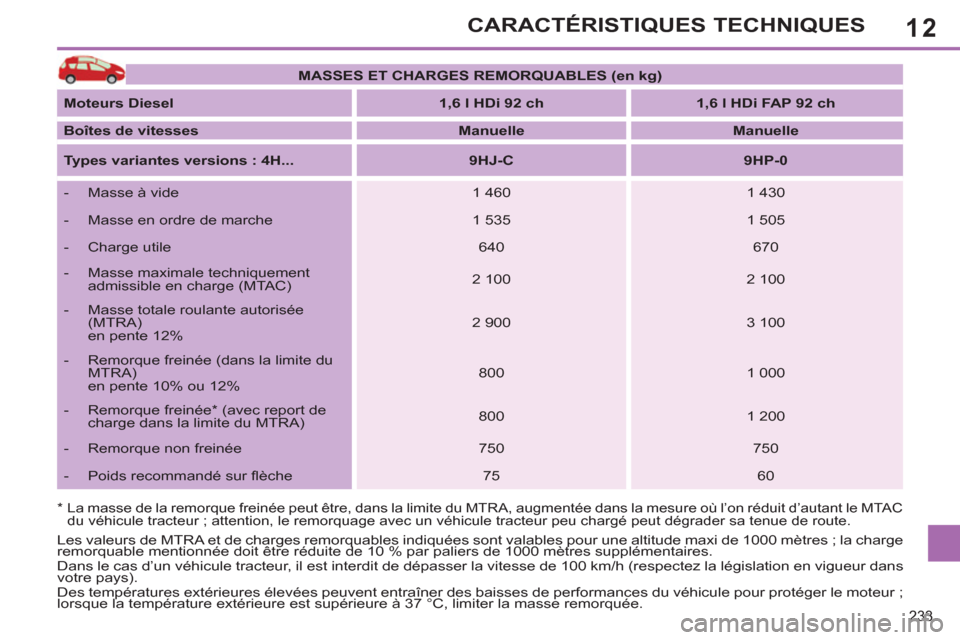

MASSES ET CHARGES REMORQUABLES (en kg)



Moteurs Diesel


1,6 l HDi 92 ch



1,6 l HDi FAP 92 ch



Boîtes de vitesses


Manuelle



Manuelle



Types variantes versions :
4H...


9HJ-C



9HP-0




- Masse à vide
1 460
1 430


- Masse en ordre de marche
1 535
1 505


- Charge utile
640
670


- Masse maximale techniquement
admissible en charge (MTAC)
2 100
2 100


- Masse totale roulante autorisée
(MTRA)
en pente 12%
2 900
3 100


- Remorque freinée (dans la limite du
MTRA)
en pente 10% ou 12%
800
1 000


- Remorque freinée * (avec report de
charge dans la limite du MTRA)
800
1 200


- Remorque non freinée
750
750


- Poids recommandé sur fl èche
75
60

12
234
CARACTÉRISTIQUES TECHNIQUES

*

La masse de la remorque freinée peut être, dans la limite du MTRA, augmentée dans la mesure où l’on réduit d’autant le MTAC
du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.

Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge
remorquable mentionnée doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans
votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le moteur ;
lorsque la température extérieure est supérieure à 37 °C, limiter la masse remorquée.

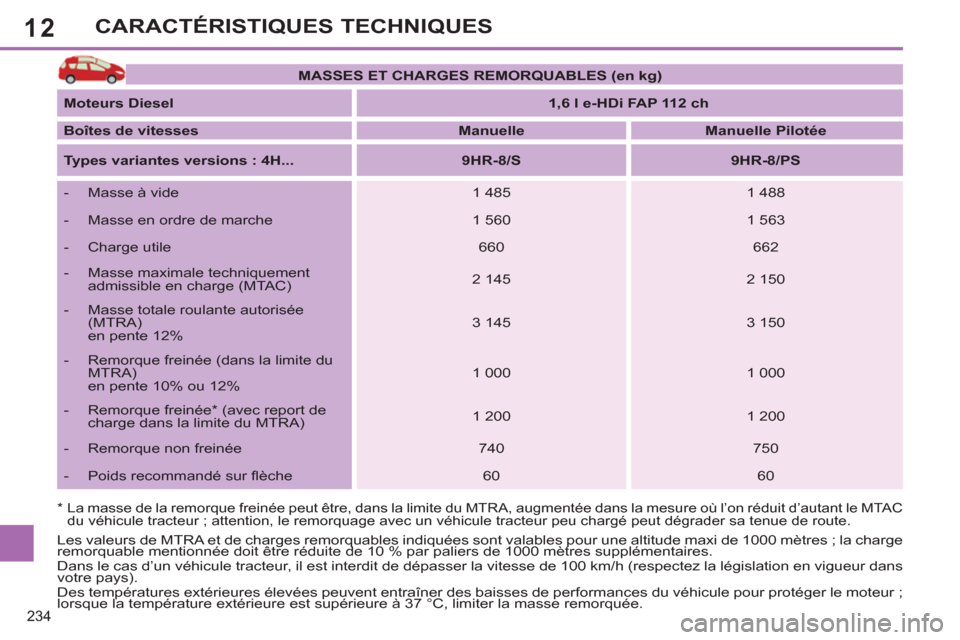

MASSES ET CHARGES REMORQUABLES (en kg)



Moteurs Diesel


1,6 l e-HDi FAP 112 ch



Boîtes de vitesses


Manuelle



Manuelle Pilotée



Types variantes versions :
4H...


9HR-8/S



9HR-8/PS




- Masse à vide
1 485
1 488


- Masse en ordre de marche
1 560
1 563


- Charge utile
660
662


- Masse maximale techniquement
admissible en charge (MTAC)
2 145
2 150


- Masse totale roulante autorisée
(MTRA)
en pente 12%
3 145
3 150


- Remorque freinée (dans la limite du
MTRA)
en pente 10% ou 12%
1 000
1 000


- Remorque freinée * (avec report de
charge dans la limite du MTRA)
1 200
1 200


- Remorque non freinée
740
750


- Poids recommandé sur fl èche
60
60

12
235
CARACTÉRISTIQUES TECHNIQUES

*

La masse de la remorque freinée peut être, dans la limite du MTRA, augmentée dans la mesure où l’on réduit d’autant le MTAC
du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.

Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge
remorquable mentionnée doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans
votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le moteur ;
lorsque la température extérieure est supérieure à 37 °C, limiter la masse remorquée.

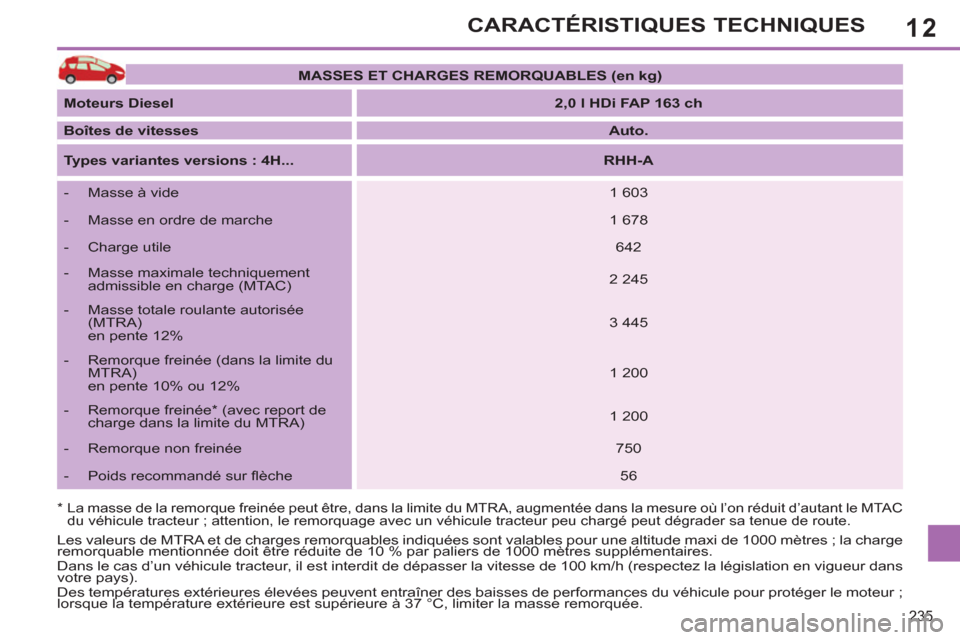

MASSES ET CHARGES REMORQUABLES (en kg)



Moteurs Diesel


2,0 l HDi FAP 163 ch



Boîtes de vitesses


Auto.



Types variantes versions :
4H...


RHH-A




- Masse à vide
1 603


- Masse en ordre de marche
1 678


- Charge utile
642


- Masse maximale techniquement
admissible en charge (MTAC)
2 245


- Masse totale roulante autorisée
(MTRA)
en pente 12%
3 445


- Remorque freinée (dans la limite du
MTRA)
en pente 10% ou 12%
1 200


- Remorque freinée * (avec report de
charge dans la limite du MTRA)
1 200


- Remorque non freinée
750


- Poids recommandé sur fl èche
56

12
236
CARACTÉRISTIQUES TECHNIQUES

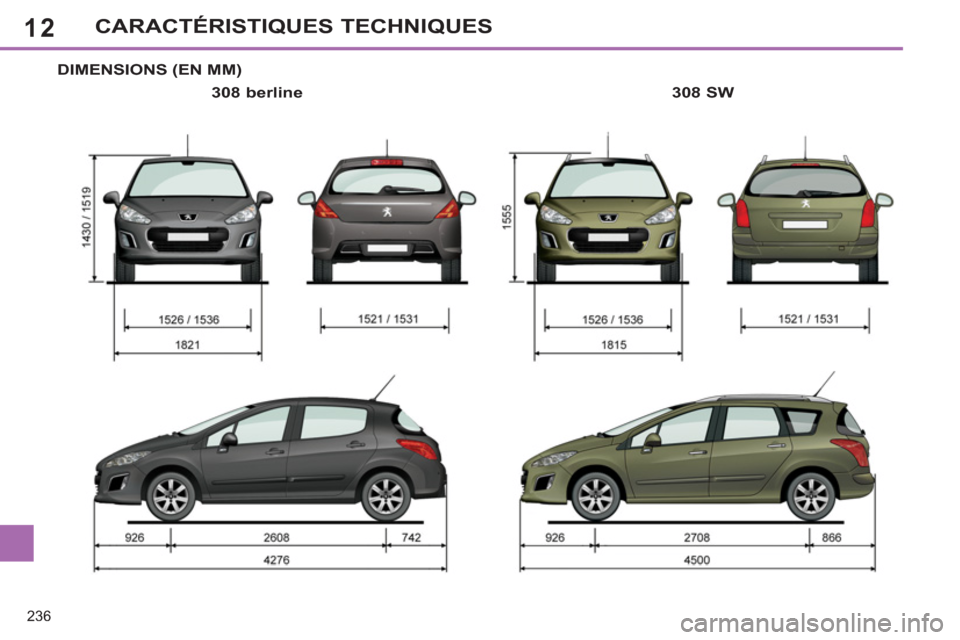

DIMENSIONS (EN MM)

308 berline
308 SW

12
i
237
CARACTÉRISTIQUES TECHNIQUES
ÉLÉMENTS D’IDENTIFICATION
Différents dispositifs de marquage visi-
bles pour l’identifi cation et la recherche
du véhicule.
Une pression de gonfl age insuffi -
sante augmente la consommation
de carburant.
Le contrôle de la pression de gon-
fl age doit être effectué à froid au
moins tous les mois.


A.
Numéro de série sous le capot
moteur.

Ce numéro est gravé sur la
carrosserie à proximité du support
d’amortisseur.
Pour y accéder, soulevez le cache
plastique.
B.
Numéro de série sur la traverse
inférieure de pare-brise.

Ce numéro est inscrit sur une
étiquette collée et visible à travers
le pare-brise.

C.
Plaque constructeur.

Cette plaque est rivetée sur le
support moteur.
ou

D.
Étiquette constructeur.

Ce numéro est inscrit sur une
étiquette autodestructive collée sur
le pied milieu, côté droit. Cette plaque / étiquette comporte
également les masses à vide (MAV),
maximale techniquement admissible
en charge (MTAC) et totale roulante
autorisée (MTRA).

E.
Étiquette pneumatiques/peinture.



Cette étiquette est collée sur le pied
avant, côté conducteur.
Elle comporte les informations suivan-
tes :


- les pressions de gonfl age à vide et
en charge,

- les dimensions des jantes et des
pneumatiques,

- les marques de pneumatiques
recommandées par le constructeur,

- la pression de gonfl age de la roue
de secours,

- la référence de la couleur de la
peinture.

12
238
CARACTÉRISTIQUES TECHNIQUES
