2011 Peugeot 308 SW BL Instruktionsbog (in Danish)

11
!
!
!
191
PRAKTISKE OPLYSNINGER

Risiko for elektrisk stød
En xenonpære (D1S-35W) skal ud-
skiftes af et PEUGEOT-værksted
eller et kvalifi ceret værksted.

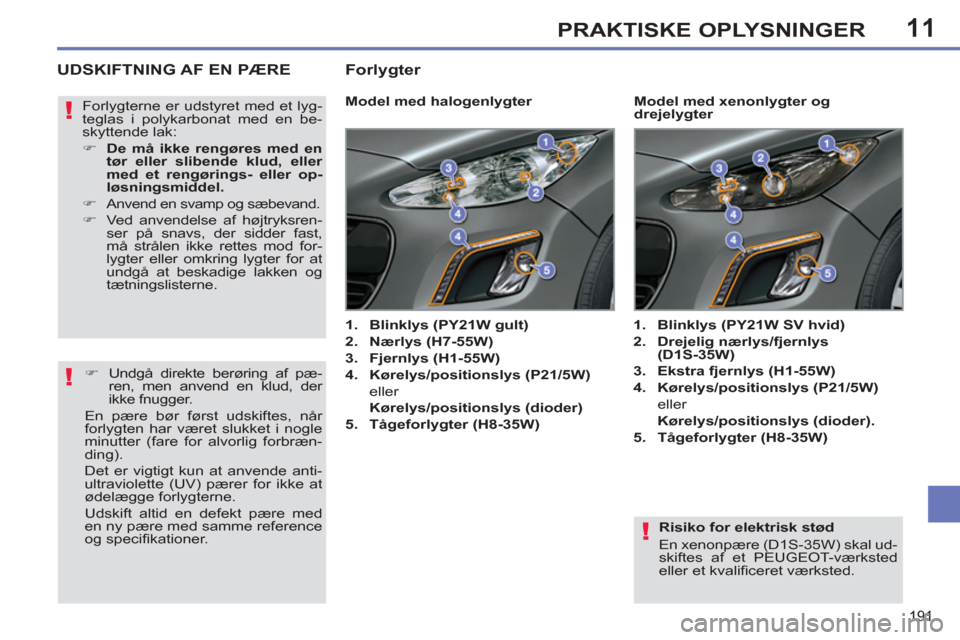

UDSKIFTNING AF EN PÆRE








Model med halogenlygter


1.
Blinklys (PY21W gult)


2.
Nærlys (H7-55W)


3.
Fjernlys (H1-55W)


4.
Kørelys/positionslys (P21/5W)


eller

Kørelys/positionslys (dioder)


5.
Tågeforlygter (H8-35W)





1.
Blinklys (PY21W SV hvid)


2.
Drejelig nærlys/fjernlys
(D1S-35W)


3.
Ekstra fjernlys (H1-55W)


4.
Kørelys/positionslys (P21/5W)


eller
Kørelys/positionslys (dioder).


5.
Tågeforlygter (H8-35W)






























Model med xenonlygter og
drejelygter Forlygterne er udstyret med et lyg-
teglas i polykarbonat med en be-
skyttende lak:


)
De må ikke rengøres med en
tør eller slibende klud, eller
med et rengørings- eller op-
løsningsmiddel.


)
Anvend en svamp og sæbevand.

)
Ved anvendelse af højtryksren-
ser på snavs, der sidder fast,
må strålen ikke rettes mod for-
lygter eller omkring lygter for at
undgå at beskadige lakken og
tætningslisterne.



)
Undgå direkte berøring af pæ-
ren, men anvend en klud, der
ikke fnugger.
En pære bør først udskiftes, når
forlygten har været slukket i nogle
minutter (fare for alvorlig forbræn-
ding).
Det er vigtigt kun at anvende anti-
ultraviolette (UV) pærer for ikke at
ødelægge forlygterne.
Udskift altid en defekt pære med
en ny pære med samme reference
og specifi kationer.


Forlygter

11
i
!
192
PRAKTISKE OPLYSNINGER

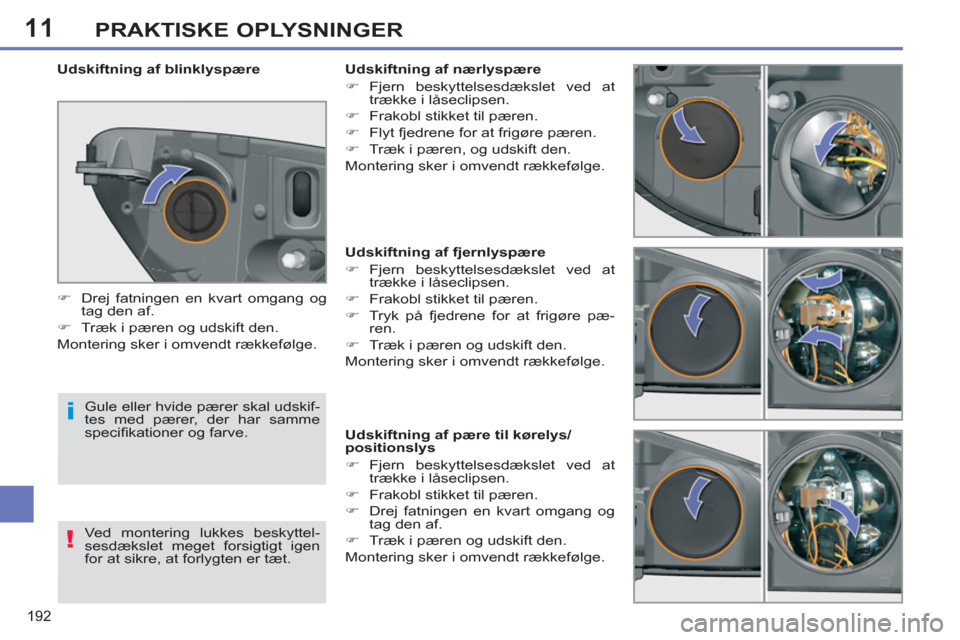

Udskiftning af fjernlyspære


)
Fjern beskyttelsesdækslet ved at
trække i låseclipsen.

)
Frakobl stikket til pæren.

)
Tryk på fjedrene for at frigøre pæ-
ren.

)
Træk i pæren og udskift den.
Montering sker i omvendt rækkefølge.

Udskiftning af pære til kørelys/
positionslys


)
Fjern beskyttelsesdækslet ved at
trække i låseclipsen.

)
Frakobl stikket til pæren.

)
Drej fatningen en kvart omgang og
tag den af.

)
Træk i pæren og udskift den.
Montering sker i omvendt rækkefølge.






Udskiftning af nærlyspære


)
Fjern beskyttelsesdækslet ved at
trække i låseclipsen.

)
Frakobl stikket til pæren.

)
Flyt fjedrene for at frigøre pæren.

)
Træk i pæren, og udskift den.
Montering sker i omvendt rækkefølge.


Udskiftning af blinklyspære


)
Drej fatningen en kvart omgang og
tag den af.

)
Træk i pæren og udskift den.
Montering sker i omvendt rækkefølge.
Gule eller hvide pærer skal udskif-
tes med pærer, der har samme
specifi kationer og farve.
Ved montering lukkes beskyttel-
sesdækslet meget forsigtigt igen
for at sikre, at forlygten er tæt.

11PRAKTISKE OPLYSNINGER







Udskiftning af pære i tågeforlygter


)
Indfør en skruetrækker i midten mel-
lem blinklyset og spejlets sokkel.

)
Vip skruetrækkeren for at kunne
trække blinklyset ud og tag det af.

)
Frakobl stikket til blinklyset.
Montering sker i omvendt rækkefølge.
Kontakt et PEUGEOT-værksted eller et
kvalifi ceret værksted for at købe en så-
dan pære.

Udskiftning af blinklyspære i
sidespejlet
For udskiftning af disse pærer kontak-
tes et PEUGEOT-værksted eller et kva-
lifi ceret værksted.


Udskiftning af kørelys / positionslys
Kontakt et aut. PEUGEOT-værksted
eller et kvalifi ceret værksted for at få
udskiftet denne type lygte med LED-
pærer.

11
i
194
PRAKTISKE OPLYSNINGER
Baglygter


1.
Stoplys/positionslys (P21/5 W)


2.
Positionslys (P21/5 W)


3.
Tågelygte i venstre side (P21 W)

Baklygte i højre side (P21 W)


4.
Blinklys (P21 W)







Udskiftning af pærer
Disse fem pærer udskiftes udefra ved
bagklappen:



)
fjern de to møtrikker til befæstelse af
lygten,

)
tag lygten forsigtigt ud udefra,

)
frakobl stikket til lygten,

)
tryk på de fi re låseclips og fjern
fatningen,

)
drej pæren en kvart omgang og
udskift den.
Montering sker i omvendt rækkefølge.



Hvis bilen er udstyret med et JBL
audiosystem i højre side, fjernes
først de tre monteringsbolte og her-
efter fl yttes subwooferen.
)
i højre side fjernes dækslet,

)
i venstre side drejes monteringsbol-
ten en kvart omgang og dækslet til
opbevaringsboksen fjernes,

)
løsn opbevaringsboksen,

11
195
PRAKTISKE OPLYSNINGER

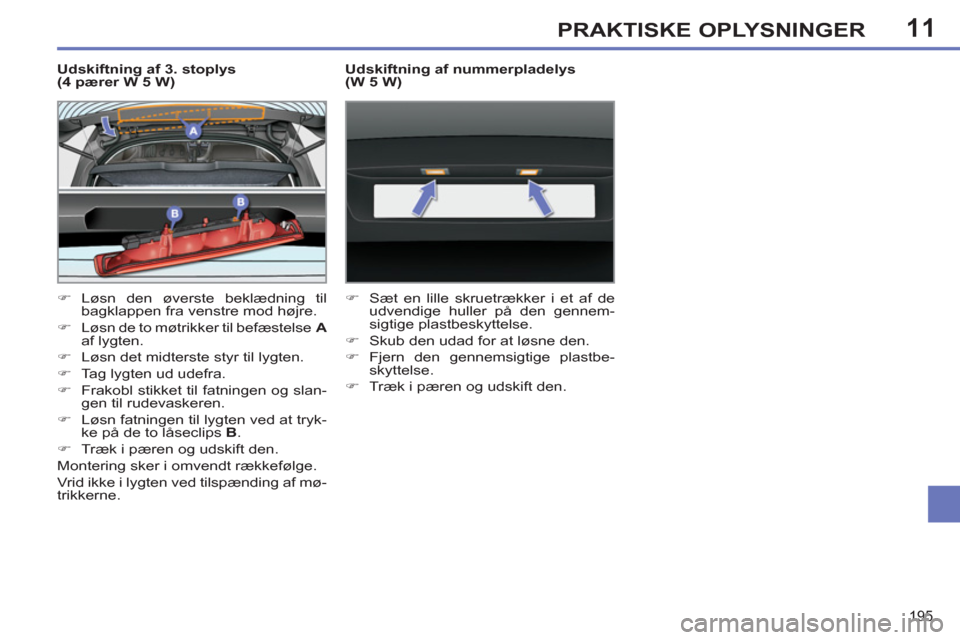

Udskiftning af 3. stoplys
(4 pærer W 5 W)


)
Løsn den øverste beklædning til
bagklappen fra venstre mod højre.

)

Løsn de to møtrikker til befæstelse A

af lygten.

)
Løsn det midterste styr til lygten.

)
Tag lygten ud udefra.

)
Frakobl stikket til fatningen og slan-
gen til rudevaskeren.

)
Løsn fatningen til lygten ved at tryk-
ke på de to låseclips B
.

)
Træk i pæren og udskift den.
Montering sker i omvendt rækkefølge.
Vrid ikke i lygten ved tilspænding af mø-
trikkerne.
Udskiftning af nummerpladelys
(W 5 W)


)
Sæt en lille skruetrækker i et af de
udvendige huller på den gennem-
sigtige plastbeskyttelse.

)
Skub den udad for at løsne den.

)
Fjern den gennemsigtige plastbe-
skyttelse.

)
Træk i pæren og udskift den.

11
196
PRAKTISKE OPLYSNINGER

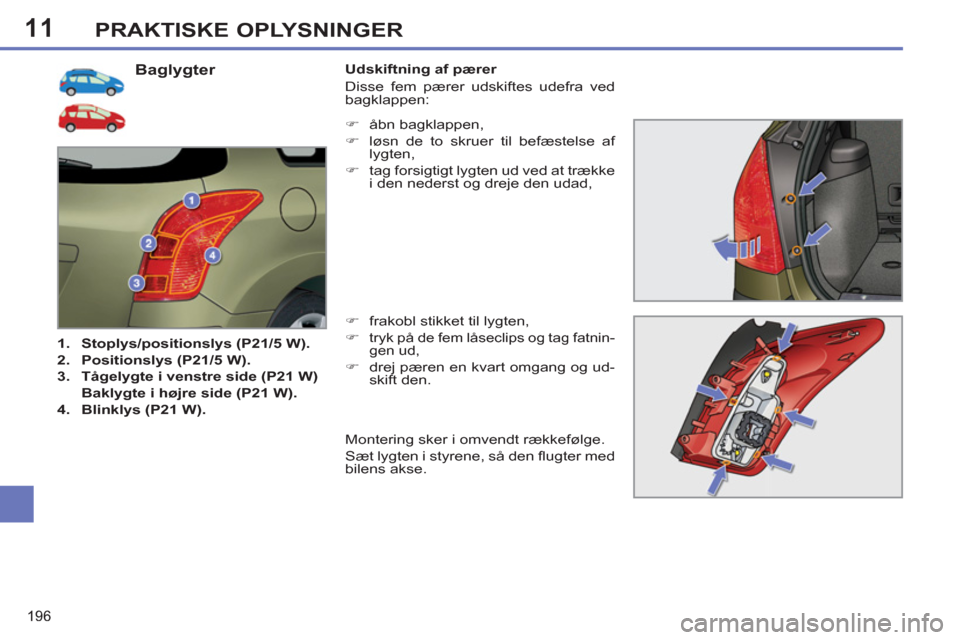

Baglygter



1.
Stoplys/positionslys (P21/5 W).


2.
Positionslys (P21/5 W).


3.
Tågelygte i venstre side (P21 W)

Baklygte i højre side (P21 W).


4.
Blinklys (P21 W)

.
Udskiftning af pærer
Disse fem pærer udskiftes udefra ved
bagklappen:

)
frakobl stikket til lygten,

)
tryk på de fem låseclips og tag fatnin-
gen ud,

)
drej pæren en kvart omgang og ud-
skift den.

)
åbn bagklappen,

)
løsn de to skruer til befæstelse af
lygten,

)
tag forsigtigt lygten ud ved at trække
i den nederst og dreje den udad,
Montering sker i omvendt rækkefølge.
Sæt lygten i styrene, så den fl ugter med
bilens akse.

11PRAKTISKE OPLYSNINGER

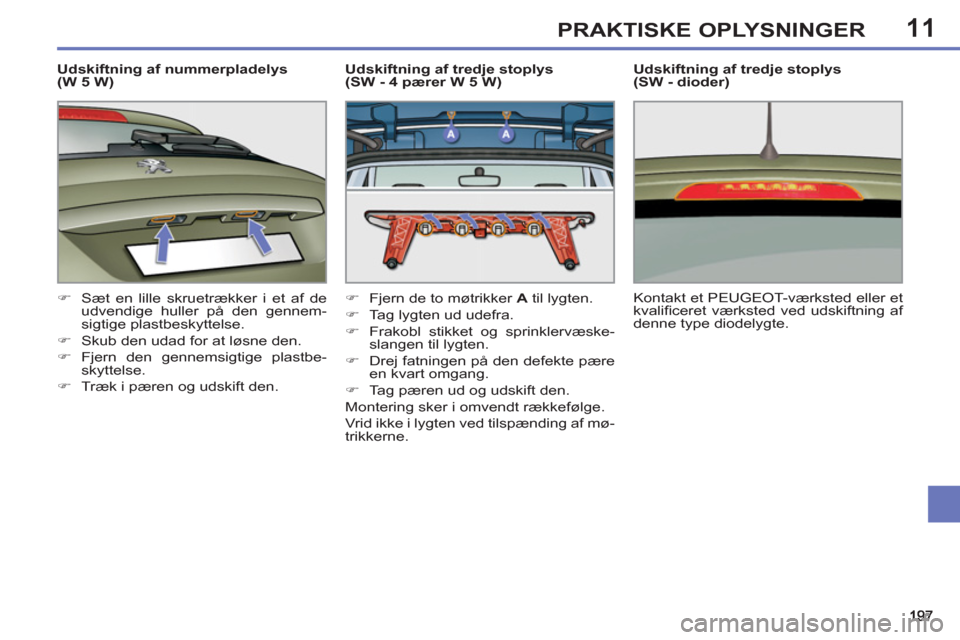

Udskiftning af nummerpladelys
(W 5 W)


)
Sæt en lille skruetrækker i et af de
udvendige huller på den gennem-
sigtige plastbeskyttelse.

)
Skub den udad for at løsne den.

)
Fjern den gennemsigtige plastbe-
skyttelse.

)
Træk i pæren og udskift den.
















Udskiftning af tredje stoplys
(SW - 4 pærer W 5 W)


)
Fjern de to møtrikker A
til lygten.

)
Tag lygten ud udefra.

)
Frakobl stikket og sprinklervæske-
slangen til lygten.
)
Drej fatningen på den defekte pære
en kvart omgang.

)
Tag pæren ud og udskift den.
Montering sker i omvendt rækkefølge.
Vrid ikke i lygten ved tilspænding af mø-
trikkerne.


Udskiftning af tredje stoplys
(SW - dioder)
Kontakt et PEUGEOT-værksted eller et
kvalifi ceret værksted ved udskiftning af
denne type diodelygte.

11
!
i
198
PRAKTISKE OPLYSNINGER
PEUGEOT fralægger sig ethvert
ansvar for de udgifter, der påløber
til reparation af bilen, eller de fejl,
som skyldes installation af tilbehør,
som ikke er leveret eller anbefalet
af PEUGEOT, og som ikke er instal-
leret i henhold til deres anvisninger,
specielt vedrørende ekstraudstyr,
der samlet forbruger mere end
10 milliampere.

Montering af elektrisk tilbehør
Bilens elektriske system er bereg-
net til at fungere med standard- el-
ler ekstraudstyr.
Kontakt et PEUGEOT værksted el-
ler et kvalifi ceret værksted, før du
installerer andet udstyr eller elek-
trisk tilbehør i bilen.
UDSKIFTNING AF EN SIKRING

Adgang til værktøjet

Tangen sidder fast i låget til instrument-
bordets sikringsboks.
For at få adgang hertil:


)
drej skruen en kvart omgang mod
venstre

)
åbn låget ved at trække øverst i høj-
re side

)
tag låget helt af, og vend det om

)
tag holderen, hvor tangen sidder,
ud



Udskiftning af en sikring

Før en sikring udskiftes:


)
skal årsagen til fejlen først konstate-
res og afhjælpes

)
skal alle el-forbrugere være afbrudt

)
skal bilen holde stille med tændin-
gen afbrudt

)
skal den defekte sikring fi ndes ved
at se på oversigterne og skemaerne
på de efterfølgende sider.
Ved udskiftning af sikring er det vigtigt:


)
at bruge den specielle tang til at ud-
tage en sikring for at kontrollere trå-
dens tilstand

)
altid at udskifte den defekte sikring
med en sikring af tilsvarende styrke
(samme farve), da en anden styrke
vil kunne forårsage en funktionsfejl
(risiko for kortslutning).
Hvis fejlen genopstår kort tid efter ud-
skiftning af en sikring, bør det elek-
triske udstyr kontrolleres på et aut.
PEUGEOT-værksted eller et kvalifi ceret
værksted.

I orden

Defekt

Tang
