2011 Peugeot 308 SW BL Instruktionsbog (in Danish)

11
i
!
!
PRAKTISKE OPLYSNINGER
Hvis bilen har dæktrykregistrering,
vil kontrollampen for dæktryk lyse
efter, at dækket er repareret, ind-
til systemet er geninitialiseret på et
autoriseret PEUGEOT-værksted
eller et kvalifi ceret værksted. Bemærk at fl asken indeholder æty-
len-glykol, som er farligt at indtage
og irriterer øjnene. Dette produkt
skal opbevares utilgængeligt for
børn.
Væskens holdbarhedsdato står un-
der fl asken.
Flasken er til særlig brug og skal
endda udskiftes, hvis der er gået
hul på den.
Smid ikke fl asken i naturen efter
brug, men afl ever den på et auto-
riseret PEUGEOT-værksted eller i
en genbrugscontainer.
Husk at købe en ny fl aske med
lappemiddel på et autoriseret
PEUGEOT-værksted eller et kvali-
fi ceret værksted.
)
Tilslut kompressorens stik igen til bi-
lens 12 V stik.

)
Start bilen igen og lad motoren
køre.

)
Juster trykket med kompressoren
(for at puste luft i: afbryderkontakten
A
skal stå på "1"
og for at lukke luft
ud: afbryderkontakten A
skal stå på
"0"
og tryk på knappen B
) i henhold
til dæktrykmærkaten (på døråbnin-
gen i førersiden) og kontroller heref-
ter at lækagen er helt stoppet (ikke
længere noget trykfald efter nogle
kilometer).

)
Fjern kompressoren og læg hele
sættet væk.

)
Kør hurtigst muligt til et autorise-
ret PEUGEOT-værksted eller et
kvalifi ceret værksted for at få re-
pareret eller udskiftet dækket af
en tekniker.

)
Kør maks. cirka 200 km med nedsat
hastighed (maks 80 km/t).

11
i
PRAKTISKE OPLYSNINGER

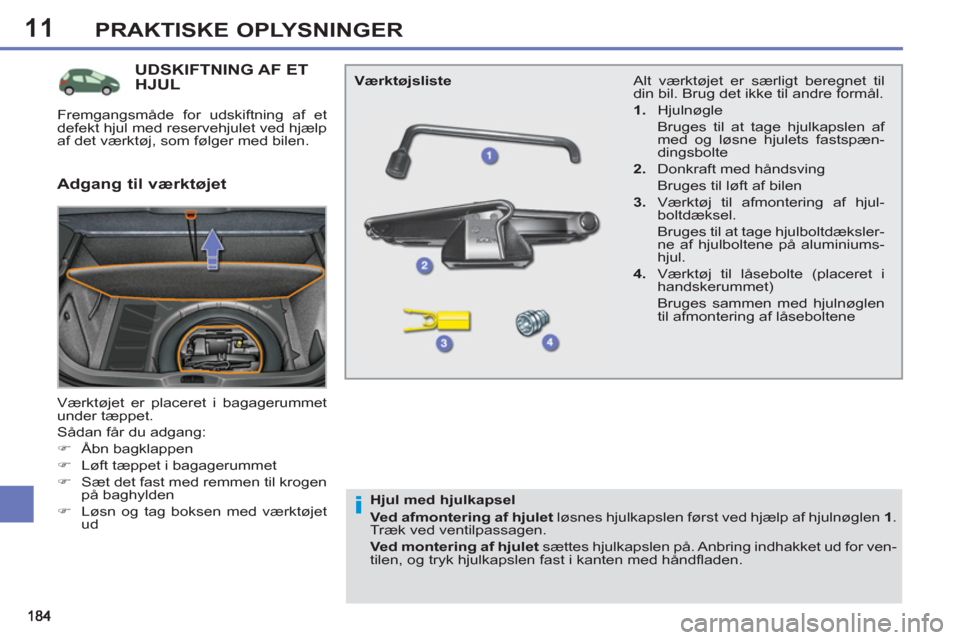

UDSKIFTNING AF ET HJUL
Værktøjet er placeret i bagagerummet
under tæppet.
Sådan får du adgang:


)
Åbn bagklappen

)
Løft tæppet i bagagerummet

)
Sæt det fast med remmen til krogen
på baghylden

)
Løsn og tag boksen med værktøjet
ud Alt værktøjet er særligt beregnet til
din bil. Brug det ikke til andre formål.


1.
Hjulnøgle
Bruges til at tage hjulkapslen af
med og løsne hjulets fastspæn-
dingsbolte

2.
Donkraft med håndsving
Bruges til løft af bilen

3.
Værktøj til afmontering af hjul-
boltdæksel.
Bruges til at tage hjulboltdæksler-
ne af hjulboltene på aluminiums-
hjul.

4.
Værktøj til låsebolte (placeret i
handskerummet)
Bruges sammen med hjulnøglen
til afmontering af låseboltene

Værktøjsliste


Adgang til værktøjet


Hjul med hjulkapsel

Ved afmontering af hjulet
løsnes hjulkapslen først ved hjælp af hjulnøglen 1
.
Træk ved ventilpassagen.

Ved montering af hjulet
sættes hjulkapslen på. Anbring indhakket ud for ven-
tilen, og tryk hjulkapslen fast i kanten med håndfl aden.
Fremgangsmåde for udskiftning af et
defekt hjul med reservehjulet ved hjælp
af det værktøj, som følger med bilen.

11
i
i
185
PRAKTISKE OPLYSNINGER

Montering af reservehjul med
stålfælg
Hvis bilen er udstyret med alumi-
niumsfælge, er det normalt, at ski-
verne ikke kommer i berøring med
reservehjulet med stålfælg, når
hjulboltene tilspændes ved påsæt-
ning af reservehjulet. Hjulet holdes
fast ved hjælp af boltenes koniske
anlægsfl ade.

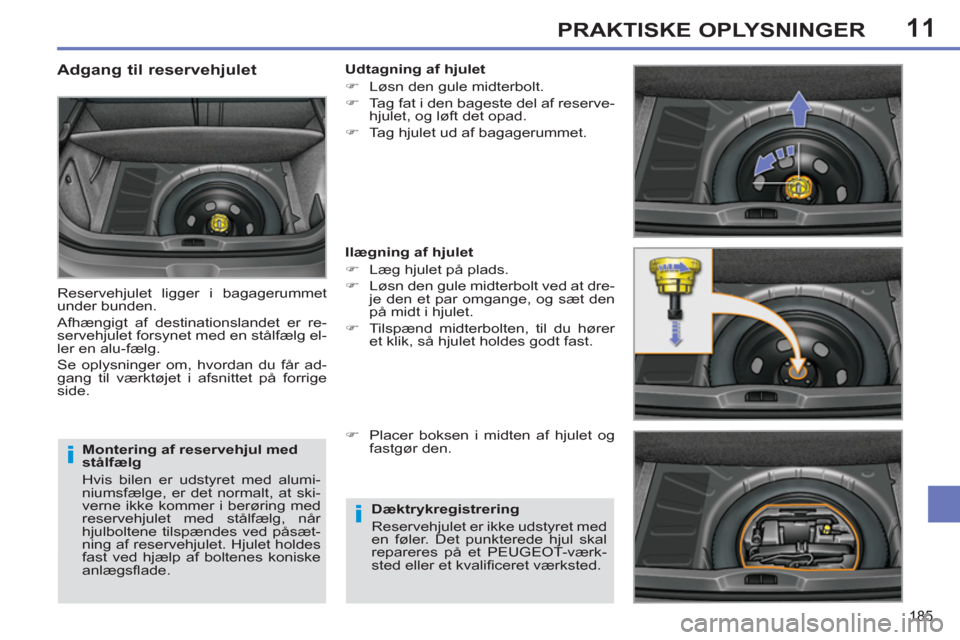

Adgang til reservehjulet

Reservehjulet ligger i bagagerummet
under bunden.
Afhængigt af destinationslandet er re-
servehjulet forsynet med en stålfælg el-
ler en alu-fælg.
Se oplysninger om, hvordan du får ad-
gang til værktøjet i afsnittet på forrige
side.
Udtagning af hjulet


)
Løsn den gule midterbolt.

)
Tag fat i den bageste del af reserve-
hjulet, og løft det opad.

)
Tag hjulet ud af bagagerummet.


Ilægning af hjulet


)
Læg hjulet på plads.

)
Løsn den gule midterbolt ved at dre-
je den et par omgange, og sæt den
på midt i hjulet.

)
Tilspænd midterbolten, til du hører
et klik, så hjulet holdes godt fast.

)
Placer boksen i midten af hjulet og
fastgør den.


Dæktrykregistrering
Reservehjulet er ikke udstyret med
en føler. Det punkterede hjul skal
repareres på et PEUGEOT-værk-
sted eller et kvalifi ceret værksted.

11
i
186
PRAKTISKE OPLYSNINGER

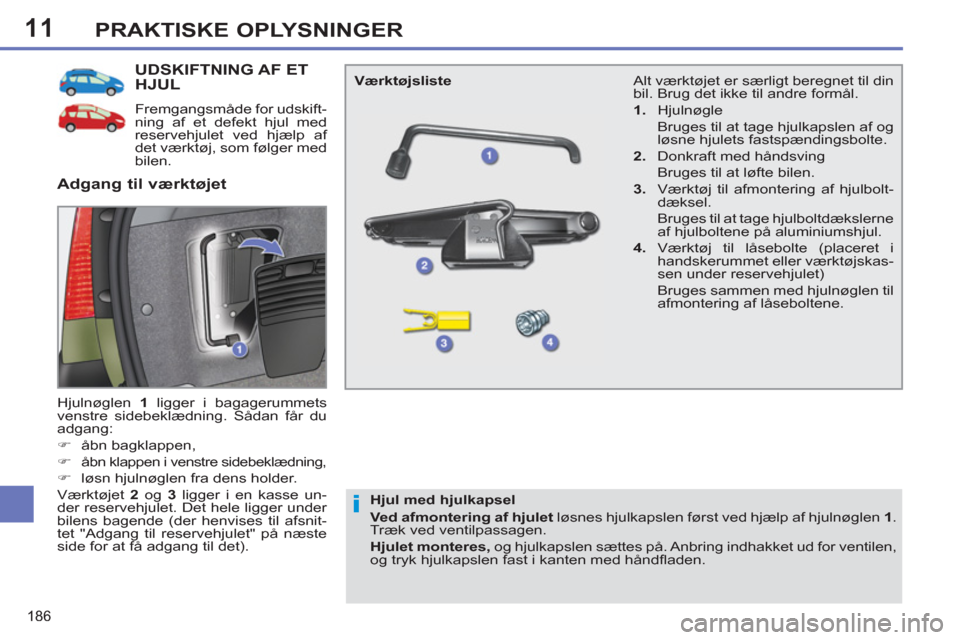

UDSKIFTNING AF ET HJUL

Fremgangsmåde for udskift-
ning af et defekt hjul med
reservehjulet ved hjælp af
det værktøj, som følger med
bilen.
Hjulnøglen 1
ligger i bagagerummets
venstre sidebeklædning. Sådan får du
adgang:


)
åbn bagklappen,


)
åbn klappen i venstre sidebeklædning,


)
løsn hjulnøglen fra dens holder.
Værktøjet 2
og 3
ligger i en kasse un-
der reservehjulet. Det hele ligger under
bilens bagende (der henvises til afsnit-
tet "Adgang til reservehjulet" på næste
side for at få adgang til det).

Adgang til værktøjet


Værktøjsliste

Hjul med hjulkapsel

Ved afmontering af hjulet
løsnes hjulkapslen først ved hjælp af hjulnøglen 1
.
Træk ved ventilpassagen.

Hjulet monteres,
og hjulkapslen sættes på. Anbring indhakket ud for ventilen,
og tryk hjulkapslen fast i kanten med håndfl aden.
Alt værktøjet er særligt beregnet til din
bil. Brug det ikke til andre formål.


1.
Hjulnøgle
Bruges til at tage hjulkapslen af og
løsne hjulets fastspændingsbolte.

2.
Donkraft med håndsving
Bruges til at løfte bilen.

3.
Værktøj til afmontering af hjulbolt-
dæksel.
Bruges til at tage hjulboltdækslerne
af hjulboltene på aluminiumshjul.

4.
Værktøj til låsebolte (placeret i
handskerummet eller værktøjskas-
sen under reservehjulet)
Bruges sammen med hjulnøglen til
afmontering af låseboltene.

11
i
187
PRAKTISKE OPLYSNINGER

Montering af reservehjul med
stålfælg eller nødhjul
Hvis bilen er udstyret med alumi-
niumsfælge, er det normalt, at ski-
verne ikke kommer i berøring med
reservehjulet med stålfælg eller
nødhjulet, når hjulboltene tilspæn-
des ved påsætning af reservehju-
let. Hjulet holdes fast ved hjælp af
boltenes koniske anlægsfl ade.


Adgang til reservehjulet

Reservehjulet fastholdes under bilens
bagende af et hejsespil.
Afhængigt af destinationslandet er re-
servehjulet forsynet med en stålfælg,
en alu-fælg eller fungerer kun som et
nødhjul.
Udtagning af hjulet


)
Fjern lukkeproppen fra ringen, træk
den opad og drej herefter lukkeprop-
pen for at åbne dækslet. Hermed
kan du oplåse spillet og få adgang
til møtrikken.

)
Løsn denne møtrik helt ved hjælp af
hjulnøglen 1
for at rulle kablet ud.

)
Når både hjulet og kassen står på
jorden, løsnes det fra bilens bagen-
de.

)
Løsn anordningen for at løsne både
hjulet og kassen som vist på tegnin-
gen.

)
Fjern den sorte centreringskonus i
plastik.

Adgang til værktøjskassen


)
Løft hjulet for at frigøre værktøjskas-
sen.

)
Åbn kassen ved at skubbe dækslet
halvvejs og tag det derefter af.

11
i
i
188
PRAKTISKE OPLYSNINGER

Dæktrykregistrering
Reservehjulet er ikke udstyret med
en føler. Det punkterede hjul skal
repareres på et PEUGEOT-værk-
sted eller et kvalifi ceret værksted.

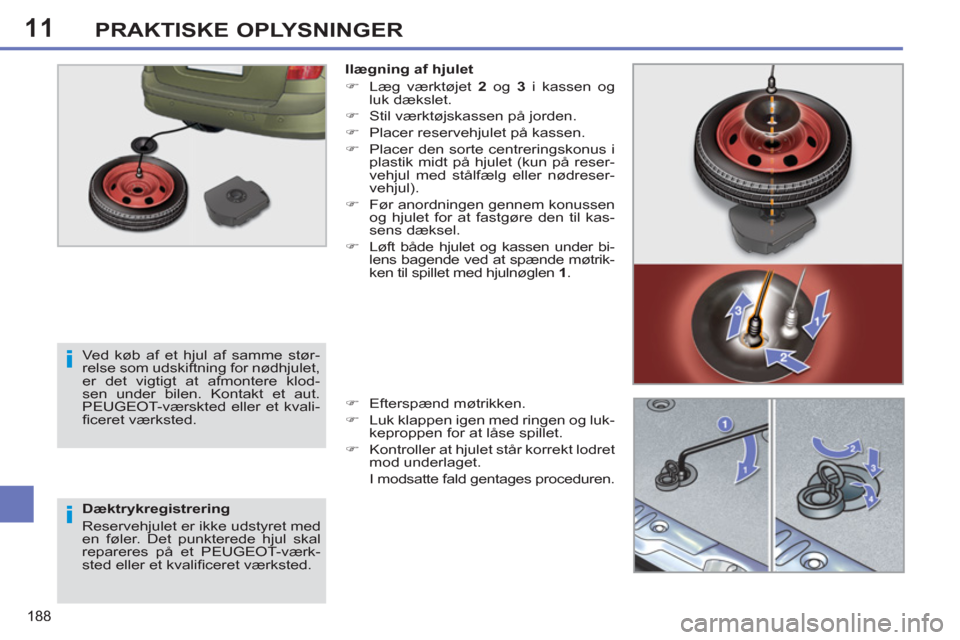

Ilægning af hjulet


)
Læg værktøjet 2
og 3
i kassen og
luk dækslet.

)
Stil værktøjskassen på jorden.

)
Placer reservehjulet på kassen.

)
Placer den sorte centreringskonus i
plastik midt på hjulet (kun på reser-
vehjul med stålfælg eller nødreser-
vehjul).

)
Før anordningen gennem konussen
og hjulet for at fastgøre den til kas-
sens dæksel.

)
Løft både hjulet og kassen under bi-
lens bagende ved at spænde møtrik-
ken til spillet med hjulnøglen 1
.

)
Efterspænd møtrikken.

)
Luk klappen igen med ringen og luk-
keproppen for at låse spillet.

)
Kontroller at hjulet står korrekt lodret
mod underlaget.
I modsatte fald gentages proceduren.

Ved køb af et hjul af samme stør-
relse som udskiftning for nødhjulet,
er det vigtigt at afmontere klod-
sen under bilen. Kontakt et aut.
PEUGEOT-værskted eller et kvali-
fi ceret værksted.

11
i
189
PRAKTISKE OPLYSNINGER

Parkering af bilen
Parker bilen, så den ikke generer
trafi kken og helst på et vandret,
stabilt og skridsikkert underlag.
Træk parkeringsbremsen, afbryd
tændingen, og sæt bilen i første
gear * , så hjulene blokeres.
Anbring om nødvendigt en kile un-
der det hjul, der er diagonalt mod-
sat det hjul, som skal udskiftes.
Sørg for at passagererne er stået
ud af bilen og står på et sikkert
sted.
Læg dig aldrig ind under en bil, der
kun holdes af en donkraft. Brug en
buk.

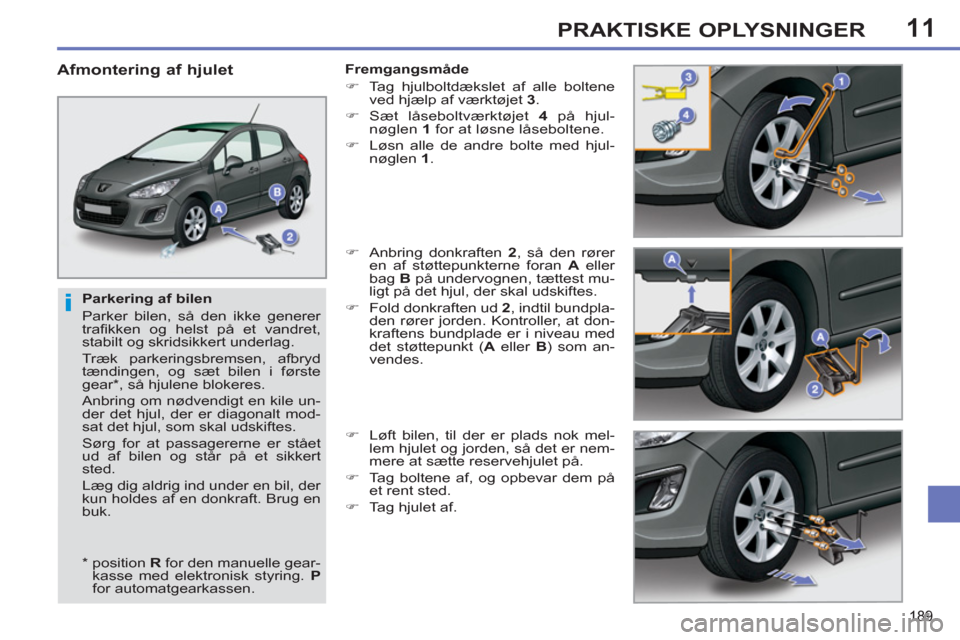

Afmontering af hjulet

Fremgangsmåde


)
Tag hjulboltdækslet af alle boltene
ved hjælp af værktøjet 3
.

)
Sæt låseboltværktøjet 4
på hjul-
nøglen 1
for at løsne låseboltene.

)
Løsn alle de andre bolte med hjul-
nøglen 1
.

)
Anbring donkraften 2
, så den rører
en af støttepunkterne foran A
eller
bag B
på undervognen, tættest mu-
ligt på det hjul, der skal udskiftes.

)
Fold donkraften ud 2
, indtil bundpla-
den rører jorden. Kontroller, at don-
kraftens bundplade er i niveau med
det støttepunkt ( A
eller B
) som an-
vendes.

)
Løft bilen, til der er plads nok mel-
lem hjulet og jorden, så det er nem-
mere at sætte reservehjulet på.

)
Tag boltene af, og opbevar dem på
et rent sted.

)
Tag hjulet af.



*

position R
for den manuelle gear-
kasse med elektronisk styring. P

for automatgearkassen.

11
i
190
PRAKTISKE OPLYSNINGER

Efter udskiftning af hjulet
Tag midterdækslet af for at kunne
placere det punkterede hjul rigtigt i
bagagerummet.
Når der anvendes et nødreserve-
hjul, må bilens hastighed ikke over-
stige 80 km/t.
Få tilspændingen af hjulboltene
og dæktrykket kontrolleret hurtigst
muligt på et aut. PEUGEOT-værk-
sted eller et kvalifi ceret værksted.
Få det punkterede hjul repareret,
og sæt det på bilen igen hurtigst
muligt.

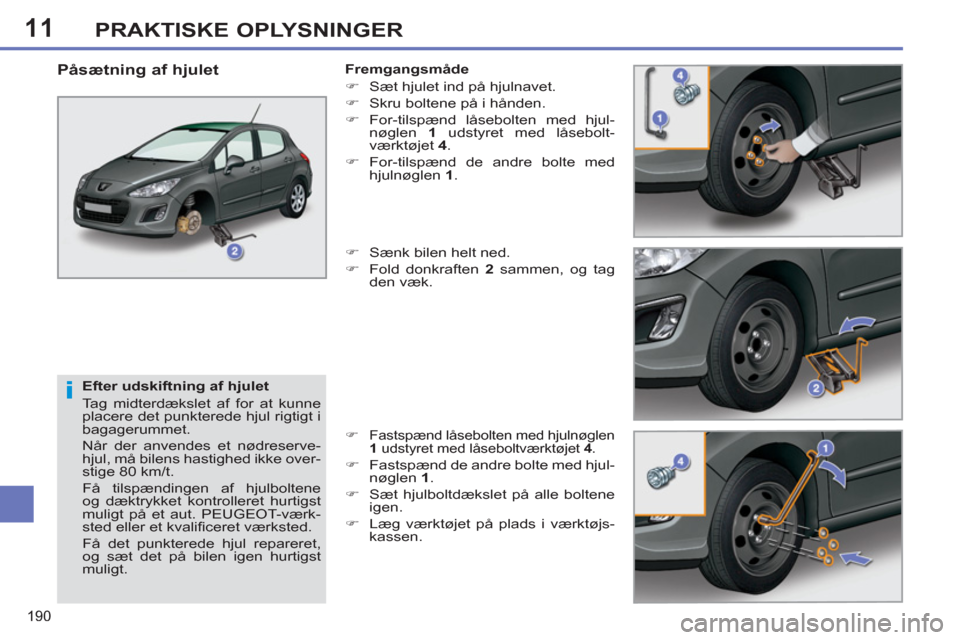

Påsætning af hjulet

Fremgangsmåde


)
Sæt hjulet ind på hjulnavet.

)
Skru boltene på i hånden.

)
For-tilspænd låsebolten med hjul-
nøglen 1
udstyret med låsebolt-
værktøjet 4
.

)
For-tilspænd de andre bolte med
hjulnøglen 1
.

)
Sænk bilen helt ned.

)
Fold donkraften 2
sammen, og tag
den væk.

)
Fastspænd låsebolten med hjulnøglen
1
udstyret med låseboltværktøjet 4
.


)
Fastspænd de andre bolte med hjul-
nøglen 1
.

)
Sæt hjulboltdækslet på alle boltene
igen.

)
Læg værktøjet på plads i værktøjs-
kassen.
