2011 Lancia Musa Libretto Uso Manutenzione (in Italian)

128
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
ACCESA FISSA:
INSUFFICIENTE
PRESSIONE OLIO
MOTORE (rossa)
ACCESA LAMPEGGIANTE: OLIO
MOTORE DEGRADATO
(solo versioni Multijet con DPF -
rossa)
Ruotando la chiave in posizione MAR
la spia si accende, ma deve spegnersi
non appena avviato il motore.
1. Insufficiente pressione olio
motore
La spia si accende in modalità fissa
unitamente (per versioni/mercati,
dove previsto) al messaggio visualiz-
zato dal display quando il sistema ri-
leva insufficiente pressione dell’olio
motore.
v
2. Olio motore degradato
(solo versioni Multijet con
DPF)
La spia si accende in modalità lam-
peggiante e viene visualizzato (per
versioni/mercati, dove previsto) uno
specifico messaggio sul display. A se-
conda delle versioni la spia può lam-
peggiare con le seguenti modalità:
– per 1 minuto ogni due ore;
– per cicli di 3 minuti con intervalli di
spia spenta di 5 secondi finché l’olio
verrà sostituito.
Successivamente alla prima segnala-
zione, ad ogni avviamento del motore,
la spia continuerà a lampeggiare nelle
modalità precedentemente riportate
finché l’olio non verrà sostituito. Il di-
splay (per versioni/mercati, dove pre-
visto) visualizza, oltre alla spia, un
messaggio dedicato.
L’accensione in modalità lampeg-
giante di questa spia non è da ritenere
un difetto della vettura, ma segnala al
cliente che l’utilizzo normale della vet-
tura ha portato alla necessità di sosti-
tuire l’olio. Se la spia
vsi accende
durante la marcia (su al-
cune versioni unitamente al mes-
saggio visualizzato dal display)
arrestare immediatamente il mo-
tore e rivolgersi alla Rete Assi-
stenziale Lancia.
ATTENZIONE
Si ricorda che il degrado dell’olio mo-
tore viene accelerato da:
– prevalente uso cittadino della vet-
tura che rende più frequente il pro-
cesso di rigenerazione del DPF
– utilizzo della vettura per brevi
tratte, impedendo al motore di rag-
giungere la temperatura di regime
– interruzioni ripetute del processo di
rigenerazione segnalate attraverso
l’accensione della spia DPF.
A fronte dell’accensione
della spia, l’olio motore
degradato deve essere sostituito
appena possibile e mai oltre 500
Km dalla prima accensione della
spia. Il mancato rispetto delle
informazioni sopraindicate po-
trebbe causare gravi danni al mo-
tore e il decadimento della garan-
zia. Ricordiamo che l’accensione di
questa spia non è legata al quan-
titativo di olio presente nel motore,
quindi in caso di accensione lam-
peggiante della spia non bisogna
assolutamente aggiungere nel mo-
tore altro olio.
ATTENZIONE

129
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI

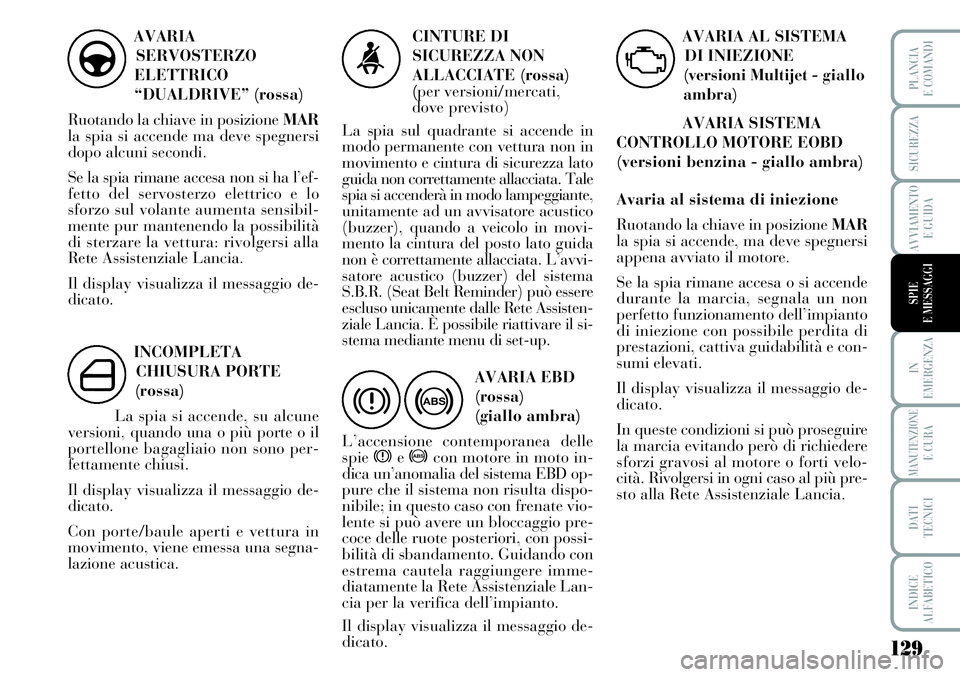

AVARIA
SERVOSTERZO
ELETTRICO
“DUALDRIVE” (rossa)
Ruotando la chiave in posizione MAR
la spia si accende ma deve spegnersi
dopo alcuni secondi.
Se la spia rimane accesa non si ha l’ef-
fetto del servosterzo elettrico e lo
sforzo sul volante aumenta sensibil-
mente pur mantenendo la possibilità
di sterzare la vettura: rivolgersi alla
Rete Assistenziale Lancia.
Il display visualizza il messaggio de-
dicato.
g
INCOMPLETA
CHIUSURA PORTE
(rossa)
La spia si accende, su alcune
versioni, quando una o più porte o il
portellone bagagliaio non sono per-
fettamente chiusi.
Il display visualizza il messaggio de-
dicato.
Con porte/baule aperti e vettura in
movimento, viene emessa una segna-
lazione acustica.
´
CINTURE DI
SICUREZZA NON
ALLACCIATE (rossa)
(per versioni/mercati,
dove previsto)
La spia sul quadrante si accende in
modo permanente con vettura non in
movimento e cintura di sicurezza lato
guida non correttamente allacciata. Tale
spia si accenderà in modo lampeggiante,
unitamente ad un avvisatore acustico
(buzzer), quando a veicolo in movi-
mento la cintura del posto lato guida
non è correttamente allacciata. L’avvi-
satore acustico (buzzer) del sistema
S.B.R. (Seat Belt Reminder) può essere
escluso unicamente dalle Rete Assisten-
ziale Lancia. È possibile riattivare il si-
stema mediante menu di set-up.
<
>
AVARIA EBD
(rossa)
(giallo ambra)
L’accensione contemporanea delle
spiexe>con motore in moto in-
dica un’anomalia del sistema EBD op-
pure che il sistema non risulta dispo-
nibile; in questo caso con frenate vio-
lente si può avere un bloccaggio pre-
coce delle ruote posteriori, con possi-
bilità di sbandamento. Guidando con
estrema cautela raggiungere imme-
diatamente la Rete Assistenziale Lan-
cia per la verifica dell’impianto.
Il display visualizza il messaggio de-
dicato.
x
AVARIA AL SISTEMA
DI INIEZIONE
(versioni Multijet - giallo
ambra)
AVARIA SISTEMA
CONTROLLO MOTORE EOBD
(versioni benzina - giallo ambra)
Avaria al sistema di iniezione
Ruotando la chiave in posizione MAR
la spia si accende, ma deve spegnersi
appena avviato il motore.
Se la spia rimane accesa o si accende
durante la marcia, segnala un non
perfetto funzionamento dell’impianto
di iniezione con possibile perdita di
prestazioni, cattiva guidabilità e con-
sumi elevati.
Il display visualizza il messaggio de-
dicato.
In queste condizioni si può proseguire
la marcia evitando però di richiedere
sforzi gravosi al motore o forti velo-
cità. Rivolgersi in ogni caso al più pre-
sto alla Rete Assistenziale Lancia.
U

130
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI

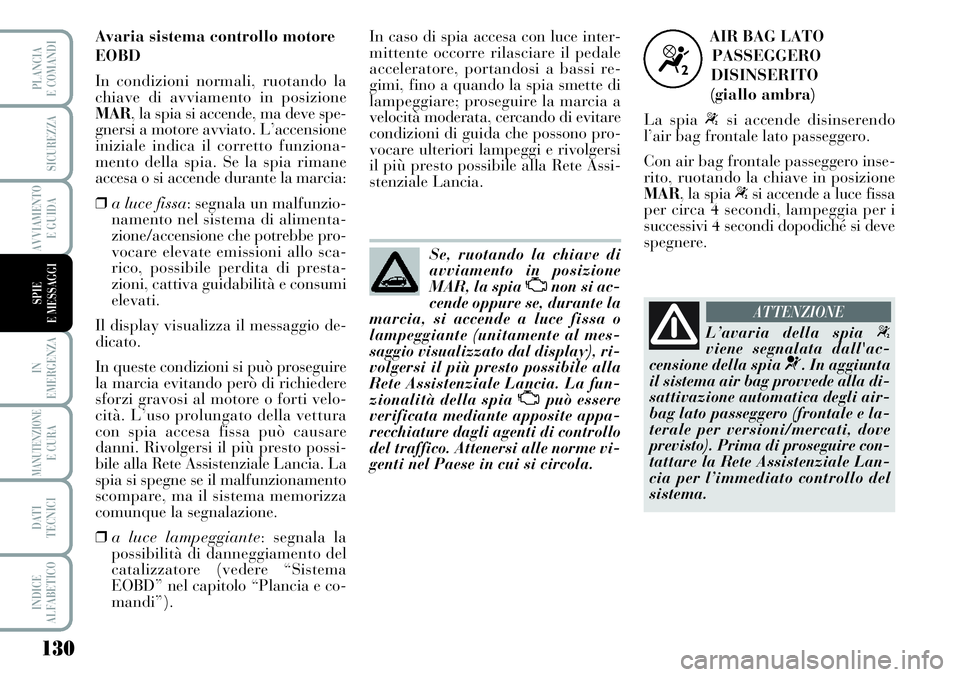

Se, ruotando la chiave di
avviamento in posizione
MAR, la spia
Unon si ac-
cende oppure se, durante la
marcia, si accende a luce fissa o
lampeggiante (unitamente al mes-
saggio visualizzato dal display), ri-
volgersi il più presto possibile alla
Rete Assistenziale Lancia. La fun-
zionalità della spia
Upuò essere
verificata mediante apposite appa-
recchiature dagli agenti di controllo
del traffico. Attenersi alle norme vi-
genti nel Paese in cui si circola.
AIR BAG LATO
PASSEGGERO
DISINSERITO
(giallo ambra)
La spia “si accende disinserendo
l’air bag frontale lato passeggero.
Con air bag frontale passeggero inse-
rito, ruotando la chiave in posizione
MAR, la spia “si accende a luce fissa
per circa 4 secondi, lampeggia per i
successivi 4 secondi dopodiché si deve
spegnere.
“
L’avaria della spia “
viene segnalata dall'ac-
censione della spia
¬. In aggiunta
il sistema air bag provvede alla di-
sattivazione automatica degli air-
bag lato passeggero (frontale e la-
terale per versioni/mercati, dove
previsto). Prima di proseguire con-
tattare la Rete Assistenziale Lan-
cia per l’immediato controllo del
sistema.
ATTENZIONE
In caso di spia accesa con luce inter-
mittente occorre rilasciare il pedale
acceleratore, portandosi a bassi re-
gimi, fino a quando la spia smette di
lampeggiare; proseguire la marcia a
velocità moderata, cercando di evitare
condizioni di guida che possono pro-
vocare ulteriori lampeggi e rivolgersi
il più presto possibile alla Rete Assi-
stenziale Lancia. Avaria sistema controllo motore
EOBD
In condizioni normali, ruotando la
chiave di avviamento in posizione
MAR, la spia si accende, ma deve spe-
gnersi a motore avviato. L’accensione
iniziale indica il corretto funziona-
mento della spia. Se la spia rimane
accesa o si accende durante la marcia:
❒a luce fissa: segnala un malfunzio-
namento nel sistema di alimenta-
zione/accensione che potrebbe pro-
vocare elevate emissioni allo sca-
rico, possibile perdita di presta-
zioni, cattiva guidabilità e consumi
elevati.
Il display visualizza il messaggio de-
dicato.
In queste condizioni si può proseguire
la marcia evitando però di richiedere
sforzi gravosi al motore o forti velo-
cità. L’uso prolungato della vettura
con spia accesa fissa può causare
danni. Rivolgersi il più presto possi-
bile alla Rete Assistenziale Lancia. La
spia si spegne se il malfunzionamento
scompare, ma il sistema memorizza
comunque la segnalazione.
❒a luce lampeggiante: segnala la
possibilità di danneggiamento del
catalizzatore (vedere “Sistema
EOBD” nel capitolo “Plancia e co-
mandi”).

131
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI

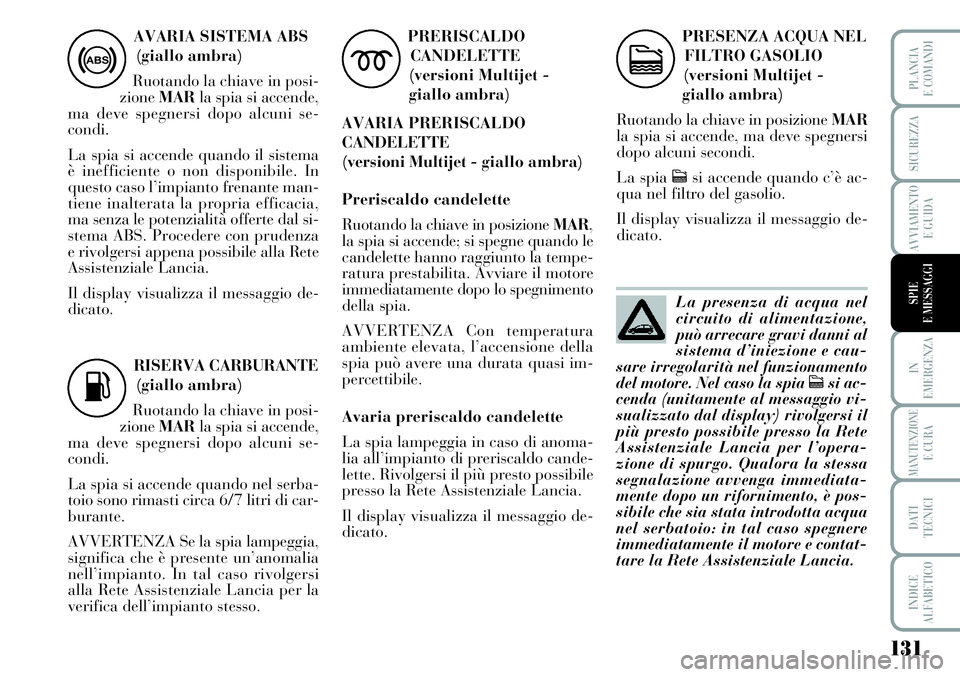

AVARIA SISTEMA ABS
(giallo ambra)
Ruotando la chiave in posi-
zioneMARla spia si accende,
ma deve spegnersi dopo alcuni se-
condi.
La spia si accende quando il sistema
è inefficiente o non disponibile. In
questo caso l’impianto frenante man-
tiene inalterata la propria efficacia,
ma senza le potenzialità offerte dal si-
stema ABS. Procedere con prudenza
e rivolgersi appena possibile alla Rete
Assistenziale Lancia.
Il display visualizza il messaggio de-
dicato.
>
RISERVA CARBURANTE
(giallo ambra)
Ruotando la chiave in posi-
zioneMARla spia si accende,
ma deve spegnersi dopo alcuni se-
condi.
La spia si accende quando nel serba-
toio sono rimasti circa 6/7 litri di car-
burante.
AVVERTENZA Se la spia lampeggia,
significa che è presente un’anomalia
nell’impianto. In tal caso rivolgersi
alla Rete Assistenziale Lancia per la
verifica dell’impianto stesso.
K
PRERISCALDO
CANDELETTE
(versioni Multijet -
giallo ambra)
AVARIA PRERISCALDO
CANDELETTE
(versioni Multijet - giallo ambra)
Preriscaldo candelette
Ruotando la chiave in posizione MAR,
la spia si accende; si spegne quando le
candelette hanno raggiunto la tempe-
ratura prestabilita. Avviare il motore
immediatamente dopo lo spegnimento
della spia.
AVVERTENZA Con temperatura
ambiente elevata, l’accensione della
spia può avere una durata quasi im-
percettibile.
Avaria preriscaldo candelette
La spia lampeggia in caso di anoma-
lia all’impianto di preriscaldo cande-
lette. Rivolgersi il più presto possibile
presso la Rete Assistenziale Lancia.
Il display visualizza il messaggio de-
dicato.
m
PRESENZA ACQUA NEL
FILTRO GASOLIO
(versioni Multijet -
giallo ambra)
Ruotando la chiave in posizione MAR
la spia si accende, ma deve spegnersi
dopo alcuni secondi.
La spia csi accende quando c’è ac-
qua nel filtro del gasolio.
Il display visualizza il messaggio de-
dicato.
c
La presenza di acqua nel
circuito di alimentazione,
può arrecare gravi danni al
sistema d’iniezione e cau-
sare irregolarità nel funzionamento
del motore. Nel caso la spia csi ac-
cenda (unitamente al messaggio vi-
sualizzato dal display) rivolgersi il
più presto possibile presso la Rete
Assistenziale Lancia per l’opera-
zione di spurgo. Qualora la stessa
segnalazione avvenga immediata-
mente dopo un rifornimento, è pos-
sibile che sia stata introdotta acqua
nel serbatoio: in tal caso spegnere
immediatamente il motore e contat-
tare la Rete Assistenziale Lancia.

132
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI

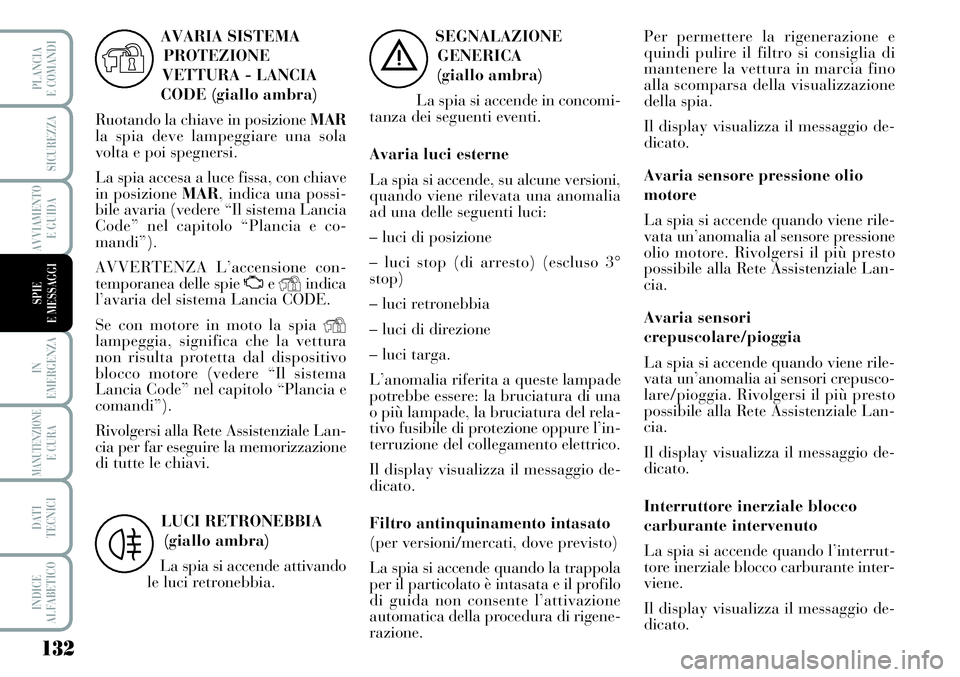

SEGNALAZIONE
GENERICA
(giallo ambra)
La spia si accende in concomi-
tanza dei seguenti eventi.
Avaria luci esterne
La spia si accende, su alcune versioni,
quando viene rilevata una anomalia
ad una delle seguenti luci:
– luci di posizione
– luci stop (di arresto) (escluso 3°
stop)
– luci retronebbia
– luci di direzione
– luci targa.
L’anomalia riferita a queste lampade
potrebbe essere: la bruciatura di una
o più lampade, la bruciatura del rela-
tivo fusibile di protezione oppure l’in-
terruzione del collegamento elettrico.
Il display visualizza il messaggio de-
dicato.
Filtro antinquinamento intasato
(per versioni/mercati, dove previsto)
La spia si accende quando la trappola
per il particolato è intasata e il profilo
di guida non consente l’attivazione
automatica della procedura di rigene-
razione.
è
Per permettere la rigenerazione e
quindi pulire il filtro si consiglia di
mantenere la vettura in marcia fino
alla scomparsa della visualizzazione
della spia.
Il display visualizza il messaggio de-
dicato.
Avaria sensore pressione olio
motore
La spia si accende quando viene rile-
vata un’anomalia al sensore pressione
olio motore. Rivolgersi il più presto
possibile alla Rete Assistenziale Lan-
cia.
Avaria sensori
crepuscolare/pioggia
La spia si accende quando viene rile-
vata un’anomalia ai sensori crepusco-
lare/pioggia. Rivolgersi il più presto
possibile alla Rete Assistenziale Lan-
cia.
Il display visualizza il messaggio de-
dicato.
Interruttore inerziale blocco
carburante intervenuto
La spia si accende quando l’interrut-
tore inerziale blocco carburante inter-
viene.
Il display visualizza il messaggio de-
dicato. AVARIA SISTEMA
PROTEZIONE
VETTURA - LANCIA
CODE (giallo ambra)
Ruotando la chiave in posizione MAR
la spia deve lampeggiare una sola
volta e poi spegnersi.
La spia accesa a luce fissa, con chiave
in posizione MAR, indica una possi-
bile avaria (vedere “Il sistema Lancia
Code” nel capitolo “Plancia e co-
mandi”).
AVVERTENZA L’accensione con-
temporanea delle spie Ue
Yindica
l’avaria del sistema Lancia CODE.
Se con motore in moto la spia
Ylampeggia, significa che la vettura
non risulta protetta dal dispositivo
blocco motore (vedere “Il sistema
Lancia Code” nel capitolo “Plancia e
comandi”).
Rivolgersi alla Rete Assistenziale Lan-
cia per far eseguire la memorizzazione
di tutte le chiavi.
Y
LUCI RETRONEBBIA
(giallo ambra)
La spia si accende attivando
le luci retronebbia.
4

133
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI

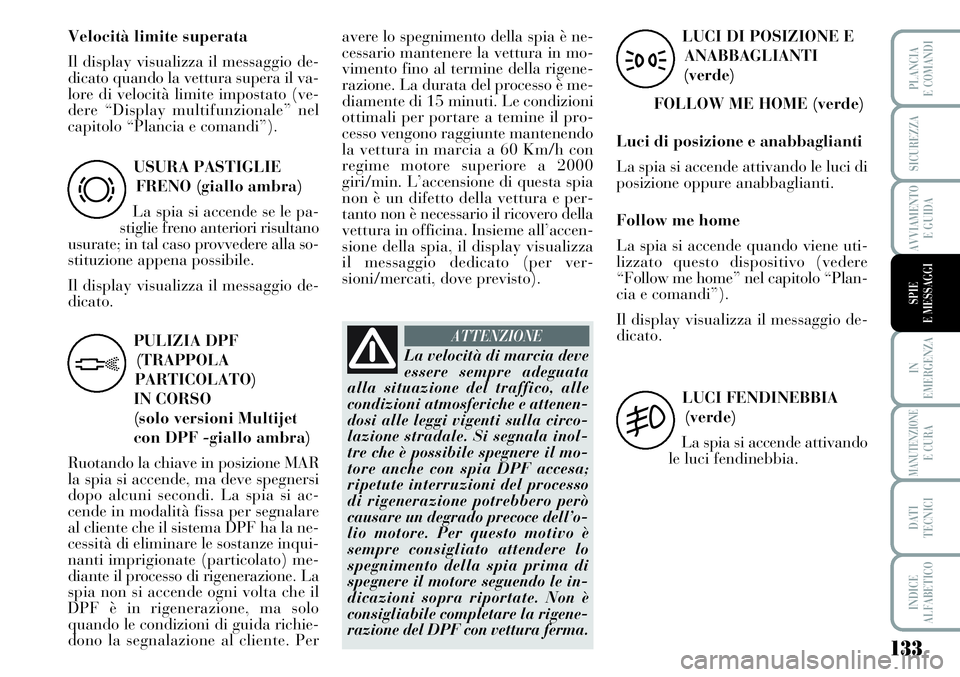

USURA PASTIGLIE
FRENO (giallo ambra)
La spia si accende se le pa-
stiglie freno anteriori risultano
usurate; in tal caso provvedere alla so-
stituzione appena possibile.
Il display visualizza il messaggio de-
dicato.
d
avere lo spegnimento della spia è ne-
cessario mantenere la vettura in mo-
vimento fino al termine della rigene-
razione. La durata del processo è me-
diamente di 15 minuti. Le condizioni
ottimali per portare a temine il pro-
cesso vengono raggiunte mantenendo
la vettura in marcia a 60 Km/h con
regime motore superiore a 2000
giri/min. L’accensione di questa spia
non è un difetto della vettura e per-
tanto non è necessario il ricovero della
vettura in officina. Insieme all’accen-
sione della spia, il display visualizza
il messaggio dedicato (per ver-
sioni/mercati, dove previsto).LUCI DI POSIZIONE E
ANABBAGLIANTI
(verde)
FOLLOW ME HOME (verde)
Luci di posizione e anabbaglianti
La spia si accende attivando le luci di
posizione oppure anabbaglianti.
Follow me home
La spia si accende quando viene uti-
lizzato questo dispositivo (vedere
“Follow me home” nel capitolo “Plan-
cia e comandi”).
Il display visualizza il messaggio de-
dicato.
3
Velocità limite superata
Il display visualizza il messaggio de-
dicato quando la vettura supera il va-
lore di velocità limite impostato (ve-
dere “Display multifunzionale” nel
capitolo “Plancia e comandi”).
La velocità di marcia deve
essere sempre adeguata
alla situazione del traffico, alle
condizioni atmosferiche e attenen-
dosi alle leggi vigenti sulla circo-
lazione stradale. Si segnala inol-
tre che è possibile spegnere il mo-
tore anche con spia DPF accesa;
ripetute interruzioni del processo
di rigenerazione potrebbero però
causare un degrado precoce dell’o-
lio motore. Per questo motivo è
sempre consigliato attendere lo
spegnimento della spia prima di
spegnere il motore seguendo le in-
dicazioni sopra riportate. Non è
consigliabile completare la rigene-
razione del DPF con vettura ferma.
ATTENZIONEPULIZIA DPF
(TRAPPOLA
PARTICOLATO)
IN CORSO
(solo versioni Multijet
con DPF -giallo ambra)
Ruotando la chiave in posizione MAR
la spia si accende, ma deve spegnersi
dopo alcuni secondi. La spia si ac-
cende in modalità fissa per segnalare
al cliente che il sistema DPF ha la ne-
cessità di eliminare le sostanze inqui-
nanti imprigionate (particolato) me-
diante il processo di rigenerazione. La
spia non si accende ogni volta che il
DPF è in rigenerazione, ma solo
quando le condizioni di guida richie-
dono la segnalazione al cliente. Per
h
LUCI FENDINEBBIA
(verde)
La spia si accende attivando
le luci fendinebbia.
5

134
IN
EMERGENZA
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI

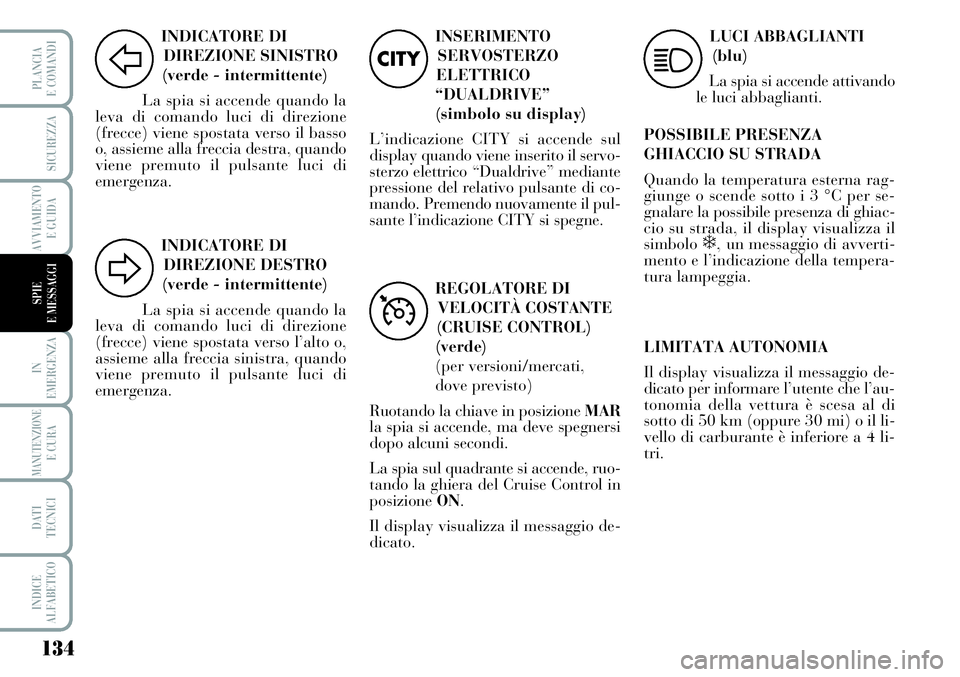

INDICATORE DI
DIREZIONE SINISTRO
(verde - intermittente)
La spia si accende quando la
leva di comando luci di direzione
(frecce) viene spostata verso il basso
o, assieme alla freccia destra, quando
viene premuto il pulsante luci di
emergenza.
F
INDICATORE DI
DIREZIONE DESTRO
(verde - intermittente)
La spia si accende quando la
leva di comando luci di direzione
(frecce) viene spostata verso l’alto o,
assieme alla freccia sinistra, quando
viene premuto il pulsante luci di
emergenza.
D
INSERIMENTO
SERVOSTERZO
ELETTRICO
“DUALDRIVE”
(simbolo su display)
L’indicazione CITY si accende sul
display quando viene inserito il servo-
sterzo elettrico “Dualdrive” mediante
pressione del relativo pulsante di co-
mando. Premendo nuovamente il pul-
sante l’indicazione CITY si spegne.
CITY
REGOLATORE DI
VELOCITÀ COSTANTE
(CRUISE CONTROL)
(verde)
(per versioni/mercati,
dove previsto)
Ruotando la chiave in posizione MAR
la spia si accende, ma deve spegnersi
dopo alcuni secondi.
La spia sul quadrante si accende, ruo-
tando la ghiera del Cruise Control in
posizioneON.
Il display visualizza il messaggio de-
dicato.
Ü
LUCI ABBAGLIANTI
(blu)
La spia si accende attivando
le luci abbaglianti.
POSSIBILE PRESENZA
GHIACCIO SU STRADA
Quando la temperatura esterna rag-
giunge o scende sotto i 3 °C per se-
gnalare la possibile presenza di ghiac-
cio su strada, il display visualizza il
simbolo
❄, un messaggio di avverti-
mento e l’indicazione della tempera-
tura lampeggia.
1
LIMITATA AUTONOMIA
Il display visualizza il messaggio de-
dicato per informare l’utente che l’au-
tonomia della vettura è scesa al di
sotto di 50 km (oppure 30 mi) o il li-
vello di carburante è inferiore a 4 li-
tri.

135
SPIE
E MESSAGGI
MANUTENZIONEE CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA

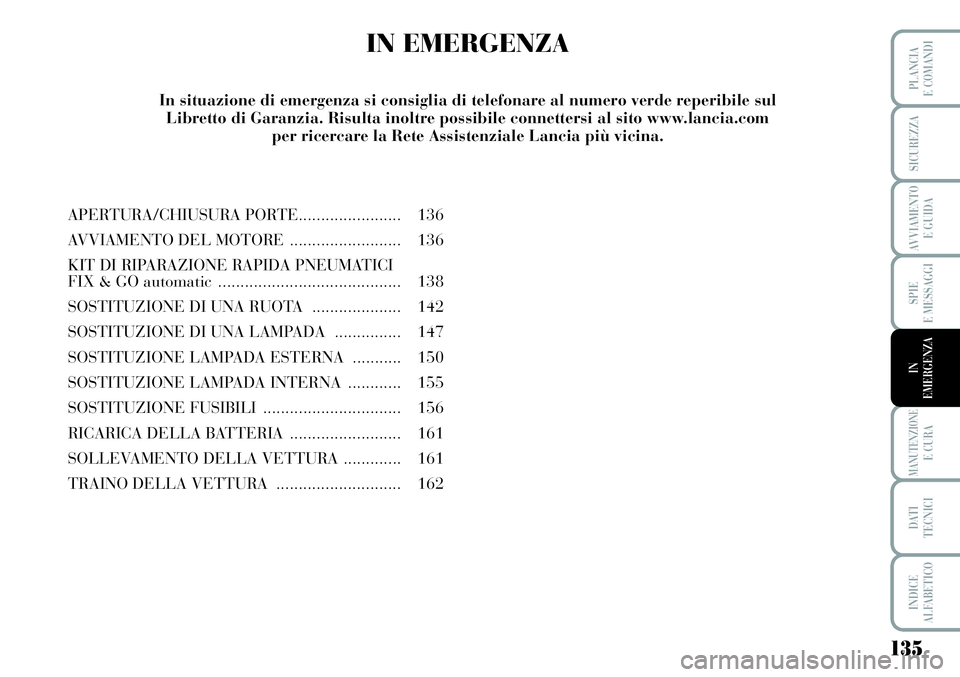

IN EMERGENZA
APERTURA/CHIUSURA PORTE....................... 136
AVVIAMENTO DEL MOTORE......................... 136
KIT DI RIPARAZIONE RAPIDA PNEUMATICI
FIX & GO automatic......................................... 138
SOSTITUZIONE DI UNA RUOTA .................... 142
SOSTITUZIONE DI UNA LAMPADA ............... 147
SOSTITUZIONE LAMPADA ESTERNA ...........150
SOSTITUZIONE LAMPADA INTERNA............ 155
SOSTITUZIONE FUSIBILI ............................... 156
RICARICA DELLA BATTERIA ......................... 161
SOLLEVAMENTO DELLA VETTURA............. 161
TRAINO DELLA VETTURA ............................ 162 In situazione di emergenza si consiglia di telefonare al numero verde reperibile sul
Libretto di Garanzia. Risulta inoltre possibile connettersi al sito www.lancia.com
per ricercare la Rete Assistenziale Lancia più vicina.
