Manutenção

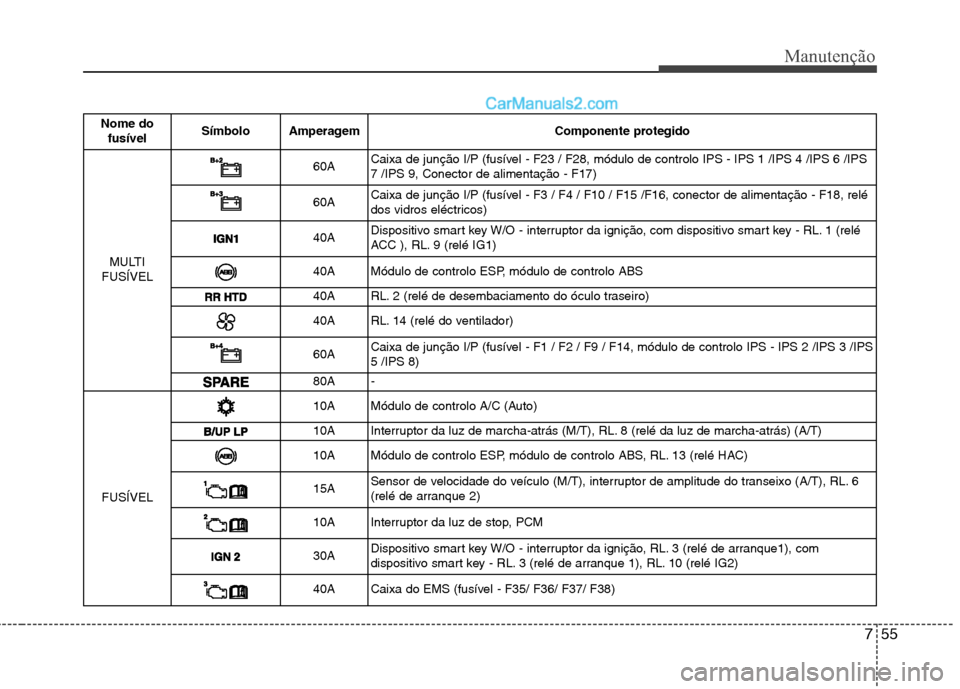

Nome dofusível Símbolo Amperagem Componente protegido
MULTI
FUSÍVEL
60A Caixa de junção I/P (fusível - F23 / F28, módulo de controlo IPS - IPS 1 /IPS 4 /IPS 6 /IPS 7 /IPS 9, Conector de alimentação - F17)
60ACaixa de junção I/P (fusível - F3 / F4 / F10 / F15 /F16, conector de alimentação - F18, relé
dos vidros eléctricos)
40ADispositivo smart key W/O - interruptor da ignição, com dispositivo smart key - RL. 1 (relé
ACC ), RL. 9 (relé IG1)
40A Módulo de controlo ESP, módulo de controlo ABS
40A RL. 2 (relé de desembaciamento do óculo traseiro)
40A RL. 14 (relé do ventilador)
60ACaixa de junção I/P (fusível - F1 / F2 / F9 / F14, módulo de controlo IPS - IPS 2 /IPS 3 /IPS 5 /IPS 8)
80A -
FUSÍVEL
10A Módulo de controlo A/C (Auto)
10A Interruptor da luz de marcha-atrás (M/T), RL. 8 (relé da luz de marcha-atrás) (A/T)
10A Módulo de controlo ESP, módulo de controlo ABS, RL. 13 (relé HAC)
15A Sensor de velocidade do veículo (M/T), interruptor de amplitude do transeixo (A/T), RL. 6
(relé de arranque 2)
10A Interruptor da luz de stop, PCM
30ADispositivo smart key W/O - interruptor da ignição, RL. 3 (relé de arranque1), com
dispositivo smart key - RL. 3 (relé de arranque 1), RL. 10 (relé IG2)
40A Caixa do EMS (fusível - F35/ F36/ F37/ F38)

Manutenção
56
7
Nome do

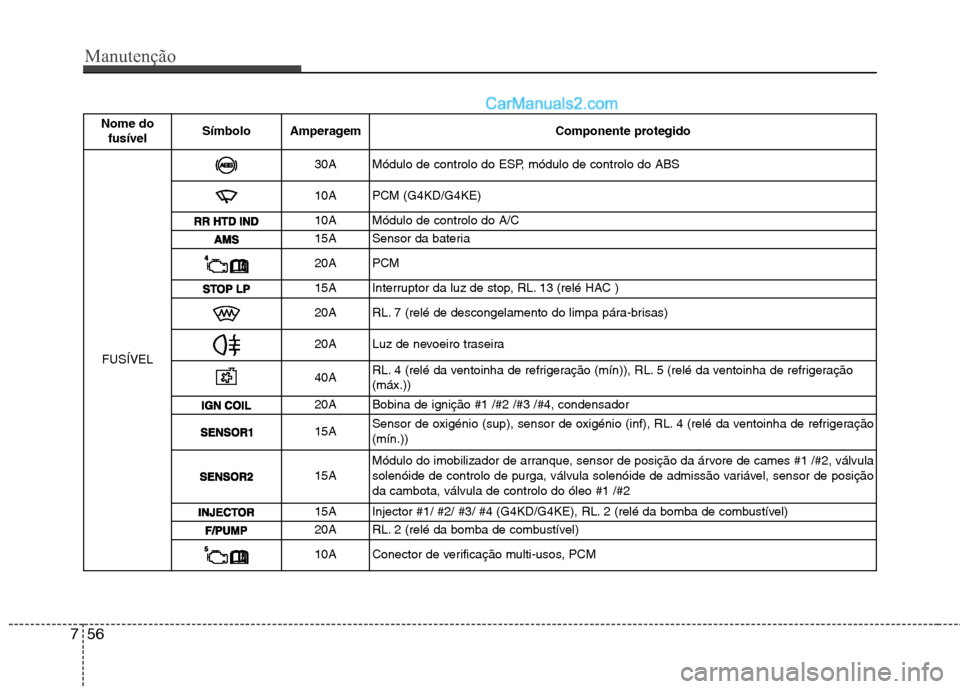

fusível Símbolo Amperagem Componente protegido
FUSÍVEL
30A Módulo de controlo do ESP, módulo de controlo do ABS
10A PCM (G4KD/G4KE)
10A Módulo de controlo do A/C
15A Sensor da bateria
20A PCM
15A Interruptor da luz de stop, RL. 13 (relé HAC )
20A RL. 7 (relé de descongelamento do limpa pára-brisas)
20A Luz de nevoeiro traseira
40A RL. 4 (relé da ventoinha de refrigeração (mín)), RL. 5 (relé da ventoinha de refrigeração (máx.))
20A Bobina de ignição #1 /#2 /#3 /#4, condensador
15ASensor de oxigénio (sup), sensor de oxigénio (inf), RL. 4 (relé da ventoinha de refrigeração (mín.))
15AMódulo do imobilizador de arranque, sensor de posição da árvore de cames #1 /#2, válvula
solenóide de controlo de purga, válvula solenóide de admissão variável, sensor de posiçãoda cambota, válvula de controlo do óleo #1 /#2
15A Injector #1/ #2/ #3/ #4 (G4KD/G4KE), RL. 2 (relé da bomba de combustível)
20A RL. 2 (relé da bomba de combustível)
10A Conector de verificação multi-usos, PCM

757
Manutenção

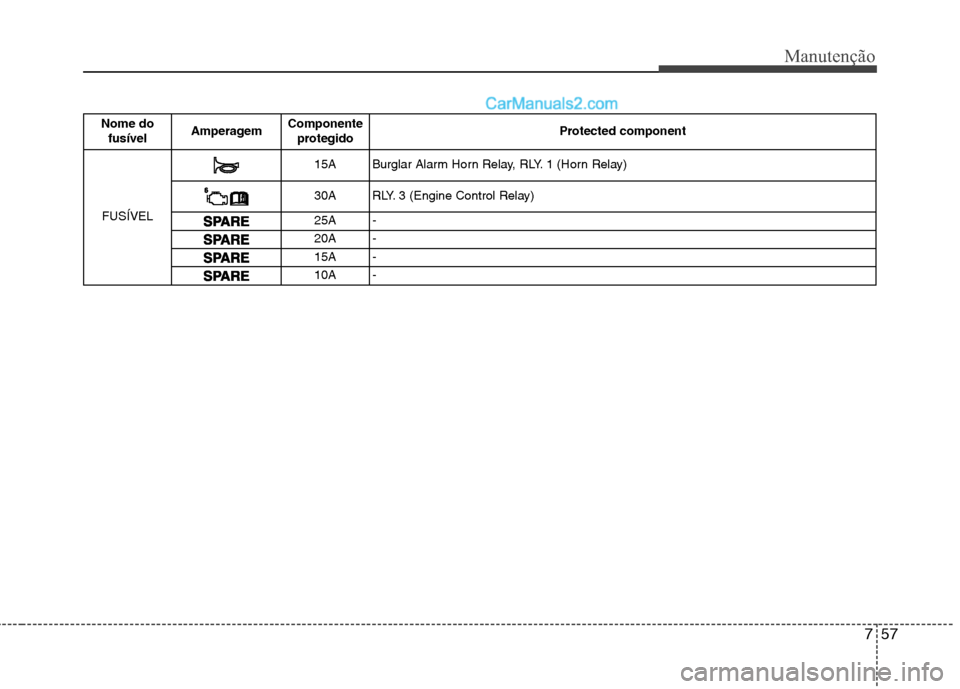

Nome dofusível Amperagem Componente
protegido Protected component
FUSÍVEL
15A Burglar Alarm Horn Relay, RLY. 1 (Horn Relay)
30A RLY. 3 (Engine Control Relay)
25A -
20A -
15A -
10A -

Manutenção
58
7

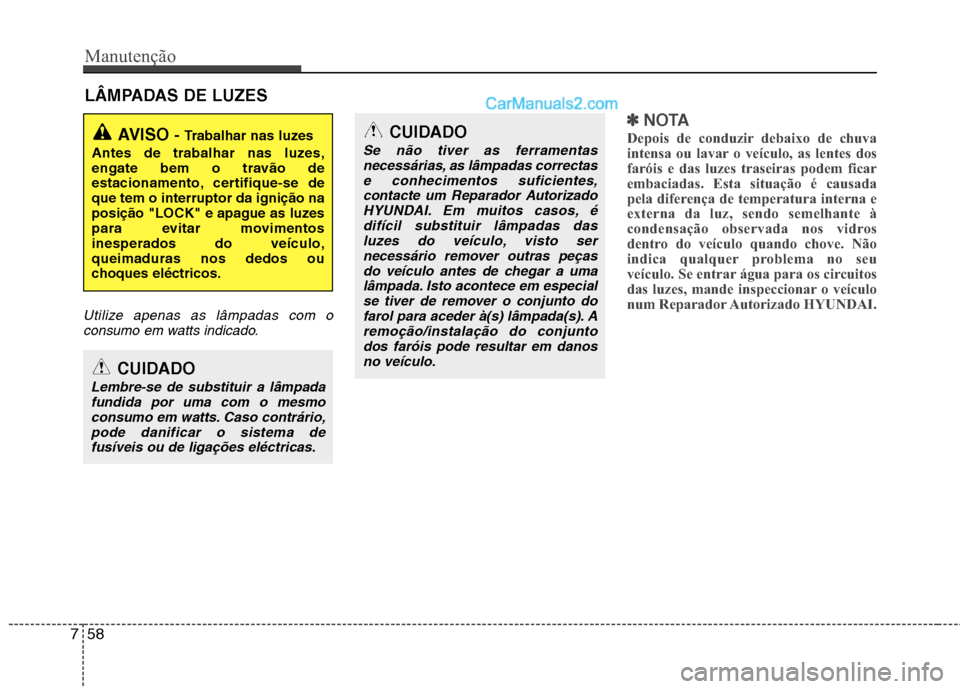

LÂMPADAS DE LUZES
Utilize apenas as lâmpadas com o
consumo em watts indicado.
✽✽ NOTA
Depois de conduzir debaixo de chuva
intensa ou lavar o veículo, as lentes dos
faróis e das luzes traseiras podem ficar
embaciadas. Esta situação é causada
pela diferença de temperatura interna e
externa da luz, sendo semelhante à
condensação observada nos vidros
dentro do veículo quando chove. Não
indica qualquer problema no seu
veículo. Se entrar água para os circuitos
das luzes, mande inspeccionar o veículo
num Reparador Autorizado HYUNDAI.AVISO - Trabalhar nas luzes
Antes de trabalhar nas luzes,
engate bem o travão de
estacionamento, certifique-se deque tem o interruptor da ignição na
posição "LOCK" e apague as luzes
para evitar movimentosinesperados do veículo,queimaduras nos dedos ou
choques eléctricos.
CUIDADO
Lembre-se de substituir a lâmpada fundida por uma com o mesmoconsumo em watts. Caso contrário,
pode danificar o sistema defusíveis ou de ligações eléctricas.
CUIDADO
Se não tiver as ferramentasnecessárias, as lâmpadas correctas
e conhecimentos suficientes,contacte um Reparador AutorizadoHYUNDAI. Em muitos casos, é difícil substituir lâmpadas das
luzes do veículo, visto sernecessário remover outras peçasdo veículo antes de chegar a uma
lâmpada. Isto acontece em especialse tiver de remover o conjunto dofarol para aceder à(s) lâmpada(s). Aremoção/instalação do conjunto
dos faróis pode resultar em danosno veículo.

759
Manutenção

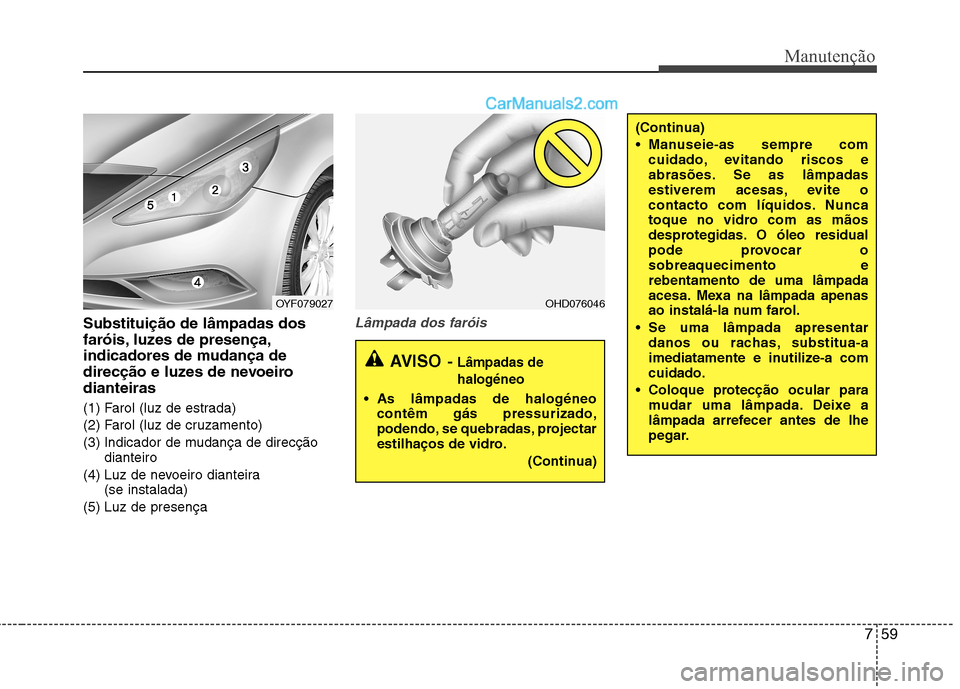

Substituição de lâmpadas dos
faróis, luzes de presença,
indicadores de mudança de
direcção e luzes de nevoeirodianteiras
(1) Farol (luz de estrada)
(2) Farol (luz de cruzamento)
(3) Indicador de mudança de direcçãodianteiro
(4) Luz de nevoeiro dianteira (se instalada)
(5) Luz de presençaLâmpada dos faróis
OYF079027
(Continua)
Manuseie-as sempre com cuidado, evitando riscos e
abrasões. Se as lâmpadas
estiverem acesas, evite o
contacto com líquidos. Nunca
toque no vidro com as mãos
desprotegidas. O óleo residual
pode provocar osobreaquecimento erebentamento de uma lâmpada
acesa. Mexa na lâmpada apenas
ao instalá-la num farol.
Se uma lâmpada apresentar danos ou rachas, substitua-a
imediatamente e inutilize-a comcuidado.
Coloque protecção ocular para mudar uma lâmpada. Deixe a
lâmpada arrefecer antes de lhe
pegar.
AVISO - Lâmpadas de halogéneo
As lâmpadas de halogéneo
contêm gás pressurizado,
podendo, se quebradas, projectar
estilhaços de vidro.
(Continua)
OHD076046

Manutenção
60
7

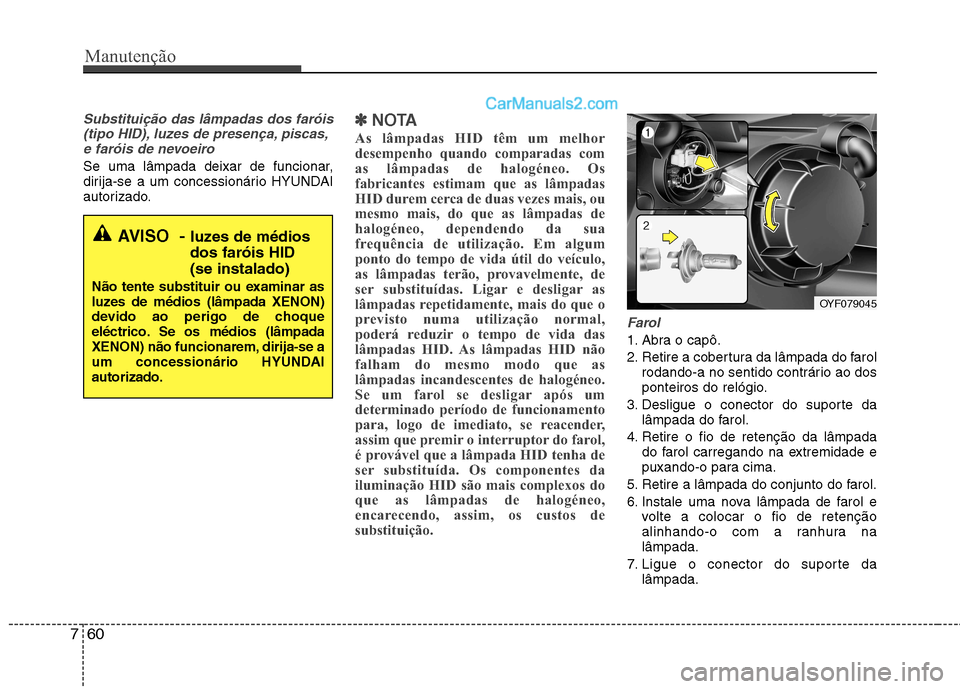

Substituição das lâmpadas dos faróis
(tipo HID), luzes de presença, piscas,e faróis de nevoeiro
Se uma lâmpada deixar de funcionar,
dirija-se a um concessionário HYUNDAI
autorizado.
✽✽ NOTA
As lâmpadas HID têm um melhor
desempenho quando comparadas com
as lâmpadas de halogéneo. Os
fabricantes estimam que as lâmpadas
HID durem cerca de duas vezes mais, ou
mesmo mais, do que as lâmpadas de
halogéneo, dependendo da sua
frequência de utilização. Em algum
ponto do tempo de vida útil do veículo,
as lâmpadas terão, provavelmente, de
ser substituídas. Ligar e desligar as
lâmpadas repetidamente, mais do que o
previsto numa utilização normal,
poderá reduzir o tempo de vida das
lâmpadas HID. As lâmpadas HID não
falham do mesmo modo que as
lâmpadas incandescentes de halogéneo.
Se um farol se desligar após um
determinado período de funcionamento
para, logo de imediato, se reacender,
assim que premir o interruptor do farol,
é provável que a lâmpada HID tenha de
ser substituída. Os componentes da
iluminação HID são mais complexos do
que as lâmpadas de halogéneo,
encarecendo, assim, os custos de
substituição.
Farol
1. Abra o capô.
2. Retire a cobertura da lâmpada do farol rodando-a no sentido contrário ao dos
ponteiros do relógio.
3. Desligue o conector do suporte da lâmpada do farol.
4. Retire o fio de retenção da lâmpada do farol carregando na extremidade e
puxando-o para cima.
5. Retire a lâmpada do conjunto do farol.
6. Instale uma nova lâmpada de farol e volte a colocar o fio de retenção
alinhando-o com a ranhura nalâmpada.
7. Ligue o conector do suporte da lâmpada.
OYF079045
AVISO - luzes de médios
dos faróis HID (se instalado)
Não tente substituir ou examinar as
luzes de médios (lâmpada XENON)
devido ao perigo de choque
eléctrico. Se os médios (lâmpada
XENON) não funcionarem, dirija-se a
um concessionário HYUNDAIautorizado.

761
Manutenção
8. Coloque a cobertura da lâmpada dofarol rodando-a no sentido dos
ponteiros do relógio.
✽✽ NOTA
Se for necessário ajustar o foco dos
faróis depois de reinstalar o conjunto de
faróis, deverá consultar um
concessionário HYUNDAI autorizado.

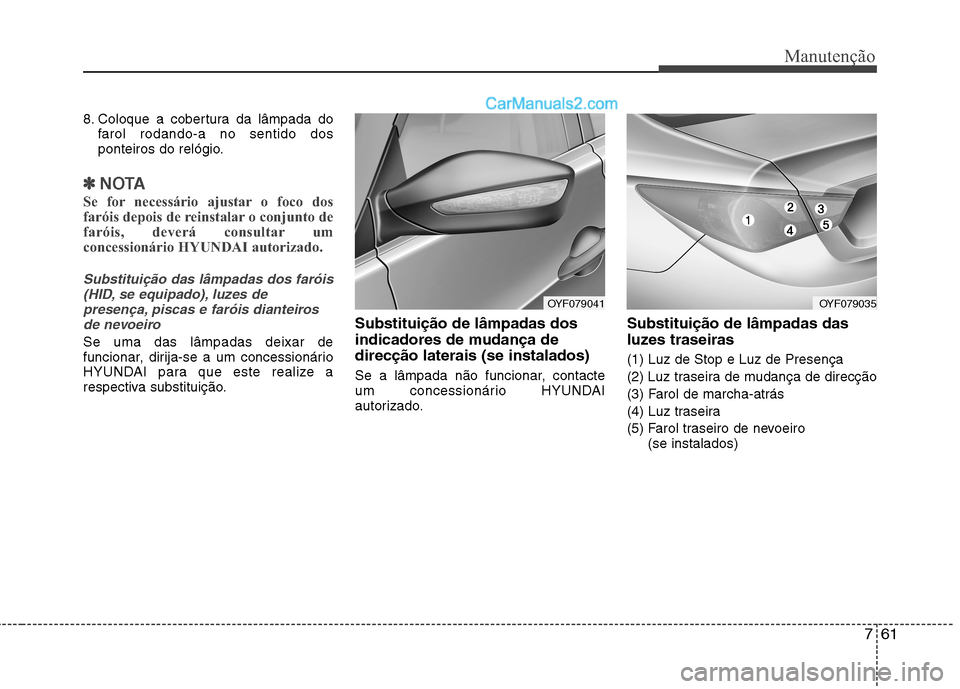

Substituição das lâmpadas dos faróis (HID, se equipado), luzes depresença, piscas e faróis dianteiros
de nevoeiro
Se uma das lâmpadas deixar de
funcionar, dirija-se a um concessionário
HYUNDAI para que este realize a
respectiva substituição. Substituição de lâmpadas dos
indicadores de mudança dedirecção laterais (se instalados)
Se a lâmpada não funcionar, contacte
um concessionário HYUNDAI
autorizado.Substituição de lâmpadas das
luzes traseiras (1) Luz de Stop e Luz de Presença
(2) Luz traseira de mudança de direcção
(3) Farol de marcha-atrás
(4) Luz traseira
(5) Farol traseiro de nevoeiro
(se instalados)
OYF079041OYF079035

Manutenção
62
7

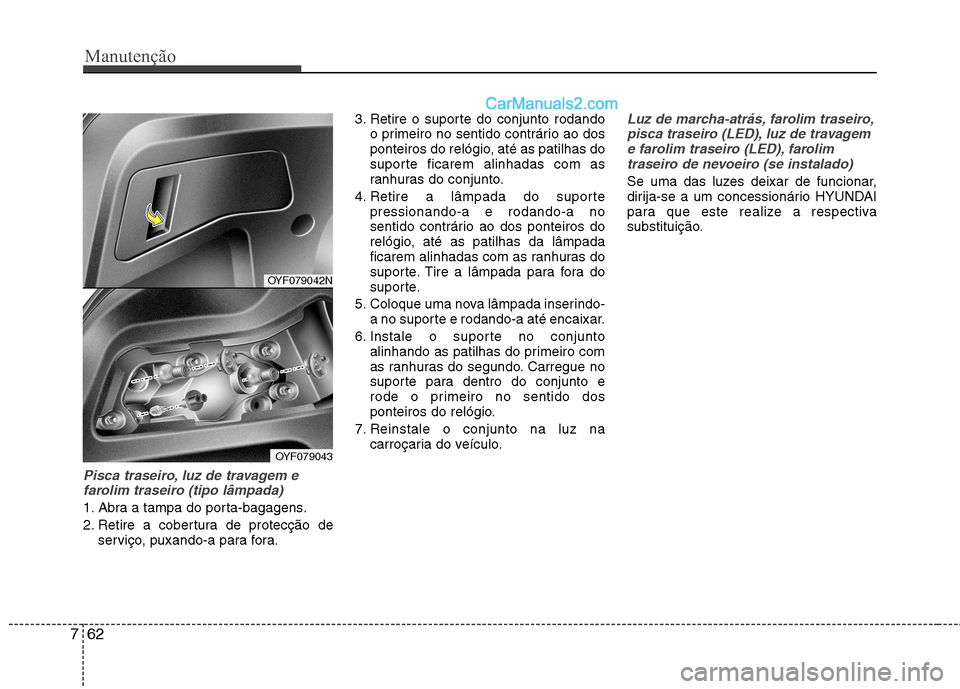

Pisca traseiro, luz de travagem e
farolim traseiro (tipo lâmpada)
1. Abra a tampa do porta-bagagens.
2. Retire a cobertura de protecção de serviço, puxando-a para fora. 3. Retire o suporte do conjunto rodando
o primeiro no sentido contrário ao dos
ponteiros do relógio, até as patilhas do
suporte ficarem alinhadas com as
ranhuras do conjunto.
4. Retire a lâmpada do suporte pressionando-a e rodando-a no
sentido contrário ao dos ponteiros do
relógio, até as patilhas da lâmpada
ficarem alinhadas com as ranhuras do
suporte. Tire a lâmpada para fora do
suporte.
5. Coloque uma nova lâmpada inserindo- a no suporte e rodando-a até encaixar.
6. Instale o suporte no conjunto alinhando as patilhas do primeiro com
as ranhuras do segundo. Carregue no
suporte para dentro do conjunto e
rode o primeiro no sentido dos
ponteiros do relógio.
7. Reinstale o conjunto na luz na carroçaria do veículo.
Luz de marcha-atrás, farolim traseiro,
pisca traseiro (LED), luz de travagem e farolim traseiro (LED), farolimtraseiro de nevoeiro (se instalado)
Se uma das luzes deixar de funcionar,
dirija-se a um concessionário HYUNDAI
para que este realize a respectiva
substituição.
OYF079042N
OYF079043
