2011 Hyundai Sonata Manual do proprietário (in Portuguese)

487
Sistemas e equipamentos do veículo
✽✽NOTA
Se quiser descongelar e desembaciar o
pára-brisas, consulte “Descongelação e
desembaciamento do pára-brisas” neste
capítulo.

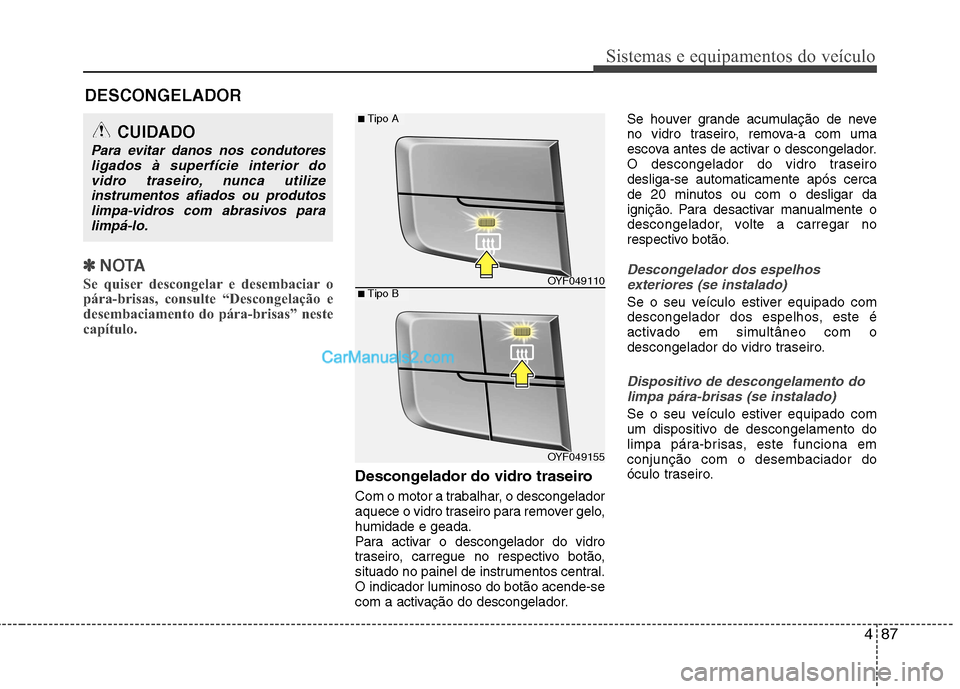

Descongelador do vidro traseiro
Com o motor a trabalhar, o descongelador
aquece o vidro traseiro para remover gelo,humidade e geada.
Para activar o descongelador do vidro
traseiro, carregue no respectivo botão,
situado no painel de instrumentos central.O indicador luminoso do botão acende-se
com a activação do descongelador. Se houver grande acumulação de neve
no vidro traseiro, remova-a com uma
escova antes de activar o descongelador.
O descongelador do vidro traseirodesliga-se automaticamente após cerca
de 20 minutos ou com o desligar da
ignição. Para desactivar manualmente o
descongelador, volte a carregar no
respectivo botão.
Descongelador dos espelhos
exteriores (se instalado)
Se o seu veículo estiver equipado com
descongelador dos espelhos, este é
activado em simultâneo com o
descongelador do vidro traseiro.
Dispositivo de descongelamento dolimpa pára-brisas (se instalado)
Se o seu veículo estiver equipado com
um dispositivo de descongelamento do
limpa pára-brisas, este funciona emconjunção com o desembaciador do
óculo traseiro.
DESCONGELADOR
CUIDADO
Para evitar danos nos condutores
ligados à superfície interior do
vidro traseiro, nunca utilizeinstrumentos afiados ou produtoslimpa-vidros com abrasivos para limpá-lo.
OYF049110
OYF049155
■ Tipo B
■Tipo A

Sistemas e equipamentos do veículo
88
4

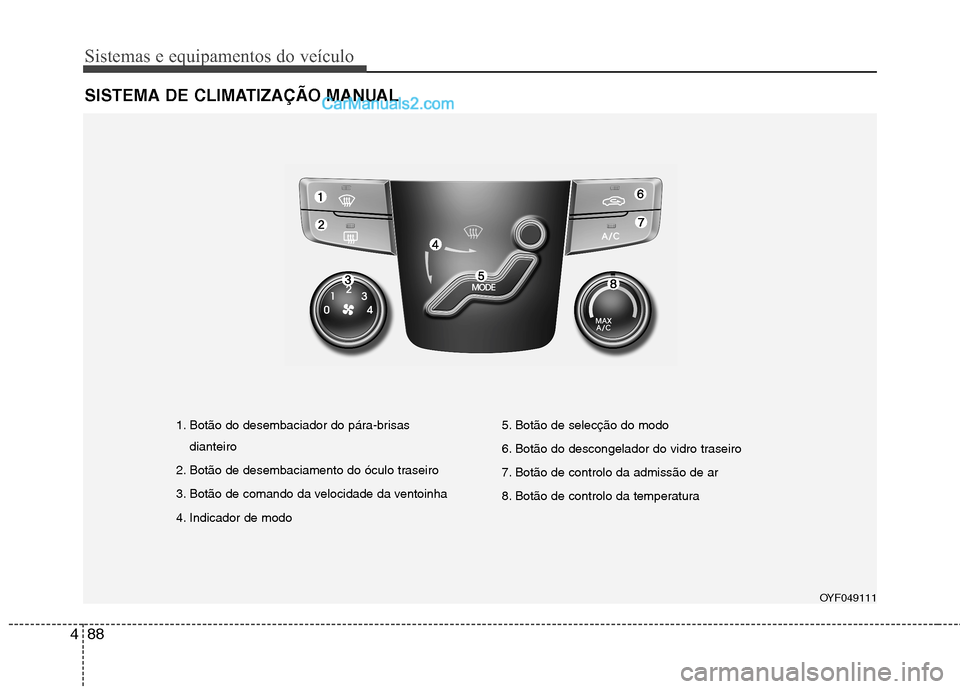

SISTEMA DE CLIMATIZAÇÃO MANUAL
1. Botão do desembaciador do pára-brisas
dianteiro
2. Botão de desembaciamento do óculo traseiro
3. Botão de comando da velocidade da ventoinha
4. Indicador de modo 5. Botão de selecção do modo
6. Botão do descongelador do vidro traseiro
7. Botão de controlo da admissão de ar
8. Botão de controlo da temperatura
OYF049111

489
Sistemas e equipamentos do veículo

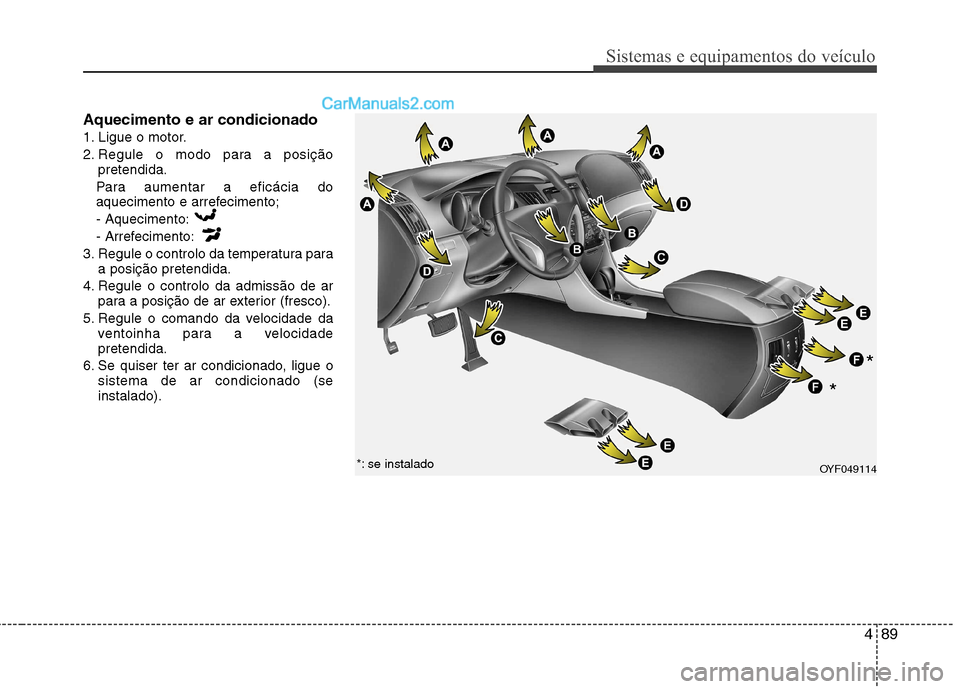

Aquecimento e ar condicionado
1. Ligue o motor.
2. Regule o modo para a posiçãopretendida.
Para aumentar a eficácia do
aquecimento e arrefecimento; - Aquecimento:
- Arrefecimento:
3. Regule o controlo da temperatura para a posição pretendida.
4. Regule o controlo da admissão de ar para a posição de ar exterior (fresco).
5. Regule o comando da velocidade da ventoinha para a velocidade pretendida.
6. Se quiser ter ar condicionado, ligue o sistema de ar condicionado (seinstalado).
OYF049114
*: se instalado *
*

Sistemas e equipamentos do veículo
90
4

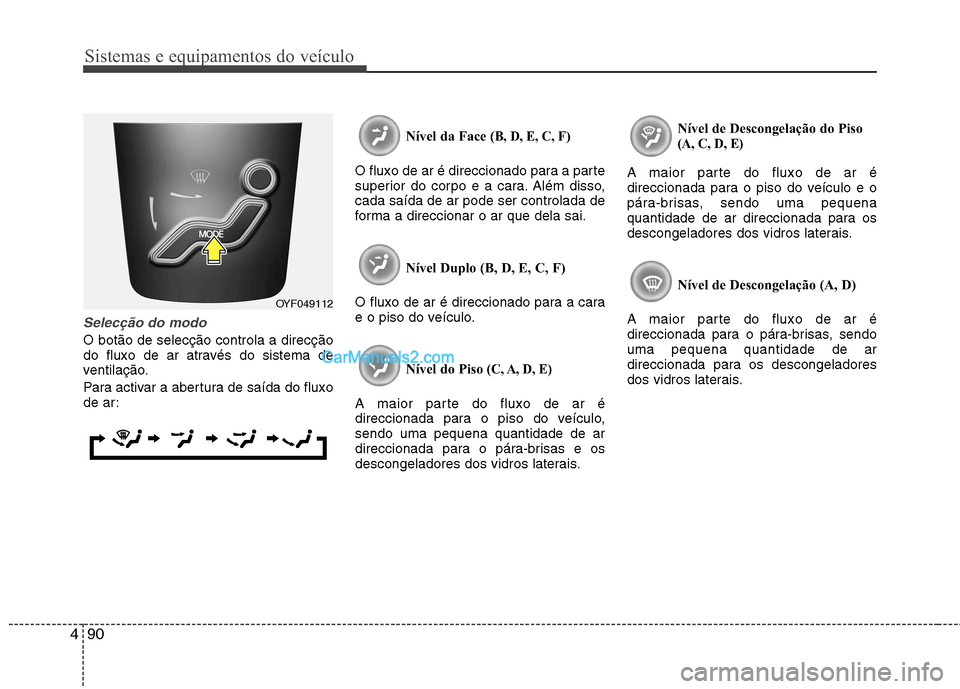

Selecção do modo
O botão de selecção controla a direcção
do fluxo de ar através do sistema de
ventilação.
Para activar a abertura de saída do fluxo
de ar: Nível da Face (
B, D, E, C, F)
O fluxo de ar é direccionado para a parte
superior do corpo e a cara. Além disso,cada saída de ar pode ser controlada de
forma a direccionar o ar que dela sai.
Nível Duplo (B, D, E, C, F)
O fluxo de ar é direccionado para a cara
e o piso do veículo.
Nível do Piso
(C, A, D, E)
A maior parte do fluxo de ar é
direccionada para o piso do veículo,sendo uma pequena quantidade de ar
direccionada para o pára-brisas e os
descongeladores dos vidros laterais. Nível de Descongelação do Piso
(A, C, D, E)
A maior parte do fluxo de ar é
direccionada para o piso do veículo e o
pára-brisas, sendo uma pequena
quantidade de ar direccionada para os
descongeladores dos vidros laterais.
Nível de Descongelação (A, D)
A maior parte do fluxo de ar é
direccionada para o pára-brisas, sendouma pequena quantidade de ar
direccionada para os descongeladores
dos vidros laterais.
OYF049112

491
Sistemas e equipamentos do veículo

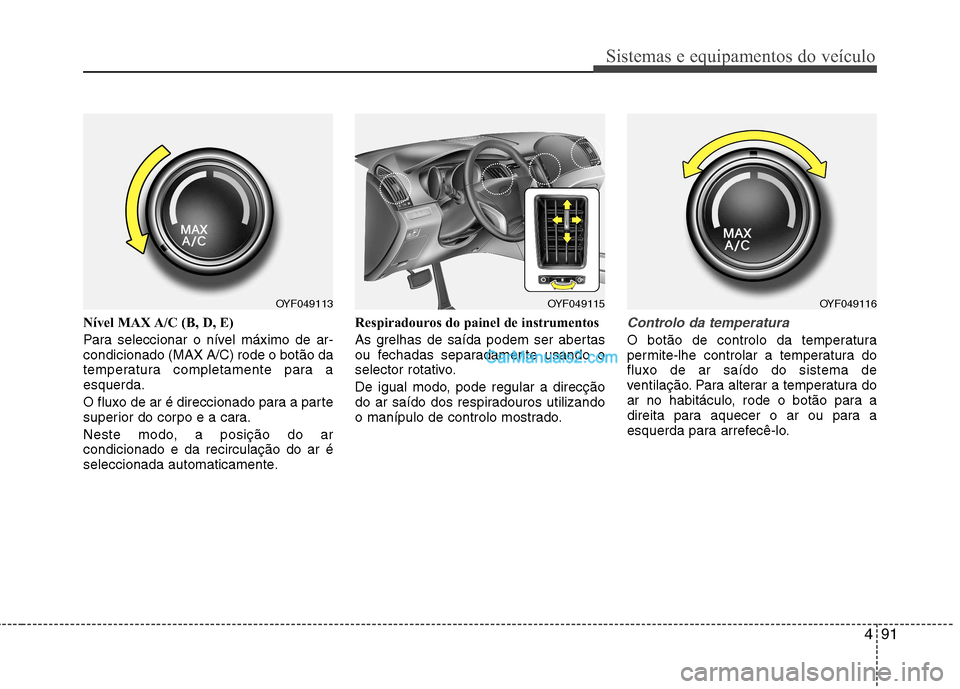

Nível MAX A/C (B, D, E)
Para seleccionar o nível máximo de ar- condicionado (MAX A/C) rode o botão da
temperatura completamente para aesquerda.
O fluxo de ar é direccionado para a parte
superior do corpo e a cara.
Neste modo, a posição do ar condicionado e da recirculação do ar é
seleccionada automaticamente.Respiradouros do painel de instrumentos
As grelhas de saída podem ser abertas
ou fechadas separadamente usando o
selector rotativo.
De igual modo, pode regular a direcção
do ar saído dos respiradouros utilizando
o manípulo de controlo mostrado.Controlo da temperatura
O botão de controlo da temperatura
permite-lhe controlar a temperatura dofluxo de ar saído do sistema de
ventilação. Para alterar a temperatura do
ar no habitáculo, rode o botão para a
direita para aquecer o ar ou para a
esquerda para arrefecê-lo.
OYF049113OYF049116OYF049115

Sistemas e equipamentos do veículo
92
4

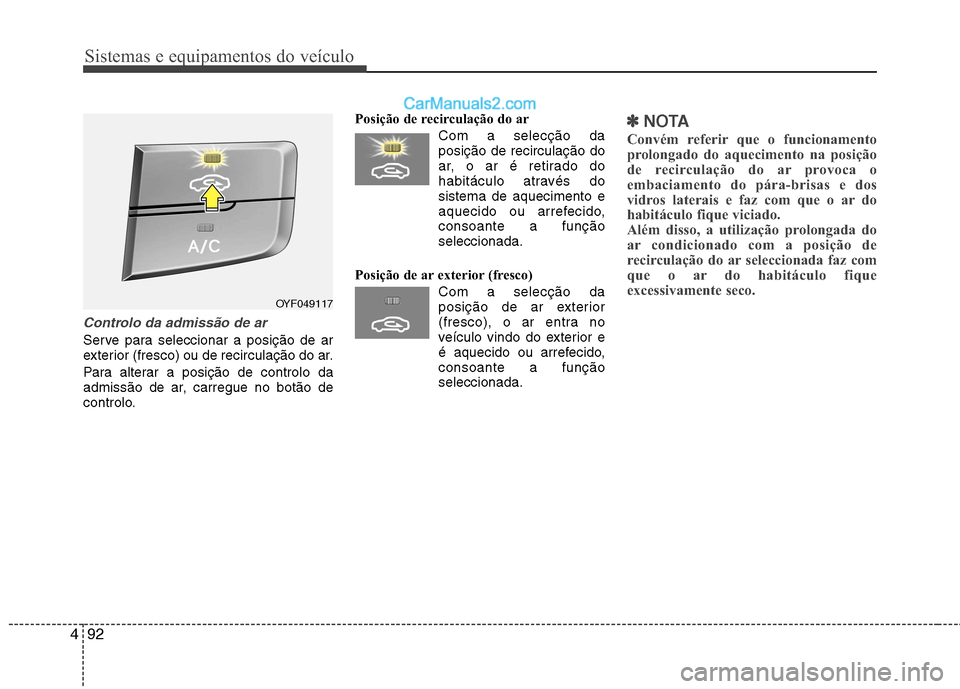

Controlo da admissão de ar
Serve para seleccionar a posição de ar
exterior (fresco) ou de recirculação do ar.
Para alterar a posição de controlo da
admissão de ar, carregue no botão de
controlo. Posição de recirculação do ar
Com a selecção daposição de recirculação do
ar, o ar é retirado do
habitáculo através dosistema de aquecimento e
aquecido ou arrefecido,
consoante a funçãoseleccionada.
Posição de ar exterior (fresco) Com a selecção daposição de ar exterior
(fresco), o ar entra no
veículo vindo do exterior e
é aquecido ou arrefecido,consoante a função
seleccionada.
✽✽ NOTA
Convém referir que o funcionamento
prolongado do aquecimento na posição
de recirculação do ar provoca o
embaciamento do pára-brisas e dos
vidros laterais e faz com que o ar do
habitáculo fique viciado.
Além disso, a utilização prolongada do
ar condicionado com a posição de
recirculação do ar seleccionada faz com
que o ar do habitáculo fique
excessivamente seco.
OYF049117

493
Sistemas e equipamentos do veículo

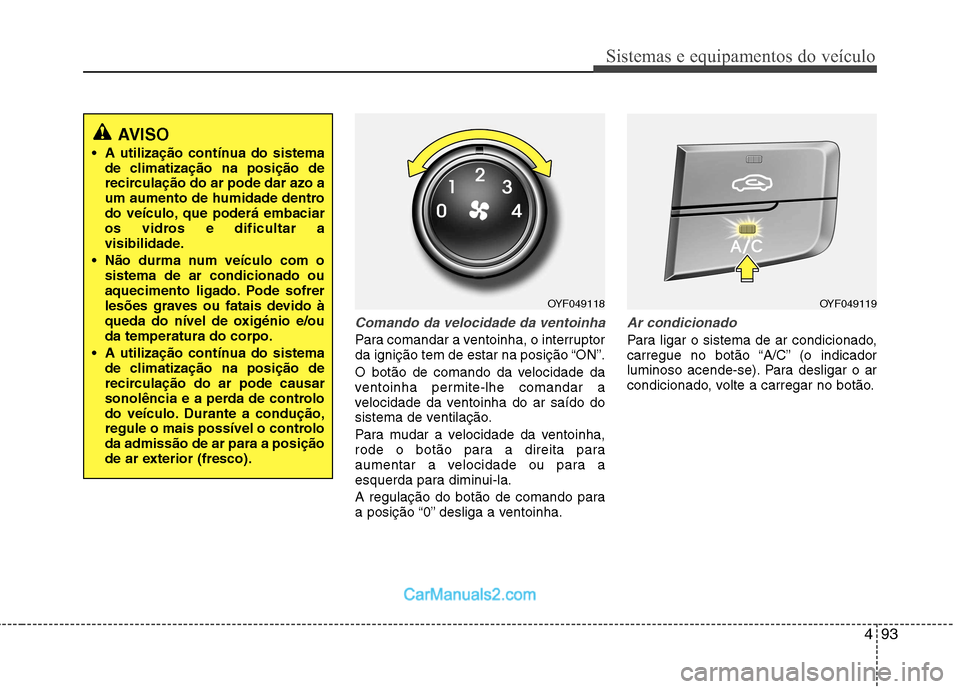

Comando da velocidade da ventoinha
Para comandar a ventoinha, o interruptor
da ignição tem de estar na posição “ON”.
O botão de comando da velocidade da
ventoinha permite-lhe comandar a
velocidade da ventoinha do ar saído do
sistema de ventilação.
Para mudar a velocidade da ventoinha,
rode o botão para a direita para
aumentar a velocidade ou para a
esquerda para diminui-la.
A regulação do botão de comando para
a posição “0” desliga a ventoinha.
Ar condicionado
Para ligar o sistema de ar condicionado,
carregue no botão “A/C” (o indicador
luminoso acende-se). Para desligar o ar
condicionado, volte a carregar no botão.
AVISO
A utilização contínua do sistema de climatização na posição de
recirculação do ar pode dar azo a
um aumento de humidade dentro
do veículo, que poderá embaciar
os vidros e dificultar a
visibilidade.
Não durma num veículo com o sistema de ar condicionado ou
aquecimento ligado. Pode sofrer
lesões graves ou fatais devido à
queda do nível de oxigénio e/ouda temperatura do corpo.
A utilização contínua do sistema de climatização na posição de
recirculação do ar pode causar
sonolência e a perda de controlo
do veículo. Durante a condução,
regule o mais possível o controloda admissão de ar para a posição
de ar exterior (fresco).
OYF049118OYF049119

Sistemas e equipamentos do veículo
94
4

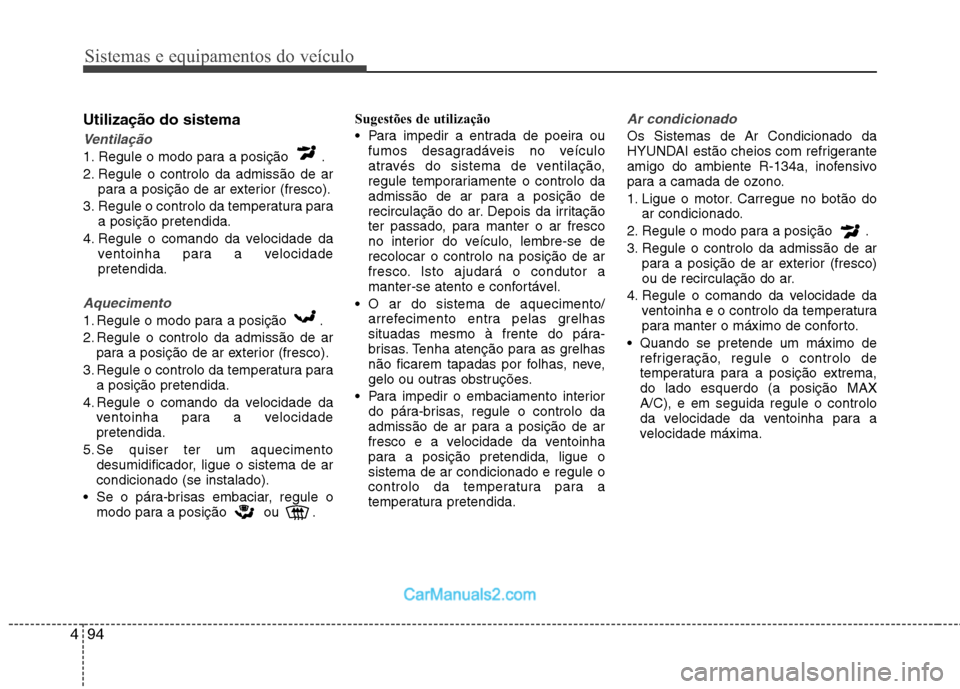

Utilização do sistema
Ventilação
1. Regule o modo para a posição .
2. Regule o controlo da admissão de ar
para a posição de ar exterior (fresco).
3. Regule o controlo da temperatura para a posição pretendida.
4. Regule o comando da velocidade da ventoinha para a velocidade pretendida.
Aquecimento
1. Regule o modo para a posição .
2. Regule o controlo da admissão de arpara a posição de ar exterior (fresco).
3. Regule o controlo da temperatura para a posição pretendida.
4. Regule o comando da velocidade da ventoinha para a velocidade pretendida.
5. Se quiser ter um aquecimento desumidificador, ligue o sistema de arcondicionado (se instalado).
Se o pára-brisas embaciar, regule o modo para a posição ou . Sugestões de utilização
Para impedir a entrada de poeira ou
fumos desagradáveis no veículo
através do sistema de ventilação,
regule temporariamente o controlo da
admissão de ar para a posição de
recirculação do ar. Depois da irritação
ter passado, para manter o ar fresco
no interior do veículo, lembre-se derecolocar o controlo na posição de ar
fresco. Isto ajudará o condutor a
manter-se atento e confortável.
O ar do sistema de aquecimento/ arrefecimento entra pelas grelhas
situadas mesmo à frente do pára-
brisas. Tenha atenção para as grelhas
não ficarem tapadas por folhas, neve,
gelo ou outras obstruções.
Para impedir o embaciamento interior do pára-brisas, regule o controlo da
admissão de ar para a posição de ar
fresco e a velocidade da ventoinha
para a posição pretendida, ligue osistema de ar condicionado e regule o
controlo da temperatura para a
temperatura pretendida.
Ar condicionado
Os Sistemas de Ar Condicionado da
HYUNDAI estão cheios com refrigerante
amigo do ambiente R-134a, inofensivo
para a camada de ozono.
1. Ligue o motor. Carregue no botão do ar condicionado.
2. Regule o modo para a posição .
3. Regule o controlo da admissão de ar para a posição de ar exterior (fresco)
ou de recirculação do ar.
4. Regule o comando da velocidade da ventoinha e o controlo da temperatura
para manter o máximo de conforto.
Quando se pretende um máximo de refrigeração, regule o controlo de
temperatura para a posição extrema,do lado esquerdo (a posição MAXA/C), e em seguida regule o controlo
da velocidade da ventoinha para a
velocidade máxima.
