2011 Hyundai Sonata Manual do proprietário (in Portuguese)

747
Manutenção

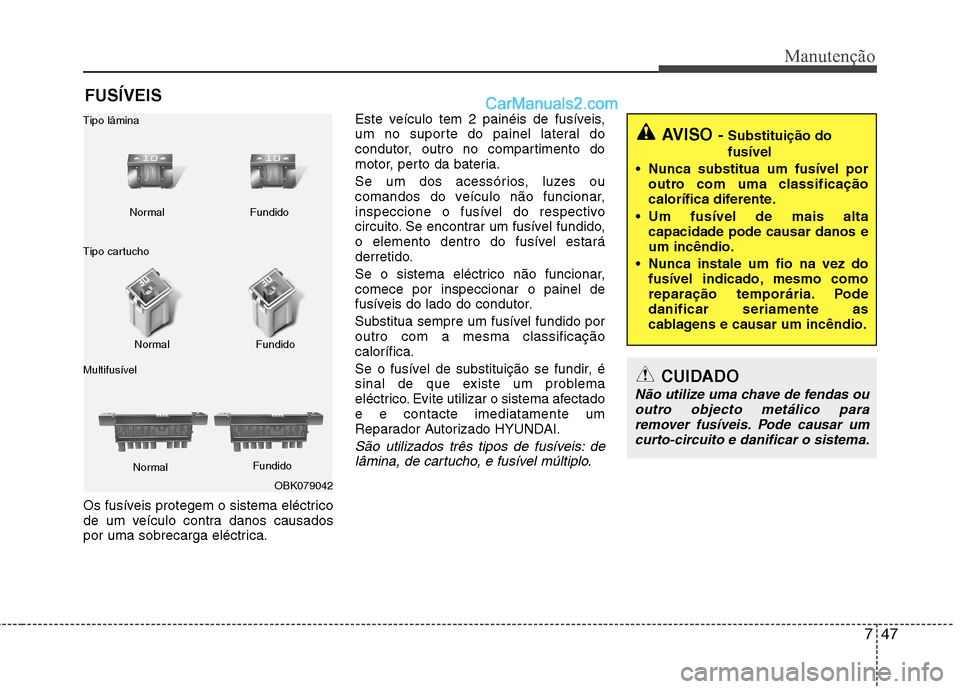

FUSÍVEIS
Os fusíveis protegem o sistema eléctrico
de um veículo contra danos causados
por uma sobrecarga eléctrica. Este veículo tem 2 painéis de fusíveis,
um no suporte do painel lateral do
condutor, outro no compartimento do
motor, perto da bateria.
Se um dos acessórios, luzes ou
comandos do veículo não funcionar,
inspeccione o fusível do respectivo
circuito. Se encontrar um fusível fundido,
o elemento dentro do fusível estará
derretido.
Se o sistema eléctrico não funcionar, comece por inspeccionar o painel de
fusíveis do lado do condutor.
Substitua sempre um fusível fundido por outro com a mesma classificaçãocalorífica.
Se o fusível de substituição se fundir, é
sinal de que existe um problema
eléctrico. Evite utilizar o sistema afectadoe e contacte imediatamente um
Reparador Autorizado HYUNDAI.
São utilizados três tipos de fusíveis: de
lâmina, de cartucho, e fusível múltiplo.
AVISO - Substituição do fusível
Nunca substitua um fusível por outro com uma classificação
calorífica diferente.
Um fusível de mais alta capacidade pode causar danos eum incêndio.
Nunca instale um fio na vez do fusível indicado, mesmo como
reparação temporária. Podedanificar seriamente as
cablagens e causar um incêndio.
CUIDADO
Não utilize uma chave de fendas ou
outro objecto metálico para remover fusíveis. Pode causar umcurto-circuito e danificar o sistema.
OBK079042
Normal
Normal
Tipo lâmina
Tipo cartucho
Multifusível Fundido
Fundido
Normal Fundido

Manutenção
48
7

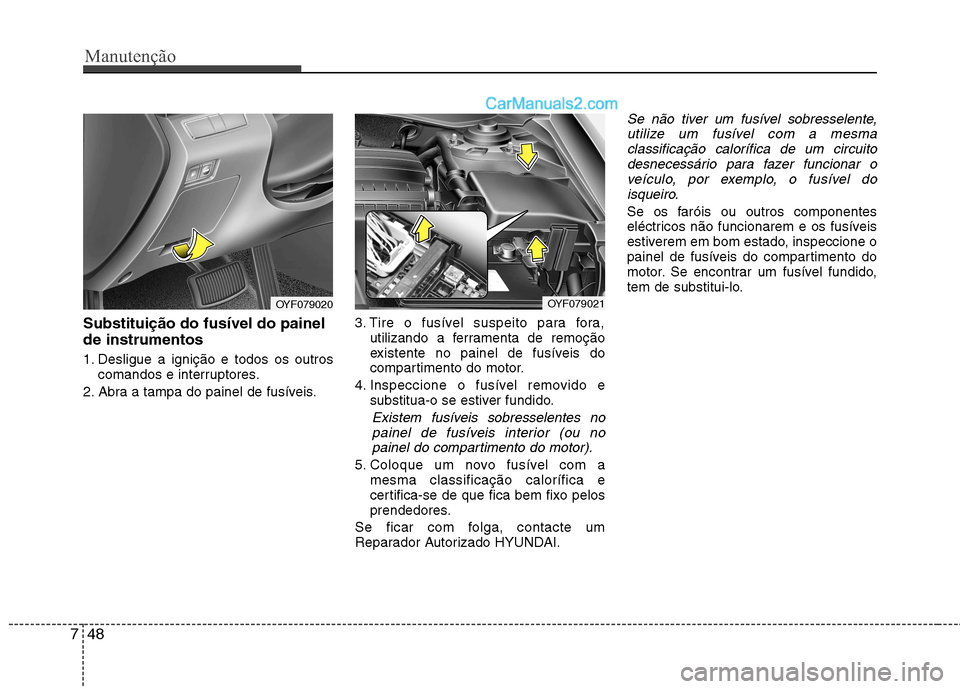

Substituição do fusíveI do painel de instrumentos
1. Desligue a ignição e todos os outros
comandos e interruptores.
2. Abra a tampa do painel de fusíveis. 3. Tire o fusível suspeito para fora,
utilizando a ferramenta de remoção
existente no painel de fusíveis do
compartimento do motor.
4. Inspeccione o fusível removido e substitua-o se estiver fundido.
Existem fusíveis sobresselentes no
painel de fusíveis interior (ou no painel do compartimento do motor).
5. Coloque um novo fusível com a mesma classificação calorífica e
certifica-se de que fica bem fixo pelos
prendedores.
Se ficar com folga, contacte um
Reparador Autorizado HYUNDAI.
Se não tiver um fusível sobresselente, utilize um fusível com a mesma classificação calorífica de um circuitodesnecessário para fazer funcionar o
veículo, por exemplo, o fusível doisqueiro.
Se os faróis ou outros componentes
eléctricos não funcionarem e os fusíveis
estiverem em bom estado, inspeccione o
painel de fusíveis do compartimento do
motor. Se encontrar um fusível fundido,
tem de substitui-lo.
OYF079020OYF079021

749
Manutenção

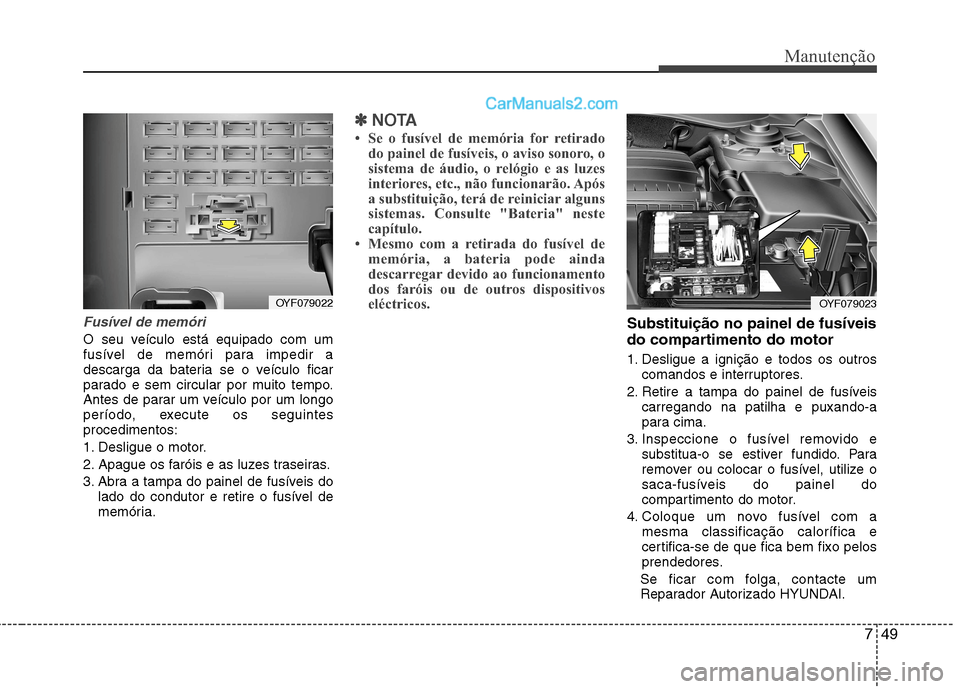

Fusível de memóri
O seu veículo está equipado com um
fusível de memóri para impedir a
descarga da bateria se o veículo ficar
parado e sem circular por muito tempo.
Antes de parar um veículo por um longo
período, execute os seguintesprocedimentos:
1. Desligue o motor.
2. Apague os faróis e as luzes traseiras.
3. Abra a tampa do painel de fusíveis dolado do condutor e retire o fusível de
memória.
✽✽ NOTA
 Se o fusível de memória for retirado do painel de fusíveis, o aviso sonoro, o
sistema de áudio, o relógio e as luzes
interiores, etc., não funcionarão. Após
a substituição, terá de reiniciar alguns
sistemas. Consulte "Bateria" neste
capítulo.
 Mesmo com a retirada do fusível de memória, a bateria pode ainda
descarregar devido ao funcionamento
dos faróis ou de outros dispositivos
eléctricos.
Substituição no painel de fusíveis
do compartimento do motor
1. Desligue a ignição e todos os outros comandos e interruptores.
2. Retire a tampa do painel de fusíveis carregando na patilha e puxando-a
para cima.
3. Inspeccione o fusível removido e substitua-o se estiver fundido. Para
remover ou colocar o fusível, utilize o
saca-fusíveis do painel do
compartimento do motor.
4. Coloque um novo fusível com a mesma classificação calorífica e
certifica-se de que fica bem fixo pelos
prendedores.
Se ficar com folga, contacte um
Reparador Autorizado HYUNDAI.
OYF079022OYF079023

Manutenção
50
7

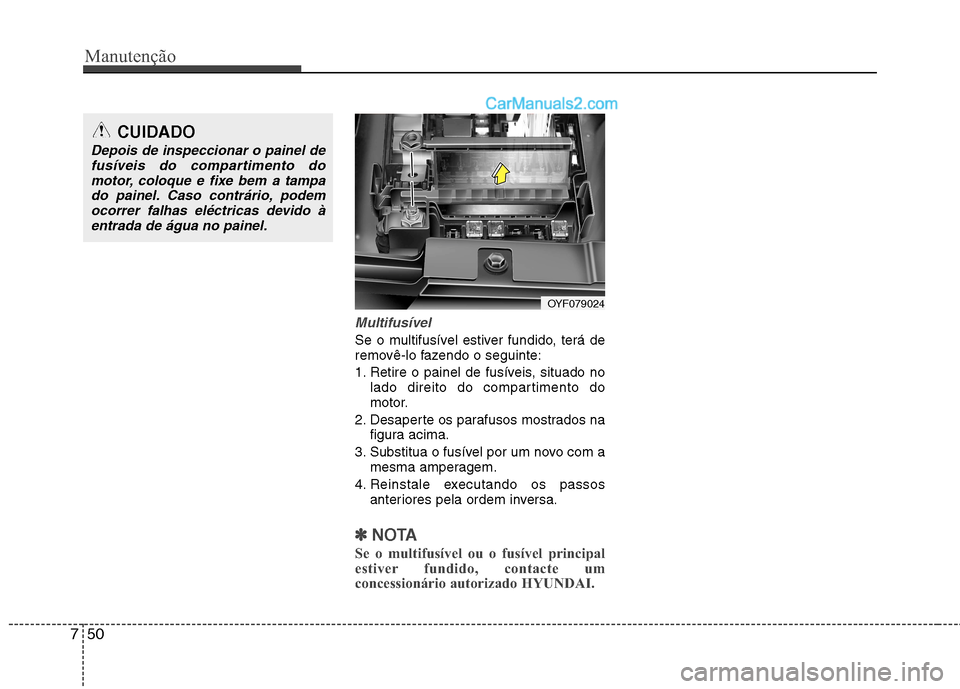

Multifusível
Se o multifusível estiver fundido, terá de
removê-lo fazendo o seguinte:
1. Retire o painel de fusíveis, situado no
lado direito do compartimento do
motor.
2. Desaperte os parafusos mostrados na figura acima.
3. Substitua o fusível por um novo com a mesma amperagem.
4. Reinstale executando os passos anteriores pela ordem inversa.
✽✽ NOTA
Se o multifusível ou o fusível principal
estiver fundido, contacte um
concessionário autorizado HYUNDAI.
CUIDADO
Depois de inspeccionar o painel de fusíveis do compartimento do
motor, coloque e fixe bem a tampado painel. Caso contrário, podemocorrer falhas eléctricas devido à entrada de água no painel.
OYF079024

751
Manutenção
✽✽NOTA
Nem todas as descrições dos painéis de
fusíveis deste manual poderão ser
aplicáveis ao seu veículo. As descrições
são as correctas no momento da
impressão. Ao inspeccionar um painel
de fusíveis do seu veículo, consulte a
respectiva etiqueta.

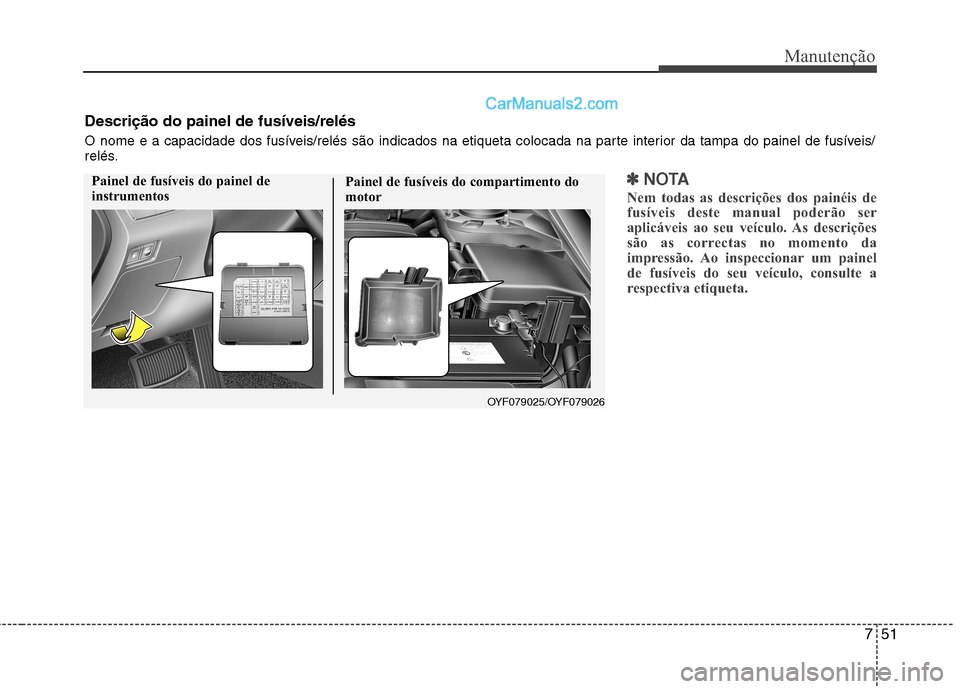

Descrição do painel de fusíveis/relés
O nome e a capacidade dos fusíveis/relés são indicados na etiqueta colocada na parte interior da tampa do painel de fusíveis/
relés.
Painel de fusíveis do compartimento do
motor
OYF079025/OYF079026
Painel de fusíveis do painel de
instrumentos

Manutenção
52
7

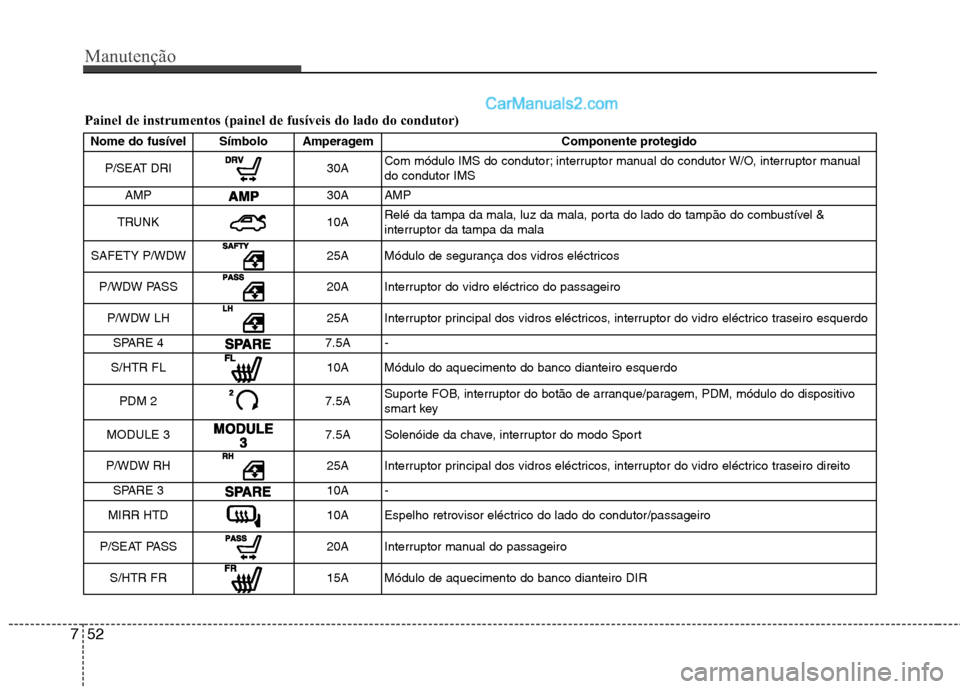

Painel de instrumentos (painel de fusíveis do lado do condutor)
Nome do fusível Símbolo Amperagem Componente protegido
P/SEAT DRI
30A Com módulo IMS do condutor; interruptor manual do condutor W/O, interruptor manual do condutor IMS
AMP
30A AMP
TRUNK
10A Relé da tampa da mala, luz da mala, porta do lado do tampão do combustível &
interruptor da tampa da mala
SAFETY P/WDW
25A Módulo de segurança dos vidros eléctricos
P/WDW PASS
20A Interruptor do vidro eléctrico do passageiro
P/WDW LH
25A Interruptor principal dos vidros eléctricos, interruptor do vidro eléctrico traseiro esquerdo
SPARE 4
7.5A -
S/HTR FL
10A Módulo do aquecimento do banco dianteiro esquerdo
PDM 2
7.5A Suporte FOB, interruptor do botão de arranque/paragem, PDM, módulo do dispositivo
smart key
MODULE 3
7.5A Solenóide da chave, interruptor do modo Sport
P/WDW RH
25A Interruptor principal dos vidros eléctricos, interruptor do vidro eléctrico traseiro direito
SPARE 3
10A -
MIRR HTD
10A Espelho retrovisor eléctrico do lado do condutor/passageiro
P/SEAT PASS
20A Interruptor manual do passageiro
S/HTR FR
15A Módulo de aquecimento do banco dianteiro DIR

753
Manutenção

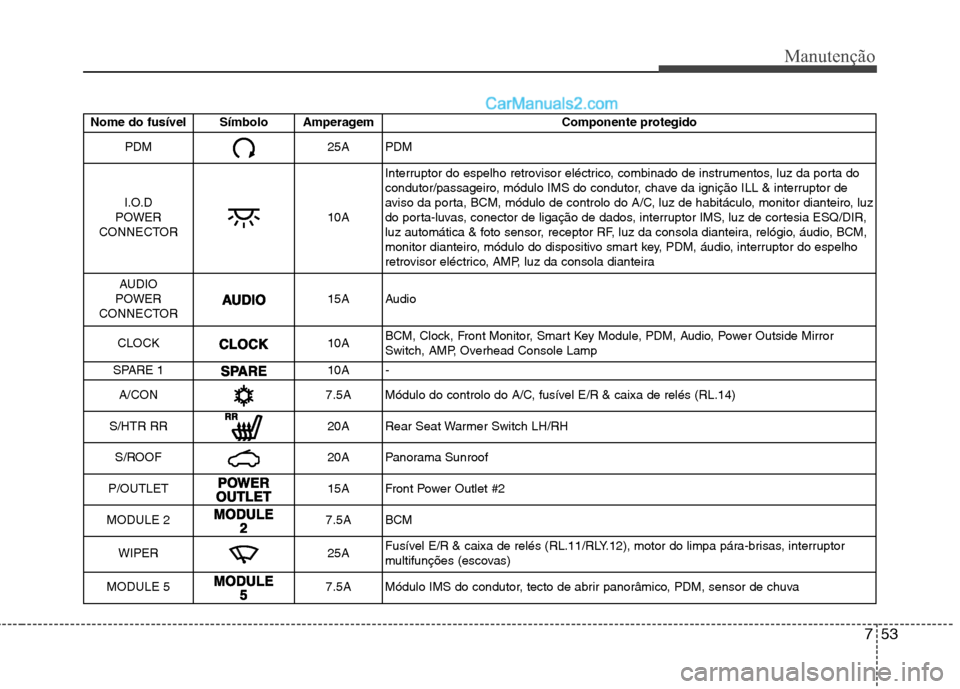

Nome do fusível Símbolo Amperagem Componente protegido
PDM25APDM
I.O.D
POWER
CONNECTOR
10A Interruptor do espelho retrovisor eléctrico, combinado de instrumentos, luz da porta do
condutor/passageiro, módulo IMS do condutor, chave da ignição ILL & interruptor de
aviso da porta, BCM, módulo de controlo do A/C, luz de habitáculo, monitor dianteiro, luz
do porta-luvas, conector de ligação de dados, interruptor IMS, luz de cortesia ESQ/DIR,
luz automática & foto sensor, receptor RF, luz da consola dianteira, relógio, áudio, BCM,
monitor dianteiro, módulo do dispositivo smart key, PDM, áudio, interruptor do espelho
retrovisor eléctrico, AMP, luz da consola dianteira
AUDIO
POWER
CONNECTOR
15A Audio
CLOCK
10A BCM, Clock, Front Monitor, Smart Key Module, PDM, Audio, Power Outside Mirror
Switch, AMP, Overhead Console Lamp
SPARE 1
10A -
A/CON
7.5A Módulo do controlo do A/C, fusível E/R & caixa de relés (RL.14)
S/HTR RR
20A Rear Seat Warmer Switch LH/RH
S/ROOF
20A Panorama Sunroof
P/OUTLET
15A Front Power Outlet #2
MODULE 2
7.5A BCM
WIPER
25A Fusível E/R & caixa de relés (RL.11/RLY.12), motor do limpa pára-brisas, interruptor
multifunções (escovas)
MODULE 5
7.5A Módulo IMS do condutor, tecto de abrir panorâmico, PDM, sensor de chuva

Manutenção
54
7

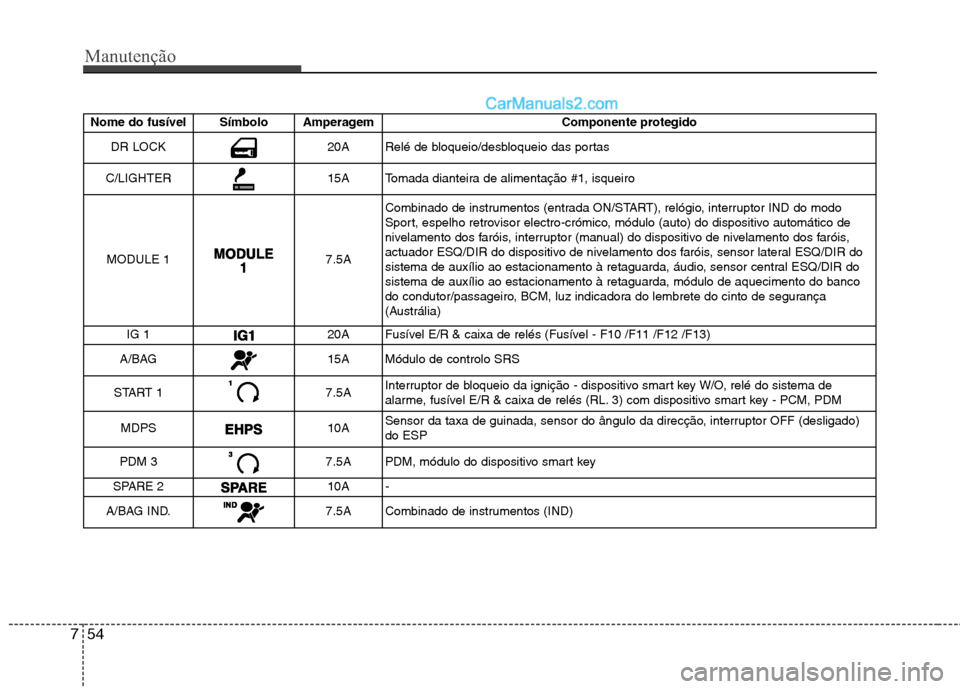

Nome do fusível Símbolo Amperagem Componente protegido
DR LOCK20ARelé de bloqueio/desbloqueio das portas
C/LIGHTER15ATomada dianteira de alimentação #1, isqueiro
MODULE 1
7.5A Combinado de instrumentos (entrada ON/START), relógio, interruptor IND do modo
Sport, espelho retrovisor electro-crómico, módulo (auto) do dispositivo automático de
nivelamento dos faróis, interruptor (manual) do dispositivo de nivelamento dos faróis,
actuador ESQ/DIR do dispositivo de nivelamento dos faróis, sensor lateral ESQ/DIR do
sistema de auxílio ao estacionamento à retaguarda, áudio, sensor central ESQ/DIR dosistema de auxílio ao estacionamento à retaguarda, módulo de aquecimento do banco
do condutor/passageiro, BCM, luz indicadora do lembrete do cinto de segurança
(Austrália)
IG 1
20A Fusível E/R & caixa de relés (Fusível - F10 /F11 /F12 /F13)
A/BAG
15A Módulo de controlo SRS
START 1
7.5A Interruptor de bloqueio da ignição - dispositivo smart key W/O, relé do sistema de
alarme, fusível E/R & caixa de relés (RL. 3) com dispositivo smart key - PCM, PDM
MDPS
10A Sensor da taxa de guinada, sensor do ângulo da direcção, interruptor OFF (desligado) do ESP
PDM 3
7.5A PDM, módulo do dispositivo smart key
SPARE 2
10A -
A/BAG IND.
7.5A Combinado de instrumentos (IND)
