31Contrôle de marche



Feuxantibrouillard arrière


fixe. Les feux antibrouillard arrière sontactionnés. To u r n e z l a b ague de la commande vers l’arrière pour désactiver les feux antibrouillard.
TémoinEtatCauseActions / Obser vations




Préchauffage moteur Diesel fixe. Le bouton de démarrage « STA R T/STOP
» a été actionné (Contact). Attendez l’extinction du témoin avant de démarrer * .
La durée d’allumage est déterminée par les conditions climatiques (jusqu’à environ trente secondes enconditions climatiques extrêmes).
Si le moteur ne démarre pas, remettez le contact
et attendez de nouveau l’extinction du témoin, puis démarrer le moteur.


Frein de stationnementélectrique

fixe. Le frein de stationnement électriqueest serré. Desserrez le frein électrique pour éteindre le témoin :pied sur la pédale de frein, tirez sur la palette du frein électrique.
Respectez les consignes de sécurité.
Pour plus d’informations sur le frein électrique,
reportez-vous au chapitre «Conduite».

Désactivationdes fonctionsautomatiquesdu frein de stationnementélectrique


fixe. Les fonctions «serrage automatique» (à la coupure du moteur) et
«desserrage automatique» sont désactivées ou défaillantes.
Activez la fonction (suivant destination) par le menu
de configuration du véhicule ou consultez le réseau CITROËN ou un atelier qualifié si le serrage /
desserrage automatique n’est plus possible.
Le frein peut être desserré manuellement en utilisant
la procédure de déverrouillage de secours.
Pour
plus d’informations sur le frein de stationnement électrique, repor tez-vous au chapitre «Conduite».

*

Si votre véhicule est équipé de l’Accès et Démarrage Mains Libres, l’extinction du témoin est immédiate. Sinon restez appuyé sur la pédale de freinjusqu’à l’extinction.

TémoinEtatCauseActions / Observations



Essuyage
automatique
fixe.La commande d’essuie-vitre est
actionnée vers le bas.Le bala
yage automatique de l’essuie-vitre avant est
activé.
Pour désactiver l’essuyage automatique, actionnez la commande vers le bas ou placez la commande
d’essuie-vitre sur une autre position.



Systèmed’airbagpassager
fixe dans l’afficheur des témoins de ceinture et d’airbag frontal passager.La commande, située dans la boîte à
gants, est actionnée sur laposition «ON».L’air bag frontal passager est activé.
Dans ce cas, n’installez pas de siègeenfant «dos à la route».
Actionnez la commande sur la position «OFF»
pour neutraliser l’airbag frontal passager.
Dans ce cas, vous pouvez installer un siège enfant
«dos à la route».

Stop & Startfixe. A l’arrêt du véhicule (feu rouge, stop,encombrements...), le Stop & Star t amis le moteur en mode STOP.Dès que vous souhaitez repar tir, le témoin s’éteint et lemoteur redémarre automatiquement en mode START.
cli
gnotant quelques secondes, puiss’éteint. Le mode
STOP est momentanémentindisponible.ouLe mode STA R T s’est automatiquement déclenché. Reportez-vous au chapitre «Conduite -
§ Stop & Start» pour les cas particuliers du mode STOP et du mode STA R T.

33Contrôle de marche
Témoins de neutralisation
L’ a l l u m age de l’un des témoins suivants confirme l’arrêt volontaire du système correspondant.Celui-ci peut s’accompagner d’un signal sonore et d’un message sur l’afficheur du combiné.

TémoinEtatCauseActions / Obser vations




Systèmed’airbagpassager

fixe dans le combiné et/ou dans l’afficheur des témoins deceinture et d’airbag
frontal passager.La commande, située dans la boîte à
gants, est actionn
ée sur laposition «OFF».
L’ a i r b ag frontal passager est neutralisé.
Actionnez la commande sur la position «ON
» pour
activer l’airbag frontal passager.
Dans ce cas, n’installez pas de siège enfant «dos à la
route».



CDS / ASR

fixe. La touche, située en bas à gauche
de la planche de bord, est actionnée.
Son voyant est allumé.
Le CDS/ASR est désactivé.CDS : contrôle dynamique destabilité.
ASR : antipatinage de roues.
Appuyez sur la touche pour activer le CDS/ASR. Son
voyant s’éteint.
Le système CDS/ASR est automatiquement mis en
oeuvre au démarrage du véhicule.
En cas de désactivation, le système se réactive
automatiquement à par tir d’environ 50 km/h.

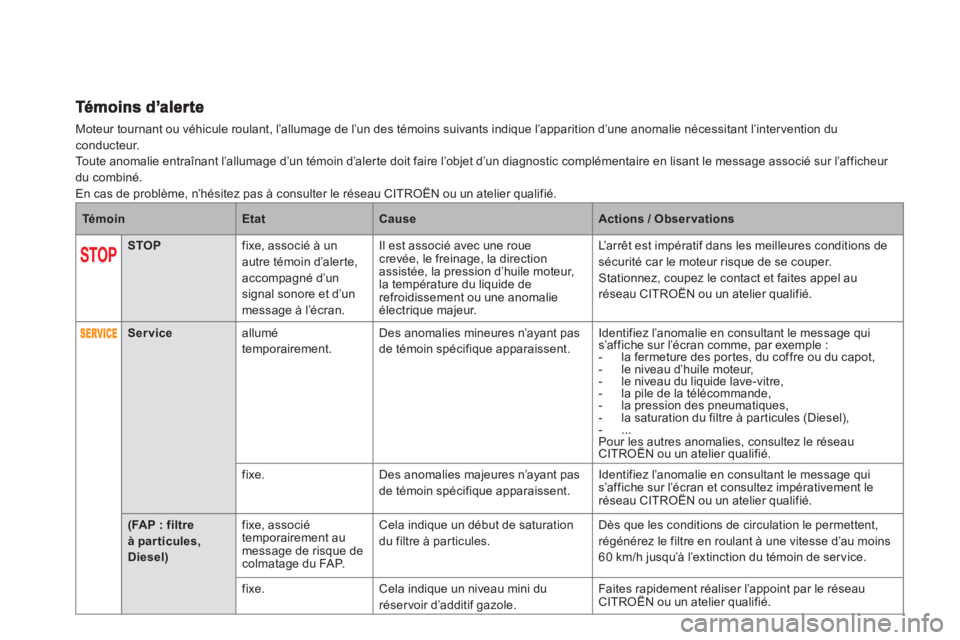

Moteur tournant ou véhicule roulant, l’allumage de l’un des témoins suivants indique l’apparition d’une anomalie nécessitant l’intervention du conducteur.
Toute anomalie entraînant l’allumage d’un témoin d’aler te doit faire l’objet d’un diagnostic complémentaire en lisant le message associé sur l’afficheur du combiné.
En cas de problème, n’hésitez pas à consulter le réseau CITROËN ou un atelier qualifié.

TémoinEtatCauseActions / Observations




STOPfixe, associé à unautre témoin d’alerte,accompagné d’unsignal sonore et d’unmessage à l’écran. Il
est associé avec une rouecrevée, le freinage, la direction assistée, la pression d’huile moteur,
la température du liquide derefroidissement ou une anomalie électrique majeur. L’arrêt est impératif dans les meilleures conditions de
sécurité car le moteur risque de se couper.
Stationnez, coupez le contact et faites appel au
réseau CITRO
ËN ou un atelier qualifié.



Serviceallumétemporairement. Des anomalies mineures n’ayant pas
de témoin spécifique apparaissent.Identifiez l’anomalie en consultant le message qui s’affiche sur l’écran comme, par exemple :
- la fermeture des por tes, du coffre ou du capot,
- le niveau d’huile moteur,
- le niveau du liquide lave-vitre,
- la pile de la télécommande,
- la
pression des pneumatiques,
- la saturation du filtre à par ticules (Diesel),- ...Pour les autres anomalies, consultez le réseau CITROËN ou un atelier qualifié.,
fixe. Des anomalies majeures n’ayant pas
de témoin spécifique apparaissent.Identifiez l’anomalie en consultant le message qui s’affiche sur l’écran et consultez impérativement le
réseau CITROËN ou un atelier qualifié.
(FAP : filtreà particules, Diesel)
fixe, associé
temporairement au
message de risque de colmatage du FAP.Cela indique un début de saturation
du filtre à par ticules. Dès que les conditions de circulation le permettent,
ré
générez le filtre en roulant à une vitesse d’au moins 60 km/h jusqu’à l’extinction du témoin de ser vice.
fixe.Cela indique un niveau mini duréservoir d’additif gazole. Faites rapidement réaliser l’appoint par le réseau
CITROËN ou un atelier qualifié.

35
Contrôle de marche
TémoinEtatCauseActions / Obser vations



Frein de
stationnementélectrique


clignotant. Le frein électrique ne se serre pas
automat
iquement.
Le serrage/desserrage est défaillant. L’arrêt est impérati
f dans les meilleures conditions desécurité.
Stationnez sur un terrain plat (à l’horizontale), coupez le contact et consultez le réseau CITROËN ou un()
atelier qualifié.




Anomalie du frein de stationnementélectrique

fixe. Seul, le frein de stationnement électrique est défaillant. Consultez rapidement le réseau CITROËN ou un
atelier qualifié.
Le frein peut être desserré manuellement.
Pour plus d’informations sur le frein électrique,
reportez-vous au chapitre «Conduite».



Freinage
fixe. La baisse du niveau dans le circuit de
freinage est impor tante. L’arrêt est impératif dans les meilleures conditions desécurité.
Faites l’appoint avec un liquide référencé CITROËN.
Si le problème persiste, faites vérifier le circuit par le
réseau CITROËN ou par un atelier qualifié.

+
fixe, associé au
témoin AB
S. Le répar titeur électronique de
freinage (REF) est défaillant. L’arrêt est impératif dans les meilleures conditions desécurité.
Faites vérifier par le réseau CITROËN ou par un
atelier quali
fié.

Désactivationdes fonctionsautomatiquesdu frein de stationnementélectrique


fixe. Les fonctions «serrage automatique» (à la coupure du moteur) et
«desserrage automatique» sont désactivées ou défaillantes.
Activez la fonction (suivant destination) par le menu
de configuration du véhicule ou consultez le réseau CITROËN ou un atelier qualifié si le serrage /
desserrage automatique n’est plus possible.
Le frein peut être desserré manuellement en utilisant
la procédure de déverrouillage de secours.
Pour plus d’informations sur le frein de stationnement
électrique, reportez-vous au chapitre «Conduite».

TémoinEtatCauseActions / Observations



Contrôledynamique de stabilité (CDS/ASR)
clignotant. La régulation du CDS/ASR s’active. Le système optimise la motricité et permet d’améliorer
la stabilité directionnelle du véhicule.
fixe. Hors neutralisation (appui sur le
bouton et allumage de son voyant), lesystème CDS/ASR est défaillant. Faites vérifier par le réseau CITROËN ou par un
atelier qualifié.

Systèmed’autodiagnosticmoteur
clignotant. Le système du contrôle moteur est défaillant.Risque de destruction du catalyseur.
Faites vérifier par le réseau CITROËN ou par un
atelier qualifié.
fixe. Le système d’antipollution est défaillant.Le témoin doit s’éteindre au démarrage du moteur. S’il ne s’éteint pas, consultez rapidement le réseau
CITROËN ou un atelier qualifié.



Niveau mini de carburantfixe avec les deux
derniers pavés
clignotants.
Au premier allumage, il vous reste
environ 6 litres de carburant dans
le réservoir. Faites impérativement un complément de carburantpour éviter la panne. Ce témoin se rallume à chaque mise du contact, tantqu’un complément de carburant suffisant n’est paseffectué.
Capacité du réser voir : environ 60 litres.
Ne roulez
jamais jusqu’à la panne sèche, cecipourrait endommager les systèmes d’antipollution et
d’injection.



Antiblocage des
roues (ABS)
fixe. Le système d’antiblocage des roues
est défaillant.Le véhicule conser ve un freina
ge classique.
Roulez prudemment à une allure modérée, et
consultez rapidement le réseau CITROËN ou un
atelier qualifié.

37
Contrôle de marche
TémoinEtatCauseActions / Obser vations



Airbags
allumétemporairement. Il s’allume quelques secondes puiss’éteint lorsque vous mettez lecontact. Il doit s
’éteindre au démarrage du moteur.
S’il ne s’éteint pas, consultez le réseau CITROËN ou
un atelier qualifié.

fixe. L’un des systèmes airbags ou des prétensionneurs pyrotechniques desceintures de sécurité est défaillant. Faites vérifier
par le réseau CITROËN ou par un
atelier qualifié.



Projecteursdirectionnels
clignotant. Le système des projecteurs directionnels est défaillant. Faites vérifier par le réseau CITROËN ou par un
atelier qualifié.



Ceinture(s)
non-bouclée(s) / débouclée(s)


fixe
ou clignotant
accompagné d’un signal sonore. Une ceinture n’a pas été bouclée ou a
été débouclée. Tirez la san
gle, puis insérez le pêne dans la boucle.

Indicateur de
tem
pérature du liquide de
refroidissement
Moteur tournant :
- dans la zone A
, la température est correcte,
- dans la zone B, la température est trop
élevée
; le témoin d’alerte centralisée
STOP s’allume, accompagné d’un signal
sonore et d’un message sur l’afficheur du combiné. Arrêtez impérativement votre véhicule dansles meilleures conditions de sécurité. Attendez quelques minutes avant de couper le moteur.Consultez le réseau CITROËN ou un atelier
qualifié.
A
près quelques minutes de conduite, la
température et la pression montent dans le circuit de refroidissement.
Pour compléter le niveau :
)
attendez le refroidissement du moteur, )
dévissez le bouchon de deux tours pour laisser tomber la pression, )
lorsque la pression est tombée, retirez le bouchon, )
complétez le niveau jusqu’au repère
«MA XI».

Attention au risque de brûlurelors du remplissage du liquide de refroidissement. Ne pas remplir au-delà du niveau maxi (indiqué sur leréservoir).
