2011 CITROEN DS5 Notices Demploi (in French)

167
Sécurité
Programme de stabilité électronique (ESC :
Electronic Stability Control) intégrant les systèmes suivants :


- l’antiblocage des roues (ABS) et lerépartiteur électronique de freinage (REF),

- l’assistance au freinage d’urgence (AFU),

- l’antipatinage de roue (ASR),

- le contrôle dynamique de stabilité (CDS).









Programme de stabilité électronique (ESC)
Définitions
Antiblocage des roues (ABS) et répartiteur électronique defreinage (REF)
Ce système accroît la stabilité et la maniabilité
de votre véhicule lors du freinage et un meilleur contrôle dans les virages, en particulier sur revêtement défectueux ou glissant.
L’ABS empêche le blocage des roues en cas defreinage d’urgence.
Le REF assure une gestion intégrale de la pression de freinage roue par roue.
Assistance au freinage d’urgence (AFU)
Ce système permet, en cas d’urgence,
d’atteindre plus vite la pression optimale de
freinage, donc de réduire la distance d’arrêt.
Il se déclenche en fonction de la vitessed’actionnement de la pédale de frein. Cela se
traduit par une diminution de la résistance de la pédale et une augmentation de l’efficacité du
freinage.


Antipatinage de roues (ASR)

Le système ASR optimise la motricité, afin
d’éviter le patinage des roues, en agissant
sur les freins des roues motrices et sur le
moteur. Il permet aussi d’améliorer la stabilité
directionnelle du véhicule à l’accélération.


Contrôle dynamique de stabilité (CDS)

En cas d’écart entre la trajectoire suivie par le
véhicule et celle souhaitée par le conducteur,
le s
ystème CDS veille roue par roue et agit
automatiquement sur le frein d’une ou plusieurs
roues et sur le moteur pour inscrire le véhicule
dans la tra
jectoire souhaitée, dans la limite des
lois de la physique.

Aide à la motricité sur la
nei
ge (Contrôle de Traction
Intelligent)
Votre véhicule dispose d’un système d’aide à lamotricité sur la neige : le Contrôle de Traction Intelligent.Cette fonction automatique permet de détecter en permanence les situations d’adhérence précaire pouvant rendre difficile les
démarrages et la progression du véhicule enneige fraîche profonde ou neige damée.
Dans ces situations, le Contrôle de TractionIntelligent limite le patinage des roues avantpour optimiser la motricité et le suivi de
trajectoire.
Dans des conditions extrêmement sévères(neige profonde, boue, …), il peut s’avérer utile
de neutraliser ponctuellement les systèmes de contrôle dynamique de stabilitéetd’antipatinage de roues pour faire patiner les roues et retrouver de l’adhérence.
Il est conseillé de reconnecter le système dès
que possible.
Sur route avec faible adhérence les pneus neige sont fortement conseillés.

Fonctionnement


Système d’antiblocage des roues (ABS) et répartiteur électronique
de freinage (REF)
En cas de freinage d’urgence, appuyez très for tement sans jamaisrelâcher l’effort.

En cas de changement de roues (pneuset jantes), veillez à ce qu’elles soient homologuées pour votre véhicule.
Le fonctionnement normal du systèmeABS peut se manifester par de légères vibrations sur la pédale de frein. L
’allumage de ce témoin,
accompagné d’un signal sonoreet d’un message, indique un
dysfonctionnement du système ABS
pouvant provoquer une perte de contrôle du
véhicule au freina
ge.
L’ a l l u m a
ge de ce témoin, couplé au
témoin STOP , accompagné d’un Psignal sonore et d’un message,
indique un dysfonctionnement du
répartiteur électronique de freinage (REF)pouvant provoquer une perte de contrôle du
véhicule au freinage.L’ar rêt est imp ératif. Dans les deux cas, consultez le réseauCITROËN ou un atelier qualifié.

Sécurité
Contrôle dynamique de stabilité (CDS)
Activation
Ce système est automatiquement activé àchaque démarrage du véhicule.
En cas de problème d’adhérence ou de
tra
jectoire, le système se met en marche.
Ceci est signalé par le clignotementde ce témoin au combiné.
Neutralisation
Dans des conditions exceptionnelles(démarrage du véhicule embourbé, immobilisé
dans la neige, sur sol meuble…), il peut s’avérer
utile de neutraliser le système CDS pour faire patiner les roues et retrouver de l’adhérence.

Le système CDS offre un surcroît de
sécurité en conduite normale, mais ne doit pas inciter le conducteur à prendredes risques supplémentaires ou à rouler à des vitesses trop élevées.
Le fonctionnement du système estassuré sous réser ve du respectdes préconisations du constructeur,concernant les roues (pneumatiqueset jantes), les composants de freinage, les composants électroniques et les procédures de montage et d’intervention du réseau CITROËN.
Après un choc, faites vérifier le système par le réseau CITROËN ou par unatelier qualifié.
Anomalie de fonctionnement

L’ a l l u m age de ce témoin,
accompagné d’un signal sonore et d’un message sur l’afficheur
du combiné, indique un
d
ysfonctionnement du système. Consultez le réseau CITROËN ou un atelier qualifié pour vérification du système.
Réactivation
Le système se réactive automatiquementaprès chaque coupure de contact ou à partir de50 km/h.
) Appuyez sur le bouton.

Ce témoin et le voyant du bouton s’allument : le système CDS n’agit
plus sur le fonctionnement du moteur.
) Appuyez de nouveau sur
le bouton pour le réactiver
manuellement.
Mais il est conseillé de réactiver le s
ystème dès
que possible.

Ceintures de sécurité
Ceintures de sécurité avant




Ceintures de sécurité arrière

Les places arrière sont équipées chacune
d’une ceinture, dotée de trois points d’ancrage et d’un enrouleur avec limiteur d’effort (sauf
pour le passager arrière central).
Verrouillage
)Tirez la sangle, puis insérez le pêne dans
la boucle. )Vér if iez le ver rouillage en effectuant unessai de traction sur la sangle.

Déverrouillage
)Appuyez sur le bouton rouge de la boucle. )Accompagnez l’enroulement de la ceinture. Les ceintures de sécurité avant sont équipées
d
’un système de prétension pyrotechnique et de limiteur d’effort.Ce système améliore la sécurité aux places avant, lors des chocs frontaux et latéraux.Selon l’impor tance du choc, le système de prétension pyrotechnique tend instantanément
les ceintures et les plaque sur le corps des
occu
pants.
Les ceintures à prétension pyrotechnique sont actives, lorsque le contact est mis.
Le limiteur d’effort atténue la pression de
la ceinture contre le thorax de l’occupant,
améliorant ainsi sa protection.

171Sécurité

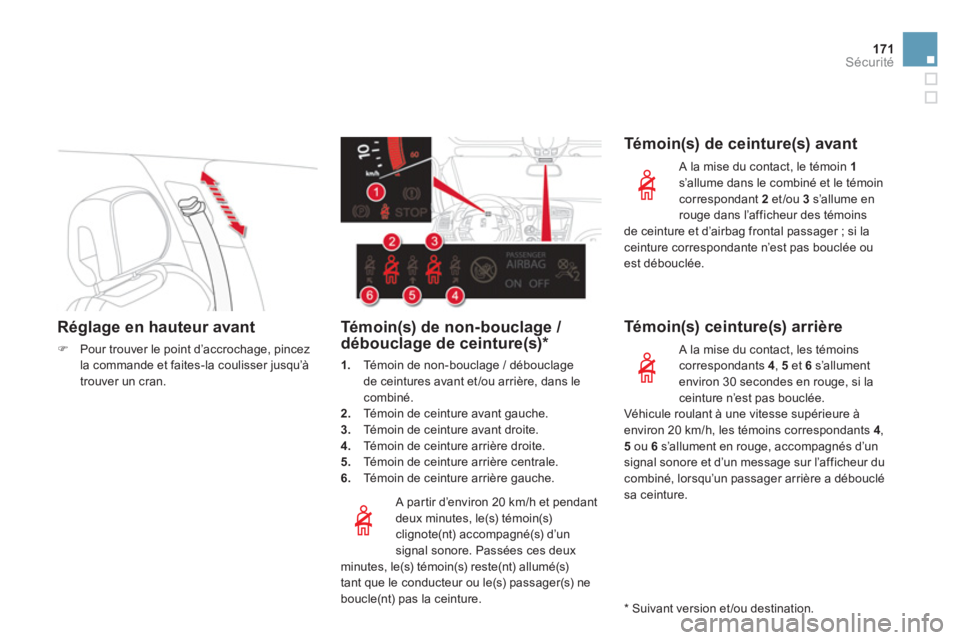

Réglage en hauteur avant
)Pour trouver le point d’accrochage, pincez
la commande et faites-la coulisser jusqu’à
trouver un cran.



A partir d’environ 20 km/h et pendant
deux minutes, le(s) témoin(s)clignote(nt) accompagné(s) d’unsignal sonore. Passées ces deux
minutes, le(s) témoin(s) reste(nt) allumé(s)
tant que le conducteur ou le(s) passager(s) ne
boucle
(nt) pas la ceinture.
Té m o i n(s) de non-bouclage /
débouclage de ceinture(s) *
1.Témoin de non-bouclage / débouclage
de ceintures avant et/ou arrière, dans lecombiné.
2. Témoin de ceinture avant gauche. 3.
Témoin de ceinture avant droite.4.
Témoin de ceinture arrière droite.
5. Témoin de ceinture arrière centrale. 6.
Témoin de ceinture arrière gauche.


Té m o i n(s) de ceinture(s) avant

A la mise du contact, le témoin 1s’allume dans le combiné et le témoin correspondant 2et/ou 3s’allume enrouge dans l’afficheur des témoins
de ceinture et d’airbag frontal passager ; si laceinture correspondante n’est pas bouclée ou est débouclée.

Té m o i n(s) ceinture(s) arrière

A la mise du contact, les témoinscorrespondants 4 , 5et 6
s’allument
environ 30 secondes en rouge, si la ceinture n’est pas bouclée.
Véhicule roulant à une vitesse supérieure à
environ 20 km/h, les témoins correspondants 4 , 5ou 6s’allument en rouge, accompagnés d’unsignal sonore et d’un message sur l’afficheur du combiné, lorsqu’un passager arrière a débouclé sa ceinture.


*
Suivant version et /ou destination.

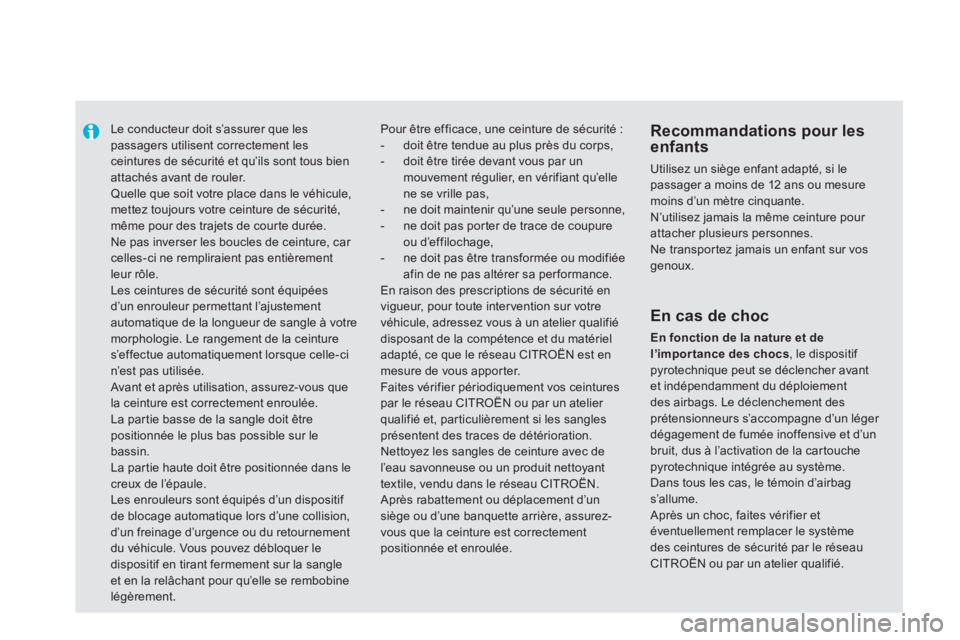

Le conducteur doit s’assurer que lespassagers utilisent correctement les ceintures de sécurité et qu’ils sont tous bien attachés avant de rouler. Quelle que soit votre place dans le véhicule,mettez toujours votre ceinture de sécurité,même pour des trajets de courte durée.
Ne pas inverser les boucles de ceinture, car celles-ci ne rempliraient pas entièrement leur rôle.
Les ceintures de sécurité sont équipéesd’un enrouleur permettant l’ajustement automatique de la longueur de sangle à votre morphologie. Le rangement de la ceintures’effectue automatiquement lorsque celle-ci n’est pas utilisée. Avant et après utilisation, assurez-vous que la ceinture est correctement enroulée.
La par tie basse de la sangle doit être positionnée le plus bas possible sur le bassin.
La partie haute doit être positionnée dans lecreux de l’épaule.
Les enrouleurs sont équipés d’un dispositif de blocage automatique lors d’une collision, d’un freinage d’urgence ou du retournement
du véhicule. Vous pouvez débloquer ledispositif en tirant fermement sur la sangle et en la relâchant pour qu’elle se rembobinelégèrement.
Recommandations pour lesenfants
Utilisez un siège enfant adapté, si lepassager a moins de 12 ans ou mesuremoins d’un mètre cinquante. N’utilisez jamais la même ceinture pour attacher plusieurs personnes.Ne transpor tez jamais un enfant sur vos genoux.

Pour être efficace, une ceinture de sécurité :


- doit être tendue au plus près du corps,

- doit être tirée devant vous par unmouvement régulier, en vérifiant qu’elle ne se vrille pas,

- ne doit maintenir qu’une seule personne,

- ne doit pas por ter de trace de coupure ou d’effilochage,

- ne doit pas être transformée ou modifiée afin de ne pas altérer sa per formance.
En raison des prescriptions de sécurité en vigueur, pour toute intervention sur votrevéhicule, adressez vous à un atelier qualifié disposant de la compétence et du matérieladapté, ce que le réseau CITROËN est enmesure de vous apporter.
Faites vérifier périodiquement vos ceinturespar le réseau CITROËN ou par un atelier qualifié et, particulièrement si les sanglesprésentent des traces de détérioration. Nettoyez les sangles de ceinture avec del’eau savonneuse ou un produit nettoyant textile, vendu dans le réseau CITROËN.
Après rabattement ou déplacement d’unsiège ou d’une banquette arrière, assurez-vous que la ceinture est correctement
positionnée et enroulée.
En cas de choc
En fonction de la nature et de l’importance des chocs, le dispositif pyrotechnique peut se déclencher avant et indépendamment du déploiement des airbags. Le déclenchement des prétensionneurs s’accompagne d’un léger dégagement de fumée inoffensive et d’un bruit, dus à l’activation de la cartouchepyrotechnique intégrée au système. Dans tous les cas, le témoin d’airbag s’allume.
Après un choc, faites vérifier et éventuellement remplacer le système
des ceintures de sécurité par le réseauCITROËN ou par un atelier qualifié.

173Sécurité

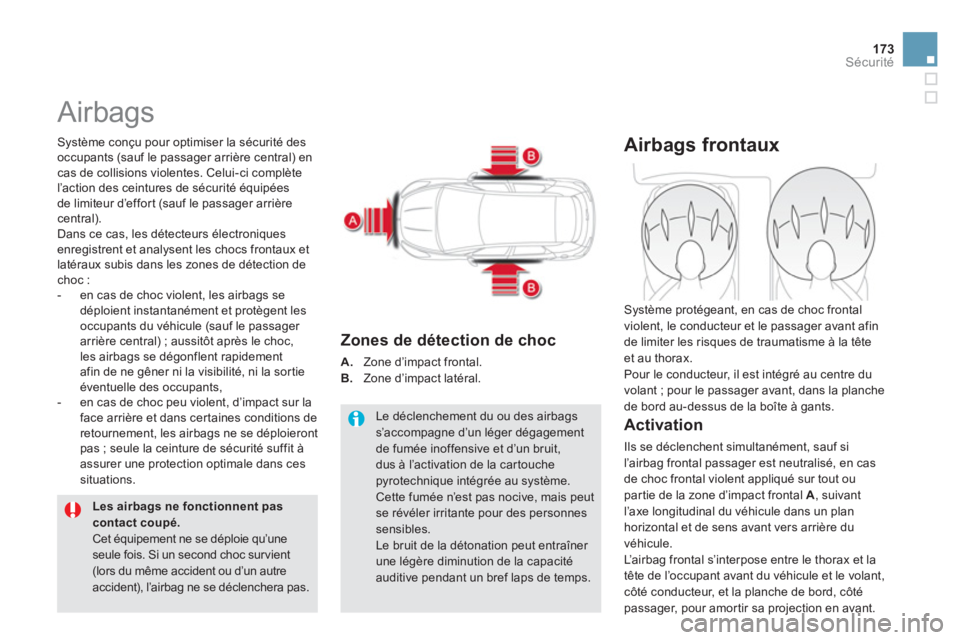

Airbags

Système conçupour optimiser la sécurité des
occupants (sauf le passager arrière central) en cas de collisions violentes. Celui-ci complète
l’action des ceintures de sécurité équipées
de limiteur d’effort (sauf le passager arrièrecentral).
Dans ce cas, les détecteurs électroniques
enregistrent et analysent les chocs frontaux et
latéraux subis dans les zones de détection de choc :


- en cas de choc violent, les airbags se
déploient instantanément et protègent les
occupants du véhicule (sauf le passager arrière central) ; aussitôt après le choc,
les airbags se dégonflent rapidementafin de ne gêner ni la visibilité, ni la sortieéventuelle des occupants,

- en cas de choc peu violent, d’impact sur la
face arrière et dans certaines conditions de retournement, les airbags ne se déploieront pas ; seule la ceinture de sécurité suffit àassurer une protection optimale dans ces situations.
Les airbags ne fonctionnent pascontact coupé.

Cet équipement ne se déploie qu’uneseule fois. Si un second choc survient (lors du même accident ou d’un autreaccident), l’airbag ne se déclenchera pas.
Le déclenchement du ou des airbags s’accompagne d’un léger dégagementde fumée inoffensive et d’un bruit,dus à l’activation de la cartouche pyrotechnique intégrée au système. Cette fumée n’est pas nocive, mais peutse révéler irritante pour des personnes sensibles.
Le bruit de la détonation peut entraîner une légère diminution de la capacitéauditive pendant un bref laps de temps.

Zones de détection de choc
A.
Zone d’impact frontal.B.
Zone d’impact latéral.
Airbags frontaux


Activation

Ils se déclenchent simultanément, sauf si
l’airbag frontal passager est neutralisé, en cas
de choc frontal violent appliqué sur tout ou
partie de la zone d’impact
frontal A , suivant
l’axe longitudinal du véhicule dans un plan
horizontal et de sens avant vers arrière duvéhicule.
L’ a i r b ag frontal s’interpose entre le thorax et la
tête de l’occupant avant du véhicule et le volant,
côté conducteur, et la planche de bord, côté
passager, pour amor tir sa projection en avant. S
ystème protégeant, en cas de choc frontal
violent, le conducteur et le passager avant afin
de limiter les risques de traumatisme à la tête
et au thorax.
Pour le conducteur, il est intégré au centre du
volant ; pour le passager avant, dans la planche
de bord au-dessus de la boîte à gants.

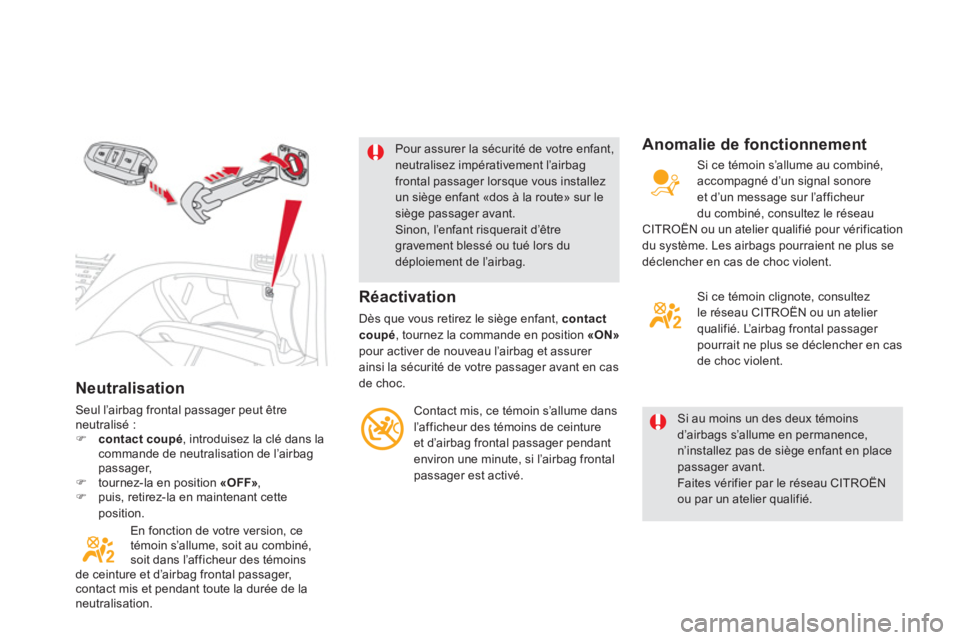

Neutralisation
Seul l’airbag frontal passager peut être neutralisé : )contact coupé , introduisez la clé dans lacommande de neutralisation de l’airbagpassager, )tournez-la en position «OFF» , )puis, retirez-la en maintenant cetteposition.
En f
onction de votre version, ce
témoin s’allume, soit au combiné,
soit dans l’afficheur des témoinsde ceinture et d’airbag frontal passager,contact mis et pendant toute la durée de la neutralisation.
Pour assurer la sécurité de votre enfant, neutralisez impérativement l’airbag frontal passager lorsque vous installez un siège enfant «dos à la route» sur lesiège passager avant.Sinon, l’enfant risquerait d’êtregravement blessé ou tué lors du déploiement de l’airbag.
Si au moins un des deux témoins d’airbags s’allume en permanence, n’installez pas de siège enfant en placepassager avant. Faites vérifier par le réseau CITROËN ou par un atelier qualifié.



Réactivation

Dès que vous retirez le siège enfant, contact
coupé , tournez la commande en position «ON»pour activer de nouveau l’airbag et assurer
ainsi la sécurité de votre passager avant en casde choc.
Contact mis, ce témoin s’allume dans
l’afficheur des témoins de ceinture et d’airbag frontal passager pendantenviron une minute, si l’airbag frontal passager est activé.


Anomalie de fonctionnement

Si ce témoin s’allume au combiné,
accompagné d’un signal sonore et d’un message sur l’afficheur
du combiné, consultez le réseau
CITROËN ou un atelier qualifié pour vérification
du système. Les airbags pourraient ne plus sedéclencher en cas de choc violent.
Si ce témoin cli
gnote, consultez le réseau CITROËN ou un atelier qualifié. L’airbag frontal passager pourrait ne plus se déclencher en casde choc violent.
