263Praktische informatie














Zekering vervangen
De tang voor het ver wijderen van zekeringen is bevestigd aan de binnenzijde van het deksel
van de zekeringkast in het dashboard:
)
trek het deksel eerst rechtsboven en dan linksboven los,)
ver wijder het deksel en keer het om,
Toegang tot het gereedschap
)
neem de steun los waarop aan de
achterzijde de tang is bevestigd.






Lampen van mistachterlichtenvervangen
Deze lampen zijn te ver vangen vanaf debuitenkant van de achterbumper:)steek uw hand onder de bumper, )verdraai de lamphouder een kwartslag en
trek deze naar u toe,)verdraai de lamp een kwartslag en
ver vang deze.
Verricht voor het monteren de handelingen in
omgekeerde volgorde.
Raak de uitlaat niet aan indien u de lamp kor t na het afzetten van het contact vervangt; dit met het oog opmogelijke brandwonden.

Montage van elektrischeaccessoires
Bij het ontwerp van het elektrische circuit van uw auto is reeds rekeninggehouden met de montage van zowel de standaarduitrusting als eventuele opties.
Raadpleeg het CITROËN-netwerk of een gekwalificeerde werkplaats voordatu andere elektrische voorzieningen of accessoires in de auto monteert of laat monteren.

CITROËN is niet aansprakelijk voor kosten die voortvloeien uit storingen veroorzaakt door het monteren van extra accessoires die niet door CITROËN aanbevolen en geleverdworden, en niet volgens haar voorschriften zijn gemonteerd. Dit geldt met name als het totale stroomverbruik van alle extra accessoires meer dan 10 milliampère bedraagt.
Voordat u een zekering ver vangt, dient u :)de oorzaak van de storing te achterhalen
om deze te verhelpen,)stroomverbruikers uit te schakelen, )de auto stil te zetten met het contact uit, )de defecte zekering te achterhalen met behulp van de zekeringtabel en de
schema's op de volgende bladzijden.
Vervangen van een zekering
GoedDefect
Het vervangen van een zekering door een andere dan in de volgende tabellen genoemd, kan tot ernstige storingen leiden. Raadpleeg hetCITROËN-netwerk of eengekwalificeerde werkplaats.
Tang
Voor ingrepen aan een zekering geldt:)gebruik een speciale tang om de zekering uit de zekeringkast te verwijderen en tecontroleren of het smeltdraadje van dezekering intact is,)ver vang een defecte zekering altijd door
een zekering met dezelfde stroomsterkte(zelfde kleur): een afwijkende
stroomsterkte kan storingen veroorzaken(brand).
Mocht de storing kor t na het ver vangen
van de zekering terugkeren, laat dan deelektrische uitrusting controleren door het CITROËN-netwerk of door een gekwalificeerde
werkplaats.

265
Praktische informatie

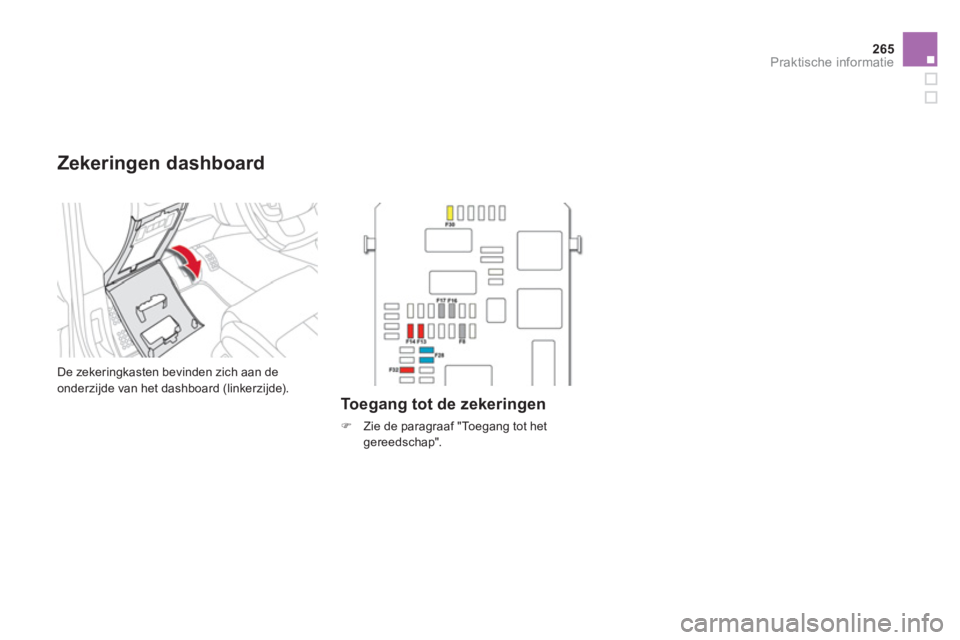

Zekeringen dashboard

De zekeringkasten bevinden zich aan de
onderzijde van het dashboard (linkerzijde).
To egang tot de zekeringen
) Zie de paragraaf "Toegang tot het
gereedschap".

Zekeringkast 1
ZekeringnummerStroomsterkteFuncties
F83 A Sirene alarminstallatie, computer alarminstallatie.
F13 10 A
Aansteker.
F1410 A
12V- aansluiting bagageruimte.
F1
63 A Ver lichting groot bergvak, kaartleeslampjes achter,
verlichting dashboardkastje.
F17
3 A Ver lichting zonneklep, kaar tleeslampjes vóór.
F2
815 A Audio-installatie, radio (inbouw achteraf).
F3
020 A Ruitenwisser achter.
F32 10 A
HiFi-v
ersterker.
Zekerin
gkast 2
ZekeringStroomsterkteFuncties
F3615 A
12V- aansluiting achter.
F37

-
Niet gebruikt.
F38

- Niet
gebruikt.
F3
9 -
Niet gebruikt.
F4
025 A
230 V/50 Hz-aansluiting.
Overzicht zekeringen

267
Praktische informatie
De zekeringkast bevindt zich onder demotorkap, naast de accu (links).
Toegang tot de zekeringen
)
Maak het deksel los.
)
Ver vang de zekering (zie de
desbetreffende paragraaf). ) Sluit na het ver vangen van de zekeringzorgvuldig het deksel voor een goede
afdichting van de zekeringkast.


Zekeringkast in de
motorruimte

ZekeringStroomsterkteFuncties
F1930 A
Lage/hoge snelheid ruitenwissers vóór.
F20 15 A
Ruitens
proeierpomp voor en achter.
F2120 A Koplampsproeierpomp.
F2215 A Claxon.
F2
315 A
Grootlicht rechts.
F2
415 A Grootlicht links.
F275 A Dimlicht links.
F2
85 A Dimlicht rechts.
Overzicht zekeringen

269Praktische informatie








Accu Procedure voor het opladen van de accu en het gebruik van een hulpaccu voor het starten van de motor met behulp van startkabels.
De accu bevindt zich in de motorruimte.Toegang tot de accu:
)
open de motorkap met de hendel in het
interieur en vervolgens de veiligheidshaak
aan de buitenzijde, ) plaats de motorkapsteun, )
ver wijder de kunststof afdekkap voor
toegang tot de twee accupolen,) maak indien nodig de zekeringkast los omde accu te ver wijderen.

Toegang tot de accu
)
Trek de vergrendelingshendel zo ver mogelijk omhoog.




Accukabels loskoppelen


Na het monteren van de accu duurt het even voordat het Stop & Start-systeem weer zal werken, hoe lang dit duur t is afhankelijk van klimatologischeomstandigheden en de laadtoestand van de accu (kan tot ongeveer 8 uur duren).





Deze sticker hoort bij hetStop & Start-systeem en geeft aandat er een speciale 12 V-loodaccu is gebruikt die alleen losgekoppeld en/of vervangen mag worden door een dealer van het CITROËN-netwerk of een gekwalificeerde werkplaats.
Het negeren van deze aanwijzing kanertoe leiden dat de accu vroegtijdig aanver vanging toe is.

Weer aansluiten van de kabels
)
Plaats de geopende accupoolklem 1op depluspool (+) van de accu.)
Druk ver ticaal op de accupoolklem 1omhem goed tegen de accu aan te drukken.)
Zet de accupoolklem vast door de hendel 2
omlaag te duwen.

Forceer de hendel niet, aangezien de accupoolklem niet kan wordenvergrendeld als deze niet correct isgeplaatst; herhaal de procedure.

)Sluit de rode kabel aan op de (+) pool van de ontladen accu Aen vervolgens op de (+)pool van de hulpaccu B . )Sluit de groene of zwar te kabel aan op de(-) pool van de hulpaccu B
.
)
Sluit het andere uiteinde van de groene of
zwar te kabel aan op het massapunt Cvan
de auto met accupech.
) Stel de startmotor in werking en laat de
motor draaien.) Wacht tot de motor stationair draait en
neem dan de kabels los.

Laden met behulp van een
acculader

Accu's bevatten schadelijke stof fen,
zoals zwavelzuur en lood. Accu's moeten volgens de wettelijke voorschriften worden afgevoerd en mogen in geen geval bij het huisvuil terechtkomen.
Lever lege batterijen en accu's in bijeen speciaal afvalstoffendepot.
)Maak de accupoolklemmen los. )Volg de aanwijzingen van de fabrikant van de acculader. )Sluit de accukabels weer aan, te beginnen met de (-) kabel.)Controleer of de accupolen en de klemmen schoon zijn. Indien ze bedekt zijn met een(witte of groene) oxidatielaag, neem dande accukabels los en reinig de polen en klemmen.


Voor het opladen van de accu van het Stop & Star t-systeem hoeven deaccukabels niet losgenomen te worden.

Het is raadzaam de accu los te koppelen als uw auto langer dan eenmaand buiten gebruik is.
Starten van de motor met
een hulpaccu en startkabels
