2011 CITROEN DS3 Instrukcja obsługi (in Polish)

207
Informacje praktyczne
1.Światła stop / pozycyjne (P 21/5 W).2.Światła pozycyjne (P5W).3.Kierunkowskazy (PY21W bursztynowe)
4.Światło przeciwmgłowe, po lewejstronie (PR21W czer wone)Światło cofania, po prawej stronie (P21W).
Światła tylne
Żar

Wymiana żarówki lampyoświetlenia tablicy rejestracyjnej(W5W)
)Włożyć cienki śrubokręt do jednego z
dwóch otworów na zewnątrz
przezroczystej osłony. )Podważyć, aby ją wypiąć. )Zdjąć przezroczystą osłonę.)Pociągnąć i wymienić żarówkę.
Wymiana trzeciego światła stop(4 żarówki W5W)
)
Otworzyć bagażnik. )
Wyjąć dwie zaślepki A
usytuowane naokładzinie.)
Nacisnąć korpus lampy w kierunku jegoosi, używając dwóch wkrętaków jako
dźwigni, aby wyciągnąć go na zewnątrz.)
Odłączyć złącze oraz, w razie potrzeby,
przewód spryskiwacza od światła. )
Obrócić o ćwierć obrotu oprawę żarówki i
wymienić uszkodzoną żarówkę.
)
Pociągnąć i wymienić żarówkę.
Przy montażu, wykonać czynności w odwrotnejkolejności.




Wymiana trzeciego światła stop (diody)
Aby wymienić ten rodzaj świateł diodowych, należy skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.

209Informacje praktyczne
Oświetlenie wnętrza


Lampka sufi towa (1 / W5W)
Odczepić pokrywkę 1za pomocą cienkiego
wkrętaka, po stronie sterowania, w celu
uzyskania dostępu do przepalonej żarówki.



Lampki do czytania (2 / W5W)
Odczepić pokrywkę lampki sufitowej 1
. W celuuzyskania dostępu do przepalonej żarówkinależy odczepić przegrodę danej lampki 2.
Oświetlenie bagażnika (W5W)

Odczepić obudowę, popychając podstawę
od tyłu.
Oświetlenie wnęk na stopy i
środkowego schowka (W5W)

Odczepić obudowę w celu uzyskania dostępudo żarówki.



Oświetlenie schowka podręcznego (W5W)
Odczepić obudowę w celu uzyskania dostępu do żarówki.

Wymiana bezpiecznika


Instalacja osprzętuelektrycznego

Układ elektryczny w pojeździe został takzbudowany, aby działał z wyposażeniem seryjnym lub opcjonalnym. Przed instalacją innego wyposażenia lub osprzętu elektrycznego w pojeździe,należy skontaktować się z ASO sieci CITROËN lub z warsztatemspecjalistycznym.

CITROËN nie ponosi odpowiedzialności za koszty związane
z naprawą pojazdu lub usterką spowodowaną instalacją osprzętu dodatkowego niepochodzącego,niezalecanego przez CITROËNi zainstalowanego niezgodnie z zaleceniami, w szczególności dotyczy to urządzeń, których łączny pobór mocy przekracza 10 miliamperów.

Szczypce oraz bezpieczniki zamienne
znajdują się na wewnętrznej stronie skrzynki
bezpiecznik
ów deski rozdzielczej.
Aby ją otworzyć: )odpiąć pokrywę pociągając za bok,)całkowicie zdjąć pokrywę, )wyciągnąć szczypce.
Dostęp do narzędzi

Przed wymianą bezpiecznika, należyrozpoznać przyczynę usterki i ją usunąć. )
Sprawdzić, czy bezpiecznik jest uszkodzony na podstawie stanu włókna.

Wymiana bezpiecznika
DobryZły
)
Za pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda.
)
Wymieniać zawsze uszkodzony
bezpiecznik na bezpiecznik o takim samym
natężeniu.
)
Sprawdzić, czy numer wygrawerowanyna skrzynce, zgadza się z natężeniem
wygrawerowanym na nóżce oraz w
tabelach poniżej.

211Informacje praktyczne
Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).


Dostęp do bezpieczników
)Patrz rozdział "Dostęp do narzędzi".

Tabela bezpieczników
Bezpiecznik NrNatężenieFunkcje
FH365 AModuł sterujący przyczepy.
FH3
7-Wolny.
FH3
820 AWzmacniacz Hi-Fi.
FH39
20 ASiedzenia podgrzewane.
FH4
040 AModuł sterujący przyczepy.
NatężenieFunkcje
F115 AWycieraczka tylnej szyby.
F2
-Wolny.
F3
5 AKalkulator poduszek powietrznych i napinaczy pirotechnicznych.
F
410 AKlimatyzacja, zestyk sprzęgła, elektrochromatyczne lusterko wsteczne, pompa filtra cząstek stałych (Diesel), złącze
diagnostyczne, przepływomierz powietrza (Diesel).
F530 APanel sterowania podnośników szyb, sterowanie podnośnika
szyby pasażera, silnik podnośnika szyb z przodu.
F
630 ASilnik podnośnika szyby kierowcy.
F7
5 ALampki sufitowe, oświetlenie schowka przedniego.

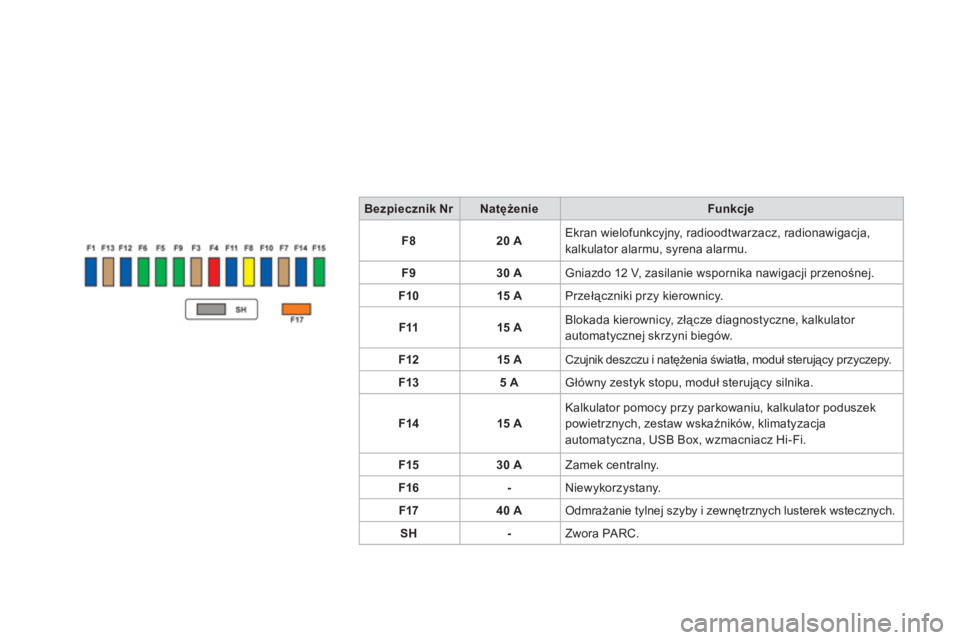

Bezpiecznik NrNatężenieFunkcje
F820 A
Ekran wielofunkcyjny, radioodtwarzacz, radionawigacja, kalkulator alarmu, syrena alarmu.
F
930 A Gniazdo 12 V, zasilanie wspornika nawigacji przenośnej.
F1
015 A
Przełączniki przy kierownicy.
F1
115 A Blokada kierownicy, złącze diagnostyczne, kalkulator
automatycznej skrzyni biegów.
F12 15 A
Czujnik deszczu i natężenia światła, moduł sterujący przyczepy.
F1
35 A Główny zestyk stopu, moduł sterujący silnika.
F14 15 A Kalkulator pomoc
y przy parkowaniu, kalkulator poduszek
powietrznych, zestaw wskaźników, klimatyzacja
automatyczna, USB Box, wzmacniacz Hi-Fi.
F1
530 A
Zamek centralny.
F1
6- Niewykorzystany.
F1740 A Odmrażanie tylnej szyby i zewnętrznych lusterek wstecznych.
S
H- Zwora PARC.

213Informacje praktyczne

Bezpieczniki w komorze
silnika
Skrzynka bezpieczników znajduje się
w komorze silnika w pobliżu akumulatora
(po lewej stronie).
Dostęp do bezpieczników
)
Odpiąć pokrywę.
)
Wymienić bezpiecznik (patrz odpowiedni rozdział).)
Po wymianie, zamknąć starannie pokrywę,
aby zapewnić szczelność skrzynkibezpieczników.


Wszystkie inter wencje dotyczącebezpieczników w skrzynce znajdującejsię na akumulatorze muszą byćwykonywane przez ASO sieci CITROËN lub przez warsztat specjalistyczny.

Tabela bezpieczników
Bezpiecznik NrNatężenieFunkcje
F120 AZasilanie kalkulatora silnika, przekaźnik sterujący zespołu wentylatora chłodnicy, główny przekaźnik
wielofunkcyjny sterowania silnika, pompa wtryskowa (Diesel).
F2 15
ASygnał dźwiękowy.
F
310 ASpryskiwacz przedniej / tylnej szyby.
F420 AŚwiatła dzienne.
F
515 APodgrzewacz oleju napędowego (Diesel), pompa dodatku do filtra cząstek stałych (Diesel), przepływomierz powietrza (Diesel), elektrozawór EGR (Diesel), podgrzewacz blow-by i elektrozawory (VTi).
F
610 AKalkulator ABS/ESP, pomocniczy zestyk stopu.
F710 AElektryczne wspomaganie układu kierowniczego, automatyczna skrzynia biegów.
F
825 ASterowanie rozrusznikiem.
F9
10 AModuł przełączania i zabezpieczeń (Diesel).
F10
30 APodgrzewacz oleju napędowego (Diesel), podgrzewacz blow-by (Diesel), pompa paliwowa (VTi), wtryskiwacze icewki zapłonowe (silnik benzynowy).
F1140 ADmuchawa klimatyzacji.
