2011.5 Peugeot Boxer Návod k obsluze (in Czech)

135
7
OVĚŘOVÁN
Í



Motorový prostor

NAFTOVÉ MOTORY



1.
Nádržka ostřikovače skel a ostřikovače
světlometů.

2.
Pojistková skřínka.

3.
Nádržka chladicí kapaliny.

4.
Nádržka brzdové a spojkové kapaliny.

5.
Vzduchový filtr.
6.
Ruční měrka oleje.
a:
2,2 l 100
b:
2,2 l 120
c:
3,0 l 160

7.
Hrdlo pro dolévání motorového oleje.
a:
2,2 l 100
b:
2,2 l 120
c:
3,0 l 160

8.
Nádržka posilovače řízení. Připojení baterie:
+ Kladný kovový bod.
- Záporný kovový bod (ukostření).
MOTOROVÝ PROSTOR

136


Hladina náplní


HLADINA NÁPLNÍ

Následující úkony slouží k běžnému
udržování vozidla v dobrém provozním
stavu. Konzultujte pokyny v servisní síti
PEUGEOT nebo v Sešitu údržby, který je
vložený v obálce s dokumenty od vozidla. Pro zachování spolehlivosti motoru a zařízení
omezujícího emise škodlivin je zakázáno
používat přísady do motorového oleje.



Hladina brzdové kapaliny

Výměna musí být prováděna v intervalech
uvedených v plánu údržby výrobce vozidla.
Používejte kapaliny doporučené výrobcem
vozidla, které odpovídají normám DOT4.
Hladina se musí vždy nacházet mezi
ryskami MINI
a MAXI
na nádržce.
Nutnost častého doplňování kapaliny je
známkou nějaké závady, proto nechte
vozidlo co nejrychleji zkontrolovat v servisní
síti PEUGEOT. Jestliže budete nuceni demontovata
namontovat zpět ozdobný kryt motoru,
manipulujte s ním opatrně, aby nedošlo
k poškození upevňovacích příchytek.

Ruční měrka
Na měrce jsou 2 značky:
Výměna oleje

Výměna musí být prováděna
v předepsaných intervalech a stupeň
viskozity použitého oleje musí odpovídat
požadavkům uvedeným v plánu údržby
výrobcem vozidla. Konzultujte pokyny
v servisní síti PEUGEOT.
Než začnete dolévat olej, vytáhněte ruční
měrku.
Po doplnění zkontrolujte hladinu
(nikdy nepřekročte maximum).
Před zavřením kapoty našroubujte uzávěr
na plnicí hrdlo.
Volba stupně viskozity

Olej musí v každém případě odpovídat
požadavkům výrobce vozidla.


Kontrolky


Ověřování podle kontrolek na
přístrojové desce je popsáno
v rubrice 2, v části „Místo řidiče“.

A
= maximum.
Jestliže přelijete nad tuto
značku, obraťte se na
servisní síť PEUGEOT.

B


= minimum.
Hladina nesmí být nikdy
pod touto značkou.


Hladina motorového oleje

Tuto kontrolu provádějte pravidelně a mezi
dvěma výměnami olej dolévejte (maximální
spotřeba je 0,5 l na 1 000 km). Kontrola se
provádí s vozidlem ve vodorovné poloze,
motor studený, pomocí ruční měrky.

137
7
OVĚŘOVÁN
Í



Hladina náplní

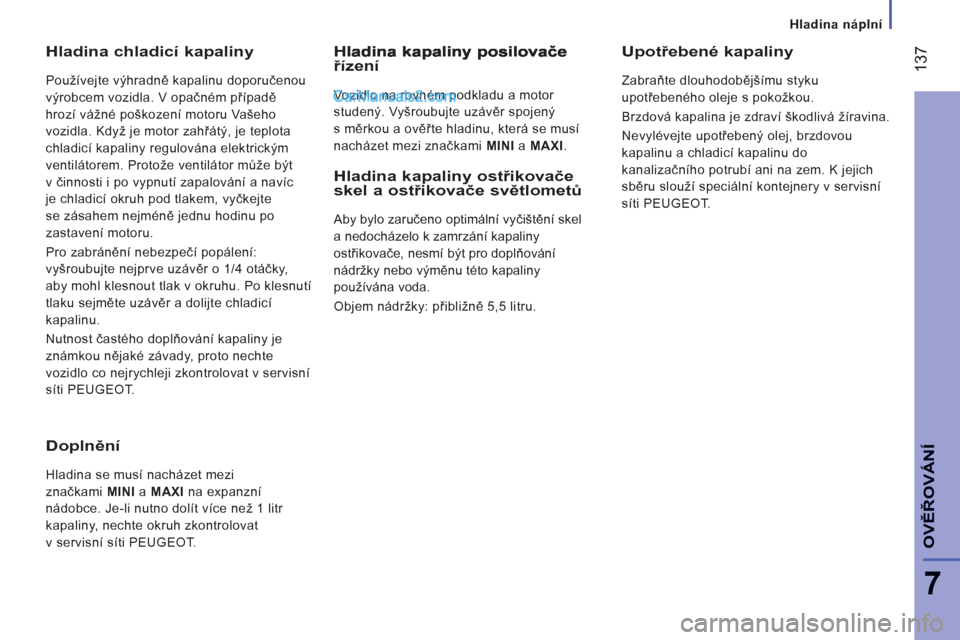

Hladina chladicí kapaliny

Používejte výhradně kapalinu doporučenou
výrobcem vozidla. V opačném případě
hrozí vážné poškození motoru Vašeho
vozidla. Když je motor zahřátý, je teplota
chladicí kapaliny regulována elektrickým
ventilátorem. Protože ventilátor může být
v činnosti i po vypnutí zapalování a navíc
je chladicí okruh pod tlakem, vyčkejte
se zásahem nejméně jednu hodinu po
zastavení motoru.
Pro zabránění nebezpečí popálení:
vyšroubujte nejprve uzávěr o 1/4 otáčky,
aby mohl klesnout tlak v okruhu. Po klesnutí
tlaku sejměte uzávěr a dolijte chladicí
kapalinu.
Nutnost častého doplňování kapaliny je
známkou nějaké závady, proto nechte
vozidlo co nejrychleji zkontrolovat v servisní
síti PEUGEOT. řízení

Vozidlo na rovném podkladu a motor
studený. Vyšroubujte uzávěr spojený
s měrkou a ověřte hladinu, která se musí
nacházet mezi značkami MINI
a MAXI
.
Upotřebené kapaliny

Zabraňte dlouhodobějšímu styku
upotřebeného oleje s pokožkou.
Brzdová kapalina je zdraví škodlivá žíravina.
Nevylévejte upotřebený olej, brzdovou
kapalinu a chladicí kapalinu do
kanalizačního potrubí ani na zem. K jejich
sběru slouží speciální kontejnery v servisní
síti PEUGEOT.
Doplnění

Hladina se musí nacházet mezi
značkami MINI
a MAXI
na expanzní
nádobce. Je-li nutno dolít více než 1 litr
kapaliny, nechte okruh zkontrolovat
v servisní síti PEUGEOT.


Hladina kapaliny ostřikovače
skel a ostřikovače světlometů

Aby bylo zaručeno optimální vyčištění skel
a nedocházelo k zamrzání kapaliny
ostřikovače, nesmí být pro doplňování
nádržky nebo výměnu této kapaliny
používána voda.
Objem nádržky: přibližně 5,5 litru.

138


Kontroly

KONTROLY
Vzduchový filtr a filtr vzduchu v kabině

Zanešený filtr kabiny může snížit výkonnost
klimatizace a způsobovat nežádoucí
zápachy. Informace o pravidelné výměně
těchto komponentů naleznete v sešitu
údržby vozidla.
V závislosti na životním prostředí (prašné
ovzduší...) a provozních podmínkách vozidla
(provoz ve městě...) měňte tyto komponenty
v případě potřeby dvakrát častěji,
viz rubrika 7, část „Motorový prostor“.


Mechanická převodovka

Nechte kontrolovat hladinu podle plánu
údržby stanoveného výrobcem.
Pro ověření hladiny hlavních náplní
a kontroly některých prvků, v souladu
s plánem údržby stanoveným výrobcem, se
řiďte stranami vyhrazenými pro typ motoru
Vašeho vozidla v sešitu údržby.
Používejte pouze přípravky doporučené
společností PEUGEOT nebo přípravky
s rovnocennými kvalitami
a charakteristikami.
Pro optimalizování činnosti tak důležitých
orgánů, jako je brzdový okruh, společnost
PEUGEOT vybrala a nabízí Vám specifické
přípravky.
Aby nedošlo k poškození elektrických
zařízení ve vozidle, je výslovně zakázáno
provádět mytí motorového prostoru
vysokotlakým proudem vody.
Příliš dlouhý zdvih ruční brzdy nebo zjištění
ztráty účinnosti tohoto systému vyžaduje
provedení jeho seřízení i v období mezi
dvěma kontrolami.
Nechte zkontrolovat systém v servisní síti
PEUGEOT.

Vypuštění vody
z filtru nafty

Jestliže se rozsvítí tato kontrolka,
je třeba vypustit vodu z filtru.
Vypuštění je nutno provádět
pravidelně při každé výměně
oleje motoru.
Pro vypuštění vody povolte vypouštěcí
šroub nebo sondu detekce přítomnosti vody
v naftě, nacházející se ve spodní části filtru.
Nechte vytéct všechnu vodu. Poté utáhněte
vypouštěcí šroub nebo sondu detekce vody.
Motory HDi využívají moderní technologie.
Všechny zásahy musí být prováděny
odborníky se specifickou kvalifikací, kterou
zaručuje servisní síť PEUGEOT.

Baterie

Před zimním obdobím nechte ověřit baterii
v servisní síti PEUGEOT.
Brzdové destičky

Opotřebení brzd závisí na stylu jízdy,
zejména pak u vozidel používaných ve
městě a na krátké trasy. Může být nutné
nechat zkontrolovat stav brzd i v období mezi
kontrolami vozidla v rámci programů údržby.
Vyjma případu úniku z okruhu znamená
pokles hladiny brzdové kapaliny opotřebení
brzdových destiček.
Stav opotřebení brzdových
kotoučů/brzdových bubnů

Bližší informace o kontrole stavu opotřebení
brzdových kotoučů/brzdových bubnů Vám
rádi poskytnou pracovníci servisní sítě
PEUGEOT.


Olejový filtr

Vložku měňte pravidelně podle plánu údržby.

139
7
OVĚŘOVÁN
Í
Kontroly
Filtr pevných částic (naftové motory)

Filtr pevných částic doplňuje funkci
katalyzátoru snižováním emisí výfukových
plynů zachycováním pevných nespálených
částic. Z výfuku tedy již nevychází černý
kouř.
Tento filtr, který je součástí výfukového
potrubí zachycuje uhlíkové částice. Řídicí
jednotka motoru automaticky vyhodnocuje
úroveň zanesení filtru a pravidelně eliminuje
zachycené částice (regenerace).
Regenerace je spuštěna v závislosti na
množství zachycených částic a podmínkách
používání vozidla. Během této fáze
můžete zpozorovat některé jevy - zvýšení
volnoběžných otáček, spuštění ventilátoru
chlazení motoru, zvýšení kouřivosti
a zvýšení teploty výfukových plynů - které
nemají vliv na fungování vozidla nebo na
životní prostředí. Po dlouhé jízdě nízkou rychlostí nebo po
chodu motoru naprázdno může výjimečně
dojít k vývinu vodní páry při akceleraci. Tato
skutečnost nemá vliv na jízdní vlastnosti
vozidla ani na životní prostředí.
Z důvodu vysokých teplot, které souvisí
s normálním fungováním filtru pevných
částic, je pro zabránění požáru důležité,
neparkovat nad hořlavými materiály
(tráva, suché listí, jehličí, ...).
Zanesení/Regenerace

Porucha funkce
Jestliže tato výstraha přetrvává,
nepodceňujte ji, signalizuje poruchu funkce
sestavy výfukového potrubí/filtru pevných
částic.
Nechte systém zkontrolovat v servisní síti
PEUGEOT.
Tato výstraha je aktivována na počátku
ucpávání filtru pevných částic (podmínkou
je jízda charakteru městského provozu
neobvykle prodlouženého: snížená rychlost,
zácpy...).
Pro regenerování filtru je doporučeno
jet, jakmile to umožní podmínky provozu,
rychlostí alespoň 60 km/h při otáčkách
motoru vyšších než 2 000 ot/min po dobu
přibližně patnácti minut (dokud nezhasne
kontrolka a/nebo nezmizí výstražné hlášení).
Pokud je to možné, nevypínejte motor
před dokončením regenerace; opakované
přerušení může způsobit předčasné
opotřebení motorového oleje. Nedoporučuje
se dokončit regeneraci filtru ve stojícím
vozidle. V případě rizika zanesení se na displeji
sdruženého přístroje zobrazí hlášení
doprovázené zvukovým signálem
a rozsvícením servisní kontrolky.

14
0

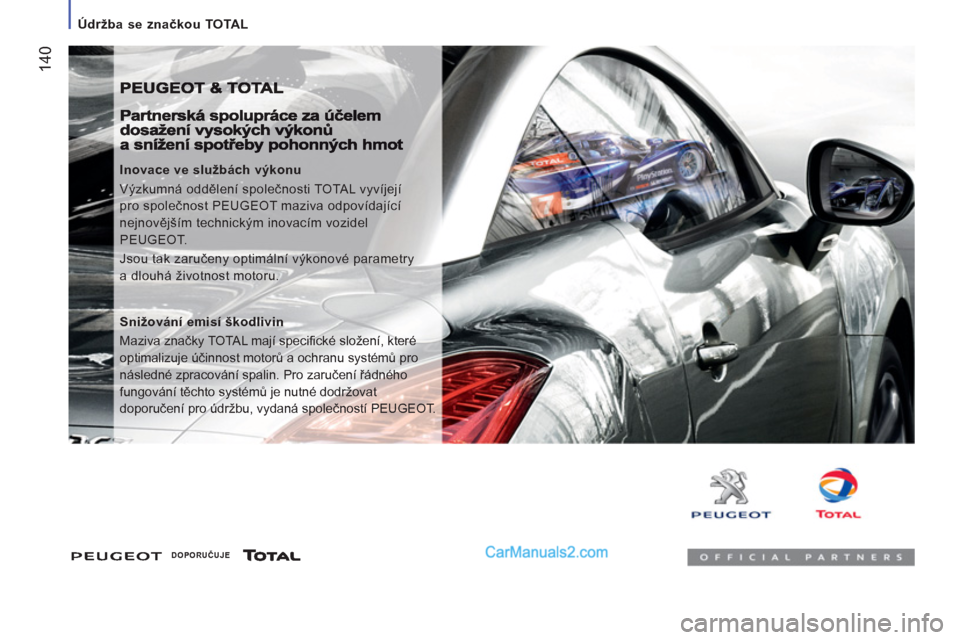

Údržba se značkouTOTAL


Inovace ve službách výkonu
Výzkumná oddělení společnosti TOTAL vyvíjejí
pro společnost PEUGEOT maziva odpovídající
nejnovějším technickým inovacím vozidel
PEUGEOT.
Jsou tak zaručeny optimální výkonové parametry
a dlouhá životnost motoru.

Snižování emisí škodlivin
Maziva značky TOTAL mají specifi cké složení, které
optimalizuje účinnost motorů a ochranu systémů pro
následné zpracování spalin. Pro zaručení řádného
fungování těchto systémů je nutné dodržovat
doporučení pro údržbu, vydaná společností PEUGEOT.



DOPORUČUJE

14
1
7
OVĚŘOVÁN
Í
Palivo
Minimální zásoba paliva

Když je dosažena úroveň E
(Empty -
prázdná) nádrže, rozsvítí se tato
kontrolka. V tomto okamžiku zbývá
v nádrži palivo pro ujetí dalších
přibližně 50 km
, a to v závislosti na jízdních
podmínkách, typu motoru a profi lu vozovky.
Co nejdříve doplňte palivo, aby nedošlo k jeho
úplnému vyčerpání. Při čerpání paliva musí být motor vypnutý.


- Otevřete klapku uzávěru nádrže.

- Přidržte jednou rukou uzávěr.

- Druhou rukou zasuňte klíč a otočte jím
proti směru hodinových ručiček.

- Sundejte uzávěr a zavěste jej na patku,
umístěnou na vnitřní straně klapky.
Štítek nalepený na vnitřní straně klapky
připomíná typ paliva, které je třeba načerpat.
Při čerpání plné nádrže nepokrač
ujte po
3 vypnutí plnicí pistole. Jinak by mohlo dojít
k poruchám funkce.
Objem palivové nádrže činí přibližně 90
litrů.


- Po naplnění nádrže zavřete uzávěr
a přiklopte klapku.
NEUTRALIZOVANÝ OKRUH
DODÁVKY PALIVA

V případě velkého nárazu vypne speciální
zařízení automaticky přívod paliva do
motoru a elektrické napájení vozidla.
ČERPÁNÍ PALIVA DO NÁDRŽE

V prodeji jsou rovněž nádrže o objemu
60 a 125 litrů. Ověřte, že není cítit palivo a že nedošlo
k úniku paliva vně vozidlo.
Obnovte dodávku zatlačením:


- na první tlačítko, umístěné pod
odkládací skříňkou.

- na druhé tlačítko, umístěné v prostoru
pro baterii pod podlahou řidiče.


Při nízkých teplotách
V horských a/nebo chladných oblastech
je doporučeno používat „zimní“ typ paliva,
uzpůsobený pro nízké teploty a teploty pod
bodem mrazu.

142

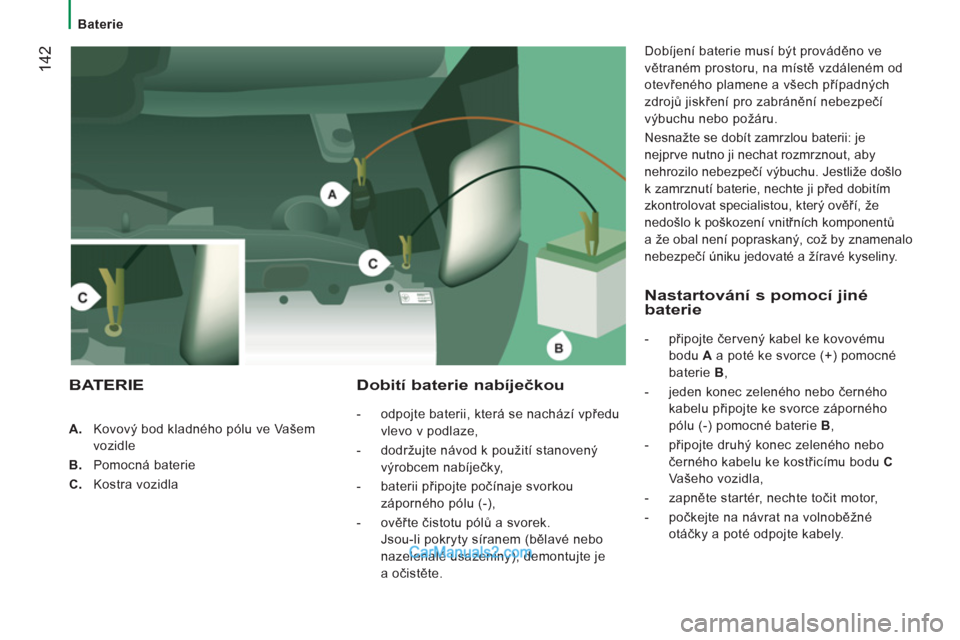

Baterie




A.
Kovový bod kladného pólu ve Vašem
vozidle

B.
Pomocná baterie

C.
Kostra vozidla

Dobití baterie nabíječkou



- odpojte baterii, která se nachází vpředu
vlevo v podlaze,

- dodržujte návod k použití stanovený
výrobcem nabíječky,

- baterii připojte počínaje svorkou
záporného pólu (-),

- ověřte čistotu pólů a svorek.
Jsou-li pokryty síranem (bělavé nebo
nazelenalé usazeniny), demontujte je
a očistěte.
Dobíjení baterie musí být prováděno ve
větraném prostoru, na místě vzdáleném od
otevřeného plamene a všech případných
zdrojů jiskření pro zabránění nebezpečí
výbuchu nebo požáru.
Nesnažte se dobít zamrzlou baterii: je
nejprve nutno ji nechat rozmrznout, aby
nehrozilo nebezpečí výbuchu. Jestliže došlo
k zamrznutí baterie, nechte ji před dobitím
zkontrolovat specialistou, který ověří, že
nedošlo k poškození vnitřních komponentů
a že obal není popraskaný, což by znamenalo
nebezpečí úniku jedovaté a žíravé kyseliny.

BATERIE


Nastartování s pomocí jinébaterie



- připojte červený kabel ke kovovému
bodu A
a poté ke svorce (+) pomocné
baterie B
,

- jeden konec zeleného nebo černého
kabelu připojte ke svorce záporného
pólu (-) pomocné baterie B
,

- připojte druhý konec zeleného nebo
černého kabelu ke kostřicímu bodu C
Vašeho vozidla,

- zapněte startér, nechte točit motor,

- počkejte na návrat na volnoběžné
otáčky a poté odpojte kabely.
