TECHNICKÉ CHARAKTERISTIKY

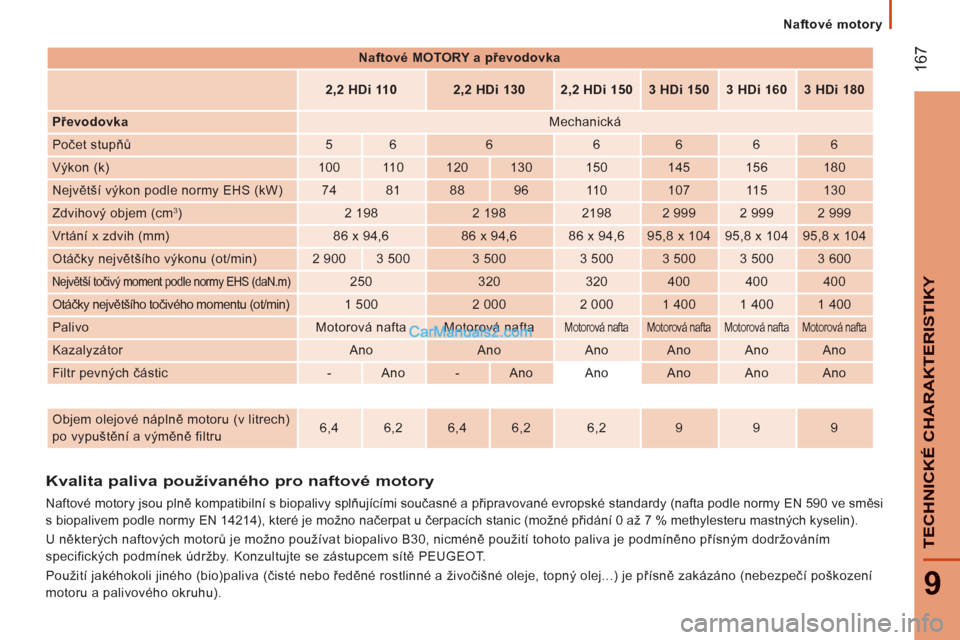

Naftové motory



Naftové MOTORY a převodovka





2,2 HDi 110


2,2 HDi 130


2,2 HDi 150



3 HDi 150



3 HDi 160



3 HDi 180



Převodovka

Mechanická
Počet stupňů
5
6
6
6
6
6
6
Výkon (k)
100
11 0
120
130
150
145
156
180
Největší výkon podle normy EHS (kW)
74
81
88
96
11 0
107
11 5
130
Zdvihový objem (cm
3
)
2 198
2 198
2198
2 999
2 999
2 999
Vrtání x zdvih (mm)
86 x 94,6
86 x 94,6
86 x 94,6
95,8 x 104
95,8 x 104
95,8 x 104
Otáčky největšího výkonu (ot/min)
2 900
3 500
3 500
3 500
3 500
3 500
3 600

Největší točivý moment podle normy EHS (daN.m)

250
320
320
400
400
400

Otáčky největšího točivého momentu (ot/min)

1 500
2 000
2 000
1 400
1 400
1 400
Palivo
Motorová nafta
Motorová nafta


Motorová nafta
Motorová nafta
Motorová nafta
Motorová nafta

Kazalyzátor
Ano
Ano
Ano
Ano
Ano
Ano
Filtr pevných částic
-
Ano
-
Ano
Ano
Ano
Ano
Ano





Objem olejové náplně motoru (v litrech)
po vypuštění a výměně filtru
6,4
6,2
6,4
6,2
6,2
9
9
9
Kvalita paliva používaného pro naftové motory


Naftové motory jsou plně kompatibilní s biopalivy splňujícími současné a připravované evropské standardy (nafta podle normy EN 590 ve směsi
s biopalivem podle normy EN 14214), které je možno načerpat u čerpacích stanic (možné přidání 0 až 7 % methylesteru mastných kyselin).
U některých naftových motorů je možno používat biopalivo B30, nicméně použití tohoto paliva je podmíněno přísným dodržováním
specifických podmínek údržby. Konzultujte se zástupcem sítě PEUGEOT.
Použití jakéhokoli jiného (bio)paliva (čisté nebo ředěné rostlinné a živočišné oleje, topný olej...) je přísně zakázáno (nebezpečí poškození
motoru a palivového okruhu).

168

Hmotnost vozidla a přívěsu

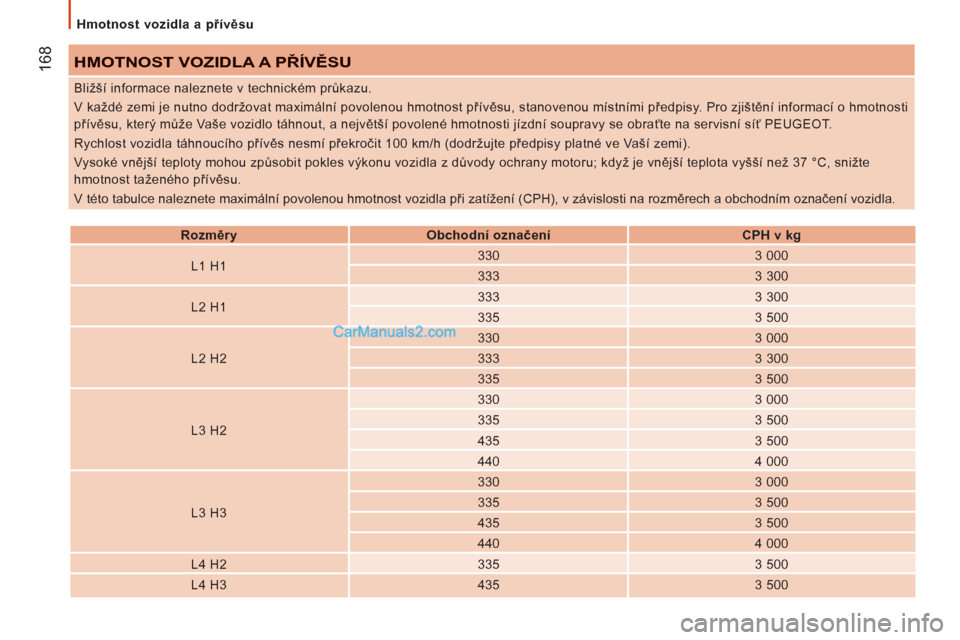

HMOTNOST VOZIDLA A PŘÍVĚSU



Rozměry


Obchodní označení


CPH
v kg


L1 H1
330
3 000

333
3 300

L2 H1
333
3 300

335
3 500

L2 H2
330
3 000

333
3 300

335
3 500

L3 H2
330
3 000

335
3 500

435
3 500

440
4 000

L3 H3
330
3 000

335
3 500

435
3 500

440
4 000

L4 H2
335
3 500

L4 H3
435
3 500 Bližší informace naleznete v technickém průkazu.
V každé zemi je nutno dodržovat maximální povolenou hmotnost přívěsu, stanovenou místními předpisy. Pro zjištění informací o hmotnosti
přívěsu, který může Vaše vozidlo táhnout, a největší povolené hmotnosti jízdní soupravy se obraťte na servisní síť PEUGEOT.
Rychlost vozidla táhnoucího přívěs nesmí překročit 100 km/h (dodržujte předpisy platné ve Vaší zemi).
Vysoké vnější teploty mohou způsobit pokles výkonu vozidla z důvody ochrany motoru; když je vnější teplota vyšší než 37 °C, snižte
hmotnost taženého přívěsu.
V této tabulce naleznete maximální povolenou hmotnost vozidla při zatížení (CPH), v závislosti na rozměrech a obchodním označení vozidla.

169
9
TECHNICKÉ CHARAKTERISTIKY

Hmotnost vozidla a přívěsu

*
15 palcová kola.

**
16 palcová kola.
Přenesení zatížení
Jestliže hmotnost vozidla nedosáhne povolené maximální hodnoty CPH, je možno o tento rozdíl zvýšit zatížení taženého přívěsu.
V žádném případě však nepřekročte stanovenou maximální hmotnost přívěsu a jízdní soupravy.
Respektujte tažnou kapacitu vozidla.




POVOLENÁ HMOTNOST PŘÍVĚSU


Karoserie
Motor
S brzděným přívěsem

Furgon
330
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

333
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

335
HDi 100
2 000

HDi 120
2 500 *
3 000 **


HDi 160
2 500 *
3 000 **


HDi 180
-

435/440
HDi 120
2 500

HDi 160
2 500

HDi 180
-

17
0

Hmotnost vozidla a přívěsu

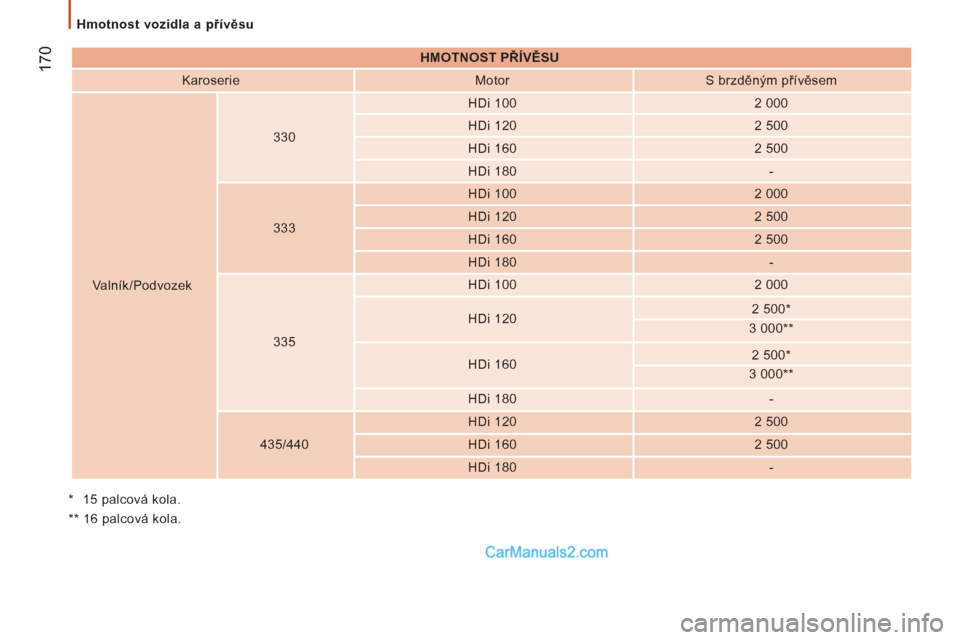

HMOTNOST PŘÍVĚSU


Karoserie
Motor
S brzděným přívěsem
Valník/Podvozek
330
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

333
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

335
HDi 100
2 000

HDi 120
2 500 *
3 000 **


HDi 160
2 500 *

3 000 **


HDi 180
-
435/440
HDi 120
2 500

HDi 160
2 500

HDi 180
-
*
15 palcová kola.
**
16 palcová kola.

17
1
9
TECHNICKÉ CHARAKTERISTIKY

Hmotnost vozidla a přívěsu

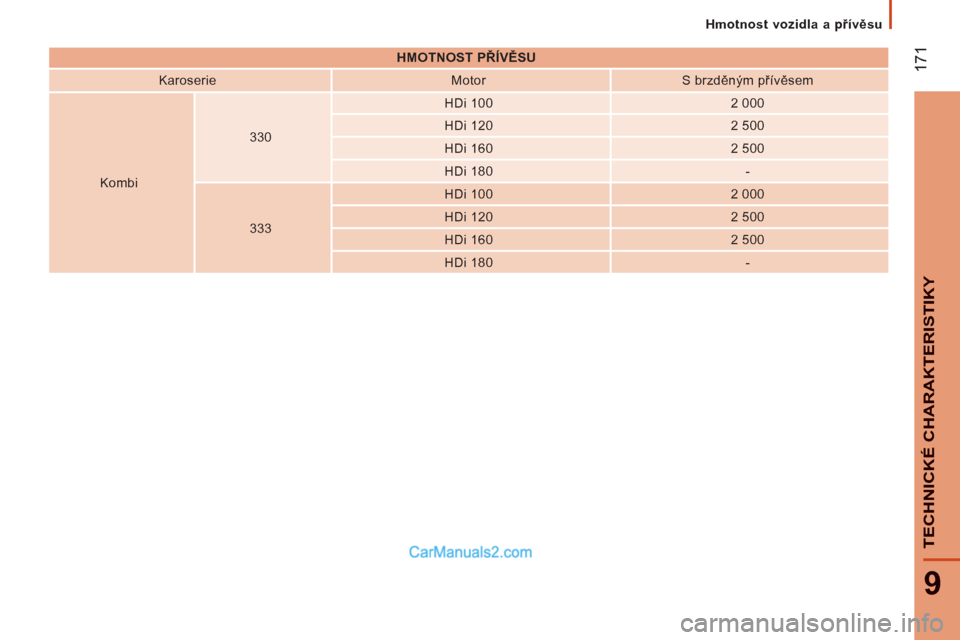

HMOTNOST PŘÍVĚSU


Karoserie
Motor
S brzděným přívěsem

Kombi
330
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

333
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

172


Identifikační prvky

IDENTIFIKAČNÍ PRVKY

A. Štítek v
ýrobce


1 -
VF Sériové výrobní číslo.

2 -
Celková hmotnost vozidla.

3 -
Celková hmotnost jízdní soupravy.

4.1 -
Maximální zatížení přední nápravy.

4.2 -
Maximální zatížení zadní nápravy.
B. Sériové výrobní číslo na karoserii

D. Označení barvy laku
C. Pneumatik
y
Štítek C
, umístěný na sloupku skříňové
karoserie, na straně pravých dveří, udává:


- rozměry ráfků a pneumatik,

- tlaky huštění (kontrola tlaku se provádí
u studených pneumatik, alespoň
jedenkrát měsíčně).




E. Sériové výrobní číslo na
karoserii
Číslo se nachází pod plastovým krytem,
v místě stupačky u pravých dveří.

17
3


Exteriér

10
UMÍSTĚN
Í
EXTERIÉR

Zadní světla, směrovky,
3. brzdové
světlo, mlhovka 34, 42, 149, 152 Levý bok:
uzávěr, palivová nádrž 141
Vypnutí přívodu paliva 141
Úložný prostor 70-71
Zadní dveře 26
Osvětlení registrační značky 152
Parkovací asistent 78
Rezervní kolo, zvedák, výměna kola,
nářadí, sada pro nouzovou
opravu 144-148
Huštění, tlak 172
Odtažení, zvednutí 158
Tažení přívěsu, čep tažného
zařízení 130-131 Rozměry 160-166
Doplňky 132-133
Střešní nosič 132
Brzdy, destičky 136, 138
ABS, EBD 112
AFU 112
ASR, ESP 113-114
Pneumatiky, tlak 172
Pneumatické odpružení 81 Klíč, dálkový ovladač, el. článek 20-22
Startování 39-40
Centrální zamykání 27
Karta s kódem 23
Alarm 24
Stírací lišta 157
Vnější zpětné zrcátko 72
Boční směrovka 151
Přední světla, mlhovky,
směrovky 149-151
Nastavení sklonu světlometů 44
Ostřikovač světlometů 45
Výměna žárovek 149-151
Otevření/zavření dveří 25-27
Klíč 22
Otevření kapoty, vzpěra 134
Mode - automatické zamknutí 76

174
Místo řidiče

MÍSTO ŘIDIČE

Přístrojové desky, displeje, počitadla 28
Kontrolky 29-35
Ukazatele, měřiče 36-37
Ovladače osvětlení 42
Automatické zapínání světel 43
Doprovodné osvětlení 43
Obrysová/parkovací světla 44
Otevření kapoty 134
Pojistky 153-156
Mode, konfi gurace vozidla 74-77
Programovatelné přídavné topení 57-59
Přídavná topení, klimatizace
vzadu 55-56
Pneumatické odpružení 81
Nastavení sklonu světlometů 44
Reostat osvětlení 37
Seřízení hodin 76 Stěrače vpředu/vzadu 45
Ostřikovač skel/světlometů 45
Palubní počítač - MODE 74-77
Startér, spínací skřínka 39
Rozjezd do svahu 40
Regulátor rychlosti 46-48
Omezovač rychlosti s pevným
limitem 115 Volant, osové nastavení 38
Zvuková houkačka 112
Místo řidiče 8
Ovládání oken, zpětných zrcátek 72-73
Zamknutí nákladového prostoru 27
