2011.5 Peugeot Boxer Návod k obsluze (in Czech)

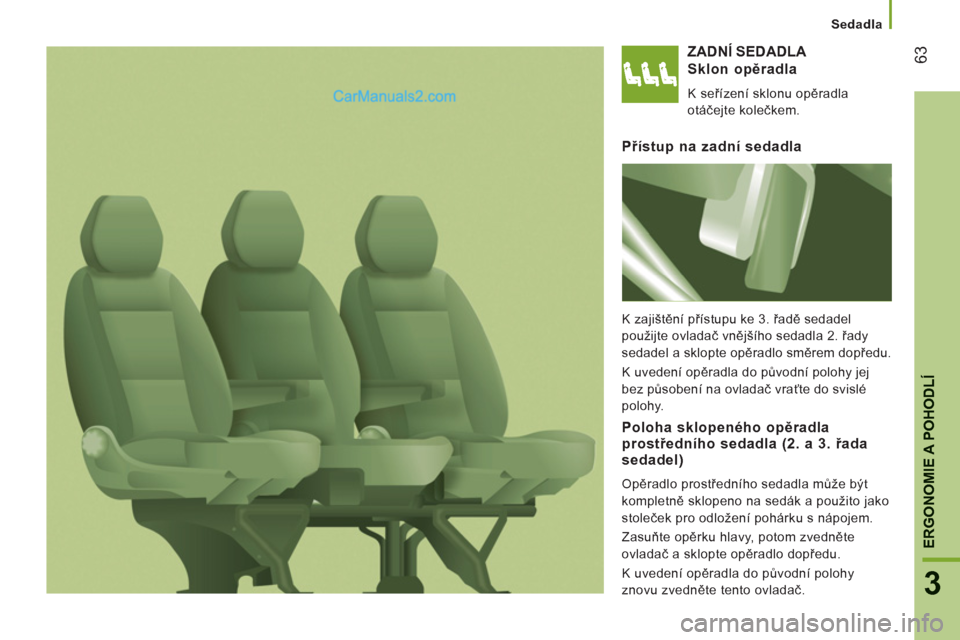

63
3
ERGONOMIE A POHODL
Í
Sedadla
ZADNÍ SEDADLA
Sklon o
pěradla

K seřízení sklonu opěradla
otáčejte kolečkem.
Přístup na zadní sedadla

K zajištění přístupu ke 3. řadě sedadel
použijte ovladač vnějšího sedadla 2. řady
sedadel a sklopte opěradlo směrem dopředu.
K uvedení opěradla do původní polohy jej
bez působení na ovladač vraťte do svislé
polohy.
Poloha sklopeného opěradla prostředního sedadla (2. a 3. řada
sedadel)
Opěradlo prostředního sedadla může být
kompletně sklopeno na sedák a použito jako
stoleček pro odložení pohárku s nápojem.
Zasuňte opěrku hlavy, potom zvedněte
ovladač a sklopte opěradlo dopředu.
K uvedení opěradla do původní polohy
znovu zvedněte tento ovladač.

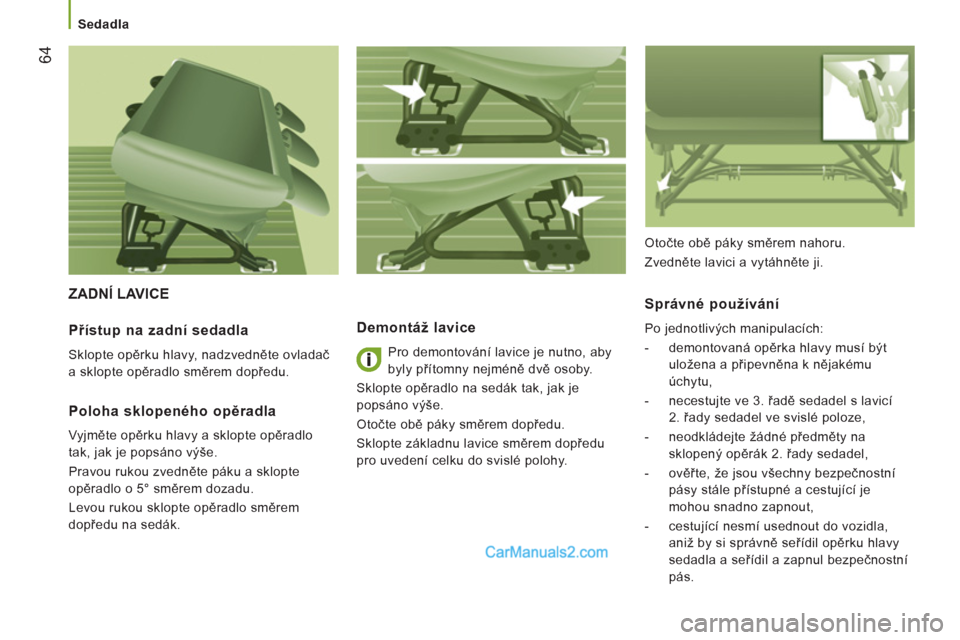

64


Sedadla


ZADNÍ LAVICE
Demontáž lavice
Pro demontování lavice je nutno, aby
byly přítomny nejméně dvě osoby.
Sklopte opěradlo na sedák tak, jak je
popsáno výše.
Otočte obě páky směrem dopředu.
Sklopte základnu lavice směrem dopředu
pro uvedení celku do svislé polohy.

Správné používání

Po jednotlivých manipulacích:


- demontovaná opěrka hlavy musí být
uložena a připevněna k nějakému
úchytu,

- necestujte ve 3. řadě sedadel s lavicí
2. řady sedadel ve svislé poloze,

- neodkládejte žádné předměty na
sklopený opěrák 2. řady sedadel,

- ověřte, že jsou všechny bezpečnostní
pásy stále přístupné a cestující je
mohou snadno zapnout,

- cestující nesmí usednout do vozidla,
aniž by si správně seřídil opěrku hlavy
sedadla a seřídil a zapnul bezpečnostní
pás.


Přístup na zadní sedadla

Sklopte opěrku hlavy, nadzvedněte ovladač
a sklopte opěradlo směrem dopředu.


Poloha sklopeného opěradla

Vyjměte opěrku hlavy a sklopte opěradlo
tak, jak je popsáno výše.
Pravou rukou zvedněte páku a sklopte
opěradlo o 5° směrem dozadu.
Levou rukou sklopte opěradlo směrem
dopředu na sedák. Otočte obě páky směrem nahoru.
Zvedněte lavici a vytáhněte ji.

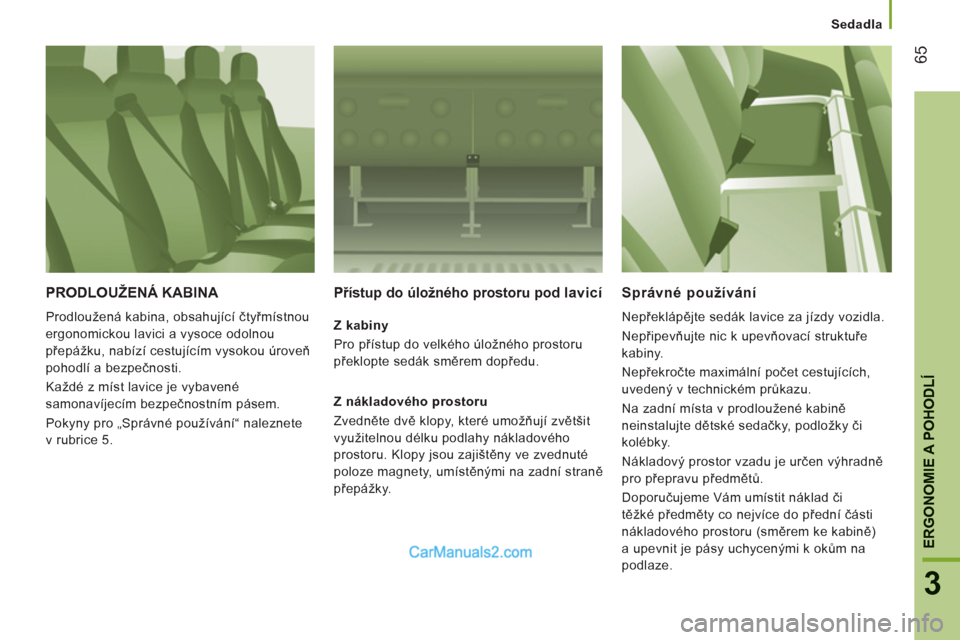

65
3
ERGONOMIE A POHODL
Í
Sedadla
PRODLOUŽENÁ KABINA
Prodloužená kabina, obsahující čtyřmístnou
ergonomickou lavici a vysoce odolnou
přepážku, nabízí cestujícím vysokou úroveň
pohodlí a bezpečnosti.
Každé z míst lavice je vybavené
samonavíjecím bezpečnostním pásem.
Pokyny pro „Správné používání“ naleznete
v rubrice 5.

Přístup do úložného prostoru pod lavicí


Z kabiny
Pro přístup do velkého úložného prostoru
překlopte sedák směrem dopředu.

Z nákladového prostoru
Zvedněte dvě klopy, které umožňují zvětšit
využitelnou délku podlahy nákladového
prostoru. Klopy jsou zajištěny ve zvednuté
poloze magnety, umístěnými na zadní straně
přepážky.

Správné používání

Nepřeklápějte sedák lavice za jízdy vozidla.
Nepřipevňujte nic k upevňovací struktuře
kabiny.
Nepřekročte maximální počet cestujících,
uvedený v technickém průkazu.
Na zadní místa v prodloužené kabině
neinstalujte dětské sedačky, podložky či
kolébky.
Nákladový prostor vzadu je určen výhradně
pro přepravu předmětů.
Doporučujeme Vám umístit náklad či
těžké předměty co nejvíce do přední části
nákladového prostoru (směrem ke kabině)
a upevnit je pásy uchycenými k okům na
podlaze.

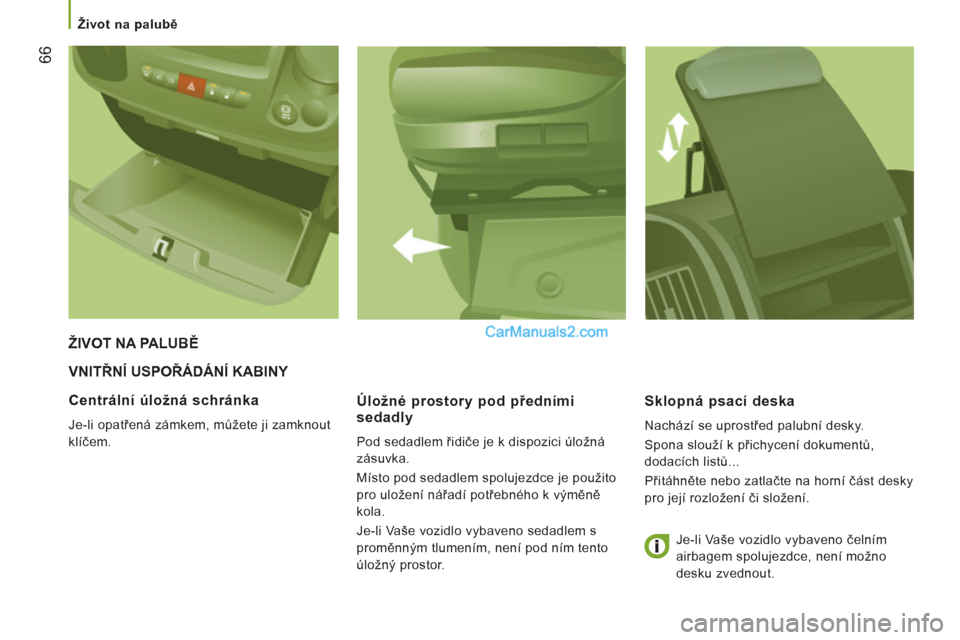

66


Život na palubě
VNITŘNÍ USPOŘÁDÁNÍ KABINY
Úložné prostor
y pod předními
sedadly
Pod sedadlem řidiče je k dispozici úložná
zásuvka.
Místo pod sedadlem spolujezdce je použito
pro uložení nářadí potřebného k výměně
kola.
Je-li Vaše vozidlo vybaveno sedadlem s
proměnným tlumením, není pod ním tento
úložný prostor.


Sklopná psací deska

Nachází se uprostřed palubní desky.
Spona slouží k přichycení dokumentů,
dodacích listů...
Přitáhněte nebo zatlačte na horní část desky
pro její rozložení či složení.

ŽIVOT NA PALUBĚ

Centrální úložná schránka

Je-li opatřená zámkem, můžete ji zamknout
klíčem.

Je-li Vaše vozidlo vybaveno čelním
airbagem spolujezdce, není možno
desku zvednout.

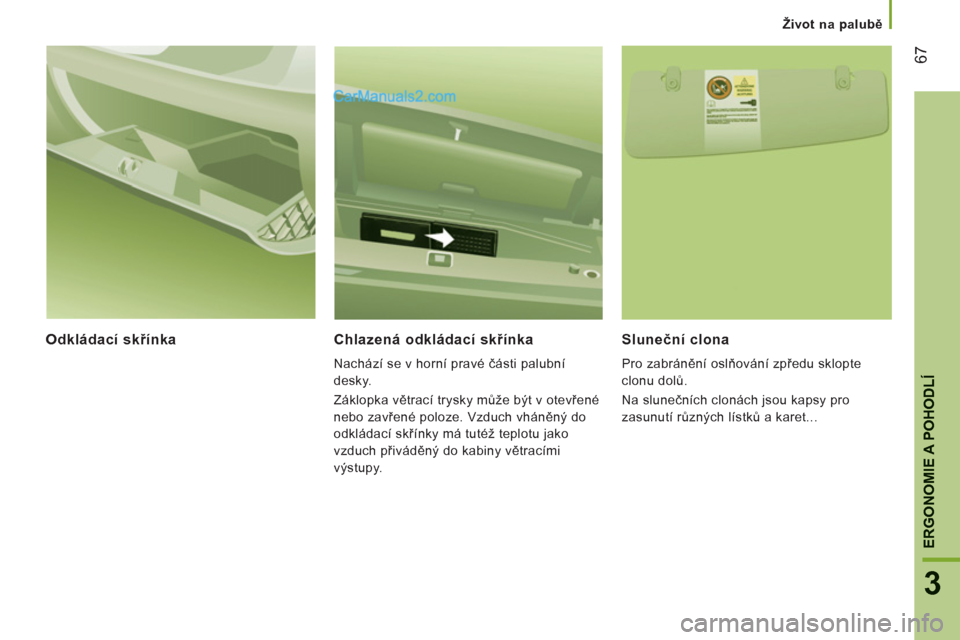

67
3
ERGONOMIE A POHODL
Í
Život na palubě
Odkl

68


Život na palubě


Zapalovač cigaret/zásuvka 12 voltů

Zatlačte a vyčkejte několik sekund na
automatické vysunutí.
Zásuvka: maximálně 180 W.
Přenosný popelník

Pro vyprázdnění otevřete popelník
a vytáhněte jej směrem nahoru.


Stropní polička

Nachází se nad slunečními clonami.
Maximální zatížení: přibližně 20 kg.

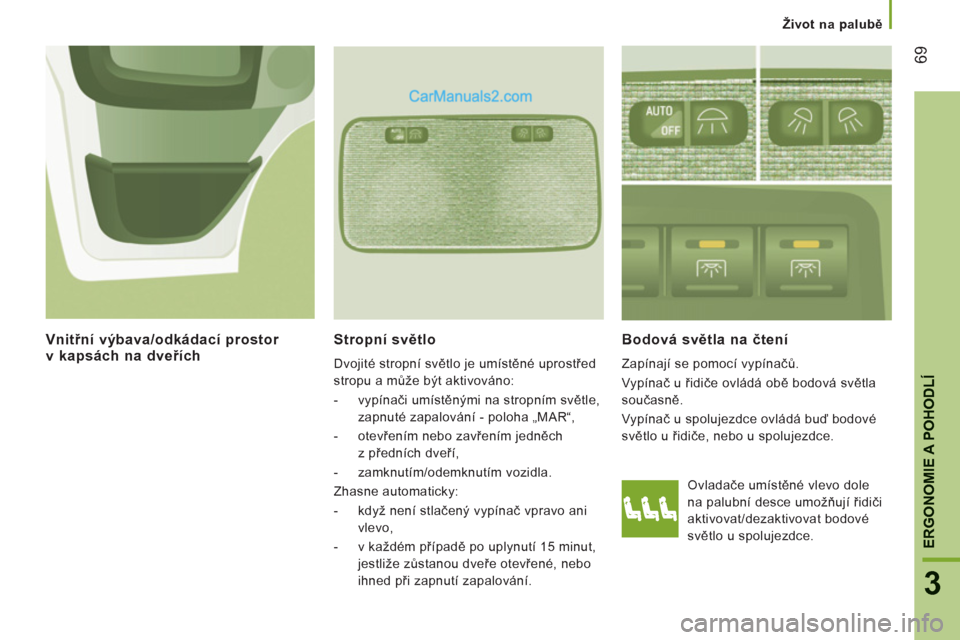

69
3
ERGONOMIE A POHODL
Í
Život na palubě

Stropn

70


Život na palubě

USPOŘÁDÁNÍ ÚLOŽNÉHO PROSTORUDržák pro kotvicí kolejničku

Po obou stranách vozidla jsou nad
obložením připraveny držáky pro upevnění
kotvicí kolejničky.


Zásuvka 12 voltů

Maximální příkon spotřebiče zapojeného do
zásuvky: 180 W.


Upevňovací oka

K upevnění nákladu máte k dispozici 8 ok. 6
z nich se nachází na podlaze, 2 na přepážce
za kabinou.
Z bezpečnostních důvodů je pro případ
prudkého brzdění doporučeno umístit těžké
předměty co nejvíce dopředu, do blízkosti
kabiny.
Obložení

Spodní části boků mají obložení pro ochranu
nákladu.
