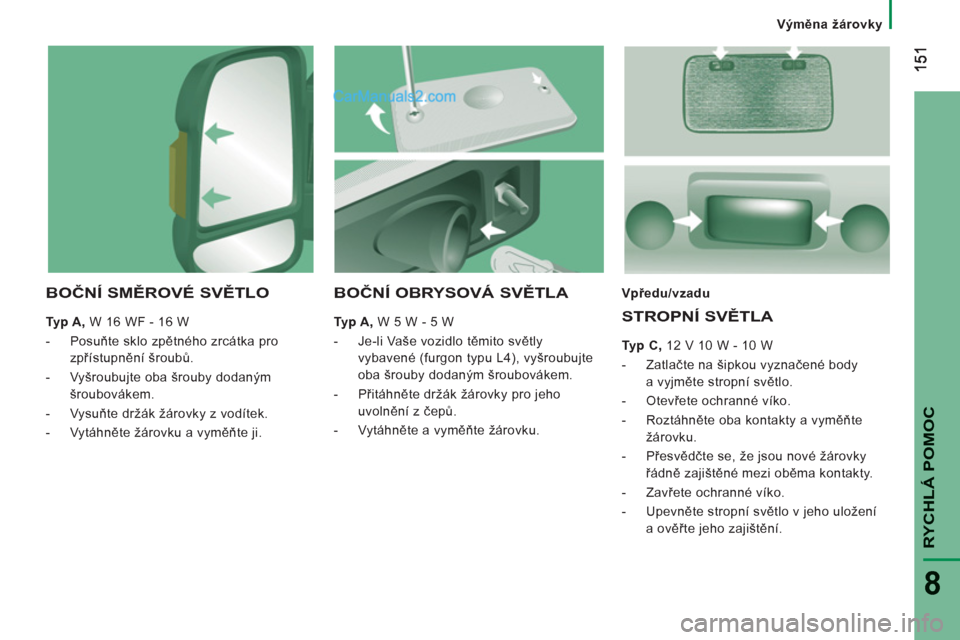

Výměna žárovky
BOČNÍ SMĚROVÉ SVĚTLO


Typ A , W 16 WF - 16 W


- Posuňte sklo zpětného zrcátka pro
zpřístupnění šroubů.

- Vyšroubujte oba šrouby dodaným
šroubovákem.

- Vysuňte držák žárovky z vodítek.

- Vytáhněte žárovku a vyměňte ji.
Vpředu/vzadu
STROPNÍ SVĚTLA


Typ C , 12 V 10 W - 10 W


- Zatlačte na šipkou vyznačené body
a vyjměte stropní světlo.

- Otevřete ochranné víko.

- Roztáhněte oba kontakty a vyměňte
žárovku.

- Přesvědčte se, že jsou nové žárovky
řádně zajištěné mezi oběma kontakty.

- Zavřete ochranné víko.

- Upevněte stropní světlo v jeho uložení
a ověřte jeho zajištění.



BOČNÍ OBRYSOVÁ SVĚTLA


Typ A,
W 5 W - 5 W


- Je-li Vaše vozidlo těmito světly
vybavené (furgon typu L4), vyšroubujte
oba šrouby dodaným šroubovákem.

- Přitáhněte držák žárovky pro jeho
uvolnění z čepů.

- Vytáhněte a vyměňte žárovku.

152

Výměna žárovky

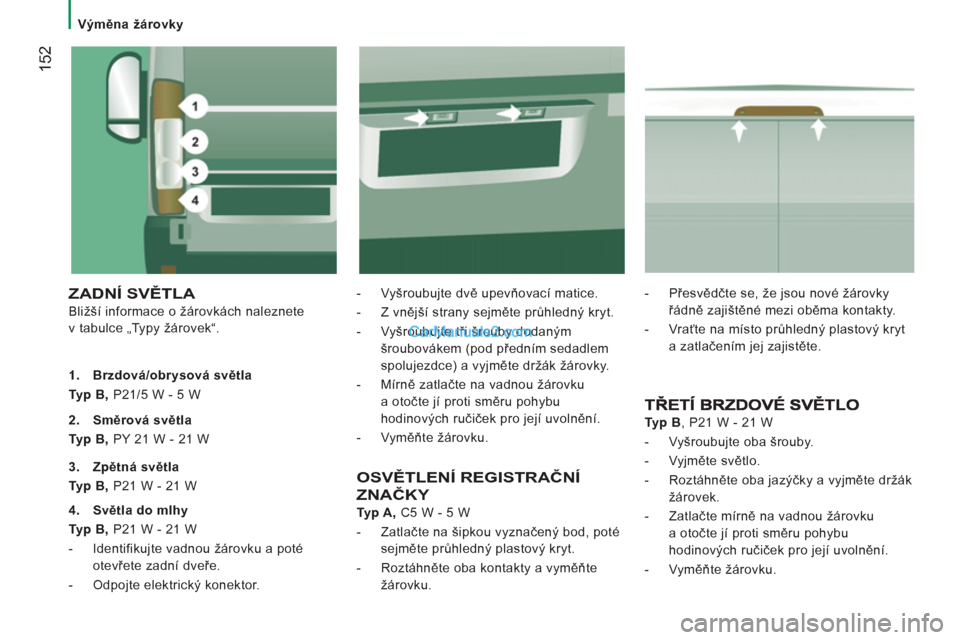

ZADNÍ SVĚTLA

Bližší informace o žárovkách naleznete
v tabulce „Typy žárovek“.
- Vyšroubujte dvě upevňovací matice.

- Z vnější strany sejměte průhledný kryt.

- Vyšroubujte tři šrouby dodaným
šroubovákem (pod předním sedadlem
spolujezdce) a vyjměte držák žárovky.

- Mírně zatlačte na vadnou žárovku
a otočte jí proti směru pohybu
hodinových ručiček pro její uvolnění.

- Vyměňte žárovku.

1.
Brzdová/obrysová světla

Typ B,
P21/5 W - 5 W


Typ B
, P21 W - 21 W


- Vyšroubujte oba šrouby.

- Vyjměte světlo.

- Roztáhněte oba jazýčky a vyjměte držák
žárovek.

- Zatlačte mírně na vadnou žárovku
a otočte jí proti směru pohybu
hodinových ručiček pro její uvolnění.

- Vyměňte žárovku.
2.
Směrová světla

Typ B,
PY 21 W - 21 W

3.
Zpětná světla

Typ B,
P21 W - 21 W

4.
Světla do mlhy

Typ B,
P21 W - 21 W


- Identifikujte vadnou žárovku a poté
otevřete zadní dveře.

- Odpojte elektrický konektor.
OSVĚTLENÍ REGISTRAČNÍ
ZNAČKY


Typ A,
C5 W - 5 W


- Zatlačte na šipkou vyznačený bod, poté
sejměte průhledný plastový kryt.

- Roztáhněte oba kontakty a vyměňte
žárovku.
- Přesvědčte se, že jsou nové žárovky
řádně zajištěné mezi oběma kontakty.

- Vraťte na místo průhledný plastový kryt
a zatlačením jej zajistěte.

153
RYCHLÁ POMO
C
8
Výměna pojistky

Ve vozidle jsou tři pojistkové skříňky, umístěné
na palubní desce na straně řidiče, ve sloupku u
spolujezdce a v motorovém prostoru.
Zde uvedené popisy a postupy se týkají
pouze pojistek, které může měnit i sám
uživatel. V případě jakéhokoli jiného zásahu
se však obraťte na servis sítě PEUGEOT
nebo na jiný odborný servis. Vyjmutí a nasazení pojistky

Před výměnou pojistky je nutno zjistit příčinu
závady a odstranit ji. Čísla pojistek jsou
vyznačená na pojistkové skříňce.
Spálenou pojistku nahraďte vždy
pojistkou se stejnou proudovou
hodnotou.
VÝMĚNA POJISTKY

PEUGEOT odmítá odpovědnost
za náklady na opravu vozidla nebo
za poruchy jeho funkce způsobené
nainstalováním přídavného elektrického
vybavení, které není dodáváno a
doporučeno sítí PEUGEOT a nebylo
nainstalováno dle jejích předpisů, zvláště
pak je-li celková spotřeba všech těchto
zapojených spotřebičů dohromady vyšší než
10 miliampér.
Dobrá
Špatná
Upozornění pro odborné pracovníky:
kompletní informace ohledně pojistek
a relé naleznete ve schématech uvedených
v „Metodách“, které jsou k dispozici ve
značkové síti.

154

Výměna pojistky



POJISTKY V PALUBNÍ DESCE NA STRANĚ ŘIDIČE

- Vyšroubujte šrouby a vyklopte skříňku pro zpřístupnění pojistek.


Pojistky


A (ampéry)


Přiřazení



12


7,5
Pravé potkávací světlo


13


7,5
Levé potkávací světlo


31


5
Napájení relé


32


7,5
Stropní světlo


33


20
Snímač autobaterie


34


20
Osvětlení interiéru verze minibus - Výstražná světla


36


10

Autorádio - Zásuvka pro diagnostické přístroje - Siréna alarmu - Ovladače programovatelného přídavného
topení - Ovladače klimatizace - Tachograf - Autobaterie



37


7,5
Spínač brzdových světel - Třetí brzdové světlo - Sdružený přístroj


38


20
Ovladač centrálního zamykání


42


5
Počítač a snímač ABS - Snímač ASR - Snímač ESP - Spínač brzdových světel


43


20
Motorek předních stěračů


47


20
Motorek okna řidiče


48


20
Motorek okna spolujezdce


49


5
Autorádio - Ovladače pracoviště řidiče


50


7,5
Jednotka airbagů a předpínačů


51


5
Tachograf - Regulátor rychlosti - Ovladače klimatizace - Zpětná světla - Sonda přítomnosti vody v motorové
naftě


53


7,5
Přístrojová deska


89


-
Nepoužitá


90


7,5
Levé dálkové světlo


91


7,5
Pravé dálkové světlo


92


7,5
Levé světlo do mlhy


93


7,5
Pravé světlo do mlhy

RYCHLÁ POMO
C
8
Výměna pojistky



Pojistky


A (ampéry)


Přiřazení



54


-
Nepoužitá


55


15
Vyhřívání sedadel


56


15
Zásuvka 12 V


57


10
Programovatelné přídavné topení


58


15
Odmrazování: zadní okno (levé)


59


15
Odmrazování: zadní okno (pravé)


60


-
Nepoužitá


61


-
Nepoužitá


62


-
Nepoužitá


63


10
Přepínač p
řídavného programovatelného topení


64


-
Nepoužitá


65


30
Ventilátor programovatelného přídavného topení
POJISTKY VE SLOUPKU U
SPOLUJEZDCE
- Uvolněte víko z upevnění.

Po zásahu víko velmi pečlivě uzavřete.

156

Výměna pojistky



POJISTKY V MOTOROVÉM PROSTORU

- Vyšroubujte matice a vyklopte skřínku pro
zpřístupnění pojistek.

Pojistky


A (ampéry)


Přiřazení



1


40
Napájení čerpadla ABS


2


50
Jednotka žhavení naftového motoru


3


30
Spínací skřínka


4


30
Čerpadlo ostřikovače světlometů


8


40
Ventilátor v kabině


9


15
Zásuvka 12 V vzadu


10


15
Zvukové výstražné zařízení


14


15
Zásuvka 12 V vpředu


15


10
Zapalovač cigaret


20


30
Čerpadlo ostřikovače skla


21


15
Napájení palivového čerpadla


24


15
Doplňková deska pro sanitní vůz - Zpětná zrcátka


30


15
Odmrazování skel

157
RYCHLÁ POMO
C
8
Výměna lišty stěrače

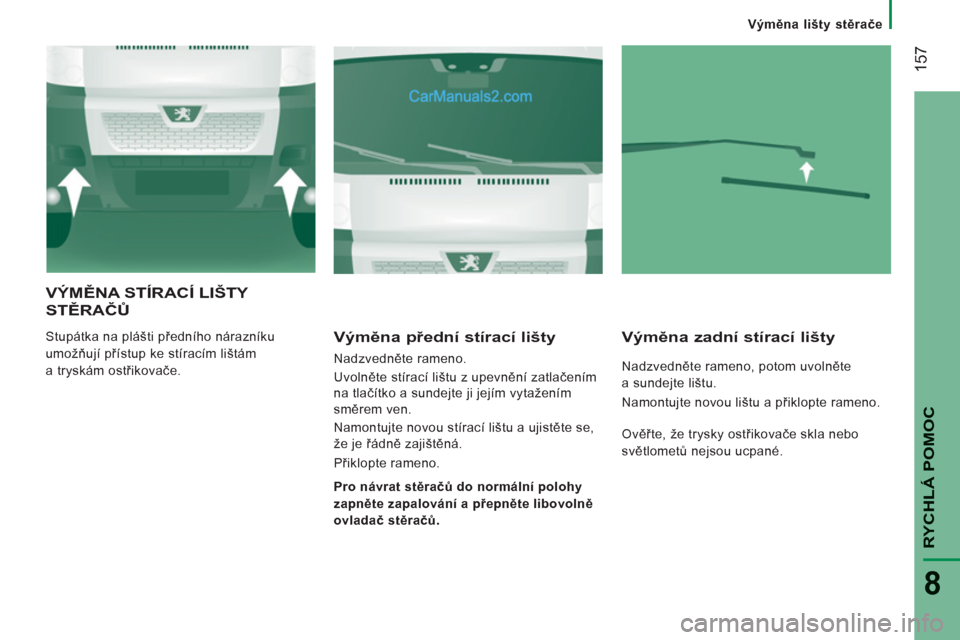

VÝMĚNA STÍRACÍ LIŠTY
STĚRAČŮ

Stupátka na plášti předního nárazníku
umožňují přístup ke stíracím lištám
a tryskám ostřikovače.
Výměna přední stírací lišty

Nadzvedněte rameno.
Uvolněte stírací lištu z upevnění zatlačením
na tlačítko a sundejte ji jejím vytažením
směrem ven.
Namontujte novou stírací lištu a ujistěte se,
že je řádně zajištěná.
Přiklopte rameno.
Výměna zadní stírací lišty

Nadzvedněte rameno, potom uvolněte
a sundejte lištu.
Namontujte novou lištu a přiklopte rameno.

Pro návrat stěračů do normální polohy
zapněte zapalování a přepněte libovolně
ovladač stěračů.
Ověřte, že trysky ostřikovače skla nebo
světlometů nejsou ucpané.

158


Odtažení vozidla

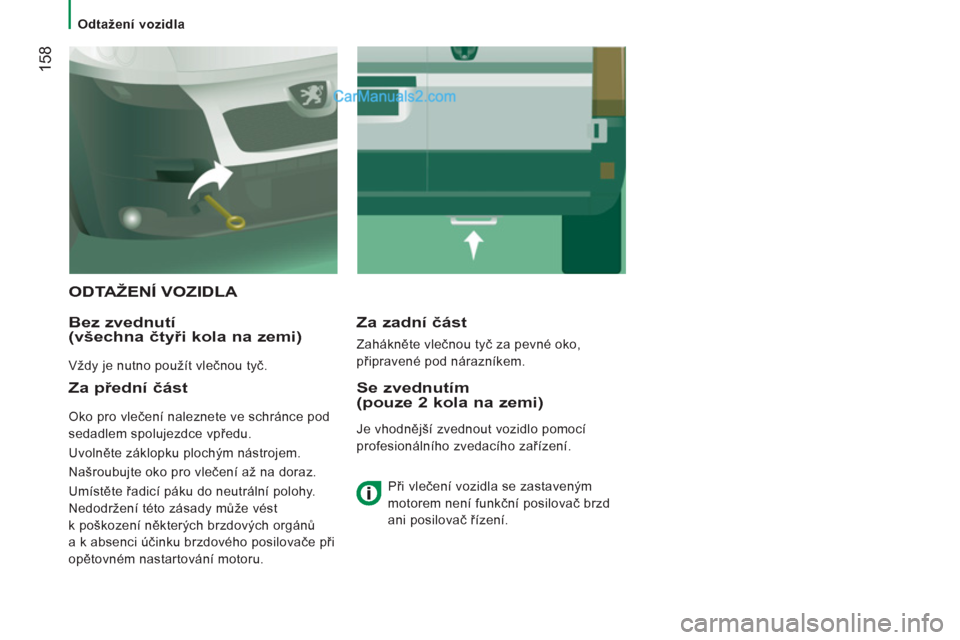

ODTAŽENÍ VOZIDLA

Bez zvednut
í (všechna čtyři kola na zemi)

Vždy je nutno použít vlečnou tyč.
Za zadní část

Zahákněte vlečnou tyč za pevné oko,
připravené pod nárazníkem.


Za přední část

Oko pro vlečení naleznete ve schránce pod
sedadlem spolujezdce vpředu.
Uvolněte záklopku plochým nástrojem.
Našroubujte oko pro vlečení až na doraz.
Umístěte řadicí páku do neutrální polohy.
Nedodržení této zásady může vést
k poškození některých brzdových orgánů
a k absenci účinku brzdového posilovače při
opětovném nastartování motoru.
Se zvednutím(pouze 2 kola na zemi)

Je vhodnější zvednout vozidlo pomocí
profesionálního zvedacího zařízení.
Při vlečení vozidla se zastaveným
motorem není funkční posilovač brzd
ani posilovač řízení.
