INFORMAZIONI PRATICHE

Parcheggio del veicolo
Immobilizzare il veicolo in
modo da non intralciare il traf-
fi co: il suolo deve essere orizzontale,
stabile e non scivoloso.
Inserire il freno di stazionamento
tranne se è programmato in modalità
automatica, disinserire il contatto ed
inserire la prima marcia * , in modo da
bloccare le ruote.
Verifi care l'accensione della spia dei
freni e della spia P
sul comando del
freno di stazionamento.
Se necessario, sistemare un cuneo
sotto la ruota diagonalmente opposta
a quella da sostituire.
Verifi care che i passeggeri siano
usciti dal veicolo e che si trovino in
una zona sicura.
Non sdraiarsi mai sotto ad un veico-
lo sollevato con il cric; utilizzare un
supporto.

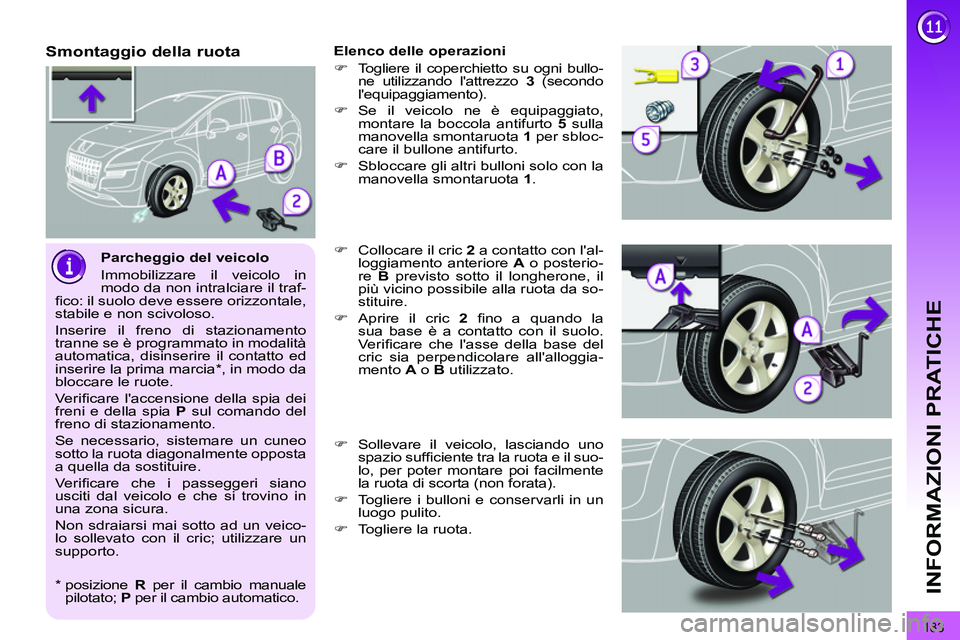

Smontaggio della ruota

Elenco delle operazioni


)
Togliere il coperchietto su ogni bullo-
ne utilizzando l'attrezzo 3
(secondo
l'equipaggiamento).

)
Se il veicolo ne è equipaggiato,
montare la boccola antifurto 5
sulla
manovella smontaruota 1
per sbloc-
care il bullone antifurto.

)
Sbloccare gli altri bulloni solo con la
manovella smontaruota 1
.

)
Collocare il cric 2
a contatto con l'al-
loggiamento anteriore A
o posterio-
re B
previsto sotto il longherone, il
più vicino possibile alla ruota da so-
stituire.

)
Aprire il cric 2
fi no a quando la
sua base è a contatto con il suolo.
Ve r ifi care che l'asse della base del
cric sia perpendicolare all'alloggia-
mento A
o B
utilizzato.

)
Sollevare il veicolo, lasciando uno
spazio suffi ciente tra la ruota e il suo-
lo, per poter montare poi facilmente
la ruota di scorta (non forata).

)
Togliere i bulloni e conservarli in un
luogo pulito.

)
Togliere la ruota.



*
posizione R
per il cambio manuale
pilotato; P
per il cambio automatico.

184
INFORMAZIONI PRATICHE

Montaggio della ruota di
scorta tipo "ruotino"
Se il veicolo è equipaggiato di
cerchi in alluminio, al serraggio dei
bulloni, durante il rimontaggio, è nor-
male constatare che le rondelle non
sono a contatto con la ruota di scorta
tipo "ruotino". La ruota è trattenuta
dall'appoggio conico di ogni bullone.

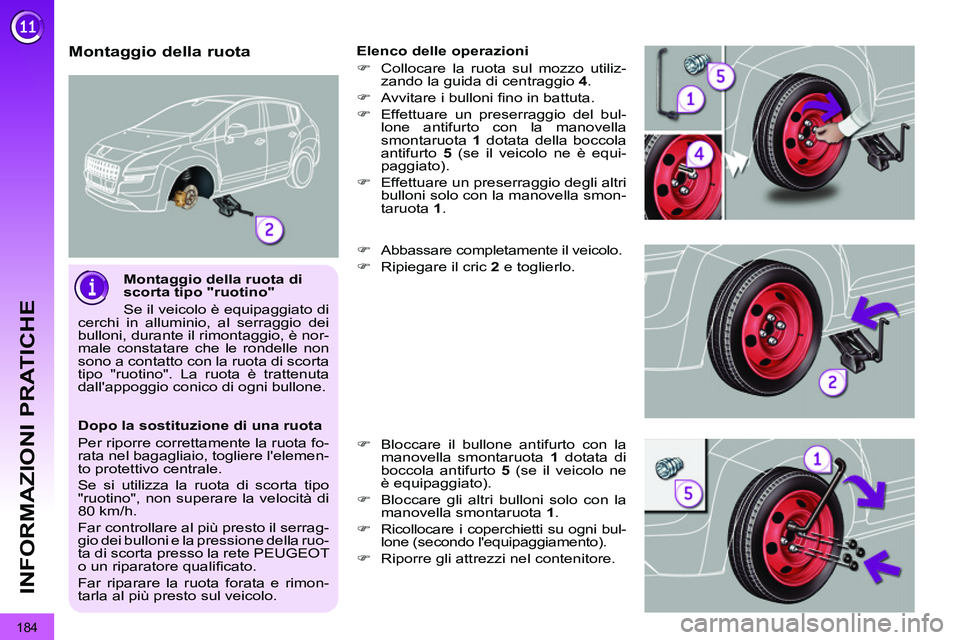

Montaggio della ruota

Elenco delle operazioni


)
Collocare la ruota sul mozzo utiliz-
zando la guida di centraggio 4
.

)
Avvitare i bulloni fi no in battuta.

)
Effettuare un preserraggio del bul-
lone antifurto con la manovella
smontaruota 1
dotata della boccola
antifurto 5
(se il veicolo ne è equi-
paggiato).

)
Effettuare un preserraggio degli altri
bulloni solo con la manovella smon-
taruota 1
.

)
Abbassare completamente il veicolo.

)
Ripiegare il cric 2
e toglierlo.

)
Bloccare il bullone antifurto con la
manovella smontaruota 1
dotata di
boccola antifurto 5
(se il veicolo ne
è equipaggiato).

)
Bloccare gli altri bulloni solo con la
manovella smontaruota 1
.

)
Ricollocare i coperchietti su ogni bul-
lone (secondo l'equipaggiamento).

)
Riporre gli attrezzi nel contenitore.


Dopo la sostituzione di una ruota
Per riporre correttamente la ruota fo-
rata nel bagagliaio, togliere l'elemen-
to protettivo centrale.
Se si utilizza la ruota di scorta tipo
"ruotino", non superare la velocità di
80 km/h.
Far controllare al più presto il serrag-
gio dei bulloni e la pressione della ruo-
ta di scorta presso la rete PEUGEOT
o un riparatore qualifi cato.
Far riparare la ruota forata e rimon-
tarla al più presto sul veicolo.

185
INFORMAZIONI PRATICHE

Rischio di folgorazione
La sostituzione di una lampada
allo xeno (D1S-35W) deve es-
sere effettuata dalla rete PEUGEOT
o da un riparatore qualifi cato.

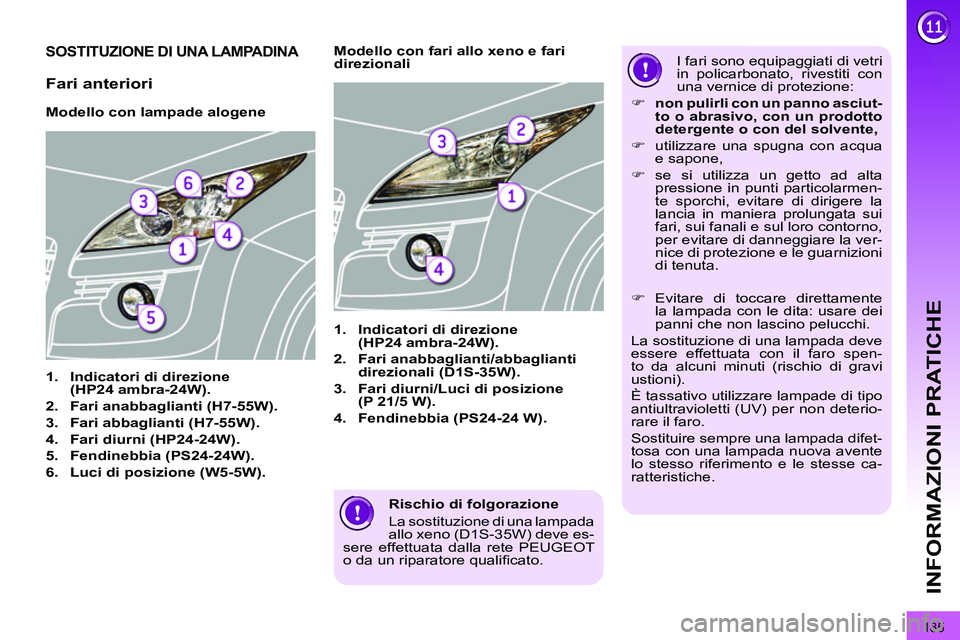

SOSTITUZIONE DI UNA LAMPADINA








Modello con lampade alogene


1.
Indicatori di direzione
(

HP24

ambra-24W).


2.
Fari anabbaglianti (H7-55W).


3.
Fari abbaglianti (H7-55W).


4.
Fari diurni (HP24-24W).


5.
Fendinebbia (PS24-24W).


6.
Luci di posizione (W5-5W).





1.
Indicatori di direzione
(HP24 ambra-24W).


2.
Fari anabbaglianti/abbaglianti
direzionali (D1S-35W).


3.
Fari diurni/Luci di posizione
(P 21/5 W).


4.
Fendinebbia (PS24-24 W).






























Modello con fari allo xeno e fari
direzionali I fari sono equipaggiati di vetri
in policarbonato, rivestiti con
una vernice di protezione:


)
non
pulirli con un panno asciut-
to o abrasivo, con un prodotto
detergente o con del solvente,


)
utilizzare una spugna con acqua
e sapone,

)
se si utilizza un getto ad alta
pressione in punti particolarmen-
te sporchi, evitare di dirigere la
lancia in maniera prolungata sui
fari, sui fanali e sul loro contorno,
per evitare di danneggiare la ver-
nice di protezione e le guarnizioni
di tenuta.


Fari anteriori




)
Evitare di toccare direttamente
la lampada con le dita: usare dei
panni che non lascino pelucchi.
La sostituzione di una lampada deve
essere effettuata con il faro spen-
to da alcuni minuti (rischio di gravi
ustioni).
È tassativo utilizzare lampade di tipo
antiultravioletti (UV) per non deterio-
rare il faro.
Sostituire sempre una lampada difet-
tosa con una lampada nuova avente
lo stesso riferimento e le stesse ca-
ratteristiche.

186
INFORMAZIONI PRATICHE

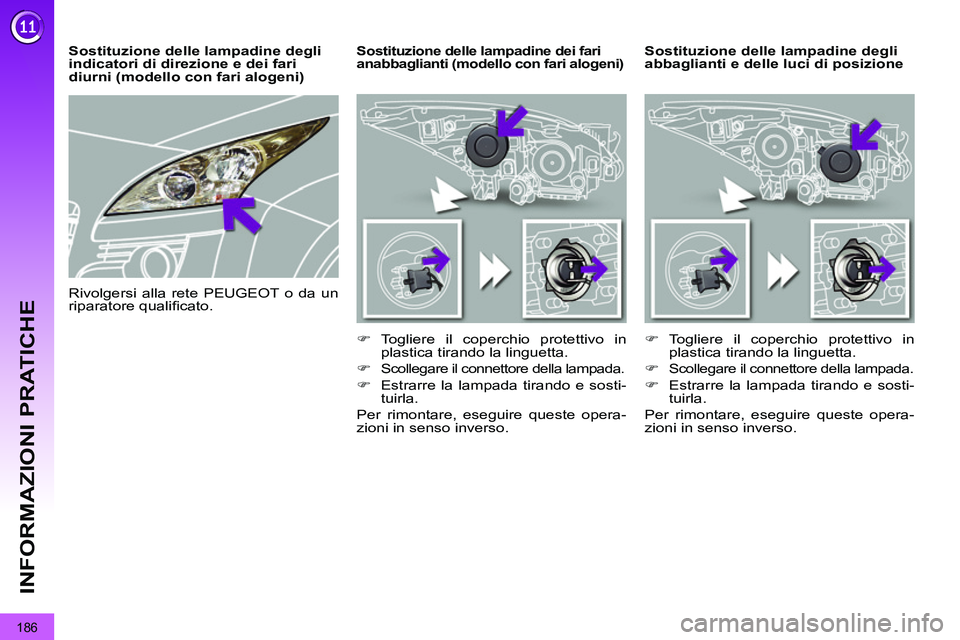

Sostituzione delle lampadine degli
abbaglianti e delle luci di posizione






Sostituzione delle lampadine dei fari
anabbaglianti (modello con fari alogeni)


)
Togliere il coperchio protettivo in
plastica tirando la linguetta.

)

Scollegare il connettore della lampada.


)
Estrarre la lampada tirando e sosti-
tuirla.
Per rimontare, eseguire queste opera-
zioni in senso inverso.


)
Togliere il coperchio protettivo in
plastica tirando la linguetta.

)

Scollegare il connettore della lampada.


)
Estrarre la lampada tirando e sosti-
tuirla.
Per rimontare, eseguire queste opera-
zioni in senso inverso.


Sostituzione delle lampadine degli
indicatori di direzione e dei fari
diurni (modello con fari alogeni)
Rivolgersi alla rete PEUGEOT o da un
riparatore qualifi cato.

187
INFORMAZIONI PRATICHE

Sostituzione delle lampadine delle luci
di posizione e dei fari diurni (allo xeno)


)
Togliere il coperchio protettivo in
plastica tirando la linguetta.

)

Scollegare il connettore della lampada.


)
Estrarre la lampada tirando e sosti-
tuirla.
Per rimontare, eseguire queste opera-
zioni in senso inverso.







Sostituzione dei fendinebbia

Per la sostituzione di queste
lampade, è possibile rivolgersi
alla rete PEUGEOT o ad unri-
paratore qualifi cato.
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualifi cato.


)
Inserire un cacciavite verso il centro
dell'indicatore di direzione interpo-
nendolo tra quest'ultimo e la base
del retrovisore.

)
Far oscillare il cacciavite per estrarre
l'indicatore di direzione.

)
Scollegare il connettore dell'indica-
tore di direzione.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
Per procurarlo, rivolgersi alla rete
PEUGEOT o ad un riparatore qualifi cato.

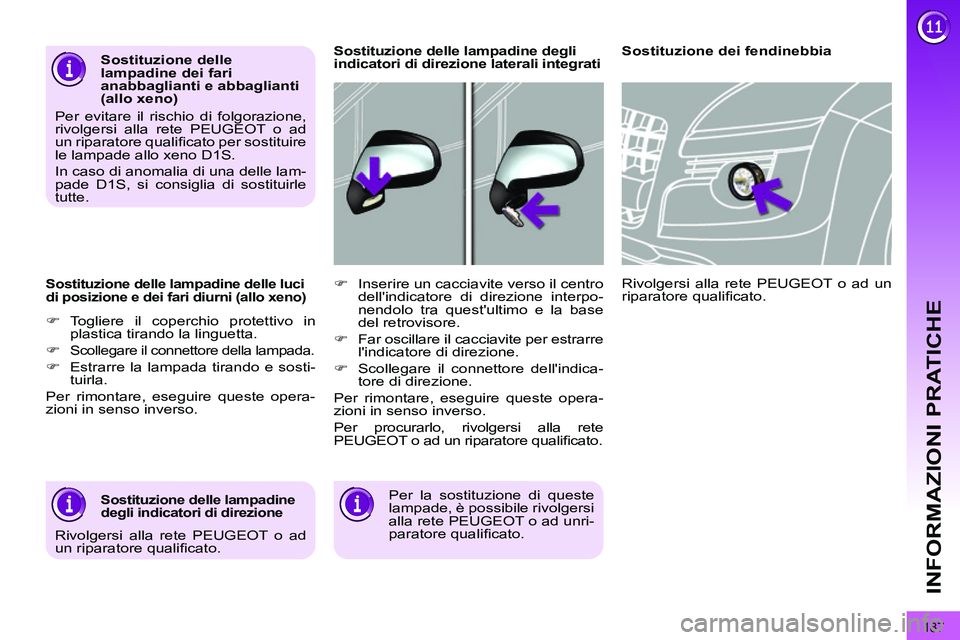

Sostituzione delle lampadine degli
indicatori di direzione laterali integrati







Sostituzione delle lampadine
degli indicatori di direzione








Sostituzione delle
lampadine dei fari
anabbaglianti e abbaglianti
(allo xeno)
Per evitare il rischio di folgorazione,
rivolgersi alla rete PEUGEOT o ad
un riparatore qualifi cato per sostituire
le lampade allo xeno D1S.
In caso di anomalia di una delle lam-
pade D1S, si consiglia di sostituirle
tutte.
Rivolgersi alla rete PEUGEOT o ad
un riparatore qualifi cato.

188
INFORMAZIONI PRATICHE

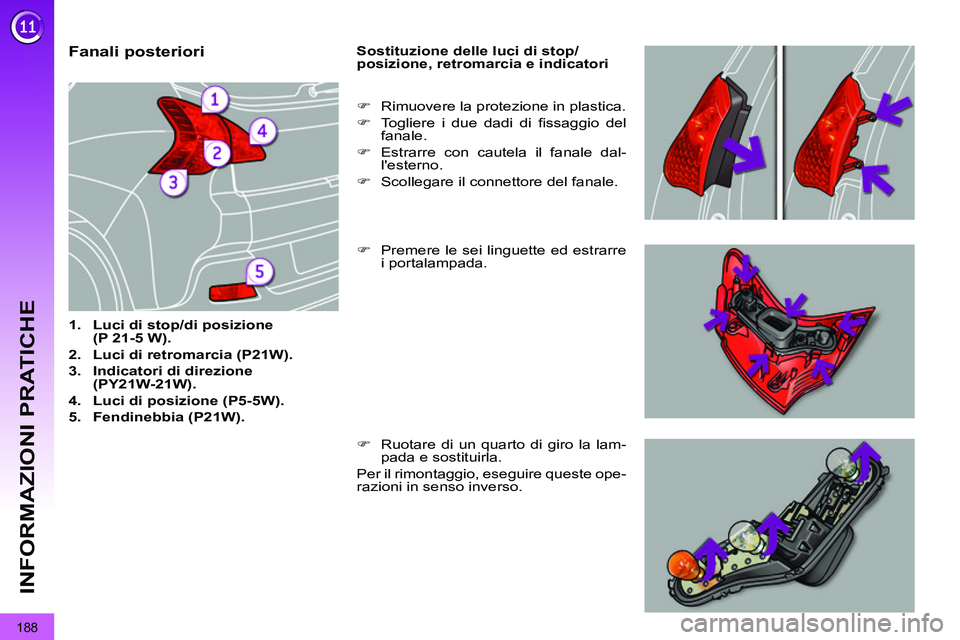

Fanali posteriori



1.
Luci di stop/di posizione
(P 21

-

5 W).


2.
Luci di retromarcia (P21W).


3.
Indicatori di direzione
(PY21W-21W).


4.
Luci di posizione (P5-5W).


5.
Fendinebbia (P21W).




Sostituzione delle luci di stop/
posizione, retromarcia e indicatori

)
Premere le sei linguette ed estrarre
i portalampada.

)
Rimuovere la protezione in plastica.

)
Togliere i due dadi di fi ssaggio del
fanale.

)
Estrarre con cautela il fanale dal-
l'esterno.

)
Scollegare il connettore del fanale.

)
Ruotare di un quarto di giro la lam-
pada e sostituirla.
Per il rimontaggio, eseguire queste ope-
razioni in senso inverso.

189
INFORMAZIONI PRATICHE

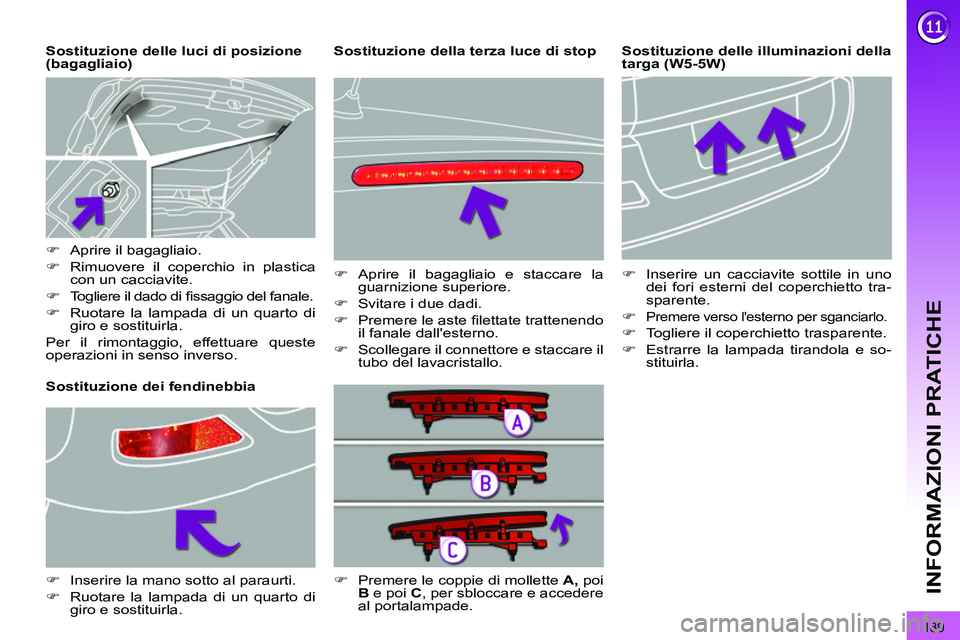

Sostituzione delle illuminazioni della
targa (W5-5W)
Sostituzione delle luci di posizione
(bagagliaio)

















Sostituzione dei fendinebbia

)
Aprire il bagagliaio.

)
Rimuovere il coperchio in plastica
con un cacciavite.

)
Togliere il dado di fi ssaggio del fanale.

)
Ruotare la lampada di un quarto di
giro e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso inverso.



)
Inserire la mano sotto al paraurti.

)
Ruotare la lampada di un quarto di
giro e sostituirla.



)
Inserire un cacciavite sottile in uno
dei fori esterni del coperchietto tra-
sparente.

)

Premere verso l'esterno per sganciarlo.


)
Togliere il coperchietto trasparente.

)
Estrarre la lampada tirandola e so-
stituirla.



)
Premere le coppie di mollette A,
poi
B
e poi C
, per sbloccare e accedere
al portalampade.



















Sostituzione della terza luce di stop


)
Aprire il bagagliaio e staccare la
guarnizione superiore.

)
Svitare i due dadi.

)
Premere le aste fi lettate trattenendo
il fanale dall'esterno.

)
Scollegare il connettore e staccare il
tubo del lavacristallo.

190
INFORMAZIONI PRATICHE

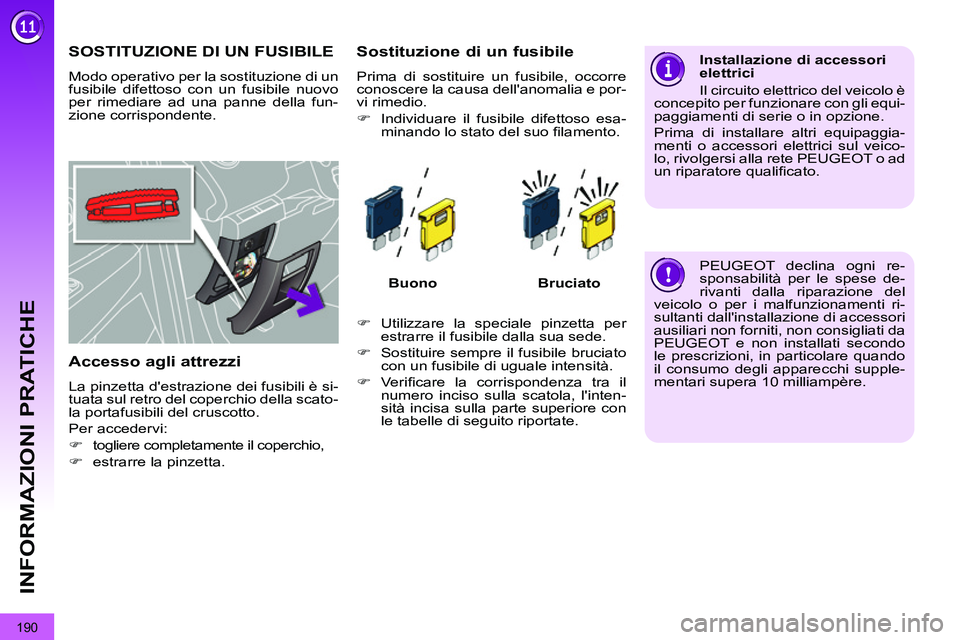

SOSTITUZIONE DI UN FUSIBILE

Modo operativo per la sostituzione di un
fusibile difettoso con un fusibile nuovo
per rimediare ad una panne della fun-
zione corrispondente.

Accesso agli attrezzi

La pinzetta d'estrazione dei fusibili è si-
tuata sul retro del coperchio della scato-
la portafusibili del cruscotto.
Per accedervi:


)
togliere completamente il coperchio,

)
estrarre la pinzetta.



Sostituzione di un fusibile

Prima di sostituire un fusibile, occorre
conoscere la causa dell'anomalia e por-
vi rimedio.


)
Individuare il fusibile difettoso esa-
minando lo stato del suo fi lamento.

Buono

Bruciato



)
Utilizzare la speciale pinzetta per
estrarre il fusibile dalla sua sede.

)
Sostituire sempre il fusibile bruciato
con un fusibile di uguale intensità.

)
Ve r ifi care la corrispondenza tra il
numero inciso sulla scatola, l'inten-
sità incisa sulla parte superiore con
le tabelle di seguito riportate.
Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli equi-
paggiamenti di serie o in opzione.
Prima di installare altri equipaggia-
menti o accessori elettrici sul veico-
lo, rivolgersi alla rete PEUGEOT o ad
un riparatore qualifi cato.
PEUGEOT declina ogni re-
sponsabilità per le spese de-
rivanti dalla riparazione del
veicolo o per i malfunzionamenti ri-
sultanti dall'installazione di accessori
ausiliari non forniti, non consigliati da
PEUGEOT e non installati secondo
le prescrizioni, in particolare quando
il consumo degli apparecchi supple-
mentari supera 10 milliampère.
