2011.5 PEUGEOT 3008 Manuale duso (in Italian)

103
ALLESTIMENTI INTERNI

Per evitare di intralciare i
pedali:

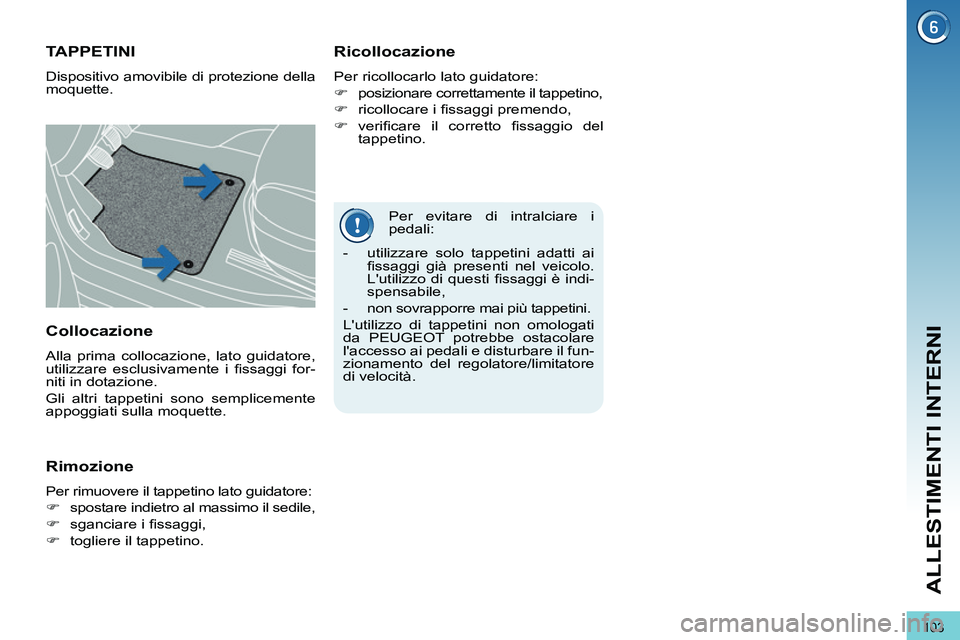

TAPPETINI

Dispositivo amovibile di protezione della
moquette.

Ricollocazione

Per ricollocarlo lato guidatore:


)
posizionare correttamente il tappetino,

)
ricollocare i fi ssaggi premendo,

)
verifi care il corretto fi ssaggio del
tappetino.


Collocazione

Alla prima collocazione, lato guidatore,
utilizzare esclusivamente i fi ssaggi for-
niti in dotazione.
Gli altri tappetini sono semplicemente
appoggiati sulla moquette.


Rimozione

Per rimuovere il tappetino lato guidatore:


)
spostare indietro al massimo il sedile,

)
sganciare i fi ssaggi,

)
togliere il tappetino.


- utilizzare solo tappetini adatti ai
fi ssaggi già presenti nel veicolo.
L'utilizzo di questi fi ssaggi è indi-
spensabile,

- non sovrapporre mai più tappetini.
L'utilizzo di tappetini non omologati
da PEUGEOT potrebbe ostacolare
l'accesso ai pedali e disturbare il fun-
zionamento del regolatore/limitatore
di velocità.

104
ALLESTIMENTI INTERNI

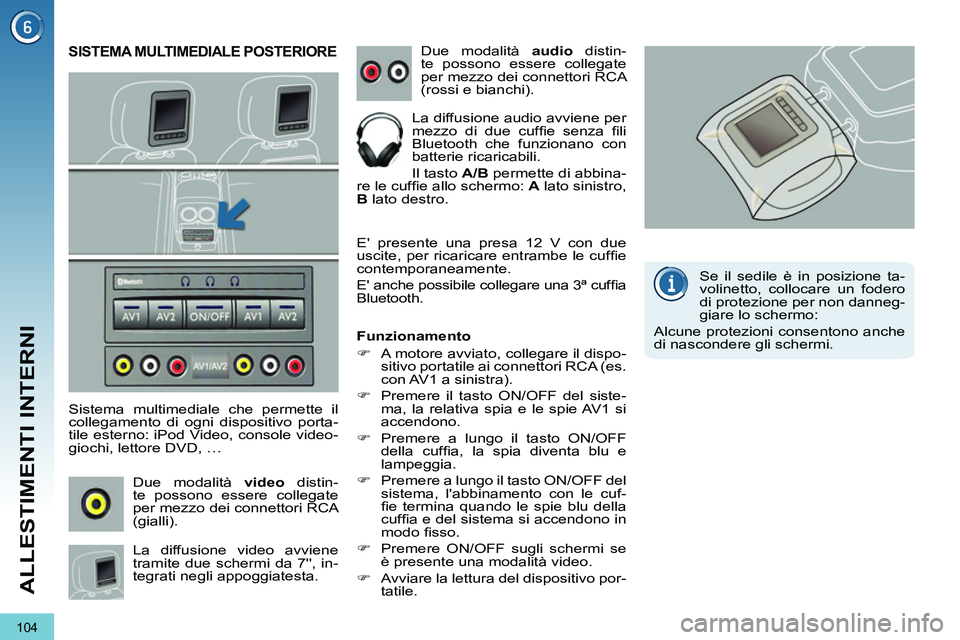

SISTEMA MULTIMEDIALE POSTERIORE


Sistema multimediale che permette il
collegamento di ogni dispositivo porta-
tile esterno: iPod Video, console video-
giochi, lettore DVD, …
Due modalità video
distin-
te possono essere collegate
per mezzo dei connettori RCA
(gialli).
La diffusione video avviene
tramite due schermi da 7'', in-
tegrati negli appoggiatesta. Due modalità audio
distin-
te possono essere collegate
per mezzo dei connettori RCA
(rossi e bianchi).
La diffusione audio avviene per
mezzo di due cuffi e senza fi li
Bluetooth che funzionano con
batterie ricaricabili.
Il tasto A/B
permette di abbina-
re le cuffi e allo schermo: A
lato sinistro,
B
lato destro.

E' presente una presa 12 V con due
uscite, per ricaricare entrambe le cuffi e
contemporaneamente.
E' anche possibile collegare una 3ª cuffi a
Bluetooth.

Funzionamento


)
A motore avviato, collegare il dispo-
sitivo portatile ai connettori RCA (es.
con AV1 a sinistra).

)
Premere il tasto ON/OFF del siste-
ma, la relativa spia e le spie AV1 si
accendono.

)
Premere a lungo il tasto ON/OFF
della cuffi a, la spia diventa blu e
lampeggia.

)
Premere a lungo il tasto ON/OFF del
sistema, l'abbinamento con le cuf-
fi e termina quando le spie blu della
cuffi a e del sistema si accendono in
modo fi sso.

)
Premere ON/OFF sugli schermi se
è presente una modalità video.

)
Avviare la lettura del dispositivo por-
tatile.

Se il sedile è in posizione ta-
volinetto, collocare un fodero
di protezione per non danneg-
giare lo schermo:
Alcune protezioni consentono anche
di nascondere gli schermi.

105
ALLESTIMENTI INTERNI

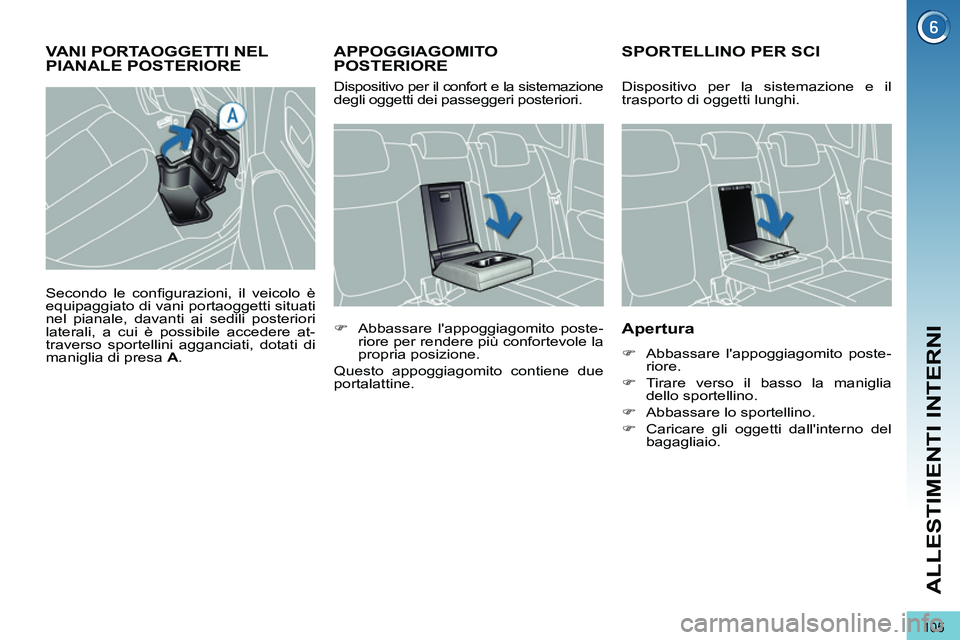

APPOGGIAGOMITO
POSTERIORE







SPORTELLINO PER SCI


Apertura



)
Abbassare l'appoggiagomito poste-
riore.

)
Tirare verso il basso la maniglia
dello sportellino.

)
Abbassare lo sportellino.

)
Caricare gli oggetti dall'interno del
bagagliaio.


)
Abbassare l'appoggiagomito poste-
riore per rendere più confortevole la
propria posizione.
Questo appoggiagomito contiene due
portalattine. Dispositivo per il confort e la sistemazione
degli oggetti dei passeggeri posteriori. Dispositivo per la sistemazione e il
trasporto di oggetti lunghi.




VANI PORTAOGGETTI NEL
PIANALE POSTERIORE

Secondo le confi gurazioni, il veicolo è
equipaggiato di vani portaoggetti situati
nel pianale, davanti ai sedili posteriori
laterali, a cui è possibile accedere at-
traverso sportellini agganciati, dotati di
maniglia di presa A
.

106
ALLESTIMENTI INTERNI

















TETTO PANORAMICO IN VETRO

Dispositivo che comprende una super-
fi cie panoramica in vetro oscurato per
aumentare la luminosità e la visibilità
nell'abitacolo.
Dotato di tendina di copertura elettrica
suddivisa in più parti per migliorare il
confort termico e acustico.
In caso di pizzicamento mentre si
aziona la tendina, occorre inverti-
re il movimento della stessa. Per
farlo, premere il comando interessato.
Quando il guidatore aziona il comando
della tendina, deve accertarsi che nes-
suno ne intralci la corretta chiusura.
Il guidatore deve accertarsi che i
passeggeri utilizzino correttamente
la tendina di copertura.
Prestare attenzione ai bambini mentre
si aziona la tendina.



- modalità manuale



)
Tirare o premere il comando A

senza superare il punto di resi-
stenza.
La tendina si blocca al rilascio del
comando.
- modalità automatica



)
Tirare o premere il comando A
su-
perando il punto di resistenza.
Un impulso apre o chiude comple-
tamente la tendina.
Un nuovo intervento sul comando
blocca la tendina.


Antipizzicamento
Nella modalità automatica e a fi ne corsa,
quando la tendina di copertura incontra
un ostacolo in chiusura, si blocca e torna
leggermente indietro.

Tendina di copertura elettrica
sequenziale
All'apertura e alla chiusura, sono possi-
bili due opzioni:
In caso di riapertura della ten-
dina durante un'operazione di
chiusura e subito dopo il suo
arresto:


)
tirare il comando fi no all'apertura
completa,

)
premere il comando fi no alla chiu-
sura completa.

Nel corso di queste operazioni la
funzione antipizzicamento non è
attiva.


Reinizializzazione:
in caso di interru-
zione dell'alimentazione della tendina
durante il suo movimento, occorre reini-
zializzare l'antipizzicamento:


)
premere il comando fi no alla chiusura
completa,

)

tenere premuto per almeno 3 secondi.
Si percepirà un leggero movimento del-
la tendina che ne conferma la reinizia-
lizzazione.

107
ALLESTIMENTI INTERNI

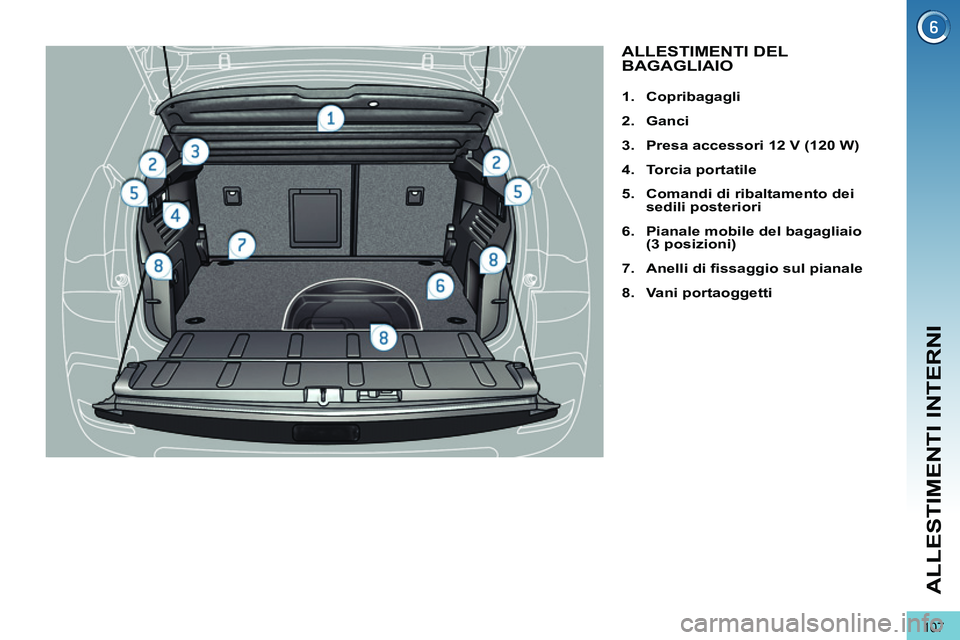

ALLESTIMENTI DEL
BAGAGLIAIO



1.
Copribagagli


2.
Ganci


3.
Presa accessori 12 V
(120 W)


4.
Torcia portatile


5.
Comandi di ribaltamento dei
sedili posteriori


6.
Pianale mobile del bagagliaio
(3 posizioni)


7.
Anelli di fi ssaggio
sul pianale


8.
Vani portaoggetti

108
ALLESTIMENTI INTERNI

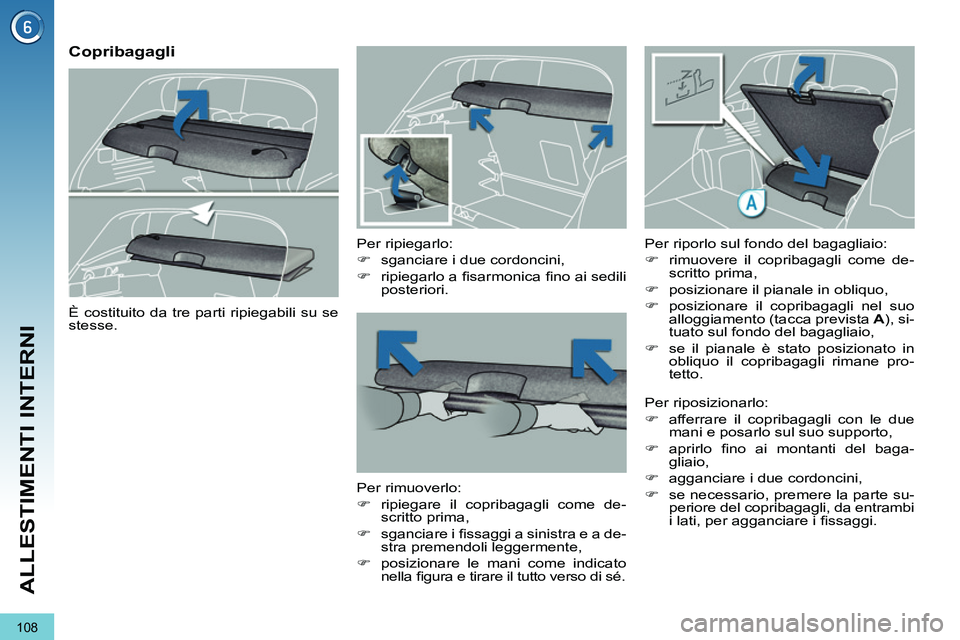

Copribagagli


Per ripiegarlo:


)
sganciare i due cordoncini,

)
ripiegarlo a fi sarmonica fi no ai sedili
posteriori.


Per rimuoverlo:


)
ripiegare il copribagagli come de-
scritto prima,

)
sganciare i fi ssaggi a sinistra e a de-
stra premendoli leggermente,

)
posizionare le mani come indicato
nella fi gura e tirare il tutto verso di sé.

Per riporlo sul fondo del bagagliaio:


)
rimuovere il copribagagli come de-
scritto prima,

)
posizionare il pianale in obliquo,

)
posizionare il copribagagli nel suo
alloggiamento (tacca prevista A ), si-
tuato sul fondo del bagagliaio,

)
se il pianale è stato posizionato in
obliquo il copribagagli rimane pro-
tetto.
È costituito da tre parti ripiegabili su se
stesse.

Per riposizionarlo:


)
afferrare il copribagagli con le due
mani e posarlo sul suo supporto,

)
aprirlo fi no ai montanti del baga-
gliaio,

)
agganciare i due cordoncini,

)
se necessario, premere la parte su-
periore del copribagagli, da entrambi
i lati, per agganciare i fi ssaggi.

109
ALLESTIMENTI INTERNI

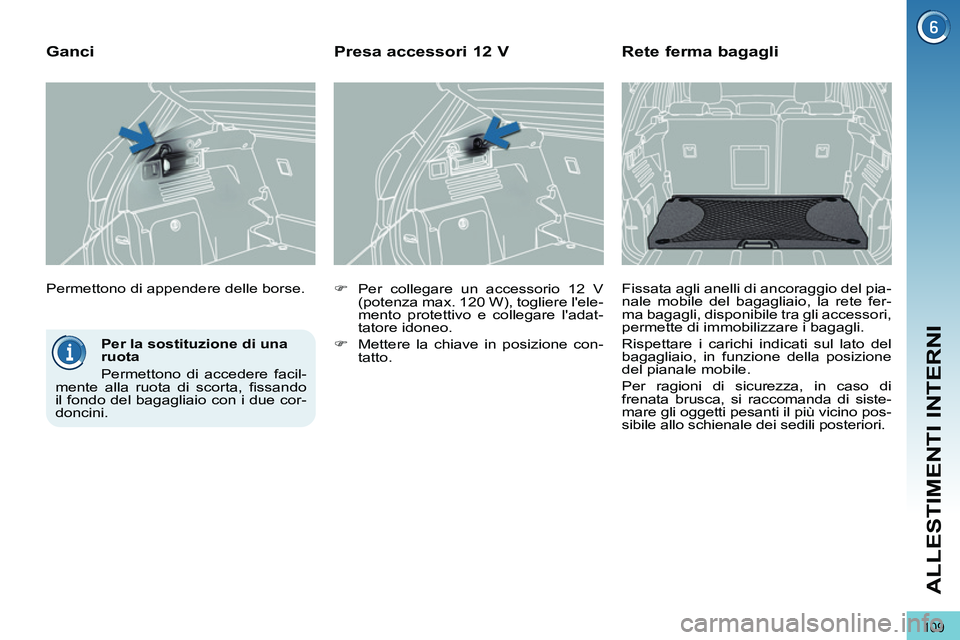

Per la sostituzione di una
ruota
Permettono di accedere facil-
mente alla ruota di scorta, fi ssando
il fondo del bagagliaio con i due cor-
doncini.
Permettono di appendere delle borse.







Ganci



)
Per collegare un accessorio 12 V
(potenza max. 120 W), togliere l'ele-
mento protettivo e collegare l'adat-
tatore idoneo.

)
Mettere la chiave in posizione con-
tatto.








Presa accessori 12 V





Rete ferma bagagli

Fissata agli anelli di ancoraggio del pia-
nale mobile del bagagliaio, la rete fer-
ma bagagli, disponibile tra gli accessori,
permette di immobilizzare i bagagli.
Rispettare i carichi indicati sul lato del
bagagliaio, in funzione della posizione
del pianale mobile.
Per ragioni di sicurezza, in caso di
frenata brusca, si raccomanda di siste-
mare gli oggetti pesanti il più vicino pos-
sibile allo schienale dei sedili posteriori.

11 0
ALLESTIMENTI INTERNI


)

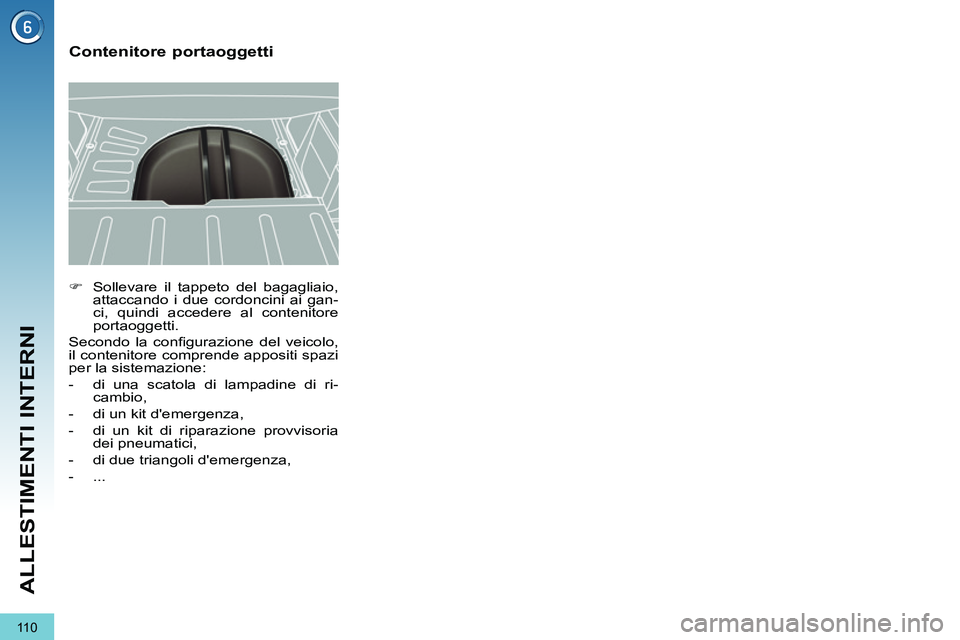

Sollevare il tappeto del bagagliaio,
attaccando i due cordoncini ai gan-
ci, quindi accedere al contenitore
portaoggetti.
Secondo la confi gurazione del veicolo,
il contenitore comprende appositi spazi
per la sistemazione:


- di una scatola di lampadine di ri-
cambio,

- di un kit d'emergenza,

- di un kit di riparazione provvisoria
dei pneumatici,

- di due triangoli d'emergenza,

- ...








Contenitore portaoggetti
