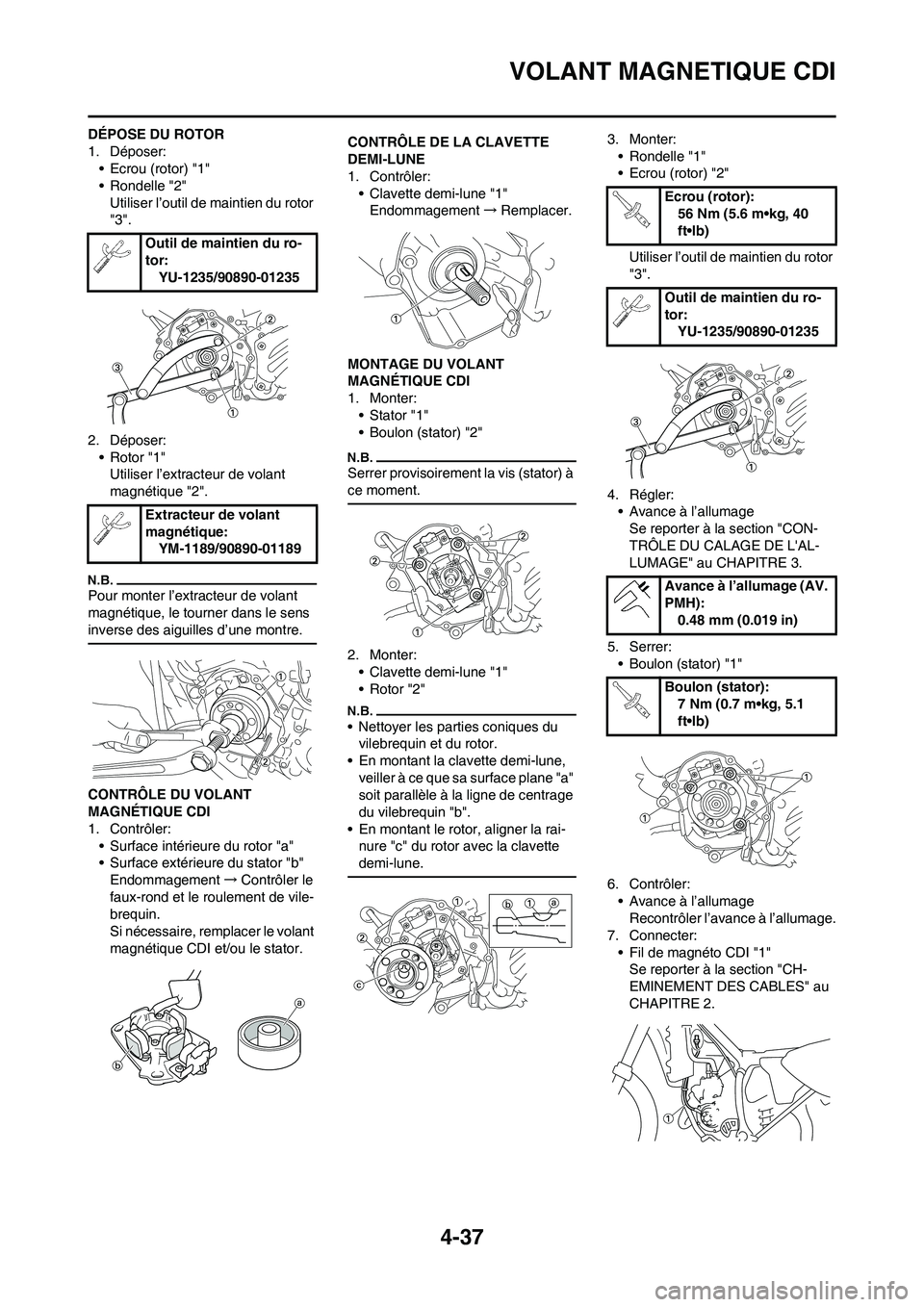

4-37
VOLANT MAGNETIQUE CDI
DÉPOSE DU ROTOR
1. Déposer:
• Ecrou (rotor) "1"
• Rondelle "2"
Utiliser l’outil de maintien du rotor
"3".
2. Déposer:
• Rotor "1"
Utiliser l’extracteur de volant
magnétique "2".
Pour monter l’extracteur de volant
magnétique, le tourner dans le sens
inverse des aiguilles d’une montre.
CONTRÔLE DU VOLANT
MAGNÉTIQUE CDI
1. Contrôler:
• Surface intérieure du rotor "a"
• Surface extérieure du stator "b"
Endommagement→Contrôler le
faux-rond et le roulement de vile-
brequin.
Si nécessaire, remplacer le volant
magnétique CDI et/ou le stator.CONTRÔLE DE LA CLAVETTE
DEMI-LUNE
1. Contrôler:
• Clavette demi-lune "1"
Endommagement→Remplacer.
MONTAGE DU VOLANT
MAGNÉTIQUE CDI
1. Monter:
• Stator "1"
• Boulon (stator) "2"
Serrer provisoirement la vis (stator) à
ce moment.
2. Monter:
• Clavette demi-lune "1"
• Rotor "2"
• Nettoyer les parties coniques du
vilebrequin et du rotor.
• En montant la clavette demi-lune,
veiller à ce que sa surface plane "a"
soit parallèle à la ligne de centrage
du vilebrequin "b".
• En montant le rotor, aligner la rai-
nure "c" du rotor avec la clavette
demi-lune.
3. Monter:
• Rondelle "1"
• Ecrou (rotor) "2"
Utiliser l’outil de maintien du rotor
"3".
4. Régler:
• Avance à l’allumage
Se reporter à la section "CON-
TRÔLE DU CALAGE DE L'AL-
LUMAGE" au CHAPITRE 3.
5. Serrer:
• Boulon (stator) "1"
6. Contrôler:
• Avance à l’allumage
Recontrôler l’avance à l’allumage.
7. Connecter:
• Fil de magnéto CDI "1"
Se reporter à la section "CH-
EMINEMENT DES CABLES" au
CHAPITRE 2. Outil de maintien du ro-
tor:
YU-1235/90890-01235
Extracteur de volant
magnétique:
YM-1189/90890-01189
Ecrou (rotor):
56 Nm (5.6 m•kg, 40
ft•lb)
Outil de maintien du ro-
tor:
YU-1235/90890-01235
Avance à l’allumage (AV.
PMH):
0.48 mm (0.019 in)
Boulon (stator):
7 Nm (0.7 m•kg, 5.1
ft•lb)

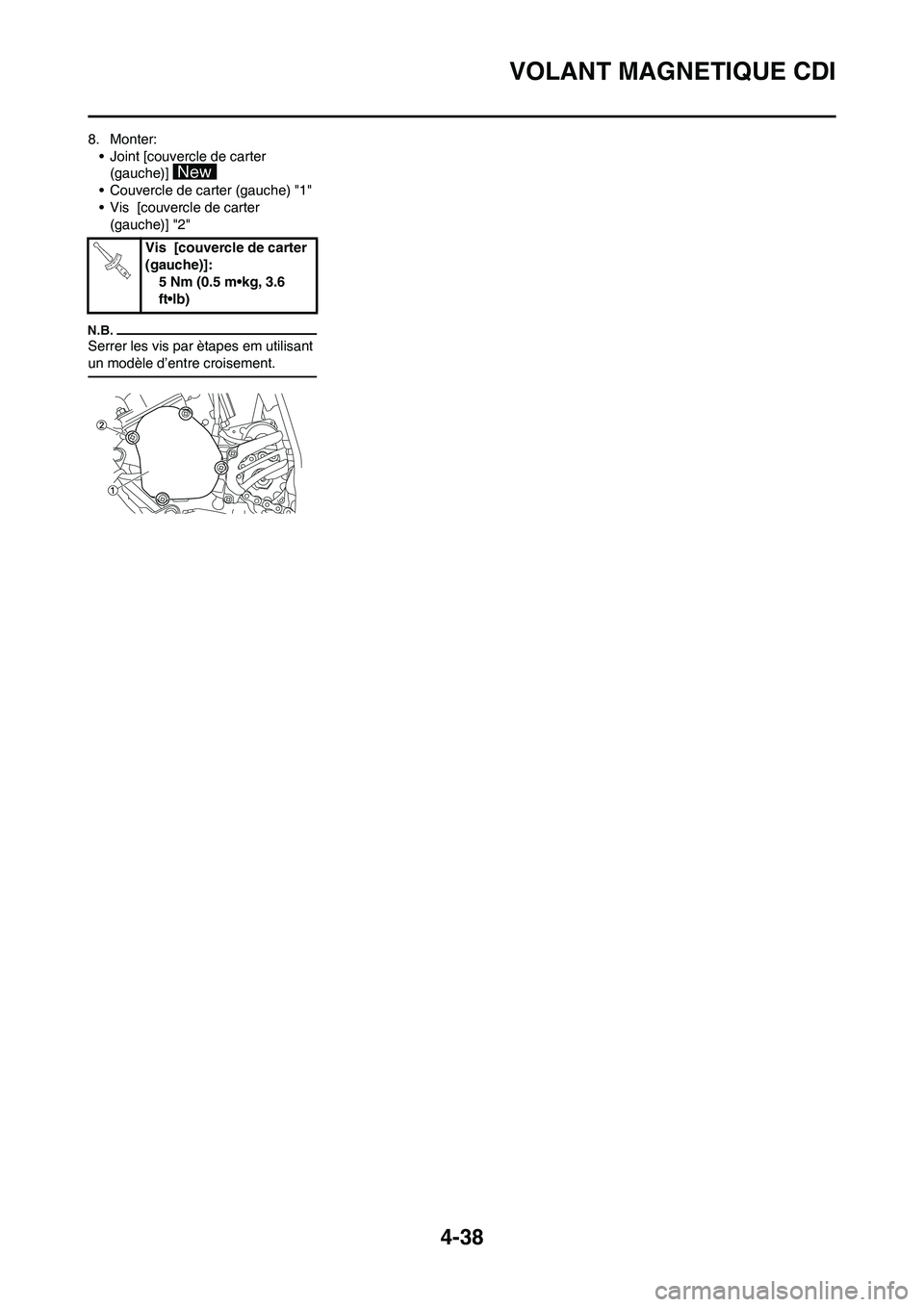

4-38
VOLANT MAGNETIQUE CDI
8. Monter:
• Joint [couvercle de carter
(gauche)]
• Couvercle de carter (gauche) "1"
• Vis [couvercle de carter
(gauche)] "2"
Serrer les vis par ètapes em utilisant
un modèle d’entre croisement.
Vis [couvercle de carter
(gauche)]:
5 Nm (0.5 m•kg, 3.6
ft•lb)

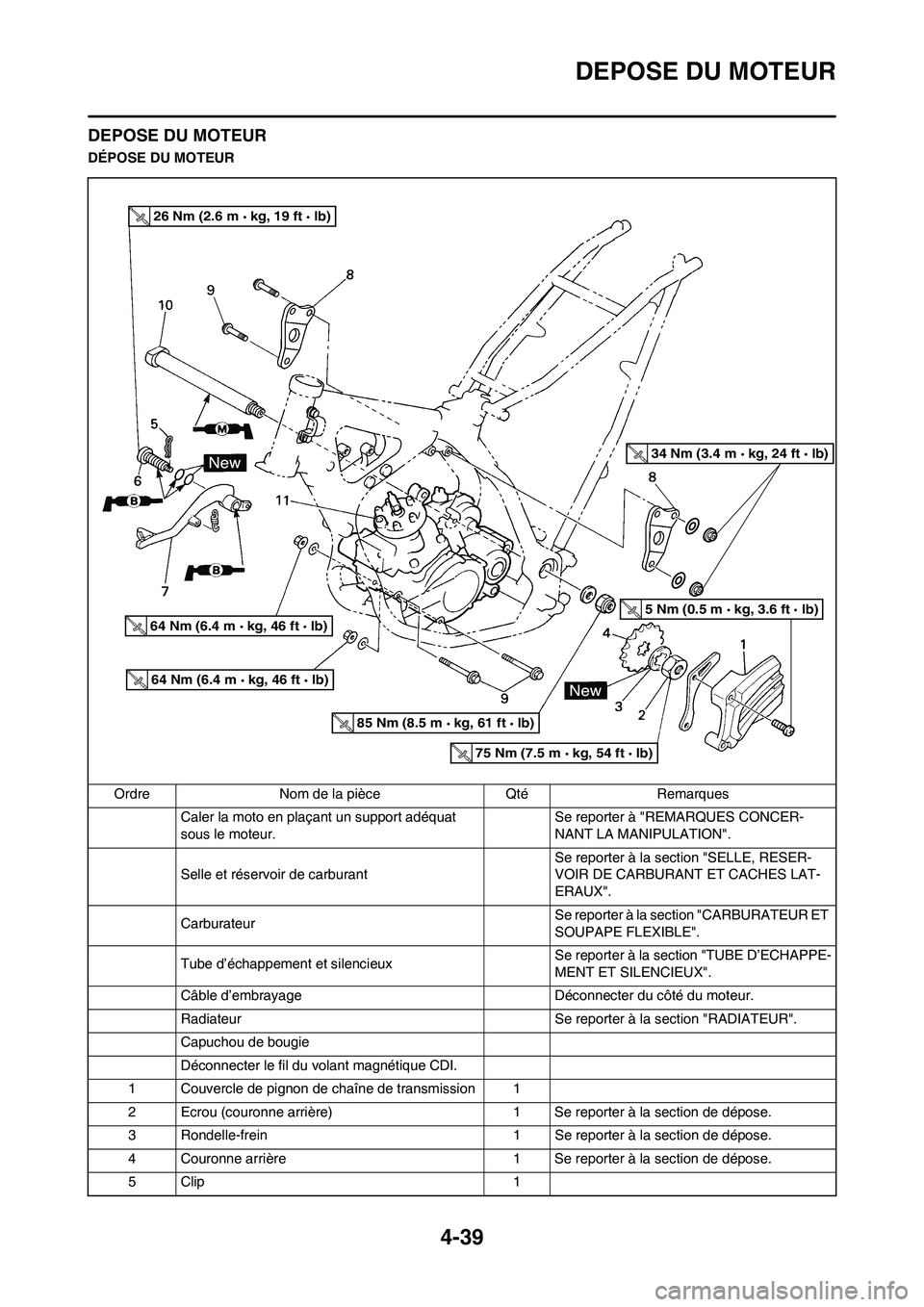

4-39
DEPOSE DU MOTEUR
DEPOSE DU MOTEUR
DÉPOSE DU MOTEUR
Ordre Nom de la pièce Qté Remarques
Caler la moto en plaçant un support adéquat
sous le moteur.Se reporter à "REMARQUES CONCER-
NANT LA MANIPULATION".
Selle et réservoir de carburant Se reporter à la section "SELLE, RESER-
VOIR DE CARBURANT ET CACHES LAT-
ERAUX".
Carburateur Se reporter à la section "CARBURATEUR ET
SOUPAPE FLEXIBLE".
Tube d’échappement et silencieux Se reporter à la section "TUBE D’ECHAPPE-
MENT ET SILENCIEUX".
Câble d’embrayage Déconnecter du côté du moteur.
Radiateur Se reporter à la section "RADIATEUR".
Capuchou de bougie
Déconnecter le fil du volant magnétique CDI.
1 Couvercle de pignon de chaîne de transmission 1
2 Ecrou (couronne arrière) 1 Se reporter à la section de dépose.
3 Rondelle-frein 1 Se reporter à la section de dépose.
4 Couronne arrière 1 Se reporter à la section de dépose.
5Clip 1
26 Nm (2.6 m kg, 19 ft lb)
64 Nm (6.4 m kg, 46 ft lb)
64 Nm (6.4 m kg, 46 ft lb)
85 Nm (8.5 m kg, 61 ft lb)
75 Nm (7.5 m kg, 54 ft lb)
5 Nm (0.5 m kg, 3.6 ft lb)
34 Nm (3.4 m kg, 24 ft lb)

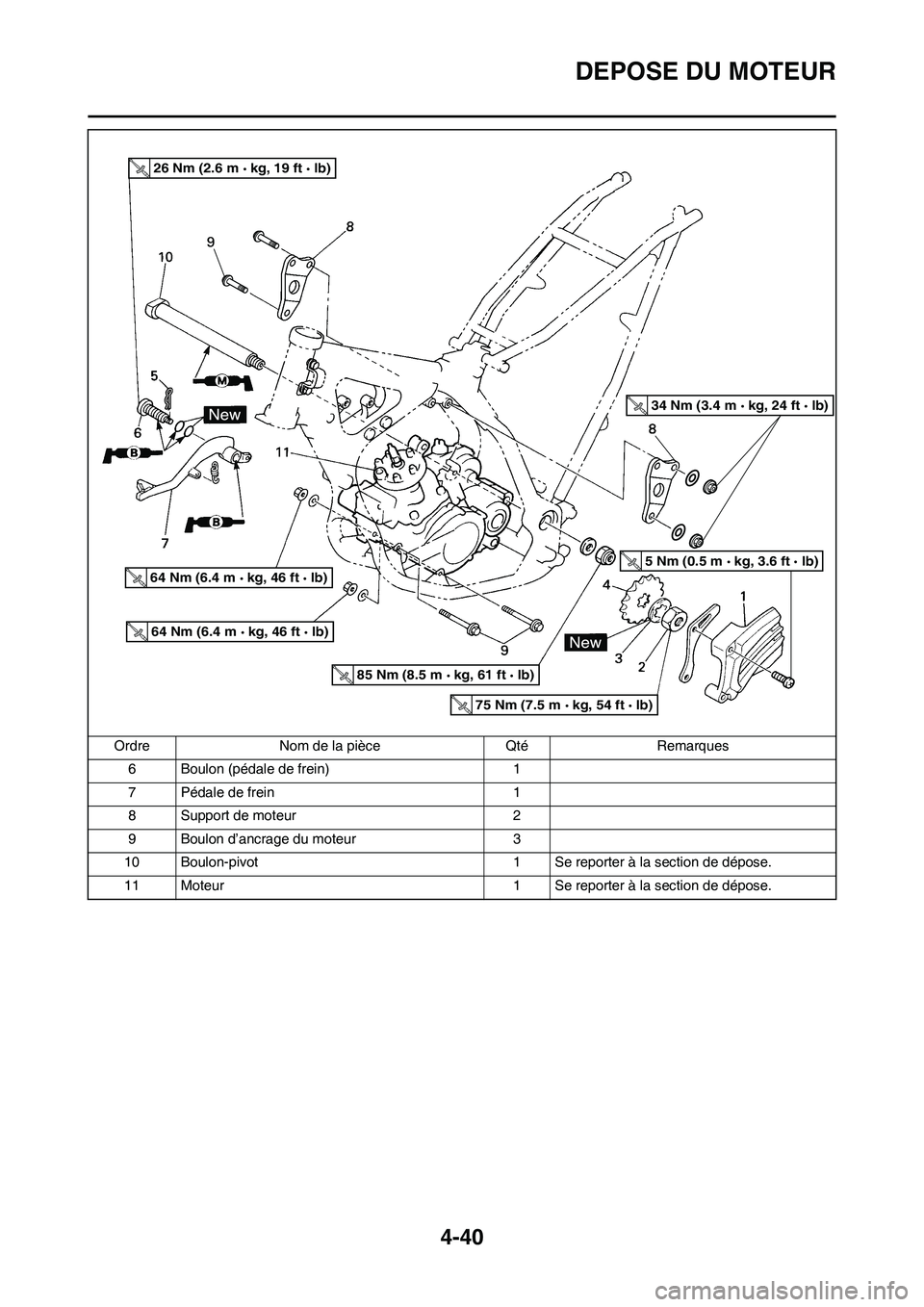

4-40
DEPOSE DU MOTEUR
6 Boulon (pédale de frein) 1
7 Pédale de frein 1
8 Support de moteur 2
9 Boulon d’ancrage du moteur 3
10 Boulon-pivot 1 Se reporter à la section de dépose.
11 Moteur 1 Se reporter à la section de dépose. Ordre Nom de la pièce Qté Remarques
26 Nm (2.6 m kg, 19 ft lb)
64 Nm (6.4 m kg, 46 ft lb)
64 Nm (6.4 m kg, 46 ft lb)
85 Nm (8.5 m kg, 61 ft lb)
75 Nm (7.5 m kg, 54 ft lb)
5 Nm (0.5 m kg, 3.6 ft lb)
34 Nm (3.4 m kg, 24 ft lb)

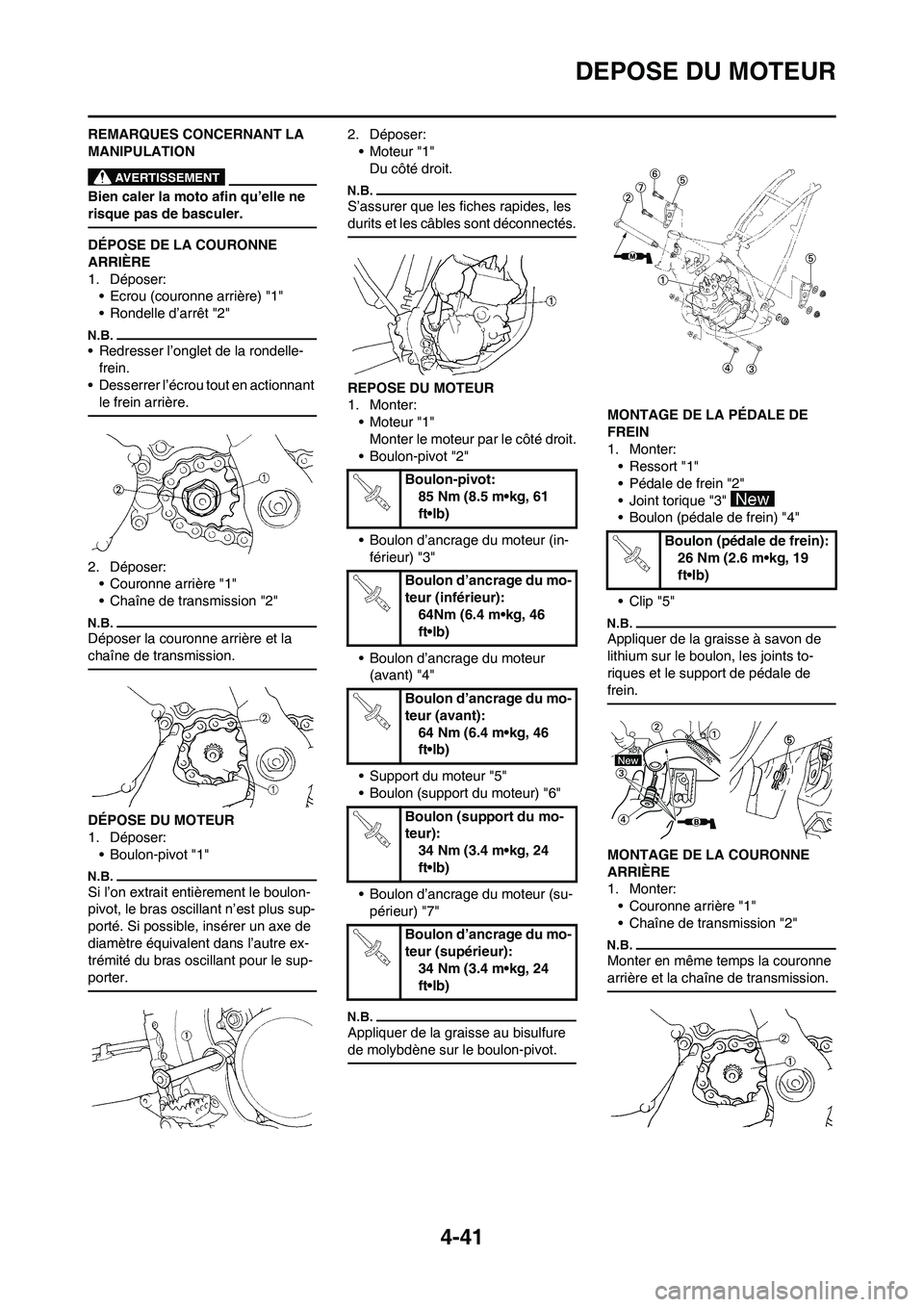

4-41
DEPOSE DU MOTEUR
REMARQUES CONCERNANT LA
MANIPULATION
Bien caler la moto afin qu’elle ne
risque pas de basculer.
DÉPOSE DE LA COURONNE
ARRIÈRE
1. Déposer:
• Ecrou (couronne arrière) "1"
• Rondelle d’arrêt "2"
• Redresser l’onglet de la rondelle-
frein.
• Desserrer l’écrou tout en actionnant
le frein arrière.
2. Déposer:
• Couronne arrière "1"
• Chaîne de transmission "2"
Déposer la couronne arrière et la
chaîne de transmission.
DÉPOSE DU MOTEUR
1. Déposer:
• Boulon-pivot "1"
Si l’on extrait entièrement le boulon-
pivot, le bras oscillant n’est plus sup-
porté. Si possible, insérer un axe de
diamètre équivalent dans l’autre ex-
trémité du bras oscillant pour le sup-
porter.
2. Déposer:
•Moteur "1"
Du côté droit.
S’assurer que les fiches rapides, les
durits et les câbles sont déconnectés.
REPOSE DU MOTEUR
1. Monter:
•Moteur "1"
Monter le moteur par le côté droit.
• Boulon-pivot "2"
• Boulon d’ancrage du moteur (in-
férieur) "3"
• Boulon d’ancrage du moteur
(avant) "4"
• Support du moteur "5"
• Boulon (support du moteur) "6"
• Boulon d’ancrage du moteur (su-
périeur) "7"
Appliquer de la graisse au bisulfure
de molybdène sur le boulon-pivot.
MONTAGE DE LA PÉDALE DE
FREIN
1. Monter:
• Ressort "1"
• Pédale de frein "2"
• Joint torique "3"
• Boulon (pédale de frein) "4"
• Clip "5"
Appliquer de la graisse à savon de
lithium sur le boulon, les joints to-
riques et le support de pédale de
frein.
MONTAGE DE LA COURONNE
ARRIÈRE
1. Monter:
• Couronne arrière "1"
• Chaîne de transmission "2"
Monter en même temps la couronne
arrière et la chaîne de transmission.
Boulon-pivot:
85 Nm (8.5 m•kg, 61
ft•lb)
Boulon d’ancrage du mo-
teur (inférieur):
64Nm (6.4 m•kg, 46
ft•lb)
Boulon d’ancrage du mo-
teur (avant):
64 Nm (6.4 m•kg, 46
ft•lb)
Boulon (support du mo-
teur):
34 Nm (3.4 m•kg, 24
ft•lb)
Boulon d’ancrage du mo-
teur (supérieur):
34 Nm (3.4 m•kg, 24
ft•lb)
Boulon (pédale de frein):
26 Nm (2.6 m•kg, 19
ft•lb)

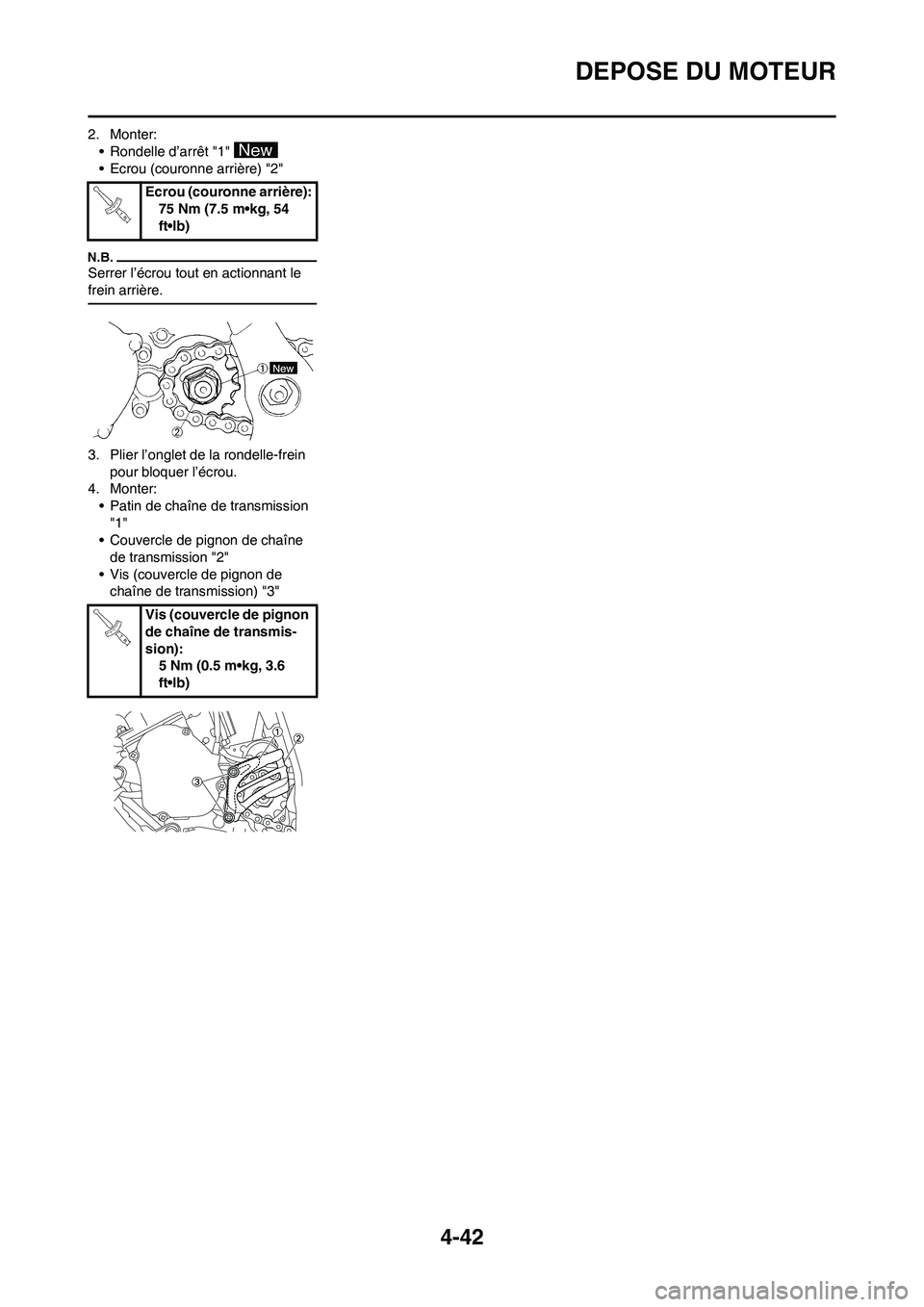

4-42
DEPOSE DU MOTEUR
2. Monter:
• Rondelle d’arrêt "1"
• Ecrou (couronne arrière) "2"
Serrer l’écrou tout en actionnant le
frein arrière.
3. Plier l’onglet de la rondelle-frein
pour bloquer l’écrou.
4. Monter:
• Patin de chaîne de transmission
"1"
• Couvercle de pignon de chaîne
de transmission "2"
• Vis (couvercle de pignon de
chaîne de transmission) "3"Ecrou (couronne arrière):
75 Nm (7.5 m•kg, 54
ft•lb)
Vis (couvercle de pignon
de chaîne de transmis-
sion):
5 Nm (0.5 m•kg, 3.6
ft•lb)

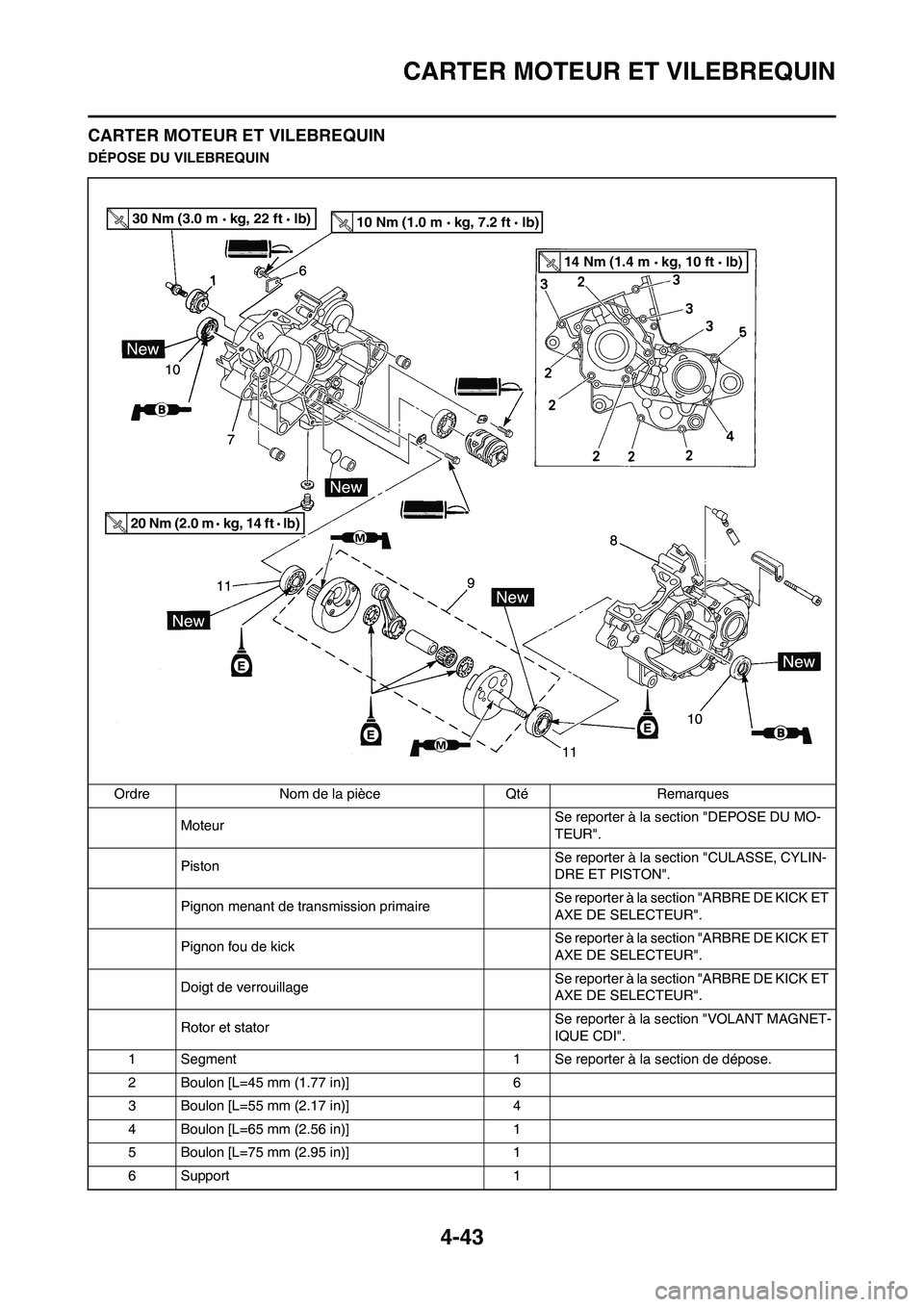

4-43
CARTER MOTEUR ET VILEBREQUIN
CARTER MOTEUR ET VILEBREQUIN
DÉPOSE DU VILEBREQUIN
Ordre Nom de la pièce Qté Remarques
MoteurSe reporter à la section "DEPOSE DU MO-
TEUR".
PistonSe reporter à la section "CULASSE, CYLIN-
DRE ET PISTON".
Pignon menant de transmission primaireSe reporter à la section "ARBRE DE KICK ET
AXE DE SELECTEUR".
Pignon fou de kickSe reporter à la section "ARBRE DE KICK ET
AXE DE SELECTEUR".
Doigt de verrouillageSe reporter à la section "ARBRE DE KICK ET
AXE DE SELECTEUR".
Rotor et statorSe reporter à la section "VOLANT MAGNET-
IQUE CDI".
1 Segment 1 Se reporter à la section de dépose.
2 Boulon [L=45 mm (1.77 in)] 6
3 Boulon [L=55 mm (2.17 in)] 4
4 Boulon [L=65 mm (2.56 in)] 1
5 Boulon [L=75 mm (2.95 in)] 1
6 Support 1
30 Nm (3.0 m kg, 22 ft lb)10 Nm (1.0 m kg, 7.2 ft lb)
20 Nm (2.0 m kg, 14 ft lb)
14 Nm (1.4 m kg, 10 ft lb)

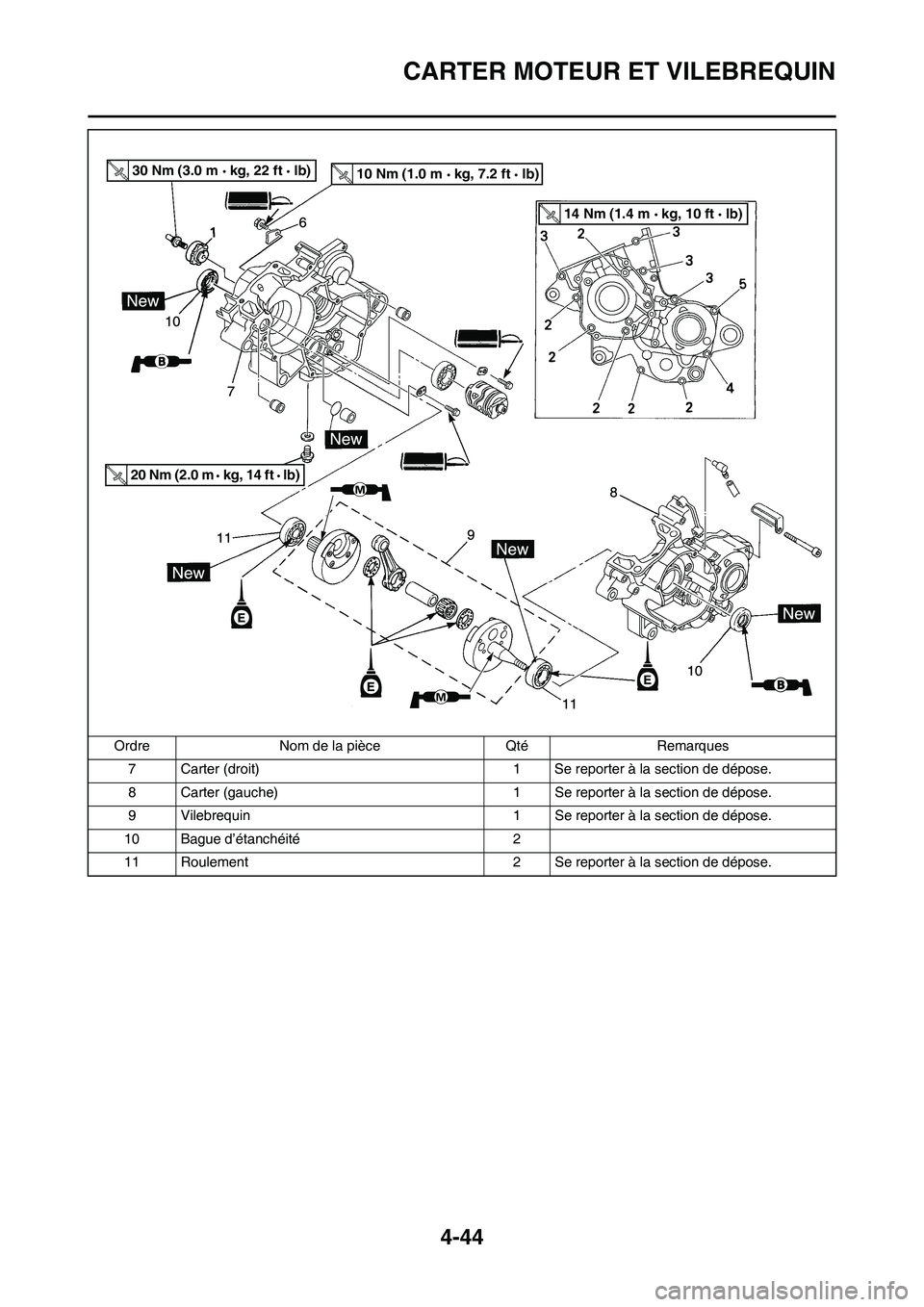

4-44
CARTER MOTEUR ET VILEBREQUIN
7 Carter (droit) 1 Se reporter à la section de dépose.
8 Carter (gauche) 1 Se reporter à la section de dépose.
9 Vilebrequin 1 Se reporter à la section de dépose.
10 Bague d’étanchéité 2
11 Roulement 2 Se reporter à la section de dépose. Ordre Nom de la pièce Qté Remarques
30 Nm (3.0 m kg, 22 ft lb)10 Nm (1.0 m kg, 7.2 ft lb)
20 Nm (2.0 m kg, 14 ft lb)
14 Nm (1.4 m kg, 10 ft lb)
