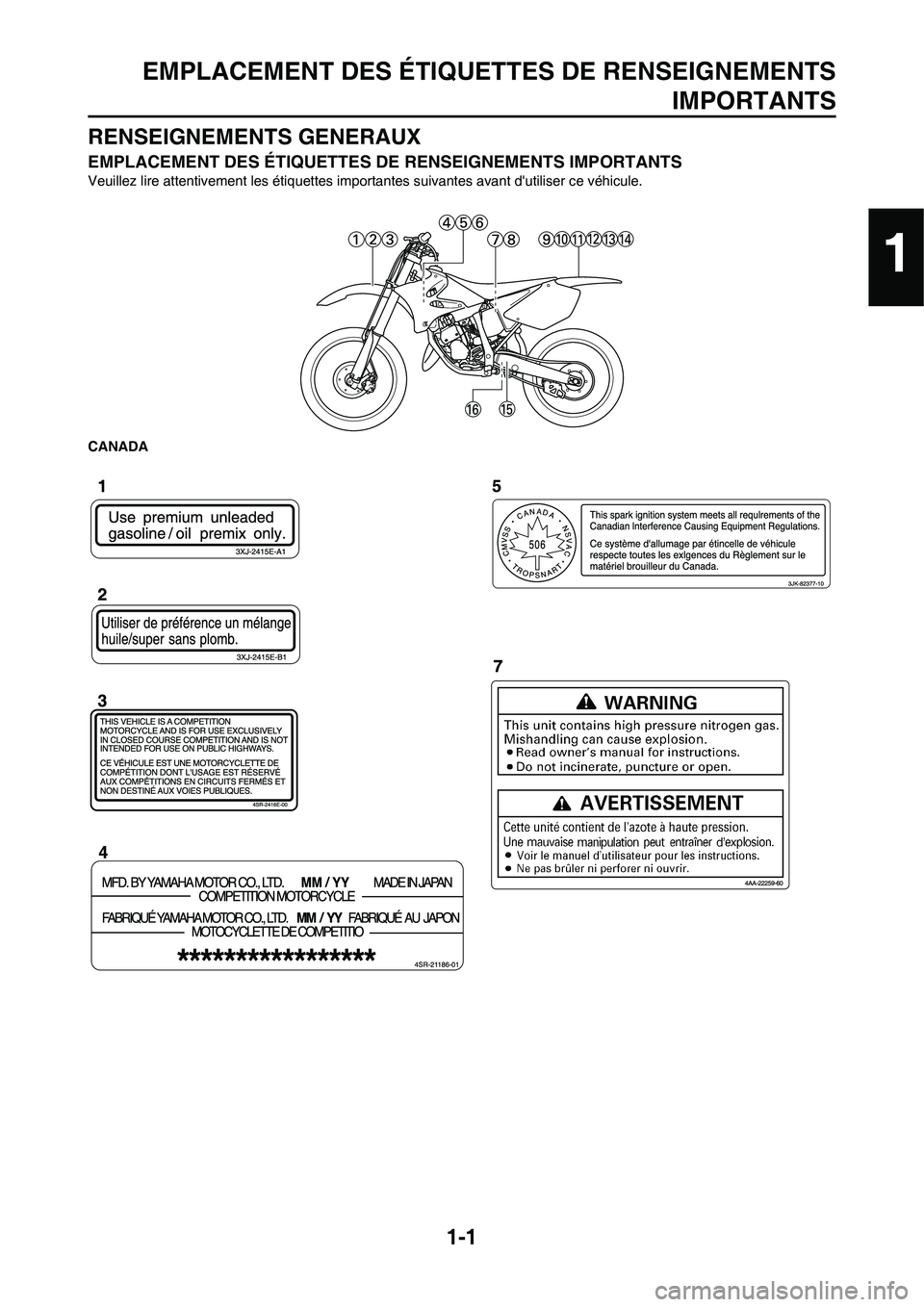

EMPLACEMENT DES ÉTIQUETTES DE RENSEIGNEMENTS
IMPORTANTS
RENSEIGNEMENTS GENERAUX
EMPLACEMENT DES ÉTIQUETTES DE RENSEIGNEMENTS IMPORTANTS
Veuillez lire attentivement les étiquettes importantes suivantes avant d'utiliser ce véhicule.
CANADA
1

1-2

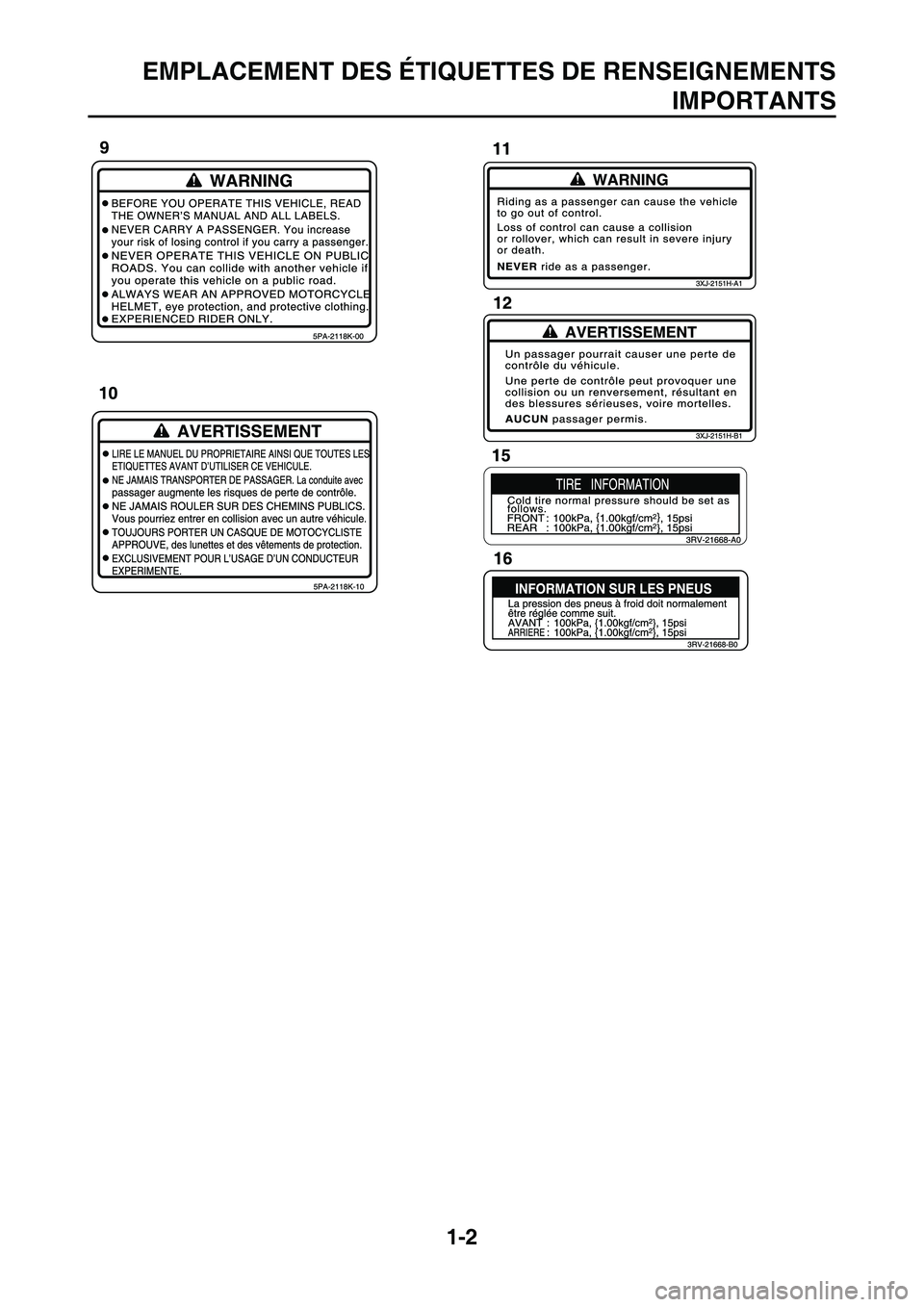

EMPLACEMENT DES ÉTIQUETTES DE RENSEIGNEMENTS
IMPORTANTS

1-3

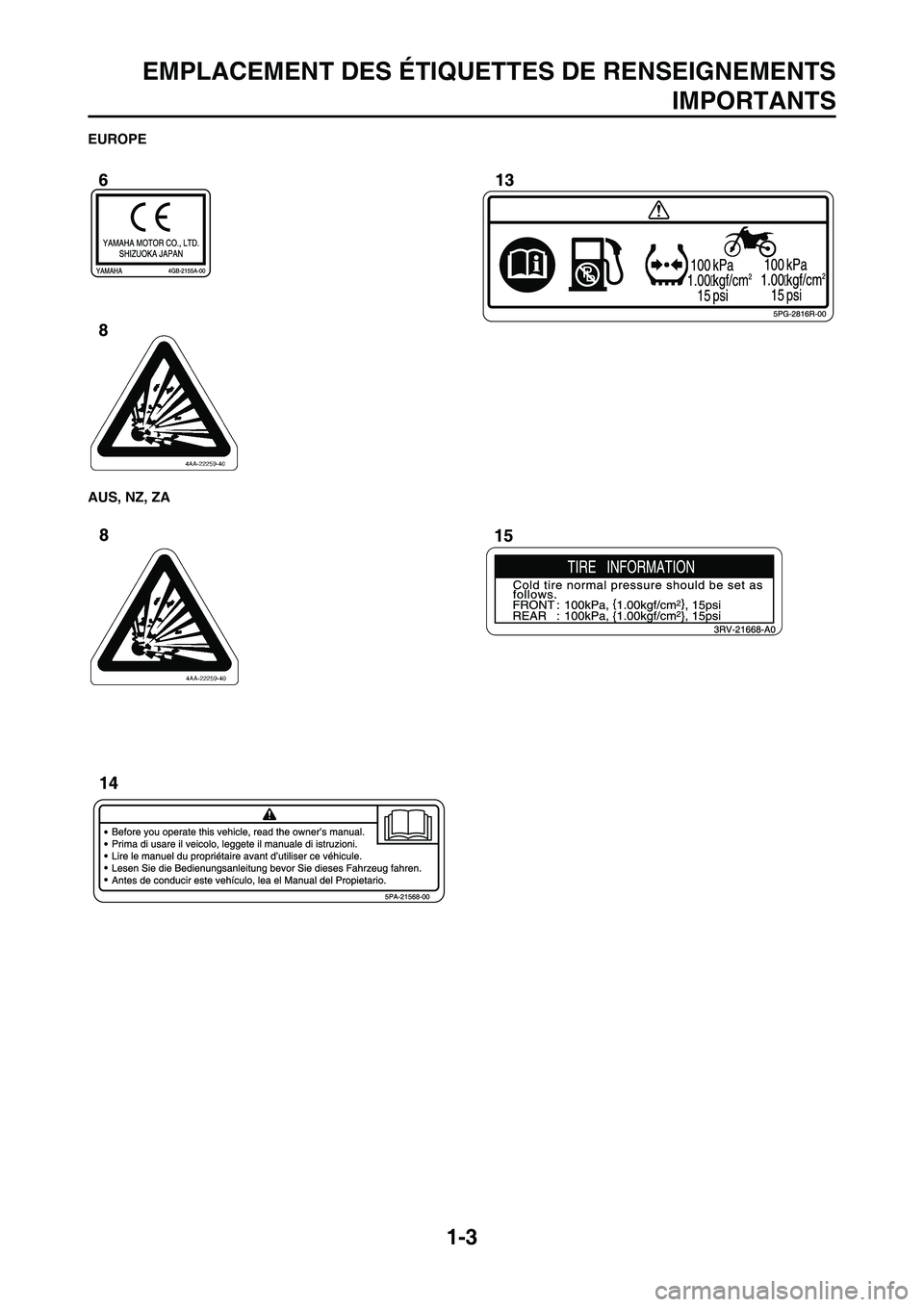

EMPLACEMENT DES ÉTIQUETTES DE RENSEIGNEMENTS
IMPORTANTS
EUROPE
AUS, NZ, ZA


1-4
EMPLACEMENT DES ÉTIQUETTES DE RENSEIGNEMENTS
IMPORTANTS

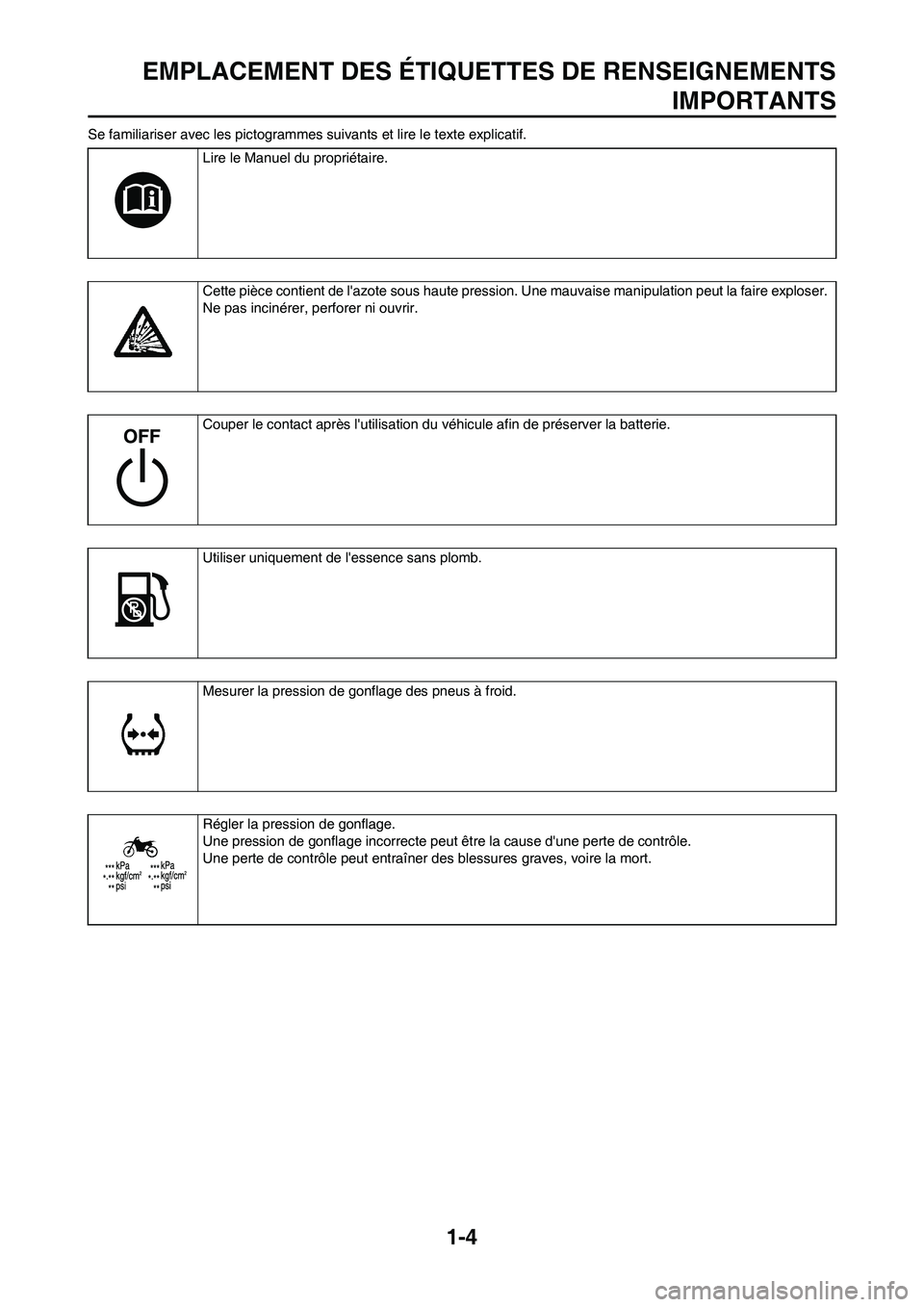

Se familiariser avec les pictogrammes suivants et lire le texte explicatif.
Lire le Manuel du propriétaire.
Cette pièce contient de l'azote sous haute pression. Une mauvaise manipulation peut la faire exploser.
Ne pas incinérer, perforer ni ouvrir.
Couper le contact après l'utilisation du véhicule afin de préserver la batterie.
Utiliser uniquement de l'essence sans plomb.
Mesurer la pression de gonflage des pneus à froid.
Régler la pression de gonflage.
Une pression de gonflage incorrecte peut être la cause d'une perte de contrôle.
Une perte de contrôle peut entraîner des blessures graves, voire la mort.

1-5

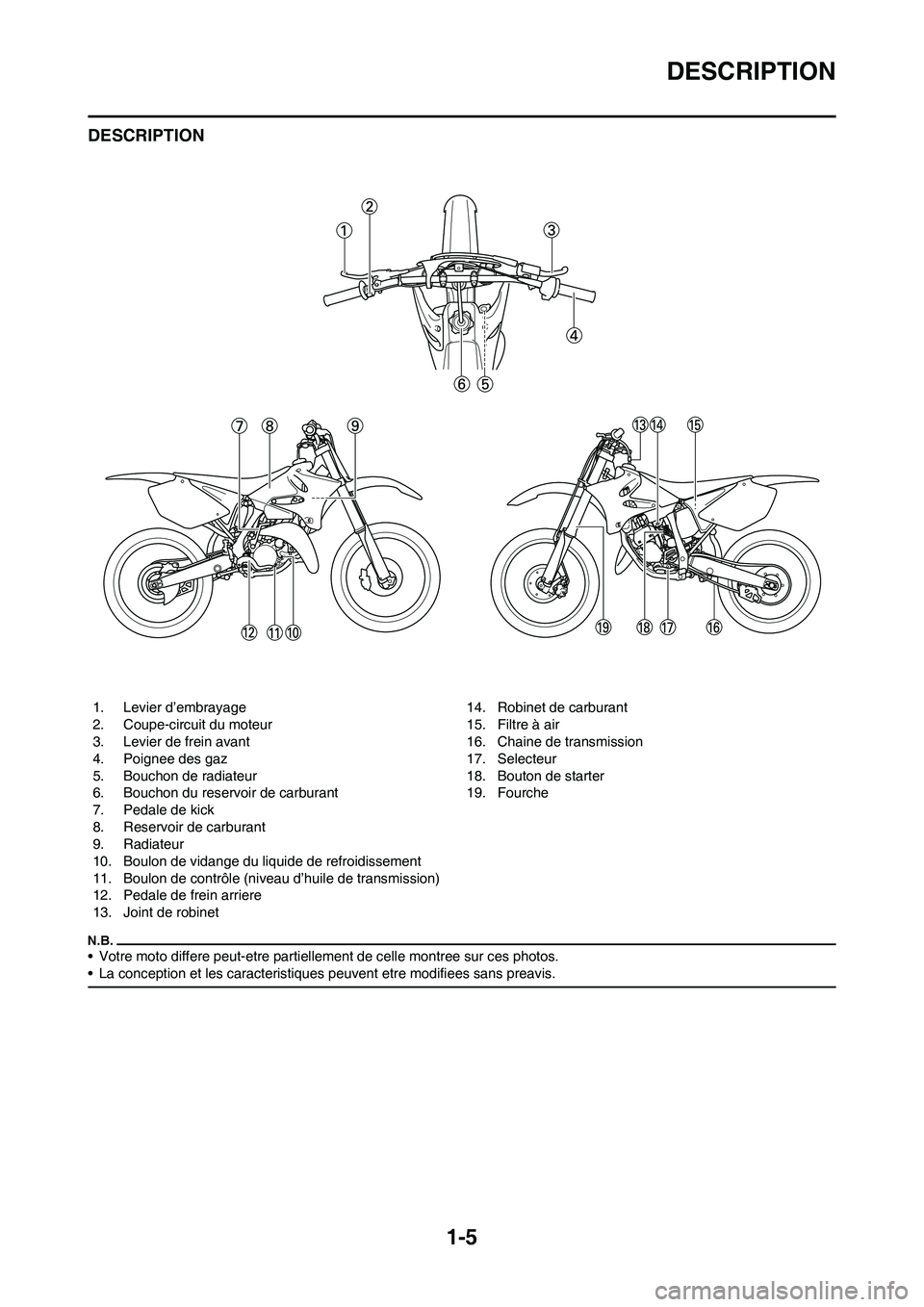

DESCRIPTION
DESCRIPTION
• Votre moto differe peut-etre partiellement de celle montree sur ces photos.
• La conception et les caracteristiques peuvent etre modifiees sans preavis.
1. Levier d’embrayage
2. Coupe-circuit du moteur
3. Levier de frein avant
4. Poignee des gaz
5. Bouchon de radiateur
6. Bouchon du reservoir de carburant
7. Pedale de kick
8. Reservoir de carburant
9. Radiateur
10. Boulon de vidange du liquide de refroidissement
11. Boulon de contrôle (niveau d’huile de transmission)
12. Pedale de frein arriere
13. Joint de robinet14. Robinet de carburant
15. Filtre à air
16. Chaine de transmission
17. Selecteur
18. Bouton de starter
19. Fourche

1-6
RENSEIGNEMENTS COMPLÉMENTAIRES
RENSEIGNEMENTS
COMPLÉMENTAIRES
Il y a deux bonnes raisons de connaî-
tre le numéro de série de sa moto:
1. A la commande de pièces de re-
change, ces numéros permettent
au concessionnaire Yamaha
d’identifier clairement la moto.
2. En cas de vol de la moto, la police
réclamera ce numéro afin de faci-
liter son identification.
NUMERO D’IDENTIFICATION DE
LA MOTO
Le numéro d’identification de la moto
"1" est estampé sur le côté droit du
tube de direction.
NUMERO DE SERIE DU MOTEUR
Le numéro de série du moteur "1" est
estampé sur un bossage situé sur le
côté droit du moteur.
ETIQUETTE DE MODELE
L’étiquette de modèle "1" est appo-
sée sur le cadre, sous la selle du pi-
lote. Les informations reprises sur
cette étiquette sont requises lors de
la commande de pièces de rechange.
PIÈCES INCLUSES
BEQUILLE LATERALE AMOVIBLE
La béquille latérale "1" ne sert qu’à
supporter la moto à l’arrêt ou durant
le transport.
• Ne jamais soumettre la béquille
latérale à des forces supplémen-
taires.
• Relever la béquille avant de dé-
marrer.
CLAPET DE RENIFLARD
Ce clapet "1" empêche le carburant
de s’échapper et est monté sur la
durit de mise à l’air du réservoir de
carburant.
Lors du montage, veiller à orienter
la flèche vers le réservoir de car-
burant et vers le bas.
DOUILLE (outil pour YPVS)
Cette douille "1" sert à la dépose et
au montage de la tige de poussoir du
moteur.
CLE A ECROUS DE RAYONS
La clé à écrous de rayons "1" permet
de serrer les rayons.
INFORMATIONS
IMPORTANTES
PREPARATION A LA DEPOSE ET
AU DEMONTAGE
1. Eliminer soigneusement saletés,
boue, poussière et corps étrang-
ers avant la dépose et le démon-
tage.
• Avant de laver la moto à l’eau
sous pression, recouvrir les par-
ties suivantes.
Sortie d’echappement du silen-
cieuxPrise d’admission d’air du cache
lateral
Orifice du couvercle de carter au
bas
Orifice situe dans le fond du carter
de la pompe a eau
Extrémité de chaque tuyau
2. Utiliser les outils et le matériel de
nettoyage appropriés. Se reporter
à la section "OUTILS SPE-
CIAUX".
3. Lors du démontage de la moto,
garder ensemble les pièces appa-
riées. Il s’agit des engrenages,
cylindres, pistons et autres pièces
qui ont été "façonnées l’une à
l’autre" par l’usure normale. Ces
pièces doivent être réutilisées en-
semble ou remplacées.

1-7
VERIFICATION DES CONNEXIONS
4. Lors du démontage de la moto,
nettoyer toutes les pièces et les
disposer dans des plateaux dans
l’ordre du démontage. Ceci di-
minuera le temps de remontage
et permettra de s’assurer que
toutes les pièces ont été correcte-
ment remontées.
5. Travailler à l’écart de toute
flamme.
PIECES DE RECHANGE
1. Nous recommandons d’utiliser
des pièces Yamaha d’origine
pour tous les remplacements. Uti-
liser les graisses et/ou huiles re-
commandées par Yamaha lors
des remontages et réglages.
JOINTS, BAGUES D’ETANCHEITE
ET JOINTS TORIQUES
1. Lors de la révision du moteur,
tous les joints, bagues d’étanché-
ité et joints toriques doivent être
remplacés. Toutes les surfaces
des joints, toutes les lèvres de ba-
gues d’étanchéité et tous les
joints toriques doivent être net-
toyés.
2. Lors du remontage, huiler correct-
ement toutes les pièces en con-
tact et tous les roulements.
Graisser les lèvres des bagues
d’étanchéité.
RONDELLES-FREINS, FREINS
D’ECROU ET GOUPILLES
FENDUES
1. Les rondelles-freins, freins
d’écrou "1" et goupilles fendues
ne peuvent jamais être réutilisés.
Replier les onglets de blocage
contre la ou les faces du boulon
ou de l’écrou après avoir correct-
ement serré ces derniers.ROULEMENTS ET BAGUES
D’ETANCHEITE
1. Monter les roulements "1" et les
bagues d’étanchéité "2" en orien-
tant vers l’extérieur leurs marques
ou numéros de fabricant. (En
d’autres mots, les lettres poinçon-
nées doivent se trouver sur la
face visible.) Lors de la mise en
place des bagues d’étanchéité,
appliquer une légère couche de
graisse fluide à base de lithium
sur leurs lèvres. Huiler gé-
néreusement les roulements
avant de les mettre en place.
Ne pas sécher les roulements à
l’air comprimé. Cela endommag-
erait les surfaces de roulement.
CIRCLIPS
1. Vérifier soigneusement tous les
circlips avant le remontage. Tou-
jours remplacer les circlips d’axe
de piston après chaque utilisa-
tion. Remplacer tout circlip défor-
mé. Lors du montage d’un circlip
"1", veiller à ce que le côté non
chanfreiné "2" soit positionné du
côté opposé à la poussée "3" qu’il
reçoit. Voir la vue en coupe.
VERIFICATION DES
CONNEXIONS
Traitement des taches, de la rouille,
de l’humidité, etc., sur le connecteur.
1. Déconnecter:
• Connecteur2. Sécher chaque borne à l’air com-
primé.
3. Connecter et déconnecter le con-
necteur deux ou trois fois.
4. Tirer sur le fil pour vérifier qu’il ne
se détache pas.
5. Si la borne se détache, redresser
la lame "1" de la broche et réin-
sérer la borne dans le connect-
eur.
6. Connecter:
• Connecteur
Les deux connecteurs s’encli-
quettent.
7. Vérifier la continuité à l’aide d’un
multimètre.
• S’il n’y a pas de continuité, nettoyer
les bornes.
• Ne pas oublier d’effectuer les
étapes 1 à 7 ci-dessus lors du con-
trôle du faisceau de fils.
• En cas de dépannage sur place, uti-
liser un produit de contact di-
sponible dans le commerce.
• Tester le connecteur comme illus-
tré.

1-8

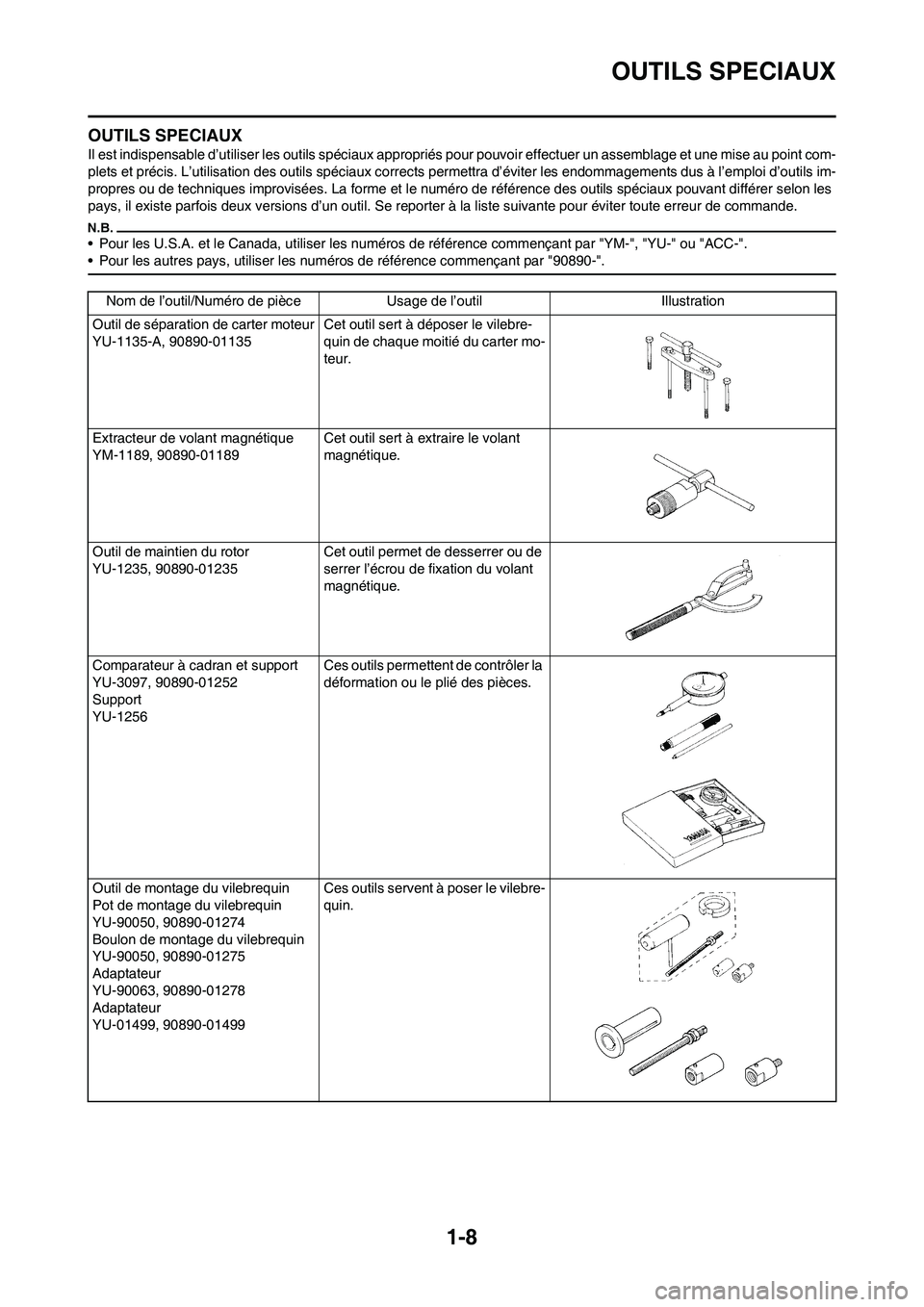

OUTILS SPECIAUX
OUTILS SPECIAUX
Il est indispensable d’utiliser les outils spéciaux appropriés pour pouvoir effectuer un assemblage et une mise au point com-
plets et précis. L’utilisation des outils spéciaux corrects permettra d’éviter les endommagements dus à l’emploi d’outils im-
propres ou de techniques improvisées. La forme et le numéro de référence des outils spéciaux pouvant différer selon les
pays, il existe parfois deux versions d’un outil. Se reporter à la liste suivante pour éviter toute erreur de commande.
• Pour les U.S.A. et le Canada, utiliser les numéros de référence commençant par "YM-", "YU-" ou "ACC-".
• Pour les autres pays, utiliser les numéros de référence commençant par "90890-".
Nom de l’outil/Numéro de pièce Usage de l’outil Illustration
Outil de séparation de carter moteur
YU-1135-A, 90890-01135Cet outil sert à déposer le vilebre-
quin de chaque moitié du carter mo-
teur.
Extracteur de volant magnétique
YM-1189, 90890-01189Cet outil sert à extraire le volant
magnétique.
Outil de maintien du rotor
YU-1235, 90890-01235Cet outil permet de desserrer ou de
serrer l’écrou de fixation du volant
magnétique.
Comparateur à cadran et support
YU-3097, 90890-01252
Support
YU-1256Ces outils permettent de contrôler la
déformation ou le plié des pièces.
Outil de montage du vilebrequin
Pot de montage du vilebrequin
YU-90050, 90890-01274
Boulon de montage du vilebrequin
YU-90050, 90890-01275
Adaptateur
YU-90063, 90890-01278
Adaptateur
YU-01499, 90890-01499Ces outils servent à poser le vilebre-
quin.
