FAU21382
Contrôle du jeu de câble des
gaz
1. Jeu de câble des gaz
Le jeu de câble des gaz doit être de
3,0–5,0 mm (0,12–0,20 in) à la poignée
des gaz. Contrôler régulièrement le jeu de
câble des gaz et, si nécessaire, le faire
régler par un concessionnaire Yamaha.
FAU21401
Jeu des soupapes
À la longue, le jeu aux soupapes se modi-
fie, ce qui provoque un mauvais mélange
carburant-air ou produit un bruit anormal.
Pour éviter ce problème, il faut faire régler
le jeu aux soupapes par un concession-
naire Yamaha aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU21873
Pneus
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant
chaque utilisation du véhicule.
FWA10501
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessu-
res graves, voire de mort, en provo-
quant une perte de contrôle.

AVERTISSEMENT

ZAUM0053

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-16
6

37P-F8199-F0 18/9/09 15:10 Página 57

Contrôler et régler la pression de
gonflage des pneus lorsque ceux-
ci sont à la température ambiante.
Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du pas-
sager, des bagages et des acces-
soires approuvés pour ce modèle.
FWA10511
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peut
être la cause d’un accident.
Contrôle des pneus
1. Profondeur de sculpture de pneu
2. Flanc de pneu
Contrôler les pneus avant chaque départ.
Si la bande de roulement centrale a atteint
la limite spécifiée, si un clou ou des éclats
de verre sont incrustés dans le pneu ou si
son flanc est craquelé, faire remplacer
immédiatement le pneu par un conces-
sionnaire Yamaha.
N.B.
La limite de profondeur des sculptures
peut varier selon les législations nationa-
les. Il faut toujours se conformer à la légis-
lation du pays dans lequel on utilise le
véhicule.
Renseignements sur les pneus
Ce modèle est équipé de pneus sans
chambre à air.
Après avoir subi de nombreux tests, les
pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce
modèle.
Pneu avant :Taille :120/70-15 56S
Fabricant/modèle : MICHELIN/GOLD STANDARD
PIRELLI/GTS23
Pneu arrière : Taille :140/70-14 68P - 68S
Fabricant/modèle : MICHELIN/GOLD STANDARD
PIRELLI/GTS24
Profondeur de sculpture de pneu
minimale (avant et arrière) : 1.6 mm (0.06 in)

1
2
ZAUM0054

AVERTISSEMENT

Pression de gonflage (contrôlée
les pneus froids) : 0–90 kg (0–198 lb):Avant :190 kPa (1,90 kgf/cm
2,
28 psi, 1,90 bar)
Arrière : 220 kPa (2,20 kgf/cm
2,
32 psi, 2,20 bar)
90 kg - Charge maximale Avant :210 kPa (2,10 kgf/cm
2,
30 psi, 2,10 bar)
Arrière : 250 kPa (2,50 kgf/cm
2,
36 psi, 2,50 bar)
Charge* maximale : 186 kg (410 lb)
* Poids total du pilote, du passager, du chargement et des accessoires
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-17
6

37P-F8199-F0 18/9/09 15:10 Página 58

FWA10470
Faire remplacer par un conces-
sionnaire Yamaha tout pneu usé à
l’excès. La conduite avec des
pneus usés compromet la stabilité
du véhicule et est en outre illégale.
Le remplacement des pièces se
rapportant aux freins et aux roues
doit être confié à un concession-
naire Yamaha, car celui-ci possède
les connaissances et l’expérience
nécessaires à ces travaux.
FAU21960
Roues coulées
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.
Avant chaque démarrage, il faut
s’assurer que les jantes de roue ne
sont pas craquelées, qu’elles n’ont
pas de saut et ne sont pas voilées. Si
une roue est endommagée de quel-
que façon, la faire remplacer par un
concessionnaire Yamaha. Ne jamais
tenter une quelconque réparation sur
une roue. Il faut remplacer toute roue
déformée ou craquelée.
Il faut équilibrer une roue à chaque
fois que le pneu ou la roue sont rem-
placés ou remis en place après
démontage. Une roue mal équilibrée
se traduit par un mauvais rendement,
une mauvaise tenue de route et
réduit la durée de service du pneu.
Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que
le pneu soit “rodé” et ait acquis tou-
tes ses caractéristiques.
FAUM2061
Réglage de la garde des leviers
de frein avant et arrière
Avant
1. Garde du levier de frein
Arrière
1. Garde du levier de frein

AVERTISSEMENT

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-18
6

37P-F8199-F0 18/9/09 15:10 Página 59

La garde du levier de frein doit être de 3,0-
5,0 mm (0,12-0,20 in), comme illustré.
Contrôler régulièrement la garde du levier
de frein et, si nécessaire, faire contrôler le
circuit des freins par un concessionnaire
Yamaha.
FWA10641
Une garde du levier de frein incorrecte
signale un problème au niveau du
système de freinage qui pourrait rendre
la conduite dangereuse. Ne pas utiliser
le véhicule avant d’avoir fait vérifier et
réparer le système de freinage par un
concessionnaire Yamaha.
FAU22390
Contrôle des plaquettes de
frein avant et arrière
Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU22430
Plaquettes de frein avant
1. Rainure d’indication d’usure
Sur chaque plaquette de frein avant figu-
rent des rainures d’indication d’usure. Ces
rainures permettent de contrôler l’usure
des plaquettes sans devoir démonter le
frein. Contrôler l’usure des plaquettes en
vérifiant les rainures. Si une plaquette de
frein est usée au point que ses rainures
ont presque disparu, faire remplacer la
paire de plaquettes par un concessionnai-
re Yamaha.
FAU22520
Plaquettes de frein arrière
1. Rainure d’indication d’usure
Contrôler l’usure des plaquettes au tra-
vers de l’orifice de contrôle, après avoir
retiré le bouchon. L’orifice de contrôle
permet de vérifier l’état des plaquettes
sans devoir démonter le frein. Contrôler
l’usure des plaquettes en vérifiant la posi-
tion de l’ergot tout en actionnant le frein.
Si une plaquette de frein est usée au point
que l’ergot touche presque le disque de
frein, faire remplacer la paire de plaquet-
tes par un concessionnaire Yamaha.

AVERTISSEMENT

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-19
6

37P-F8199-F0 18/9/09 15:10 Página 60

FAU22580
Contrôle du niveau du liquide
de frein
Frein avant
1. Repère de niveau minimum
Frein arrière
1. Repère de niveau minimum
Si le niveau du liquide de frein est insuffi-
sant, des bulles d’air peuvent se former
dans le circuit de freinage, ce qui risque
de réduire l’efficacité des freins.
Avant de démarrer, s’assurer que le nive-
au du liquide de frein dépasse le repère de
niveau minimum et faire l’appoint, si
nécessaire. Un niveau de liquide bas peut
signaler la présence d’une fuite ou l’usure
des plaquettes. Si le niveau du liquide est
bas, il faut contrôler l’usure des plaquet-
tes et l’étanchéité du circuit de freinage.
Prendre les précautions suivantes :
Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de
liquide de frein est à l’horizontale.
Utiliser uniquement le liquide de frein
recommandé. Tout autre liquide ris-
que d’abîmer les joints en caout-
chouc, ce qui pourrait causer des fui-
tes et nuire au bon fonctionnement
du frein.
Toujours faire l’appoint avec un liqui-
de de frein du même type que celui
qui se trouve dans le circuit. Le
mélange de liquides différents risque
de provoquer une réaction chimique
nuisible au fonctionnement du frein.
Veiller à ne pas laisser pénétrer d’eau
dans le réservoir de liquide de frein.
En effet, l’eau abaissera nettement le
point d’ébullition du liquide et cela
risque de provoquer un bouchon de
vapeur ou “vapor lock”.
Le liquide de frein risque d’attaquer
les surfaces peintes et le plastique.
Toujours essuyer soigneusement
toute trace de liquide renversé.
L’usure des plaquettes de frein
entraîne une baisse progressive du
niveau du liquide de frein. Cepen-
dant, si le niveau du liquide de frein
diminue soudainement, il faut faire
contrôler le véhicule par un conces-
sionnaire Yamaha.
Liquide de frein recommandé :DOT 4

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-20
6

37P-F8199-F0 18/9/09 15:10 Página 61

FAU22731
Changement du liquide de frein
Faire changer le liquide de frein par un
concessionnaire Yamaha aux fréquences
spécifiées dans le N.B. figurant après le
tableau des entretiens et graissages
périodiques. Il convient également de fai-
re remplacer les bagues d’étanchéité de
maître-cylindre et d’étrier, ainsi que les
durites de frein aux fréquences indiquées
ci-dessous ou chaque fois qu’elles sont
endommagées ou qu’elles fuient.
Bagues d’étanchéité : Remplacer
tous les deux ans.
Durites de frein : Remplacer tous les
quatre ans.
FAU23111
Contrôle et lubrification de la
poignée et du câble des gaz
Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient
en outre de lubrifier le câble aux fréquen-
ces spécifiées dans le tableau des entre-
tiens et graissages périodiques.
FAU23172
Lubrification des leviers de
frein avant et arrière
Levier de frein avant
Levier de frein arrière
Lubrifier l’articulation des leviers de frein
avant et arrière aux fréquences spécifiées

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-21
6

37P-F8199-F0 18/9/09 15:10 Página 62

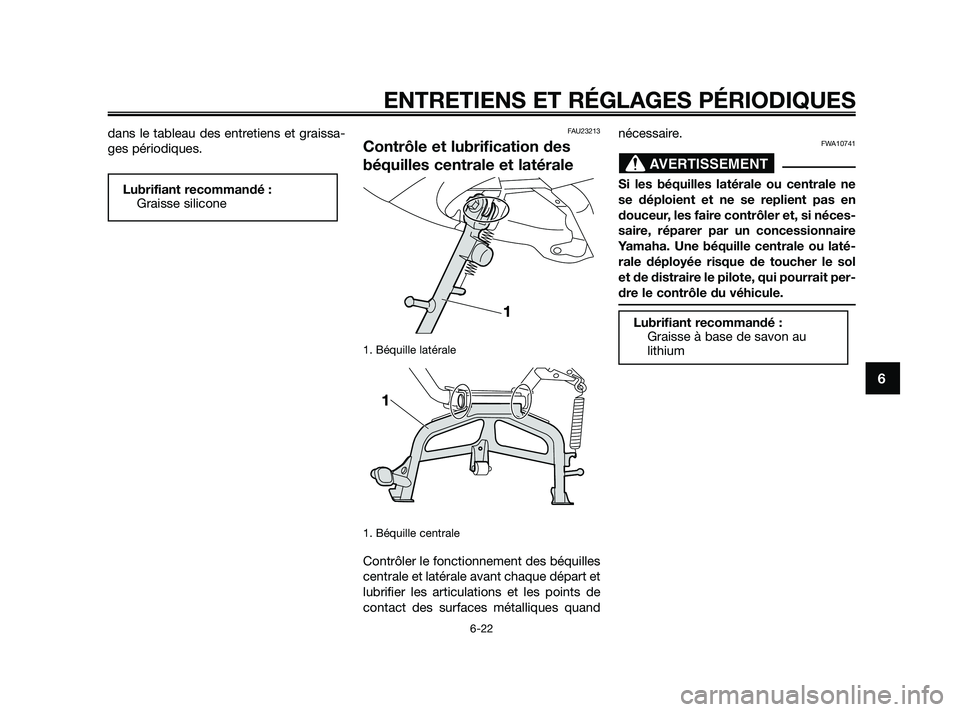

dans le tableau des entretiens et graissa-
ges périodiques.FAU23213
Contrôle et lubrification des
béquilles centrale et latérale
1. Béquille latérale
1. Béquille centrale
Contrôler le fonctionnement des béquilles
centrale et latérale avant chaque départ et
lubrifier les articulations et les points de
contact des surfaces métalliques quandnécessaire.
FWA10741
Si les béquilles latérale ou centrale ne
se déploient et ne se replient pas en
douceur, les faire contrôler et, si néces-
saire, réparer par un concessionnaire
Yamaha. Une béquille centrale ou laté-
rale déployée risque de toucher le sol
et de distraire le pilote, qui pourrait per-
dre le contrôle du véhicule.
Lubrifiant recommandé :
Graisse à base de savon au
lithium

AVERTISSEMENT

Lubrifiant recommandé : Graisse silicone
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-22
6

37P-F8199-F0 18/9/09 15:10 Página 63

FAU23272
Contrôle de la fourche
Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
Contrôle de l’état général1. S’assurer que les tubes plongeurs ne sont ni griffés ni endommagés et que
les fuites d’huile ne sont pas impor-
tantes.
Contrôle du fonctionnement 1. Placer le véhicule sur un plan hori- zontal et veiller à ce qu’il soit dressé
à la verticale. AVERTISEMENT!
Pour éviter les accidents corpo-
rels, caler solidement le véhicule
pour qu’il ne puisse se renverser.
[FWA10751]
2. Tout en actionnant le frein avant, appuyer fermement à plusieurs repri-
ses sur le guidon afin de contrôler si
la fourche se comprime et se détend
en douceur.
FCA10590
Si la fourche est endommagée ou si
elle ne fonctionne pas en douceur, la
faire contrôler et, si nécessaire, réparer
par un concessionnaire Yamaha.
FAU45511
Contrôle de la direction
Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le
tableau des entretiens et graissages
périodiques.1. Dresser le véhicule sur sa béquille centrale. AVERTISEMENT! Pour
éviter les accidents corporels,
caler solidement le véhicule pour
qu’il ne puisse se renverser.
[FWA10751]
2. Maintenir la base des bras de four- che et essayer de les déplacer vers
l’avant et l’arrière. Si un jeu quelcon-
que est ressenti, faire contrôler et, si
nécessaire, réparer la direction par
un concessionnaire Yamaha.

ATTENTION

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-23
6

37P-F8199-F0 18/9/09 15:10 Página 64
