FAU23291
Contrôle des roulements de
roue
Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages
périodiques. Si le moyeu de roue a du jeu
ou si la roue ne tourne pas régulièrement,
faire contrôler les roulements de roue par
un concessionnaire Yamaha.
FAU34224
Batterie
1. Batterie
La batterie se situe derrière le carénage A.
(Voir page 6-8).
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrô-
ler le niveau d’électrolyte ni d’ajouter de
l’eau distillée. Il convient toutefois de véri-
fier la connexion des câbles de batterie et
de resserrer, si nécessaire.
FWA10760
L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfu-
rique qu’il contient peut causer de
graves brûlures. Éviter tout con-
tact d’électrolyte avec la peau, les
yeux ou les vêtements et toujoursse protéger les yeux lors de tra-
vaux à proximité d’une batterie. En
cas de contact avec de l’électroly-
te, effectuer les PREMIERS SOINS
suivants.
•EXTERNE : rincer abondamment
à l’eau courante.
•INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
•YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.
Les batteries produisent de l’hy-
drogène, un gaz inflammable.
Éloigner la batterie des étincelles,
flammes, cigarettes, etc., et tou-
jours veiller à bien ventiler la pièce
où l’on recharge une batterie, si la
charge est effectuée dans un
endroit clos.
TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.

AVERTISSEMENT

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-24
6

37P-F8199-F0 18/9/09 15:10 Página 65

Charge de la batterie
Confier la charge de la batterie à un con-
cessionnaire Yamaha dès que possible si
elle semble être déchargée. Ne pas
oublier qu’une batterie se décharge plus
rapidement si le véhicule est équipé d’ac-
cessoires électriques.
FCA16520
Recourir à un chargeur spécial à ten-
sion constante pour charger les batte-
ries de type plomb-acide à régulation
par soupape (VRLA). L’utilisation d’un
chargeur de batterie conventionnel va
endommager la batterie. Si l’on ne peut
se procurer un chargeur à tension
constante, il est indispensable de faire
charger la batterie par un concession-
naire Yamaha.
Entreposage de la batterie1. Quand le véhicule est remisé pen- dant un mois ou plus, déposer la bat-
terie, la recharger complètement et la
ranger dans un endroit frais et sec.
ATTENTION: Avant de déposer la
batterie, s’assurer d’avoir tourné
la clé sur “OFF”, puis débrancher
le câble négatif avant de débran-
cher le câble positif.
[FCA16302]
2. Quand la batterie est remisée pour plus de deux mois, il convient de la
contrôler au moins une fois par mois
et de la recharger quand nécessaire.
3. Charger la batterie au maximum avant de la remonter sur le véhicule.
4. Après avoir remonté la batterie, tou- jours veiller à connecter correcte-
ment ses câbles aux bornes.
FCA16530
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’endommager de façon
irréversible.
FAUS1771
Remplacement des fusibles
1. Boîtier à fusibles
2. Fusible des feux de détresse
Le boîtier à fusibles se trouve derrière le
carénage A. Celui-ci contient les fusibles
protégeant les circuits individuels. (Voir
page 6-8).
N.B.
Le fusible principal, qui se trouve à un
endroit difficile d’accès, doit être rempla-
cé par un concessionnaire Yamaha.
Si le fusible protégeant un des divers cir-
cuits est grillé, le remplacer comme suit.1. Tourner la clé de contact sur “OFF” et éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le rempla- cer par un fusible neuf de l’intensité
spécifiée. AVERTISSEMENT! Ne

ATTENTION

ATTENTION

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-25
6

37P-F8199-F0 18/9/09 15:10 Página 66

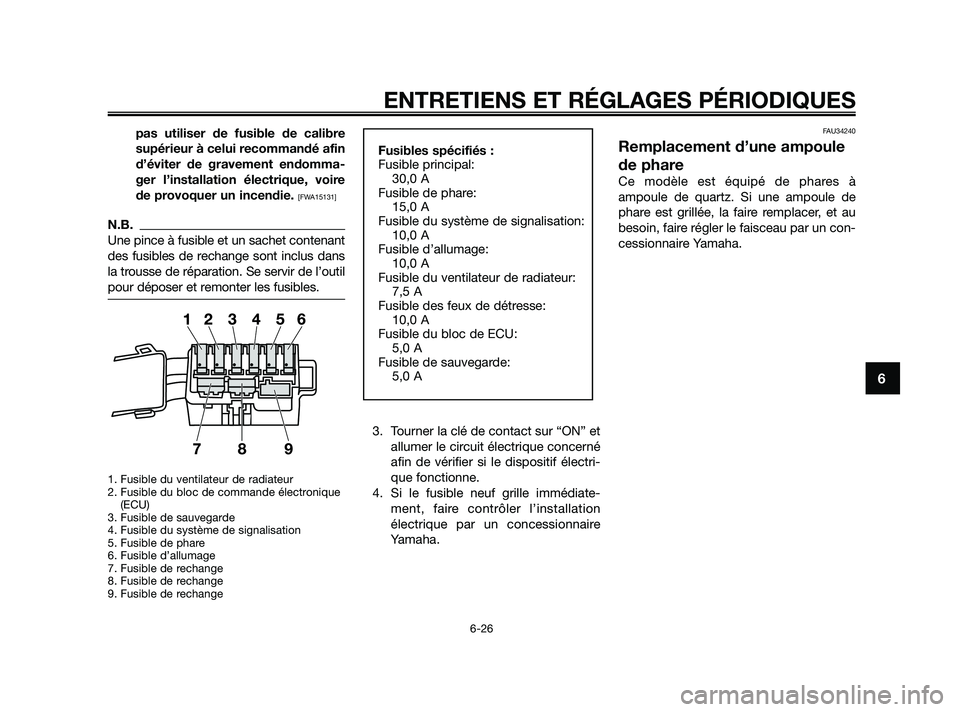

pas utiliser de fusible de calibre
supérieur à celui recommandé afin
d’éviter de gravement endomma-
ger l’installation électrique, voire
de provoquer un incendie.
[FWA15131]
N.B.
Une pince à fusible et un sachet contenant
des fusibles de rechange sont inclus dans
la trousse de réparation. Se servir de l’outil
pour déposer et remonter les fusibles.
1. Fusible du ventilateur de radiateur
2. Fusible du bloc de commande électronique(ECU)
3. Fusible de sauvegarde
4. Fusible du système de signalisation
5. Fusible de phare
6. Fusible d’allumage
7. Fusible de rechange
8. Fusible de rechange
9. Fusible de rechange
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électri-
que fonctionne.
4. Si le fusible neuf grille immédiate- ment, faire contrôler l’installation
électrique par un concessionnaire
Yamaha.
FAU34240
Remplacement d’une ampoule
de phare
Ce modèle est équipé de phares à
ampoule de quartz. Si une ampoule de
phare est grillée, la faire remplacer, et au
besoin, faire régler le faisceau par un con-
cessionnaire Yamaha.
Fusibles spécifiés :
Fusible principal:30,0 A
Fusible de phare: 15,0 A
Fusible du système de signalisation: 10,0 A
Fusible d’allumage: 10,0 A
Fusible du ventilateur de radiateur: 7,5 A
Fusible des feux de détresse: 10,0 A
Fusible du bloc de ECU: 5,0 A
Fusible de sauvegarde: 5,0 A

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-26
6

37P-F8199-F0 18/9/09 15:10 Página 67

FAU43051
Remplacement d’une ampoule
de clignotant avant
1. Dresser le scooter sur sa béquillecentrale.
2. Retirer la douille et l’ampoule en tournant la douille dans le sens inver-
se des aiguilles d’une montre.
1. Ampoule de clignotant
2. Douille d’ampoule de clignotant
3. Extraire l’ampoule grillée en tirant surcelle-ci.
4. Monter une ampoule neuve dans la douille.
5. Reposer l’ampoule et sa douille en tournant cette dernière dans le sens
des aiguilles d’une montre.
FAUS1781
Remplacement d’une ampoule
de clignotant arrière ou de feu
arrière/stop
1. Dresser le véhicule sur sa béquillecentrale.
2. Déposer le cache A. (Voir page 6-8).
3. Déposer le bloc du feu arrière/stop après avoir retiré les vis.
1. Vis
4. Déposer le porte-ampoule du feuarrière/stop et du clignotant, ainsi
que le pare-poussière, en appuyant
sur les onglets, puis en les tirant vers
l’arrière.
1. Pare-poussière
2. Onglet
1. Ampoule de clignotant
2. Ampoule de feu arrière/stop
5. Retirer l’ampoule grillée en l’en-fonçant et en la tournant dans le
sens inverse des aiguilles d’une
montre.


ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-27
6
37P-F8199-F0 18/9/09 15:10 Página 68

6. Monter une ampoule neuve dans ladouille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une
montre.
7. Reposer le porte-ampoule et le pare- poussière en appuyant sur ceux-ci
pour les remettre en place.
N.B.
Bien veiller à remettre le porte-ampoule et
le cache antipoussière correctement en
place afin d’éviter toute pénétration de
poussière et d’eau.
8. Remettre les vis et le bloc du feuarrière/stop en place.
9. Reposer le cache.
FAU47910
Remplacement de l’ampoule
d’éclairage de la plaque
d’immatriculation
1. Retirer la protection de l’ampoule d’éclairage de la plaque d’immatricu-
lation en enlevant sa vis.
1. Vis
2. Douille d’ampoule d’éclairage de la plaqued’immatriculation
2. Extraire l’ampoule grillée en tirant
celle-ci hors de sa douille.
3. Monter une ampoule neuve dans la douille.
4. Remettre la protection de l’ampoule d’éclairage de la plaque d’immatricu-
lation en place et la fixer à l’aide de
sa vis.
FAU43231
Remplacement d’une ampoule
de veilleuse
Ce véhicule est équipé de deux veilleuses.
Si une ampoule de veilleuse grille, la rem-
placer comme suit.1. Déposer l’ampoule et sa douille en tirant sur la douille.
1. Douille d’ampoule de veilleuse
2. Extraire l’ampoule grillée en tirant surcelle-ci.
3. Monter une ampoule neuve dans la douille.
4. Reposer l’ampoule et sa douille en appuyant sur cette dernière.





ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-28
6

37P-F8199-F0 18/9/09 15:10 Página 69

FAU25881
Diagnostic de pannes
Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie d’u-
sine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimen-
tation, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement
et en toute facilité le contrôle de ces piè-
ces essentielles. Si une réparation quel-
conque est requise, confier le scooter à
un concessionnaire Yamaha, car ses tech-
niciens qualifiés disposent des connais-
sances, du savoir-faire et des outils
nécessaires à un entretien adéquat.
Pour tout remplacement, utiliser exclusi-
vement des pièces Yamaha d’origine. En
effet, les pièces d’autres marques peu-
vent sembler identiques, mais elles sont
souvent de moindre qualité. Ces pièces
s’useront donc plus rapidement et leur
utilisation pourrait entraîner des répara-
tions onéreuses.
FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer
de l’absence de flammes nues ou d’é-tincelles à proximité, y compris de vei-
lleuses de chauffe-eau ou de chaudiè-
res. L’essence et les vapeurs d’essence
peuvent s’enflammer ou exploser, et
provoquer des blessures et des dom-
mages matériels graves.

AVERTISSEMENT

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-29
6

37P-F8199-F0 18/9/09 15:10 Página 70

FAU42131
Schémas de diagnostic de pannes
Problèmes de démarrage ou mauvais rendement du moteur

Contrôler le niveau de
carburant dans le réservoir
de carburant.
1. CarburantNiveau de carburant suffisantRéservoir de carburant videContrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.
2. CompressionCompression
Pas de compressionContrôler l’allumage. Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.
3. AllumageEssuyer à l’aide d’un chiffon sec et rectifier l’écarteme\
nt
des électrodes ou remplacer la bougie.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.
4. BatterieLe démarreur tourne rapidement.
Le démarreur tourne lentement.La batterie est en bon état.
Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
Sèches
HumidesActionner le démarreur électrique.

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-30
6

37P-F8199-F0 18/9/09 15:10 Página 71

Surchauffe du moteurFWA10400
Ne pas enlever le bouchon de radiateur quand le moteur et le radiateur s\
ont chauds. Du liquide chaud et de la vapeur
risquent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.
Après avoir retiré la vis de retenue du bouchon du radiateur, poser un chiffon épais ou une serviette sur celui-ci, puis le
tourner lentement dans le sens inverse des aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pres-
sion résiduelle. Une fois que le sifflement s’est arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse
des aiguilles d’une montre, puis l’enlever.
N.B.
Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer
dès que possible par le liquide prescrit.

Attendre que le
moteur ait refroidi.Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.
Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.
Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite

AVERTISSEMENT

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-31
6

37P-F8199-F0 18/9/09 15:10 Página 72
