Page 65 of 98

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-24
6
4. Die Kontermutter festziehen und dann
die Gummiabdeckung in ihre ur-
sprüngliche Position schieben.
WARNUNG
GWA10630
Nachdem das Bremshebelspiel ein-
gestellt worden ist, das Spiel kon-
trollieren und sicherstellen, dass
die Bremse richtig funktioniert.
Ein weiches oder schwammiges
Gefühl beim Betätigen des Brems-
hebels kann bedeuten, dass sich
Luft im hydraulischen System be-
findet. Befindet sich Luft im Hy-
drauliksystem, lassen Sie das Sys-
tem von einer Yamaha-
Fachwerkstatt in Ordnung bringen,
bevor Sie mit dem Motorrad fahren.
Luft in der Bremsanlage verringert
die Bremskraft und stellt ein erheb-
liches Sicherheitsrisiko dar.
GAU44820
Fußschalthebel prüfen Vor jeder Fahrt sollte die Funktion des Fuß-
schalthebels kontrolliert werden. Falls der
Betrieb nicht reibungslos ist, das Fahrzeug
von einer Yamaha-Fachwerkstatt überprü-
fen lassen.
GAU22273
Bremslichtschalter Das Bremslicht, das vom Fußbremshebel
und Handbremshebel betätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Falls erforderlich, den Hinterrad-
Bremslichtschalter wie folgt einstellen, aber
den Vorderrad-Bremslichtschalter grund-
sätzlich von einer Yamaha-Fachwerkstatt
einstellen lassen.
Den Bremslichtschalter festhalten und da-
bei die Einstellmutter des Bremslichtschal-
ters drehen. Um den Einschaltpunkt des
Bremslichts vorzuversetzen, die Einstell-
mutter in Richtung (a) drehen. Um den Ein-
schaltpunkt des Bremslichts zurückzuver-
setzen, die Einstellmutter in Richtung (b)
drehen.1. Hinterrad-Bremslichtschalter
2. Einstellmutter des Hinterrad-Bremslicht-
schalters
1
2(b) (a)
U32DG4G0.book Page 24 Monday, December 14, 2009 9:46 AM
Page 66 of 98

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-25
6
GAU22392

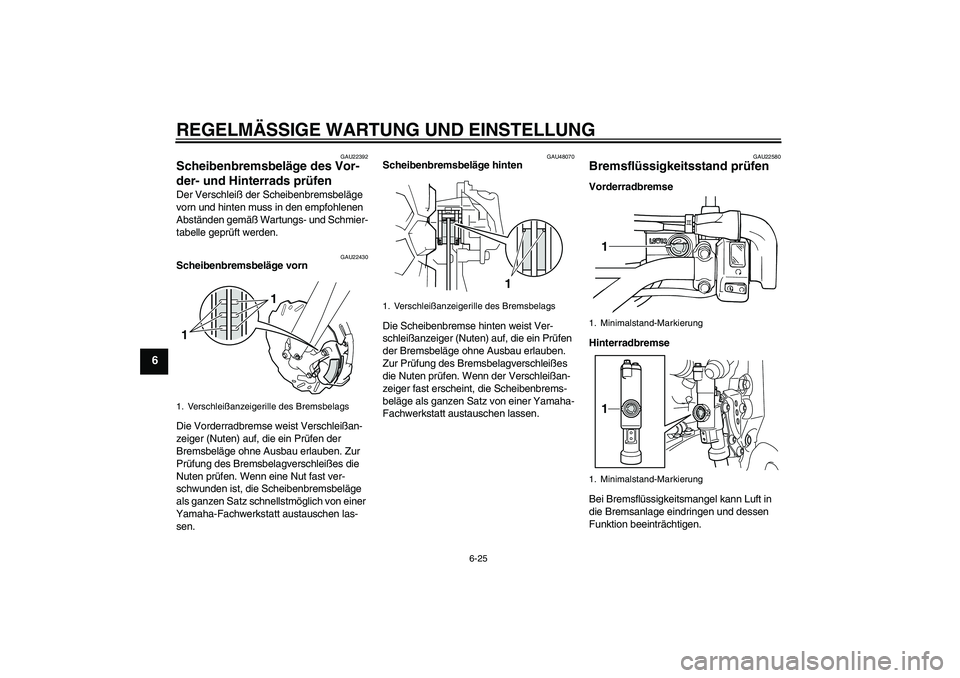

Scheibenbremsbeläge des Vor-
der- und Hinterrads prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle geprüft werden.
GAU22430
Scheibenbremsbeläge vorn
Die Vorderradbremse weist Verschleißan-
zeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelagverschleißes die
Nuten prüfen. Wenn eine Nut fast ver-
schwunden ist, die Scheibenbremsbeläge
als ganzen Satz schnellstmöglich von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU48070
Scheibenbremsbeläge hinten
Die Scheibenbremse hinten weist Ver-
schleißanzeiger (Nuten) auf, die ein Prüfen
der Bremsbeläge ohne Ausbau erlauben.
Zur Prüfung des Bremsbelagverschleißes
die Nuten prüfen. Wenn der Verschleißan-
zeiger fast erscheint, die Scheibenbrems-
beläge als ganzen Satz von einer Yamaha-
Fachwerkstatt austauschen lassen.
GAU22580
Bremsflüssigkeitsstand prüfen Vorderradbremse
Hinterradbremse
Bei Bremsflüssigkeitsmangel kann Luft in
die Bremsanlage eindringen und dessen
Funktion beeinträchtigen.
1. Verschleißanzeigerille des Bremsbelags11
1. Verschleißanzeigerille des Bremsbelags
1
1. Minimalstand-Markierung
1. Minimalstand-Markierung
11
U32DG4G0.book Page 25 Monday, December 14, 2009 9:46 AM
Page 67 of 98

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-26
6

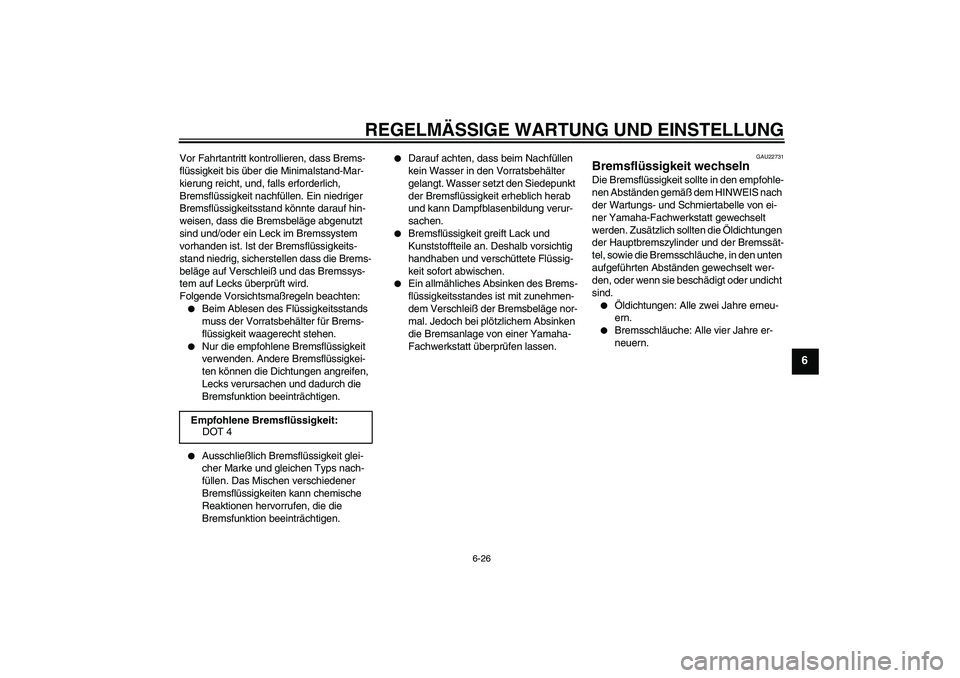

Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf hin-
weisen, dass die Bremsbeläge abgenutzt
sind und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssigkeits-
stand niedrig, sicherstellen dass die Brems-
beläge auf Verschleiß und das Bremssys-
tem auf Lecks überprüft wird.
Folgende Vorsichtsmaßregeln beachten:
Beim Ablesen des Flüssigkeitsstands
muss der Vorratsbehälter für Brems-
flüssigkeit waagerecht stehen.
Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Lecks verursachen und dadurch die
Bremsfunktion beeinträchtigen.
Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.
Darauf achten, dass beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.
Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüssig-
keit sofort abwischen.
Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge nor-
mal. Jedoch bei plötzlichem Absinken
die Bremsanlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22731
Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfohle-
nen Abständen gemäß dem HINWEIS nach
der Wartungs- und Schmiertabelle von ei-
ner Yamaha-Fachwerkstatt gewechselt
werden. Zusätzlich sollten die Öldichtungen
der Hauptbremszylinder und der Bremssät-
tel, sowie die Bremsschläuche, in den unten
aufgeführten Abständen gewechselt wer-
den, oder wenn sie beschädigt oder undicht
sind.
Öldichtungen: Alle zwei Jahre erneu-
ern.
Bremsschläuche: Alle vier Jahre er-
neuern.
Empfohlene Bremsflüssigkeit:
DOT 4
U32DG4G0.book Page 26 Monday, December 14, 2009 9:46 AM
Page 68 of 98

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-27
6
GAU22760

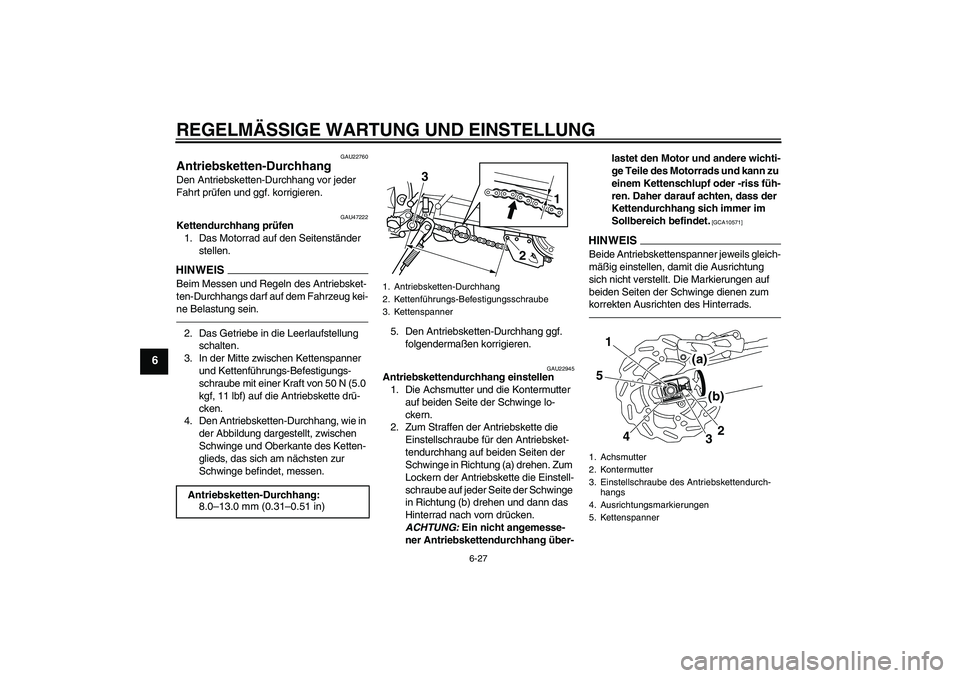

Antriebsketten-Durchhang Den Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU47222
Kettendurchhang prüfen
1. Das Motorrad auf den Seitenständer
stellen.HINWEISBeim Messen und Regeln des Antriebsket-
ten-Durchhangs darf auf dem Fahrzeug kei-
ne Belastung sein.2. Das Getriebe in die Leerlaufstellung
schalten.
3. In der Mitte zwischen Kettenspanner
und Kettenführungs-Befestigungs-
schraube mit einer Kraft von 50 N (5.0
kgf, 11 lbf) auf die Antriebskette drü-
cken.
4. Den Antriebsketten-Durchhang, wie in
der Abbildung dargestellt, zwischen
Schwinge und Oberkante des Ketten-
glieds, das sich am nächsten zur
Schwinge befindet, messen.5. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU22945
Antriebskettendurchhang einstellen
1. Die Achsmutter und die Kontermutter
auf beiden Seite der Schwinge lo-
ckern.
2. Zum Straffen der Antriebskette die
Einstellschraube für den Antriebsket-
tendurchhang auf beiden Seiten der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube auf jeder Seite der Schwinge
in Richtung (b) drehen und dann das
Hinterrad nach vorn drücken.
ACHTUNG: Ein nicht angemesse-
ner Antriebskettendurchhang über-lastet den Motor und andere wichti-
ge Teile des Motorrads und kann zu
einem Kettenschlupf oder -riss füh-
ren. Daher darauf achten, dass der
Kettendurchhang sich immer im
Sollbereich befindet.
[GCA10571]
HINWEISBeide Antriebskettenspanner jeweils gleich-
mäßig einstellen, damit die Ausrichtung
sich nicht verstellt. Die Markierungen auf
beiden Seiten der Schwinge dienen zum
korrekten Ausrichten des Hinterrads.
Antriebsketten-Durchhang:
8.0–13.0 mm (0.31–0.51 in)
1. Antriebsketten-Durchhang
2. Kettenführungs-Befestigungsschraube
3. Kettenspanner
1
3
2
1. Achsmutter
2. Kontermutter
3. Einstellschraube des Antriebskettendurch-
hangs
4. Ausrichtungsmarkierungen
5. Kettenspanner
15
32
4
(b)
(a)
U32DG4G0.book Page 27 Monday, December 14, 2009 9:46 AM
Page 69 of 98

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-28
6

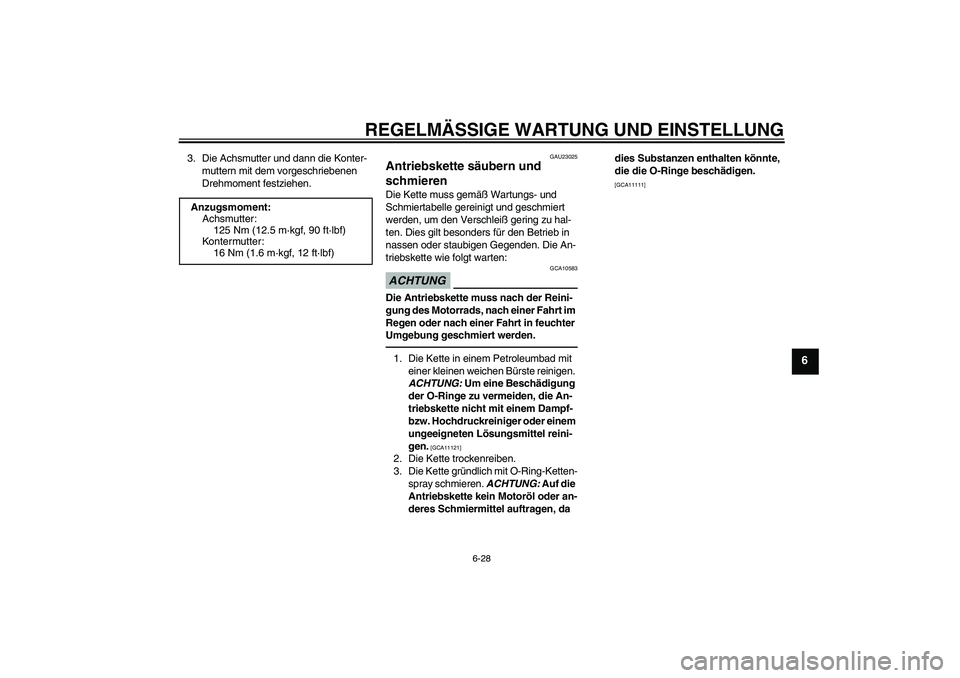

3. Die Achsmutter und dann die Konter-
muttern mit dem vorgeschriebenen
Drehmoment festziehen.
GAU23025
Antriebskette säubern und
schmieren Die Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG
GCA10583
Die Antriebskette muss nach der Reini-
gung des Motorrads, nach einer Fahrt im
Regen oder nach einer Fahrt in feuchter
Umgebung geschmiert werden.1. Die Kette in einem Petroleumbad mit
einer kleinen weichen Bürste reinigen.
ACHTUNG: Um eine Beschädigung
der O-Ringe zu vermeiden, die An-
triebskette nicht mit einem Dampf-
bzw. Hochdruckreiniger oder einem
ungeeigneten Lösungsmittel reini-
gen.
[GCA11121]
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ketten-
spray schmieren. ACHTUNG: Auf die
Antriebskette kein Motoröl oder an-
deres Schmiermittel auftragen, da dies Substanzen enthalten könnte,
die die O-Ringe beschädigen.
[GCA11111]
Anzugsmoment:
Achsmutter:
125 Nm (12.5 m·kgf, 90 ft·lbf)
Kontermutter:
16 Nm (1.6 m·kgf, 12 ft·lbf)
U32DG4G0.book Page 28 Monday, December 14, 2009 9:46 AM
Page 70 of 98

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-29
6
GAU23101

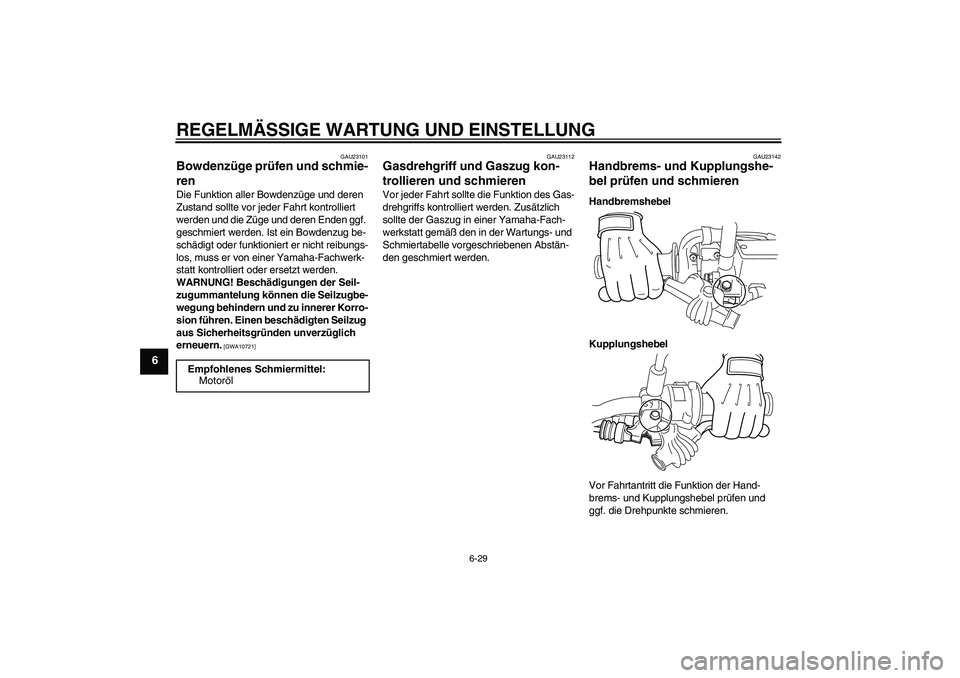

Bowdenzüge prüfen und schmie-
ren Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer Yamaha-Fachwerk-
statt kontrolliert oder ersetzt werden.
WARNUNG! Beschädigungen der Seil-
zugummantelung können die Seilzugbe-
wegung behindern und zu innerer Korro-
sion führen. Einen beschädigten Seilzug
aus Sicherheitsgründen unverzüglich
erneuern.
[GWA10721]GAU23112
Gasdrehgriff und Gaszug kon-
trollieren und schmieren Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
GAU23142
Handbrems- und Kupplungshe-
bel prüfen und schmieren Handbremshebel
Kupplungshebel
Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren. Empfohlenes Schmiermittel:
Motoröl
U32DG4G0.book Page 29 Monday, December 14, 2009 9:46 AM
Page 71 of 98
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-30
6
GAU23182

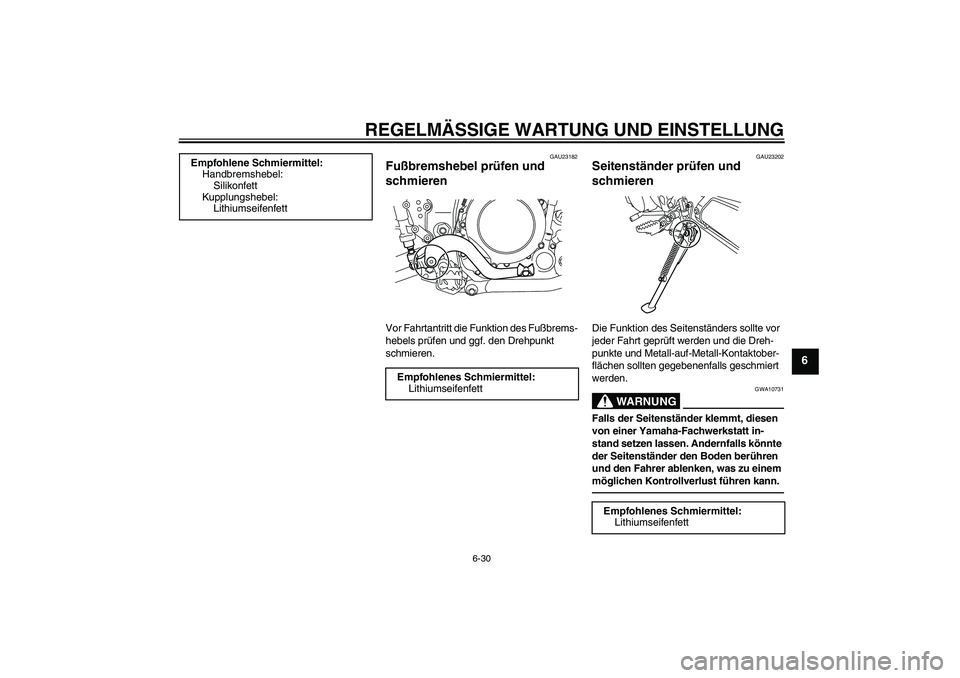

Fußbremshebel prüfen und
schmieren Vor Fahrtantritt die Funktion des Fußbrems-
hebels prüfen und ggf. den Drehpunkt
schmieren.
GAU23202
Seitenständer prüfen und
schmieren Die Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10731
Falls der Seitenständer klemmt, diesen
von einer Yamaha-Fachwerkstatt in-
stand setzen lassen. Andernfalls könnte
der Seitenständer den Boden berühren
und den Fahrer ablenken, was zu einem
möglichen Kontrollverlust führen kann.
Empfohlene Schmiermittel:
Handbremshebel:
Silikonfett
Kupplungshebel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
U32DG4G0.book Page 30 Monday, December 14, 2009 9:46 AM
Page 72 of 98

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-31
6
GAUM1651

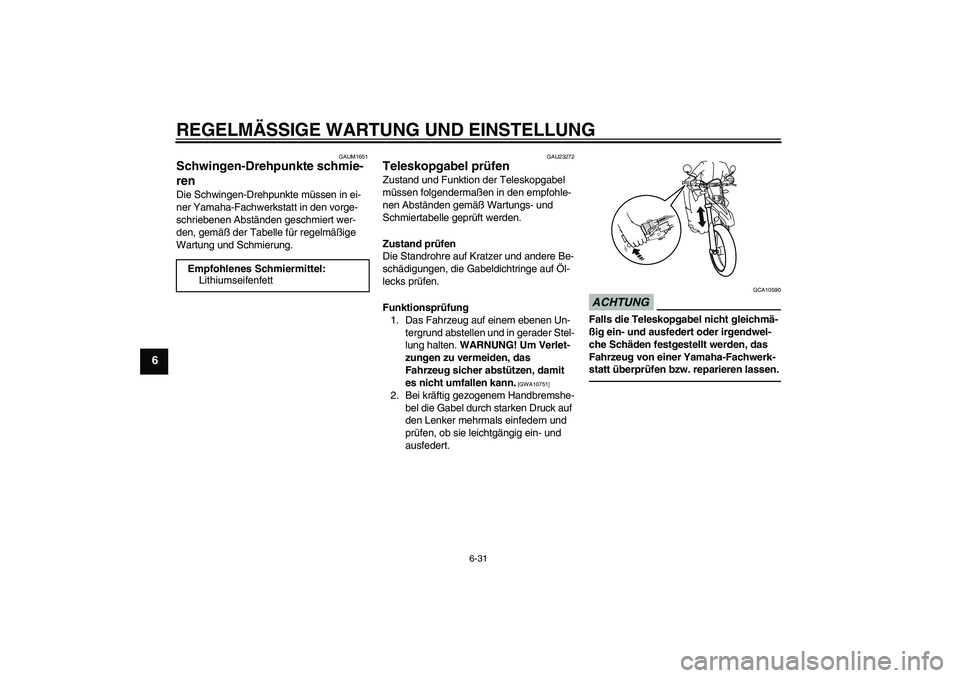

Schwingen-Drehpunkte schmie-
ren Die Schwingen-Drehpunkte müssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abständen geschmiert wer-
den, gemäß der Tabelle für regelmäßige
Wartung und Schmierung.
GAU23272
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Standrohre auf Kratzer und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten. WARNUNG! Um Verlet-
zungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10751]
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen bzw. reparieren lassen.
Empfohlenes Schmiermittel:
Lithiumseifenfett
U32DG4G0.book Page 31 Monday, December 14, 2009 9:46 AM
