2010 YAMAHA WR 250R Betriebsanleitungen (in German)

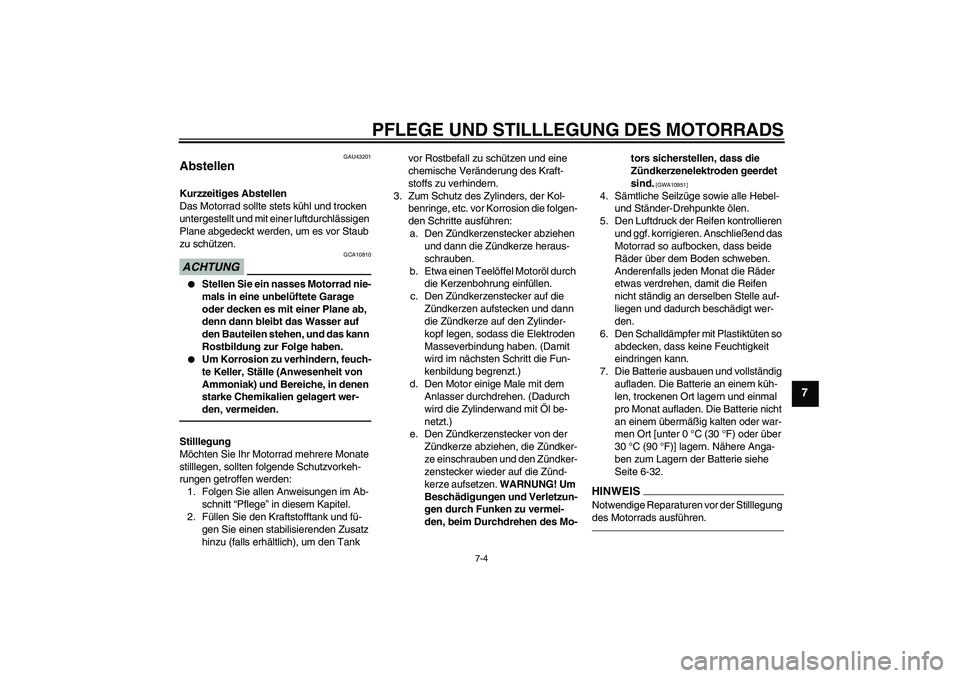

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-4
7
GAU43201
Abstellen Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.ACHTUNG
GCA10810


Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.


Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-
den, vermeiden.
Stilllegung
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden:
1. Folgen Sie allen Anweisungen im Ab-
schnitt “Pflege” in diesem Kapitel.
2. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz des Zylinders, der Kol-
benringe, etc. vor Korrosion die folgen-
den Schritte ausführen:
a. Den Zündkerzenstecker abziehen
und dann die Zündkerze heraus-
schrauben.
b. Etwa einen Teelöffel Motoröl durch
die Kerzenbohrung einfüllen.
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
e. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zündker-
ze einschrauben und den Zündker-
zenstecker wieder auf die Zünd-
kerze aufsetzen. WARNUNG! Um
Beschädigungen und Verletzun-
gen durch Funken zu vermei-
den, beim Durchdrehen des Mo-tors sicherstellen, dass die
Zündkerzenelektroden geerdet
sind.
[GWA10951]
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, dass beide
Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-32.HINWEISNotwendige Reparaturen vor der Stilllegung
des Motorrads ausführen.
U32DG4G0.book Page 4 Monday, December 14, 2009 9:46 AM

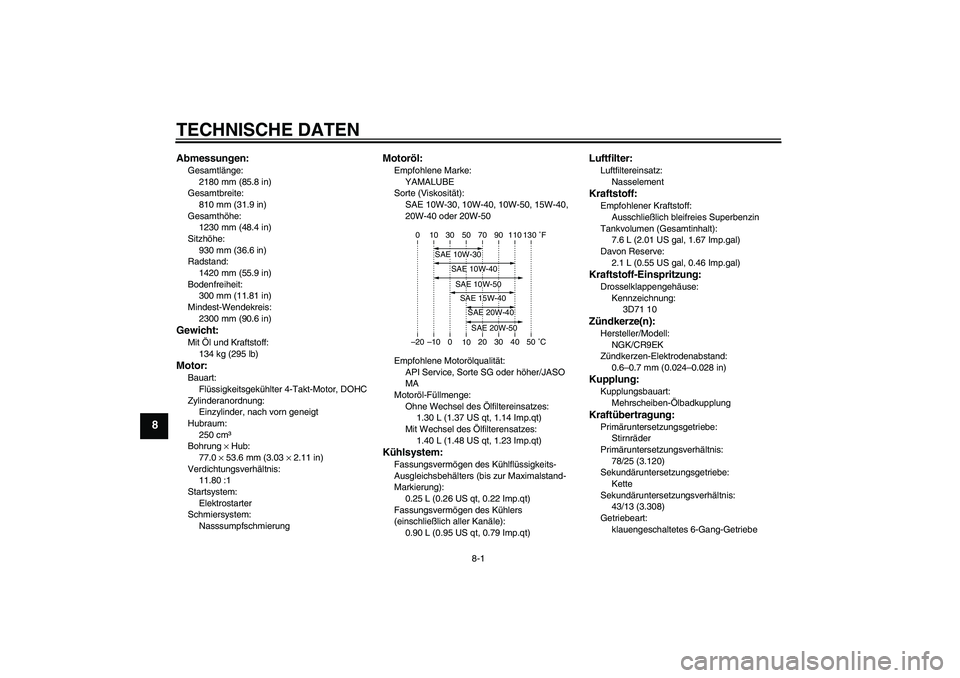

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2180 mm (85.8 in)
Gesamtbreite:
810 mm (31.9 in)
Gesamthöhe:
1230 mm (48.4 in)
Sitzhöhe:
930 mm (36.6 in)
Radstand:
1420 mm (55.9 in)
Bodenfreiheit:
300 mm (11.81 in)
Mindest-Wendekreis:
2300 mm (90.6 in)Gewicht:Mit Öl und Kraftstoff:
134 kg (295 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
250 cm³
Bohrung × Hub:
77.0 × 53.6 mm (3.03 × 2.11 in)
Verdichtungsverhältnis:
11.80 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:
YAMALUBE
Sorte (Viskosität):
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oder 20W-50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel des Ölfiltereinsatzes:
1.30 L (1.37 US qt, 1.14 Imp.qt)
Mit Wechsel des Ölfilterensatzes:
1.40 L (1.48 US qt, 1.23 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
0.90 L (0.95 US qt, 0.79 Imp.qt)
Luftfilter:Luftfiltereinsatz:
NasselementKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Superbenzin
Tankvolumen (Gesamtinhalt):
7.6 L (2.01 US gal, 1.67 Imp.gal)
Davon Reserve:
2.1 L (0.55 US gal, 0.46 Imp.gal)Kraftstoff-Einspritzung:Drosselklappengehäuse:
Kennzeichnung:
3D71 10Zündkerze(n):Hersteller/Modell:
NGK/CR9EK
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
78/25 (3.120)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
43/13 (3.308)
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U32DG4G0.book Page 1 Monday, December 14, 2009 9:46 AM

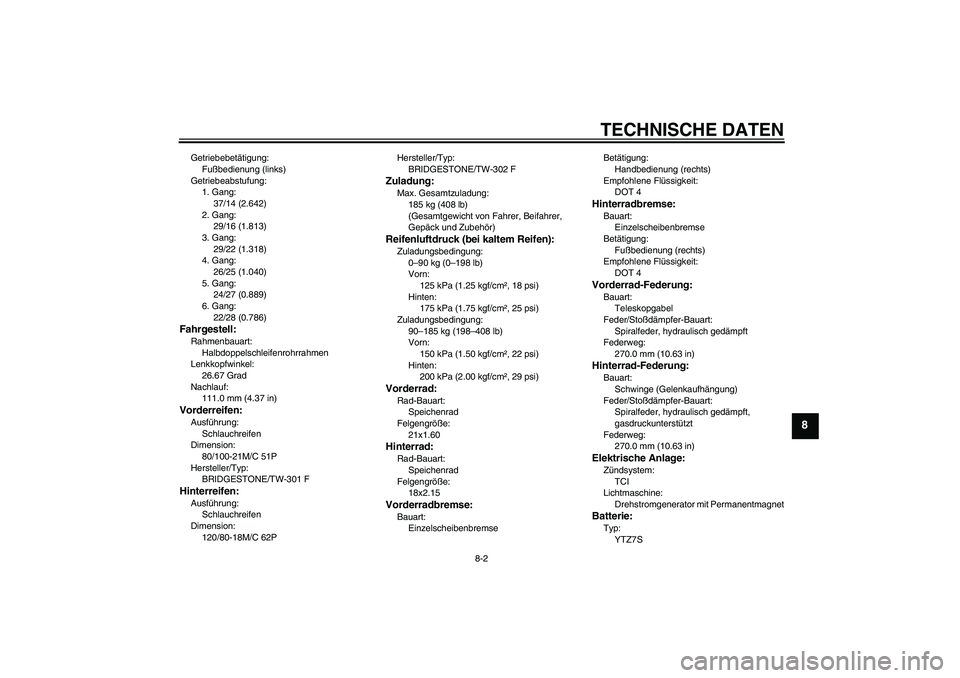

TECHNISCHE DATEN
8-2
8
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
37/14 (2.642)
2. Gang:
29/16 (1.813)
3. Gang:
29/22 (1.318)
4. Gang:
26/25 (1.040)
5. Gang:
24/27 (0.889)
6. Gang:
22/28 (0.786)Fahrgestell:Rahmenbauart:
Halbdoppelschleifenrohrrahmen
Lenkkopfwinkel:
26.67 Grad
Nachlauf:
111.0 mm (4.37 in)Vorderreifen:Ausführung:
Schlauchreifen
Dimension:
80/100-21M/C 51P
Hersteller/Typ:
BRIDGESTONE/TW-301 FHinterreifen:Ausführung:
Schlauchreifen
Dimension:
120/80-18M/C 62PHersteller/Typ:
BRIDGESTONE/TW-302 F
Zuladung:Max. Gesamtzuladung:
185 kg (408 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
125 kPa (1.25 kgf/cm², 18 psi)
Hinten:
175 kPa (1.75 kgf/cm², 25 psi)
Zuladungsbedingung:
90–185 kg (198–408 lb)
Vorn:
150 kPa (1.50 kgf/cm², 22 psi)
Hinten:
200 kPa (2.00 kgf/cm², 29 psi)Vorderrad:Rad-Bauart:
Speichenrad
Felgengröße:
21x1.60Hinterrad:Rad-Bauart:
Speichenrad
Felgengröße:
18x2.15Vorderradbremse:Bauart:
EinzelscheibenbremseBetätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
270.0 mm (10.63 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
270.0 mm (10.63 in)Elektrische Anlage:Zündsystem:
TCI
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
YTZ7S
U32DG4G0.book Page 2 Monday, December 14, 2009 9:46 AM

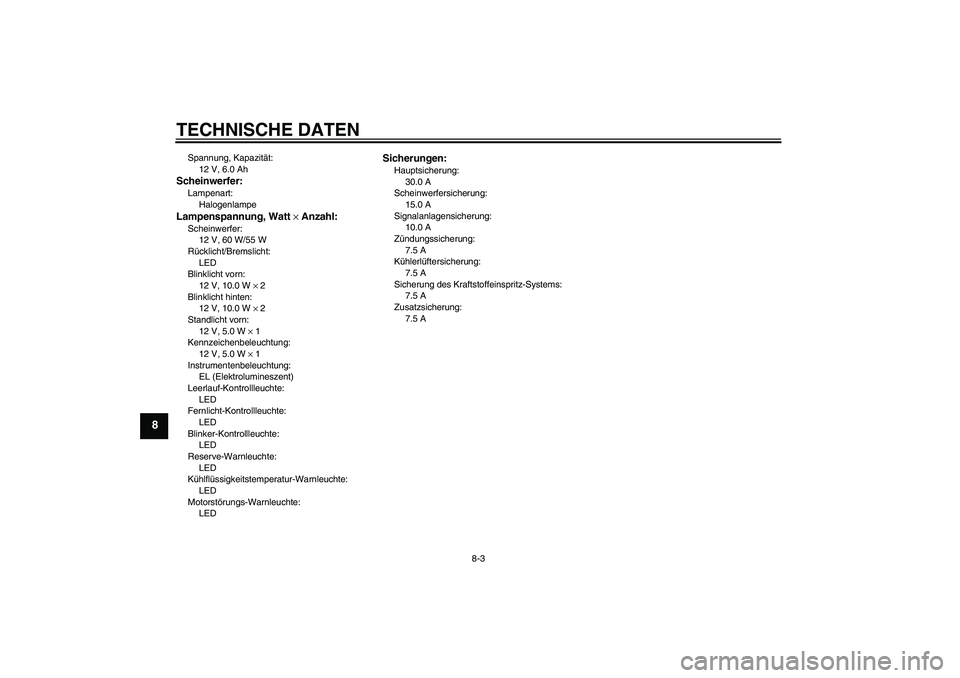

TECHNISCHE DATEN
8-3
8
Spannung, Kapazität:
12 V, 6.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55 W
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 1
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
EL (Elektrolumineszent)
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Blinker-Kontrollleuchte:
LED
Reserve-Warnleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Sicherungen:Hauptsicherung:
30.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
7.5 A
Kühlerlüftersicherung:
7.5 A
Sicherung des Kraftstoffeinspritz-Systems:
7.5 A
Zusatzsicherung:
7.5 A
U32DG4G0.book Page 3 Monday, December 14, 2009 9:46 AM

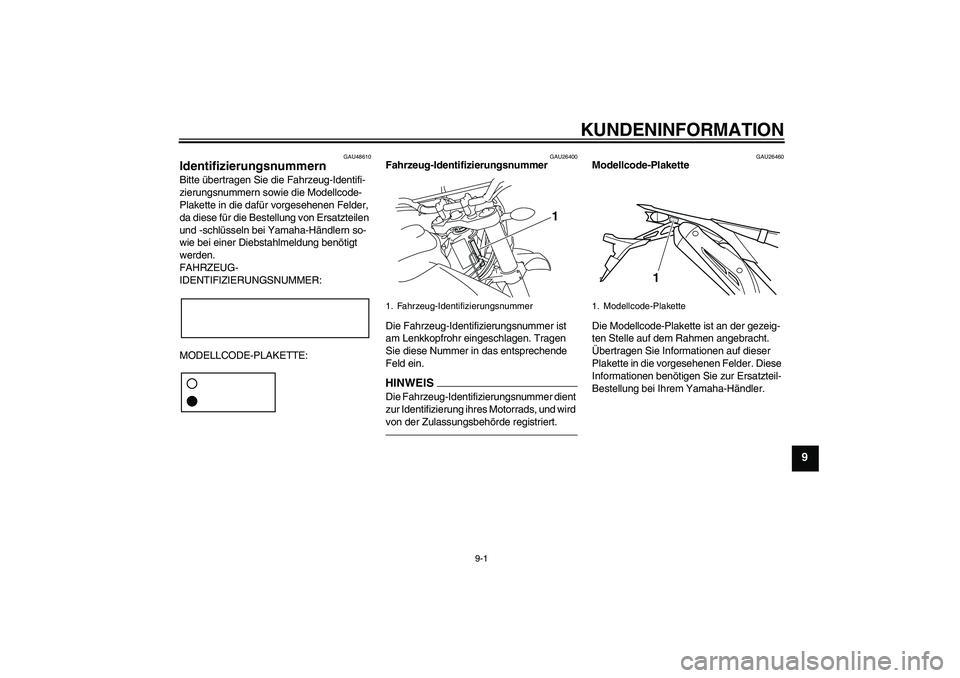

KUNDENINFORMATION
9-1
9
GAU48610
Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
GAU26460
Modellcode-Plakette
Die Modellcode-Plakette ist an der gezeig-
ten Stelle auf dem Rahmen angebracht.
Übertragen Sie Informationen auf dieser
Plakette in die vorgesehenen Felder. Diese
Informationen benötigen Sie zur Ersatzteil-
Bestellung bei Ihrem Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1
1. Modellcode-Plakette
1
U32DG4G0.book Page 1 Monday, December 14, 2009 9:46 AM

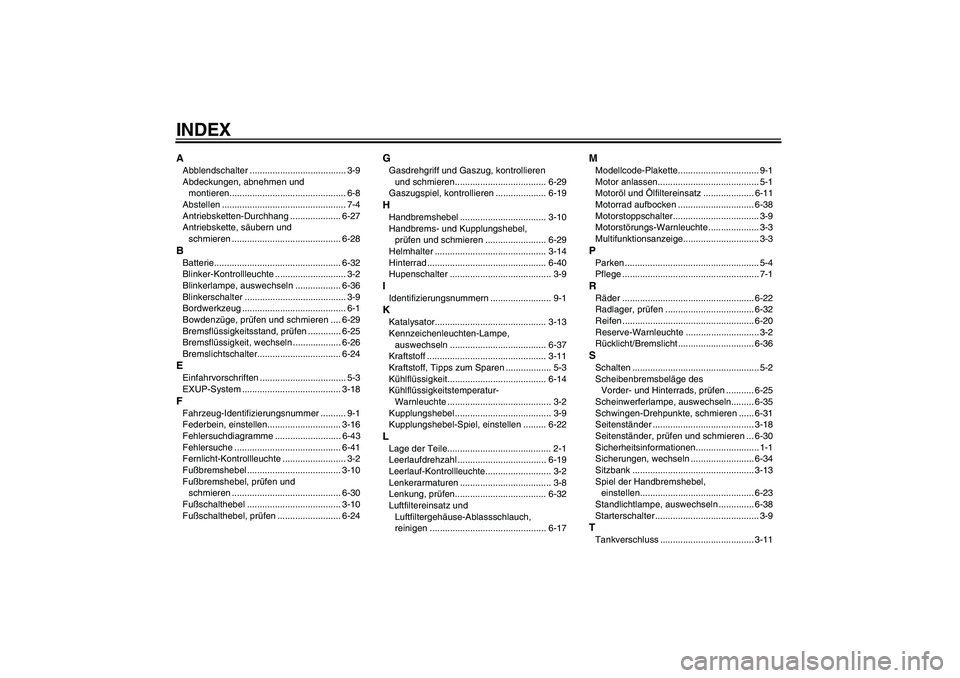

INDEXAAbblendschalter ...................................... 3-9
Abdeckungen, abnehmen und
montieren.............................................. 6-8
Abstellen ................................................. 7-4
Antriebsketten-Durchhang .................... 6-27
Antriebskette, säubern und
schmieren ........................................... 6-28BBatterie.................................................. 6-32
Blinker-Kontrollleuchte ............................ 3-2
Blinkerlampe, auswechseln .................. 6-36
Blinkerschalter ........................................ 3-9
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-29
Bremsflüssigkeitsstand, prüfen ............. 6-25
Bremsflüssigkeit, wechseln ................... 6-26
Bremslichtschalter................................. 6-24EEinfahrvorschriften .................................. 5-3
EXUP-System ....................................... 3-18FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen............................. 3-16
Fehlersuchdiagramme .......................... 6-43
Fehlersuche .......................................... 6-41
Fernlicht-Kontrollleuchte ......................... 3-2
Fußbremshebel ..................................... 3-10
Fußbremshebel, prüfen und
schmieren ........................................... 6-30
Fußschalthebel ..................................... 3-10
Fußschalthebel, prüfen ......................... 6-24
GGasdrehgriff und Gaszug, kontrollieren
und schmieren.................................... 6-29
Gaszugspiel, kontrollieren .................... 6-19HHandbremshebel .................................. 3-10
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-29
Helmhalter ............................................ 3-14
Hinterrad ............................................... 6-40
Hupenschalter ........................................ 3-9IIdentifizierungsnummern ........................ 9-1KKatalysator............................................ 3-13
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-37
Kraftstoff ............................................... 3-11
Kraftstoff, Tipps zum Sparen .................. 5-3
Kühlflüssigkeit....................................... 6-14
Kühlflüssigkeitstemperatur-
Warnleuchte ......................................... 3-2
Kupplungshebel ...................................... 3-9
Kupplungshebel-Spiel, einstellen ......... 6-22LLage der Teile......................................... 2-1
Leerlaufdrehzahl ................................... 6-19
Leerlauf-Kontrollleuchte.......................... 3-2
Lenkerarmaturen .................................... 3-8
Lenkung, prüfen.................................... 6-32
Luftfiltereinsatz und
Luftfiltergehäuse-Ablassschlauch,
reinigen .............................................. 6-17
MModellcode-Plakette................................ 9-1
Motor anlassen........................................ 5-1
Motoröl und Ölfiltereinsatz .................... 6-11
Motorrad aufbocken .............................. 6-38
Motorstoppschalter.................................. 3-9
Motorstörungs-Warnleuchte .................... 3-3
Multifunktionsanzeige.............................. 3-3PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-22
Radlager, prüfen ................................... 6-32
Reifen .................................................... 6-20
Reserve-Warnleuchte ............................. 3-2
Rücklicht/Bremslicht .............................. 6-36SSchalten .................................................. 5-2
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen ........... 6-25
Scheinwerferlampe, auswechseln......... 6-35
Schwingen-Drehpunkte, schmieren ...... 6-31
Seitenständer ........................................ 3-18
Seitenständer, prüfen und schmieren ... 6-30
Sicherheitsinformationen......................... 1-1
Sicherungen, wechseln ......................... 6-34
Sitzbank ................................................ 3-13
Spiel der Handbremshebel,
einstellen............................................. 6-23
Standlichtlampe, auswechseln .............. 6-38
Starterschalter ......................................... 3-9TTankverschluss ..................................... 3-11
U32DG4G0.book Page 1 Monday, December 14, 2009 9:46 AM

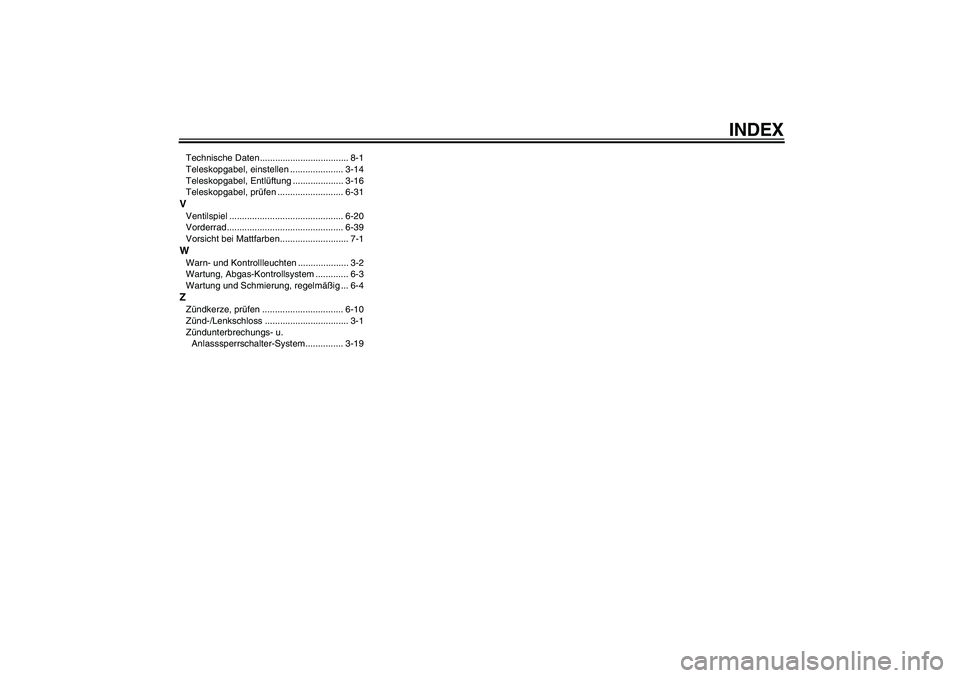

INDEX
Technische Daten................................... 8-1
Teleskopgabel, einstellen ..................... 3-14
Teleskopgabel, Entlüftung .................... 3-16
Teleskopgabel, prüfen .......................... 6-31VVentilspiel ............................................. 6-20
Vorderrad.............................................. 6-39
Vorsicht bei Mattfarben........................... 7-1WWarn- und Kontrollleuchten .................... 3-2
Wartung, Abgas-Kontrollsystem ............. 6-3
Wartung und Schmierung, regelmäßig ... 6-4ZZündkerze, prüfen ................................ 6-10
Zünd-/Lenkschloss ................................. 3-1
Zündunterbrechungs- u.
Anlasssperrschalter-System............... 3-19
U32DG4G0.book Page 2 Monday, December 14, 2009 9:46 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
