2010 YAMAHA WR 250R Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

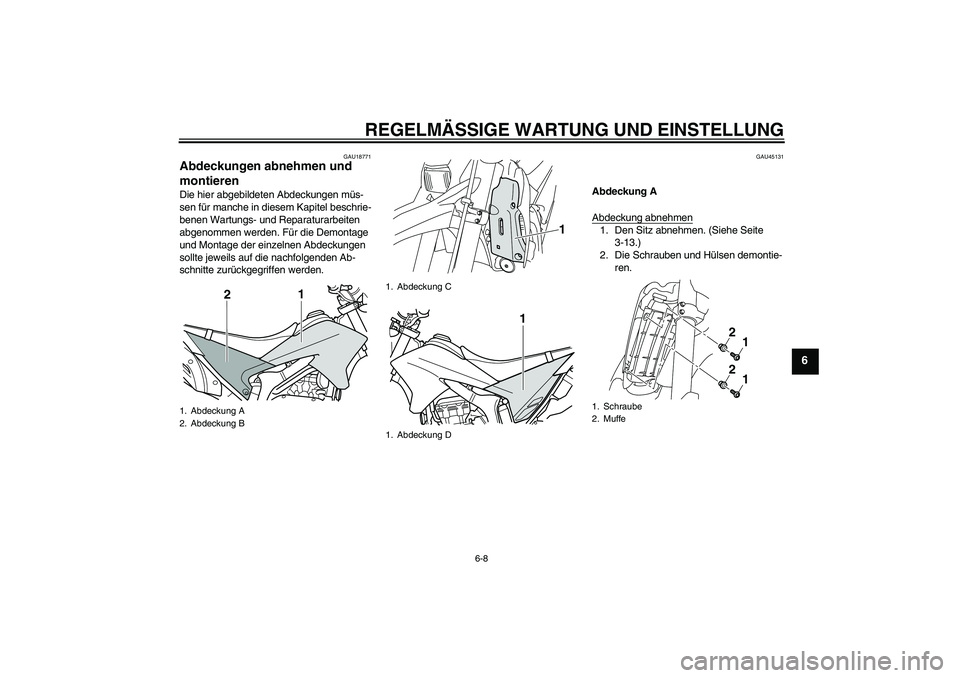

6-8
6
GAU18771
Abdeckungen abnehmen und
montieren Die hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Abdeckungen
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU45131
Abdeckung A
Abdeckung abnehmen1. Den Sitz abnehmen. (Siehe Seite
3-13.)
2. Die Schrauben und Hülsen demontie-
ren.
1. Abdeckung A
2. Abdeckung B
1
2
1. Abdeckung C
1. Abdeckung D
1
1
1. Schraube
2. Muffe
2
1
2
1
U32DG4G0.book Page 8 Monday, December 14, 2009 9:46 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

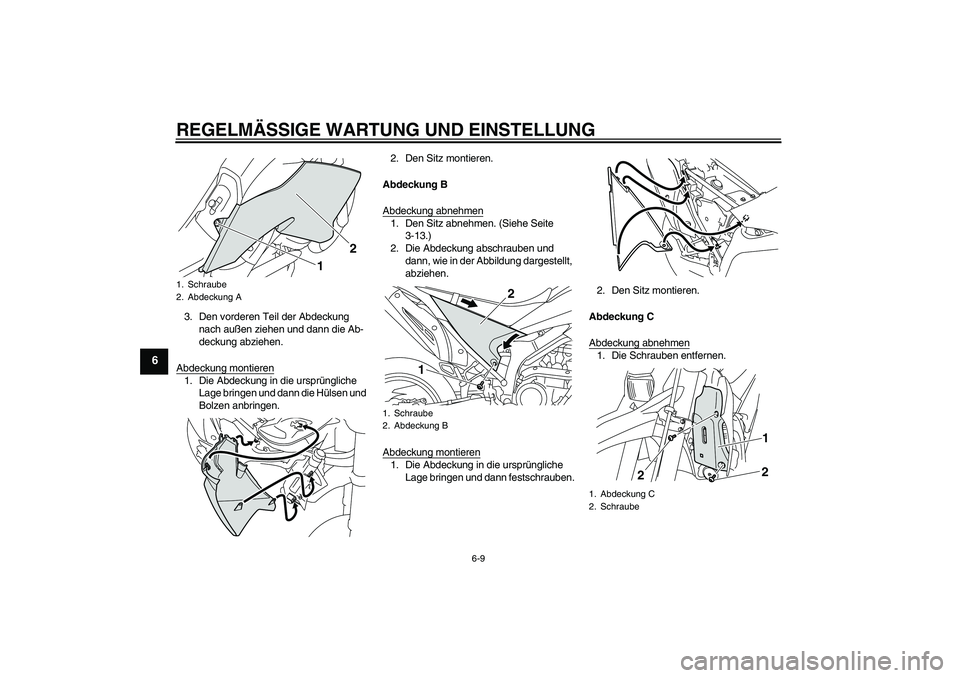

6-9
6
3. Den vorderen Teil der Abdeckung
nach außen ziehen und dann die Ab-
deckung abziehen.
Abdeckung montieren1. Die Abdeckung in die ursprüngliche
Lage bringen und dann die Hülsen und
Bolzen anbringen.2. Den Sitz montieren.
Abdeckung B
Abdeckung abnehmen
1. Den Sitz abnehmen. (Siehe Seite
3-13.)
2. Die Abdeckung abschrauben und
dann, wie in der Abbildung dargestellt,
abziehen.
Abdeckung montieren1. Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrauben.2. Den Sitz montieren.
Abdeckung C
Abdeckung abnehmen
1. Die Schrauben entfernen.
1. Schraube
2. Abdeckung A
1
2
1. Schraube
2. Abdeckung B
12
1. Abdeckung C
2. Schraube
12
2
U32DG4G0.book Page 9 Monday, December 14, 2009 9:46 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

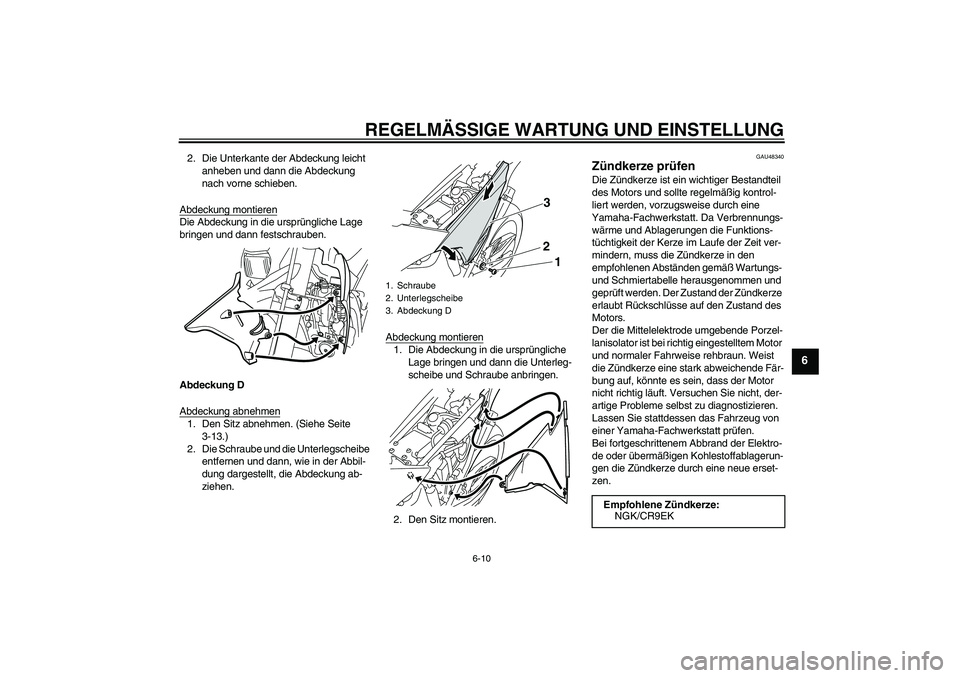

6-10
6
2. Die Unterkante der Abdeckung leicht
anheben und dann die Abdeckung
nach vorne schieben.
Abdeckung montierenDie Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
Abdeckung D
Abdeckung abnehmen1. Den Sitz abnehmen. (Siehe Seite
3-13.)
2. Die Schraube und die Unterlegscheibe
entfernen und dann, wie in der Abbil-
dung dargestellt, die Abdeckung ab-
ziehen.Abdeckung montieren
1. Die Abdeckung in die ursprüngliche
Lage bringen und dann die Unterleg-
scheibe und Schraube anbringen.
2. Den Sitz montieren.
GAU48340
Zündkerze prüfen Die Zündkerze ist ein wichtiger Bestandteil
des Motors und sollte regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerze im Laufe der Zeit ver-
mindern, muss die Zündkerze in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündkerze
erlaubt Rückschlüsse auf den Zustand des
Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator ist bei richtig eingestelltem Motor
und normaler Fahrweise rehbraun. Weist
die Zündkerze eine stark abweichende Fär-
bung auf, könnte es sein, dass der Motor
nicht richtig läuft. Versuchen Sie nicht, der-
artige Probleme selbst zu diagnostizieren.
Lassen Sie stattdessen das Fahrzeug von
einer Yamaha-Fachwerkstatt prüfen.
Bei fortgeschrittenem Abbrand der Elektro-
de oder übermäßigen Kohlestoffablagerun-
gen die Zündkerze durch eine neue erset-
zen.
1. Schraube
2. Unterlegscheibe
3. Abdeckung D
3
2
1
Empfohlene Zündkerze:
NGK/CR9EK
U32DG4G0.book Page 10 Monday, December 14, 2009 9:46 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

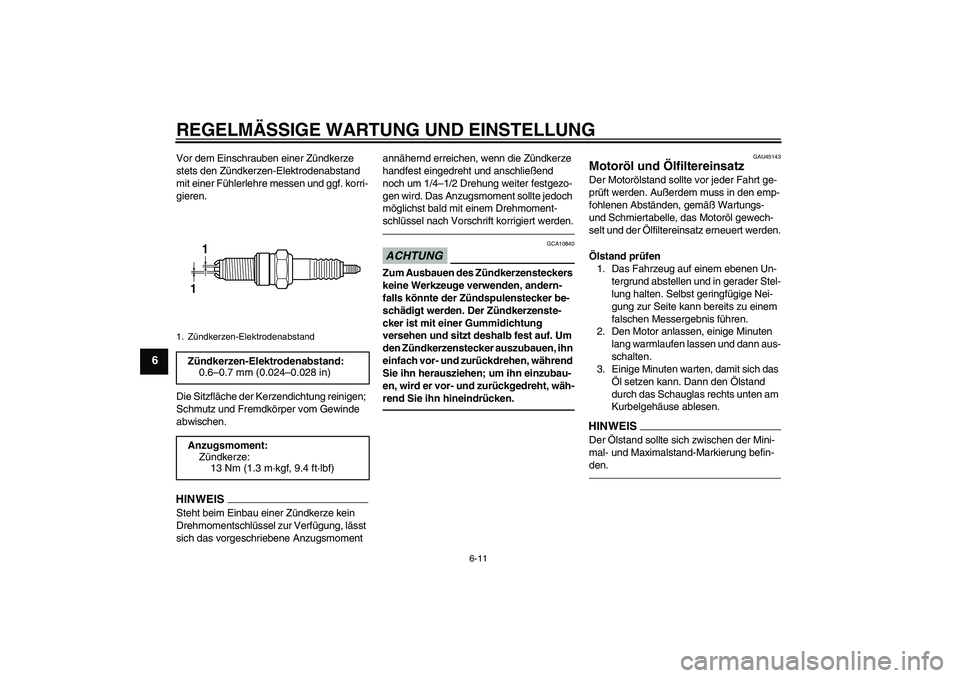

6-11
6
Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
ACHTUNG
GCA10840
Zum Ausbauen des Zündkerzensteckers
keine Werkzeuge verwenden, andern-
falls könnte der Zündspulenstecker be-
schädigt werden. Der Zündkerzenste-
cker ist mit einer Gummidichtung
versehen und sitzt deshalb fest auf. Um
den Zündkerzenstecker auszubauen, ihn
einfach vor- und zurückdrehen, während
Sie ihn herausziehen; um ihn einzubau-
en, wird er vor- und zurückgedreht, wäh-
rend Sie ihn hineindrücken.
GAU45143
Motoröl und Ölfiltereinsatz Der Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss in den emp-
fohlenen Abständen, gemäß Wartungs-
und Schmiertabelle, das Motoröl gewech-
selt und der Ölfiltereinsatz erneuert werden.
Ölstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten. Selbst geringfügige Nei-
gung zur Seite kann bereits zu einem
falschen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Ölstand
durch das Schauglas rechts unten am
Kurbelgehäuse ablesen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
Anzugsmoment:
Zündkerze:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)11
U32DG4G0.book Page 11 Monday, December 14, 2009 9:46 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

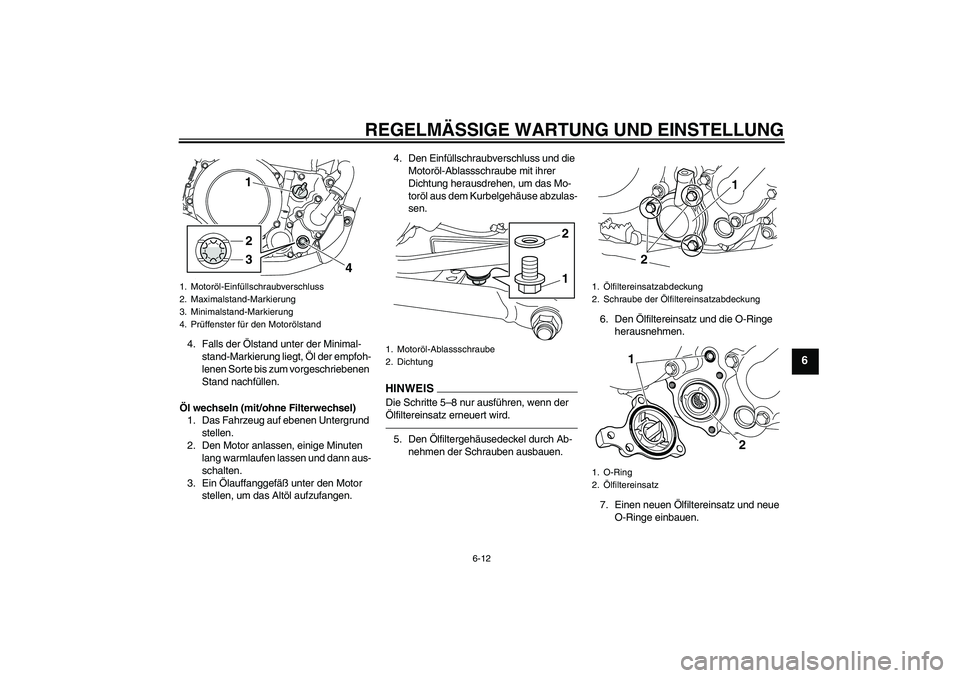

6-12
6
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
Öl wechseln (mit/ohne Filterwechsel)
1. Das Fahrzeug auf ebenen Untergrund
stellen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.4. Den Einfüllschraubverschluss und die
Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Mo-
toröl aus dem Kurbelgehäuse abzulas-
sen.
HINWEI
S
Die Schritte 5–8 nur ausführen, wenn der
Ölfiltereinsatz erneuert wird.5. Den Ölfiltergehäusedeckel durch Ab-
nehmen der Schrauben ausbauen.6. Den Ölfiltereinsatz und die O-Ringe
herausnehmen.
7. Einen neuen Ölfiltereinsatz und neue
O-Ringe einbauen.
1. Motoröl-Einfüllschraubverschluss
2. Maximalstand-Markierung
3. Minimalstand-Markierung
4. Prüffenster für den Motorölstand
1
2
3
4
1. Motoröl-Ablassschraube
2. Dichtung
12
1.Ölfiltereinsatzabdeckung
2. Schraube der Ölfiltereinsatzabdeckung
1. O-Ring
2.Ölfiltereinsatz
1
2
1
2
U32DG4G0.book Page 12 Monday, December 14, 2009 9:46 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

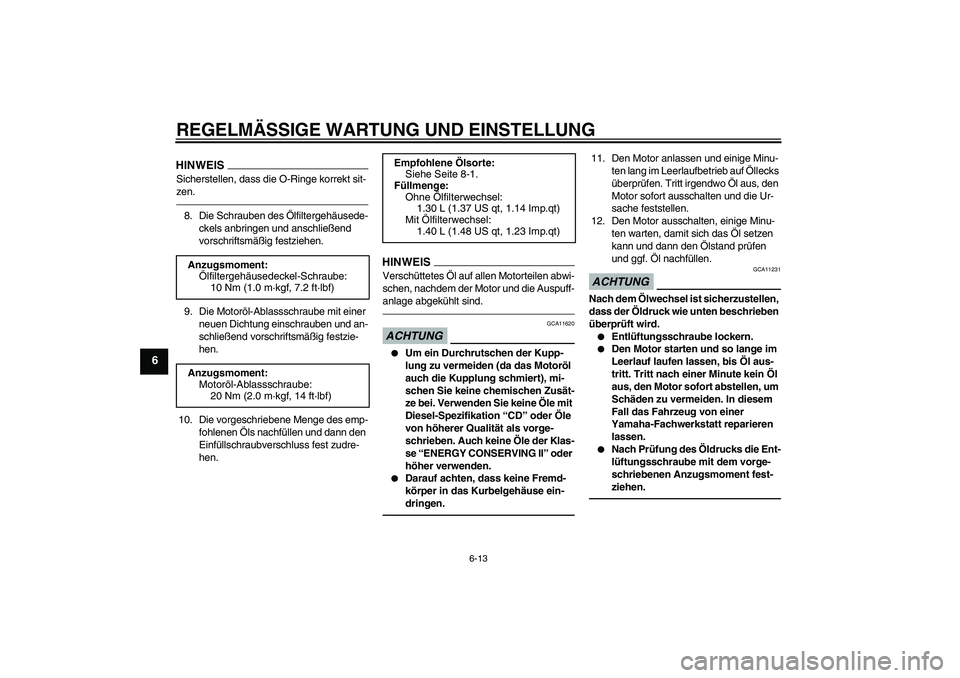

6-13
6
HINWEISSicherstellen, dass die O-Ringe korrekt sit-
zen.8. Die Schrauben des Ölfiltergehäusede-
ckels anbringen und anschließend
vorschriftsmäßig festziehen.
9. Die Motoröl-Ablassschraube mit einer
neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.
10. Die vorgeschriebene Menge des emp-
fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
HINWEI
S
Verschüttetes Öl auf allen Motorteilen abwi-
schen, nachdem der Motor und die Auspuff-
anlage abgekühlt sind.ACHTUNG
GCA11620


Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.


Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.
11. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
12. Den Motor ausschalten, einige Minu-
ten warten, damit sich das Öl setzen
kann und dann den Ölstand prüfen
und ggf. Öl nachfüllen.ACHTUNG
GCA11231
Nach dem Ölwechsel ist sicherzustellen,
dass der Öldruck wie unten beschrieben
überprüft wird.

Entlüftungsschraube lockern.


Den Motor starten und so lange im
Leerlauf laufen lassen, bis Öl aus-
tritt. Tritt nach einer Minute kein Öl
aus, den Motor sofort abstellen, um
Schäden zu vermeiden. In diesem
Fall das Fahrzeug von einer
Yamaha-Fachwerkstatt reparieren
lassen.


Nach Prüfung des Öldrucks die Ent-
lüftungsschraube mit dem vorge-
schriebenen Anzugsmoment fest-
ziehen.
Anzugsmoment:
Ölfiltergehäusedeckel-Schraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Anzugsmoment:
Motoröl-Ablassschraube:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ohne Ölfilterwechsel:
1.30 L (1.37 US qt, 1.14 Imp.qt)
Mit Ölfilterwechsel:
1.40 L (1.48 US qt, 1.23 Imp.qt)
U32DG4G0.book Page 13 Monday, December 14, 2009 9:46 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

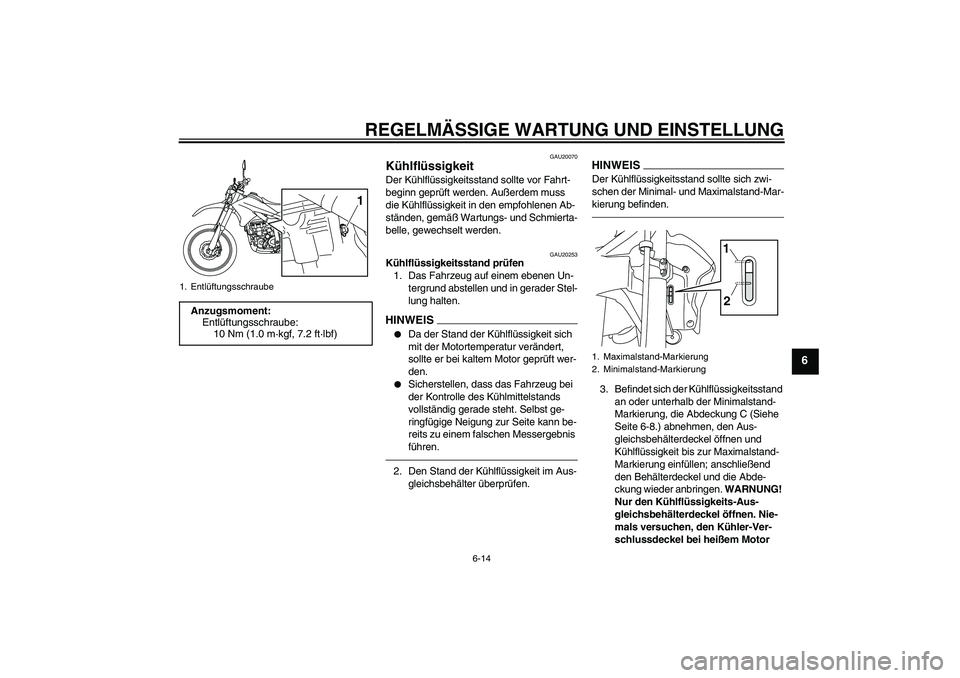

6-14
6
GAU20070
Kühlflüssigkeit Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAU20253
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEI
S


Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.


Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.
2. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen.
HINWEISDer Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-
kierung befinden.3. Befindet sich der Kühlflüssigkeitsstand
an oder unterhalb der Minimalstand-
Markierung, die Abdeckung C (Siehe
Seite 6-8.) abnehmen, den Aus-
gleichsbehälterdeckel öffnen und
Kühlflüssigkeit bis zur Maximalstand-
Markierung einfüllen; anschließend
den Behälterdeckel und die Abde-
ckung wieder anbringen. WARNUNG!
Nur den Kühlflüssigkeits-Aus-
gleichsbehälterdeckel öffnen. Nie-
mals versuchen, den Kühler-Ver-
schlussdeckel bei heißem Motor
1. EntlüftungsschraubeAnzugsmoment:
Entlüftungsschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
1. Maximalstand-Markierung
2. Minimalstand-Markierung
1
2
U32DG4G0.book Page 14 Monday, December 14, 2009 9:46 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

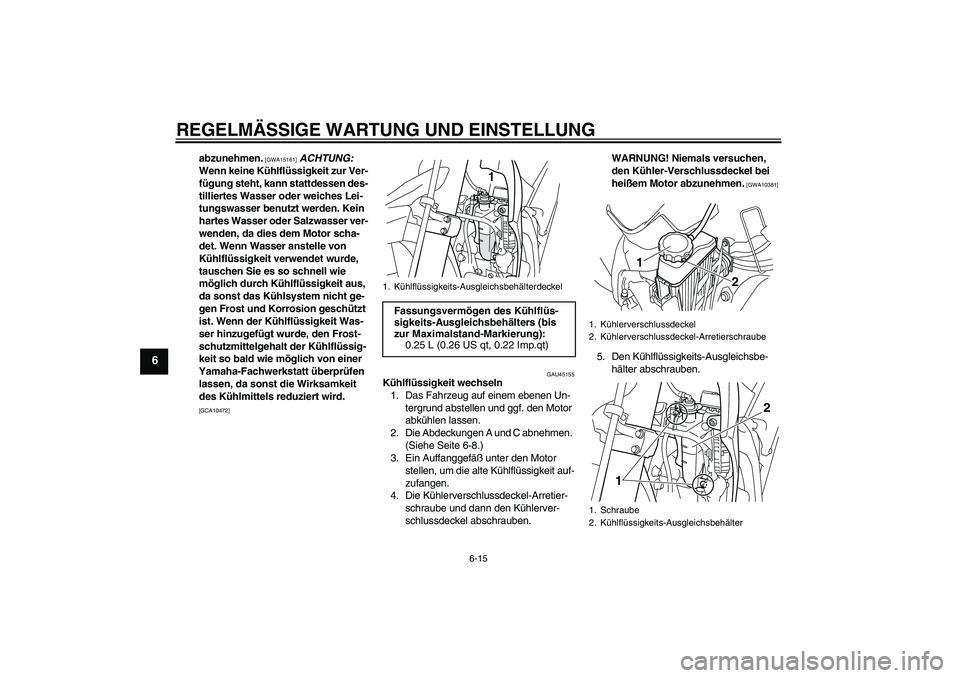

6-15
6
abzunehmen.
[GWA15161]
ACHTUNG:
Wenn keine Kühlflüssigkeit zur Ver-
fügung steht, kann stattdessen des-
tilliertes Wasser oder weiches Lei-
tungswasser benutzt werden. Kein
hartes Wasser oder Salzwasser ver-
wenden, da dies dem Motor scha-
det. Wenn Wasser anstelle von
Kühlflüssigkeit verwendet wurde,
tauschen Sie es so schnell wie
möglich durch Kühlflüssigkeit aus,
da sonst das Kühlsystem nicht ge-
gen Frost und Korrosion geschützt
ist. Wenn der Kühlflüssigkeit Was-
ser hinzugefügt wurde, den Frost-
schutzmittelgehalt der Kühlflüssig-
keit so bald wie möglich von einer
Yamaha-Fachwerkstatt überprüfen
lassen, da sonst die Wirksamkeit
des Kühlmittels reduziert wird.

[GCA10472]GAU45155
Kühlflüssigkeit wechseln
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und ggf. den Motor
abkühlen lassen.
2. Die Abdeckungen A und C abnehmen.
(Siehe Seite 6-8.)
3. Ein Auffanggefäß unter den Motor
stellen, um die alte Kühlflüssigkeit auf-
zufangen.
4. Die Kühlerverschlussdeckel-Arretier-
schraube und dann den Kühlerver-
schlussdeckel abschrauben. WARNUNG! Niemals versuchen,
den Kühler-Verschlussdeckel bei
heißem Motor abzunehmen.
[GWA10381]
5. Den Kühlflüssigkeits-Ausgleichsbe-
hälter abschrauben.
1. Kühlflüssigkeits-AusgleichsbehälterdeckelFassungsvermögen des Kühlflüs-
sigkeits-Ausgleichsbehälters (bis
zur Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1
1. Kühlerverschlussdeckel
2. Kühlerverschlussdeckel-Arretierschraube
1. Schraube
2. Kühlflüssigkeits-Ausgleichsbehälter
2 1
12
U32DG4G0.book Page 15 Monday, December 14, 2009 9:46 AM
