2010 YAMAHA WR 250R Betriebsanleitungen (in German)

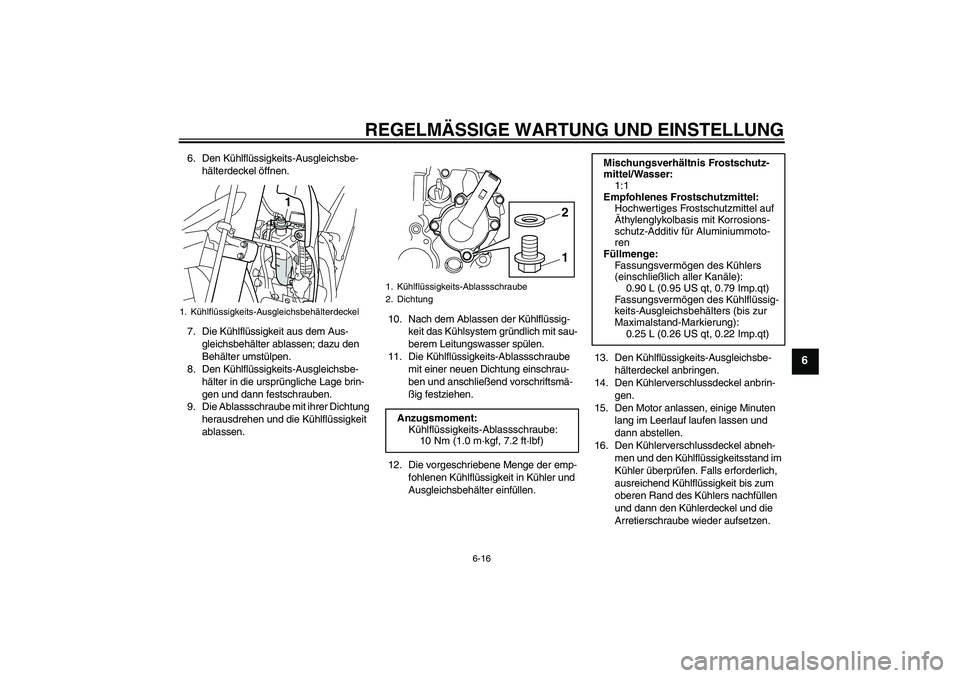

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-16
6
6. Den Kühlflüssigkeits-Ausgleichsbe-
hälterdeckel öffnen.
7. Die Kühlflüssigkeit aus dem Aus-
gleichsbehälter ablassen; dazu den
Behälter umstülpen.
8. Den Kühlflüssigkeits-Ausgleichsbe-
hälter in die ursprüngliche Lage brin-
gen und dann festschrauben.
9. Die Ablassschraube mit ihrer Dichtung
herausdrehen und die Kühlflüssigkeit
ablassen.10. Nach dem Ablassen der Kühlflüssig-
keit das Kühlsystem gründlich mit sau-
berem Leitungswasser spülen.
11. Die Kühlflüssigkeits-Ablassschraube
mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen.
12. Die vorgeschriebene Menge der emp-
fohlenen Kühlflüssigkeit in Kühler und
Ausgleichsbehälter einfüllen.13. Den Kühlflüssigkeits-Ausgleichsbe-
hälterdeckel anbringen.
14. Den Kühlerverschlussdeckel anbrin-
gen.
15. Den Motor anlassen, einige Minuten
lang im Leerlauf laufen lassen und
dann abstellen.
16. Den Kühlerverschlussdeckel abneh-
men und den Kühlflüssigkeitsstand im
Kühler überprüfen. Falls erforderlich,
ausreichend Kühlflüssigkeit bis zum
oberen Rand des Kühlers nachfüllen
und dann den Kühlerdeckel und die
Arretierschraube wieder aufsetzen.1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
1
1. Kühlflüssigkeits-Ablassschraube
2. Dichtung
Anzugsmoment:
Kühlflüssigkeits-Ablassschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
12
Mischungsverhältnis Frostschutz-
mittel/Wasser:
1:1
Empfohlenes Frostschutzmittel:
Hochwertiges Frostschutzmittel auf
Äthylenglykolbasis mit Korrosions-
schutz-Additiv für Aluminiummoto-
ren
Füllmenge:
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
0.90 L (0.95 US qt, 0.79 Imp.qt)
Fassungsvermögen des Kühlflüssig-
keits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U32DG4G0.book Page 16 Monday, December 14, 2009 9:46 AM

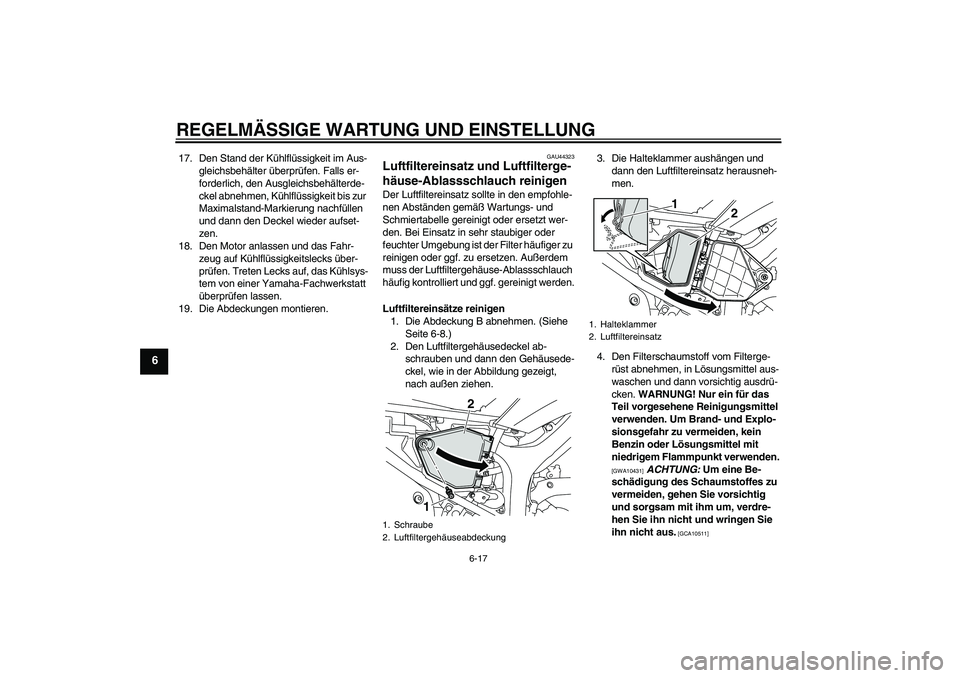

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-17
6
17. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen. Falls er-
forderlich, den Ausgleichsbehälterde-
ckel abnehmen, Kühlflüssigkeit bis zur
Maximalstand-Markierung nachfüllen
und dann den Deckel wieder aufset-
zen.
18. Den Motor anlassen und das Fahr-
zeug auf Kühlflüssigkeitslecks über-
prüfen. Treten Lecks auf, das Kühlsys-
tem von einer Yamaha-Fachwerkstatt
überprüfen lassen.
19. Die Abdeckungen montieren.
GAU44323
Luftfiltereinsatz und Luftfilterge-
häuse-Ablassschlauch reinigen Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt oder ersetzt wer-
den. Bei Einsatz in sehr staubiger oder
feuchter Umgebung ist der Filter häufiger zu
reinigen oder ggf. zu ersetzen. Außerdem
muss der Luftfiltergehäuse-Ablassschlauch
häufig kontrolliert und ggf. gereinigt werden.
Luftfiltereinsätze reinigen
1. Die Abdeckung B abnehmen. (Siehe
Seite 6-8.)
2. Den Luftfiltergehäusedeckel ab-
schrauben und dann den Gehäusede-
ckel, wie in der Abbildung gezeigt,
nach außen ziehen.3. Die Halteklammer aushängen und
dann den Luftfiltereinsatz herausneh-
men.
4. Den Filterschaumstoff vom Filterge-
rüst abnehmen, in Lösungsmittel aus-
waschen und dann vorsichtig ausdrü-
cken. WARNUNG! Nur ein für das
Teil vorgesehene Reinigungsmittel
verwenden. Um Brand- und Explo-
sionsgefahr zu vermeiden, kein
Benzin oder Lösungsmittel mit
niedrigem Flammpunkt verwenden.

[GWA10431]
ACHTUNG: Um eine Be-
schädigung des Schaumstoffes zu
vermeiden, gehen Sie vorsichtig
und sorgsam mit ihm um, verdre-
hen Sie ihn nicht und wringen Sie
ihn nicht aus.
[GCA10511]
1. Schraube
2. Luftfiltergehäuseabdeckung
2
1
1. Halteklammer
2. Luftfiltereinsatz
1
2
U32DG4G0.book Page 17 Monday, December 14, 2009 9:46 AM

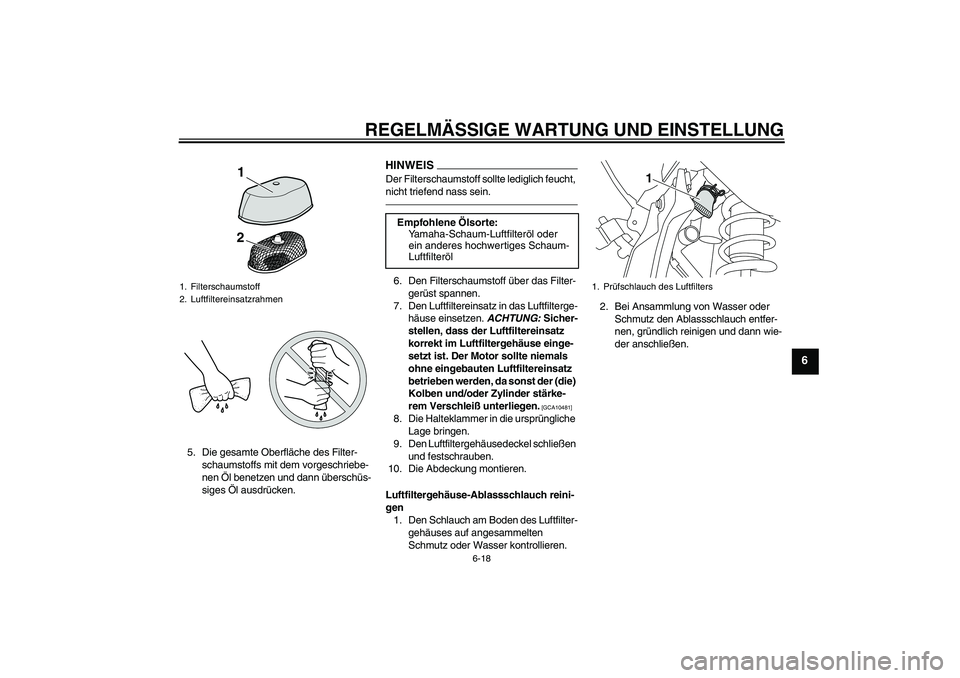

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-18
6
5. Die gesamte Oberfläche des Filter-
schaumstoffs mit dem vorgeschriebe-
nen Öl benetzen und dann überschüs-
siges Öl ausdrücken.
HINWEISDer Filterschaumstoff sollte lediglich feucht,
nicht triefend nass sein.6. Den Filterschaumstoff über das Filter-
gerüst spannen.
7. Den Luftfiltereinsatz in das Luftfilterge-
häuse einsetzen. ACHTUNG: Sicher-
stellen, dass der Luftfiltereinsatz
korrekt im Luftfiltergehäuse einge-
setzt ist. Der Motor sollte niemals
ohne eingebauten Luftfiltereinsatz
betrieben werden, da sonst der (die)
Kolben und/oder Zylinder stärke-
rem Verschleiß unterliegen.
[GCA10481]
8. Die Halteklammer in die ursprüngliche
Lage bringen.
9. Den Luftfiltergehäusedeckel schließen
und festschrauben.
10. Die Abdeckung montieren.
Luftfiltergehäuse-Ablassschlauch reini-
gen
1. Den Schlauch am Boden des Luftfilter-
gehäuses auf angesammelten
Schmutz oder Wasser kontrollieren.2. Bei Ansammlung von Wasser oder
Schmutz den Ablassschlauch entfer-
nen, gründlich reinigen und dann wie-
der anschließen.
1. Filterschaumstoff
2. Luftfiltereinsatzrahmen
1
2
Empfohlene Ölsorte:
Yamaha-Schaum-Luftfilteröl oder
ein anderes hochwertiges Schaum-
Luftfilteröl
1. Prüfschlauch des Luftfilters
1
U32DG4G0.book Page 18 Monday, December 14, 2009 9:46 AM

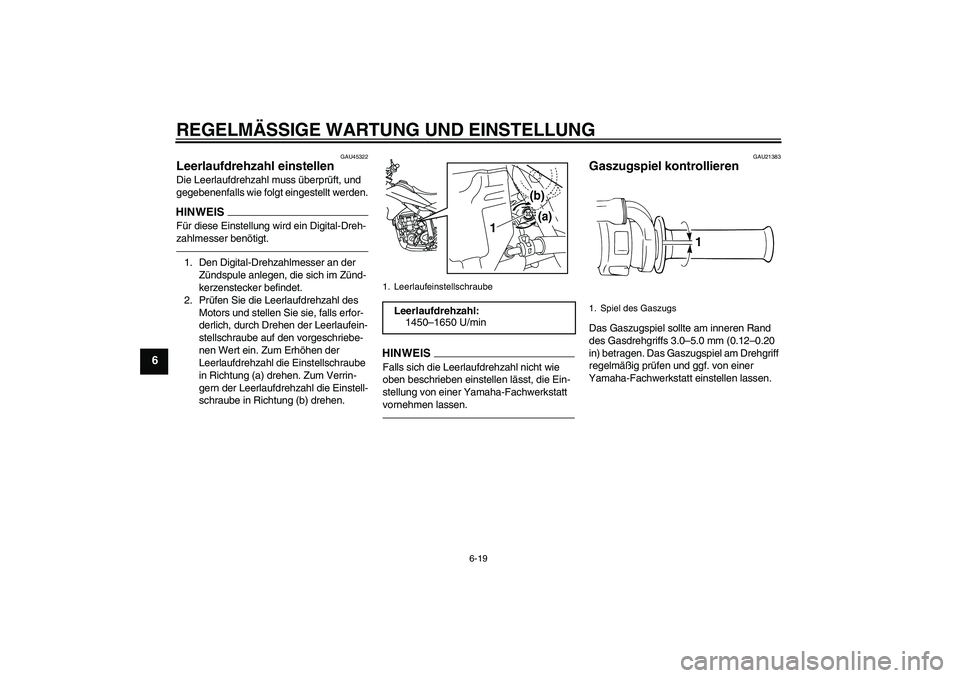

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-19
6
GAU45322
Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muss überprüft, und
gegebenenfalls wie folgt eingestellt werden.HINWEISFür diese Einstellung wird ein Digital-Dreh-
zahlmesser benötigt.1. Den Digital-Drehzahlmesser an der
Zündspule anlegen, die sich im Zünd-
kerzenstecker befindet.
2. Prüfen Sie die Leerlaufdrehzahl des
Motors und stellen Sie sie, falls erfor-
derlich, durch Drehen der Leerlaufein-
stellschraube auf den vorgeschriebe-
nen Wert ein. Zum Erhöhen der
Leerlaufdrehzahl die Einstellschraube
in Richtung (a) drehen. Zum Verrin-
gern der Leerlaufdrehzahl die Einstell-
schraube in Richtung (b) drehen.
HINWEISFalls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen lässt, die Ein-
stellung von einer Yamaha-Fachwerkstatt
vornehmen lassen.
GAU21383
Gaszugspiel kontrollieren Das Gaszugspiel sollte am inneren Rand
des Gasdrehgriffs 3.0–5.0 mm (0.12–0.20
in) betragen. Das Gaszugspiel am Drehgriff
regelmäßig prüfen und ggf. von einer
Yamaha-Fachwerkstatt einstellen lassen.
1. LeerlaufeinstellschraubeLeerlaufdrehzahl:
1450–1650 U/min
1
(b)
(a)
1. Spiel des Gaszugs
1
U32DG4G0.book Page 19 Monday, December 14, 2009 9:46 AM

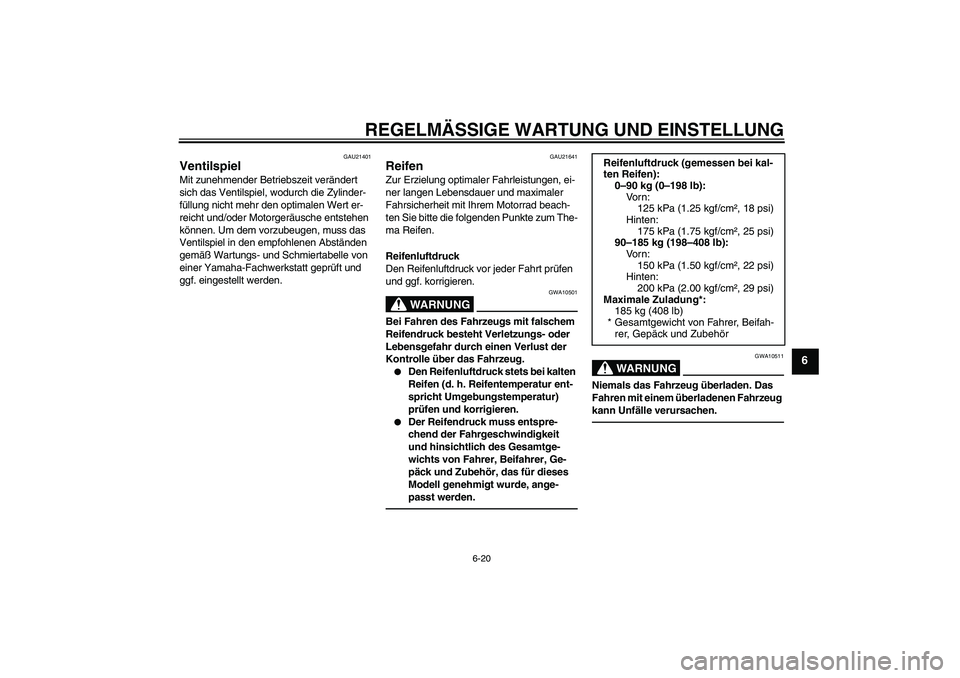

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-20
6
GAU21401
Ventilspiel Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
GAU21641
Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10501
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.

Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.


Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-
passt werden.
WARNUNG
GWA10511
Niemals das Fahrzeug überladen. Das
Fahren mit einem überladenen Fahrzeug
kann Unfälle verursachen.
Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vo r n :
125 kPa (1.25 kgf/cm², 18 psi)
Hinten:
175 kPa (1.75 kgf/cm², 25 psi)
90–185 kg (198–408 lb):
Vo r n :
150 kPa (1.50 kgf/cm², 22 psi)
Hinten:
200 kPa (2.00 kgf/cm², 29 psi)
Maximale Zuladung*:
185 kg (408 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
U32DG4G0.book Page 20 Monday, December 14, 2009 9:46 AM

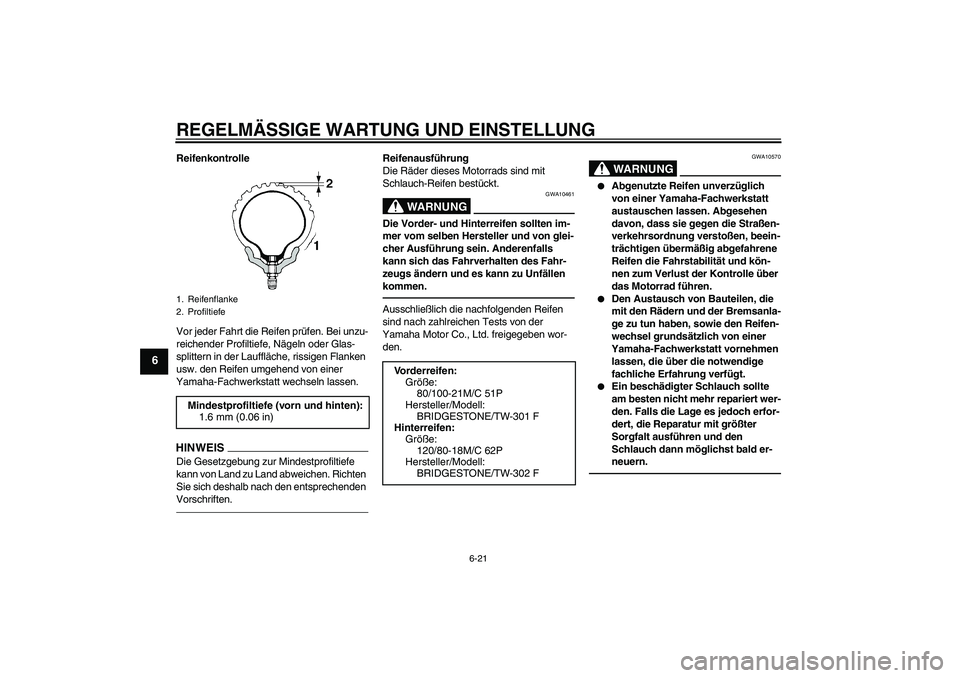

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-21
6
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
Reifenausführung
Die Räder dieses Motorrads sind mit
Schlauch-Reifen bestückt.
WARNUNG
GWA10461
Die Vorder- und Hinterreifen sollten im-
mer vom selben Hersteller und von glei-
cher Ausführung sein. Anderenfalls
kann sich das Fahrverhalten des Fahr-
zeugs ändern und es kann zu Unfällen
kommen.Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von der
Yamaha Motor Co., Ltd. freigegeben wor-
den.
WARNUNG
GWA10570


Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Motorrad führen.


Den Austausch von Bauteilen, die
mit den Rädern und der Bremsanla-
ge zu tun haben, sowie den Reifen-
wechsel grundsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die über die notwendige
fachliche Erfahrung verfügt.


Ein beschädigter Schlauch sollte
am besten nicht mehr repariert wer-
den. Falls die Lage es jedoch erfor-
dert, die Reparatur mit größter
Sorgfalt ausführen und den
Schlauch dann möglichst bald er-
neuern.
1. Reifenflanke
2. ProfiltiefeMindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
Vorderreifen:
Größe:
80/100-21M/C 51P
Hersteller/Modell:
BRIDGESTONE/TW-301 F
Hinterreifen:
Größe:
120/80-18M/C 62P
Hersteller/Modell:
BRIDGESTONE/TW-302 F
U32DG4G0.book Page 21 Monday, December 14, 2009 9:46 AM

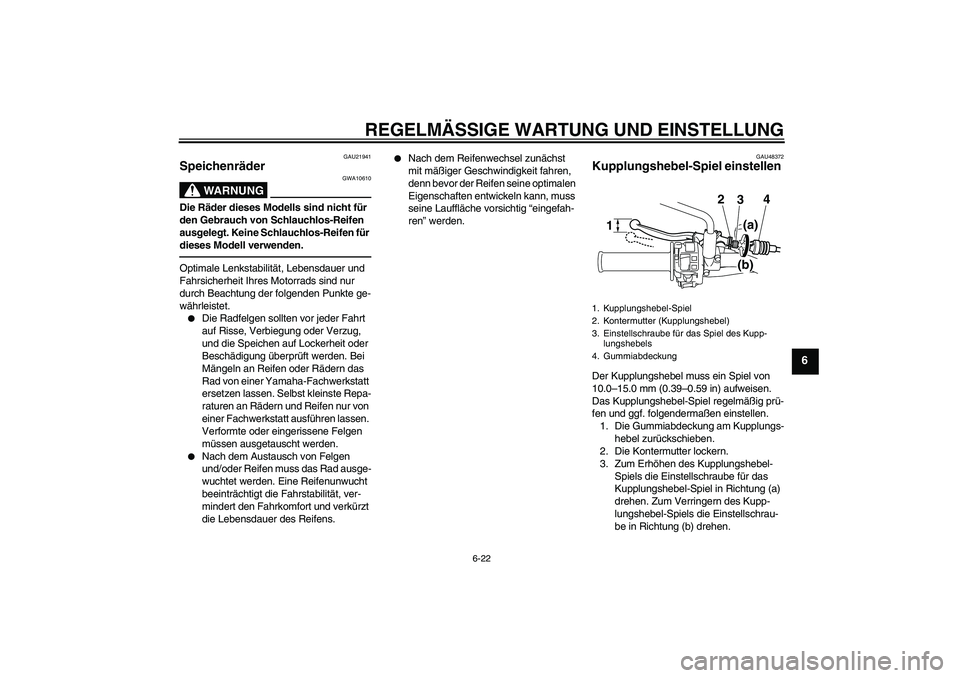

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-22
6
GAU21941
Speichenräder
WARNUNG
GWA10610
Die Räder dieses Modells sind nicht für
den Gebrauch von Schlauchlos-Reifen
ausgelegt. Keine Schlauchlos-Reifen für
dieses Modell verwenden.Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Motorrads sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.

Die Radfelgen sollten vor jeder Fahrt
auf Risse, Verbiegung oder Verzug,
und die Speichen auf Lockerheit oder
Beschädigung überprüft werden. Bei
Mängeln an Reifen oder Rädern das
Rad von einer Yamaha-Fachwerkstatt
ersetzen lassen. Selbst kleinste Repa-
raturen an Rädern und Reifen nur von
einer Fachwerkstatt ausführen lassen.
Verformte oder eingerissene Felgen
müssen ausgetauscht werden.


Nach dem Austausch von Felgen
und/oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.


Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optimalen
Eigenschaften entwickeln kann, muss
seine Lauffläche vorsichtig “eingefah-
ren” werden.
GAU48372
Kupplungshebel-Spiel einstellen Der Kupplungshebel muss ein Spiel von
10.0–15.0 mm (0.39–0.59 in) aufweisen.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
1. Die Gummiabdeckung am Kupplungs-
hebel zurückschieben.
2. Die Kontermutter lockern.
3. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellschraube für das
Kupplungshebel-Spiel in Richtung (a)
drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellschrau-
be in Richtung (b) drehen.1. Kupplungshebel-Spiel
2. Kontermutter (Kupplungshebel)
3. Einstellschraube für das Spiel des Kupp-
lungshebels
4. Gummiabdeckung
3 2
1
4
(a)(b)
U32DG4G0.book Page 22 Monday, December 14, 2009 9:46 AM

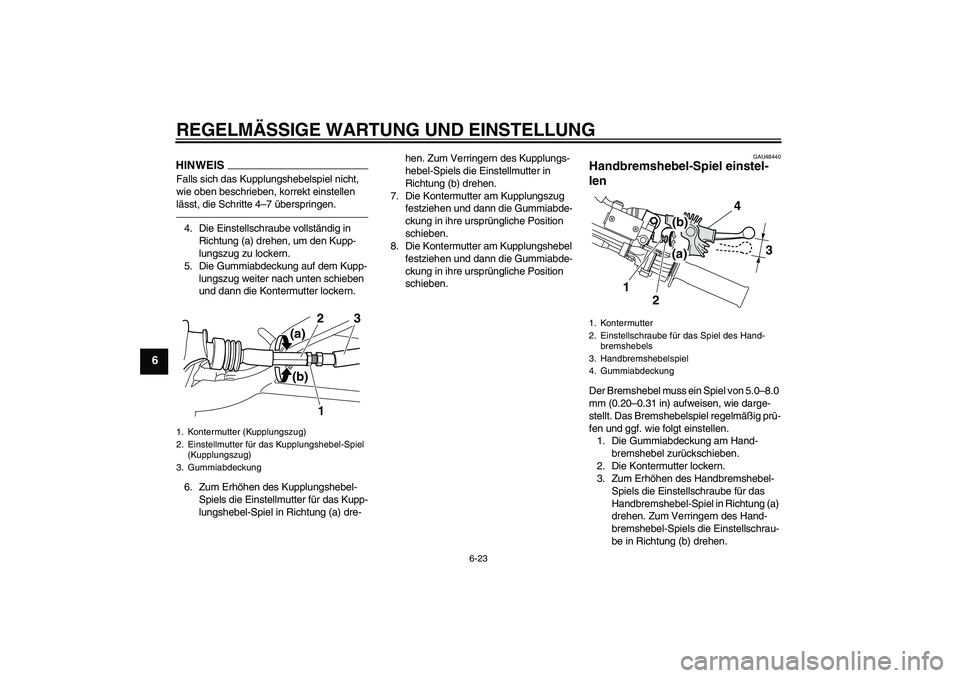

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-23
6
HINWEISFalls sich das Kupplungshebelspiel nicht,
wie oben beschrieben, korrekt einstellen
lässt, die Schritte 4–7 überspringen.4. Die Einstellschraube vollständig in
Richtung (a) drehen, um den Kupp-
lungszug zu lockern.
5. Die Gummiabdeckung auf dem Kupp-
lungszug weiter nach unten schieben
und dann die Kontermutter lockern.
6. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellmutter für das Kupp-
lungshebel-Spiel in Richtung (a) dre-hen. Zum Verringern des Kupplungs-
hebel-Spiels die Einstellmutter in
Richtung (b) drehen.
7. Die Kontermutter am Kupplungszug
festziehen und dann die Gummiabde-
ckung in ihre ursprüngliche Position
schieben.
8. Die Kontermutter am Kupplungshebel
festziehen und dann die Gummiabde-
ckung in ihre ursprüngliche Position
schieben.
GAU48440
Handbremshebel-Spiel einstel-
len Der Bremshebel muss ein Spiel von 5.0–8.0
mm (0.20–0.31 in) aufweisen, wie darge-
stellt. Das Bremshebelspiel regelmäßig prü-
fen und ggf. wie folgt einstellen.
1. Die Gummiabdeckung am Hand-
bremshebel zurückschieben.
2. Die Kontermutter lockern.
3. Zum Erhöhen des Handbremshebel-
Spiels die Einstellschraube für das
Handbremshebel-Spiel in Richtung (a)
drehen. Zum Verringern des Hand-
bremshebel-Spiels die Einstellschrau-
be in Richtung (b) drehen.
1. Kontermutter (Kupplungszug)
2. Einstellmutter für das Kupplungshebel-Spiel
(Kupplungszug)
3. Gummiabdeckung
1 2
3
(a)
(b)
1. Kontermutter
2. Einstellschraube für das Spiel des Hand-
bremshebels
3. Handbremshebelspiel
4. Gummiabdeckung
3
1
2
4
(b)
(a)
U32DG4G0.book Page 23 Monday, December 14, 2009 9:46 AM
