2010 YAMAHA WR 250R Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

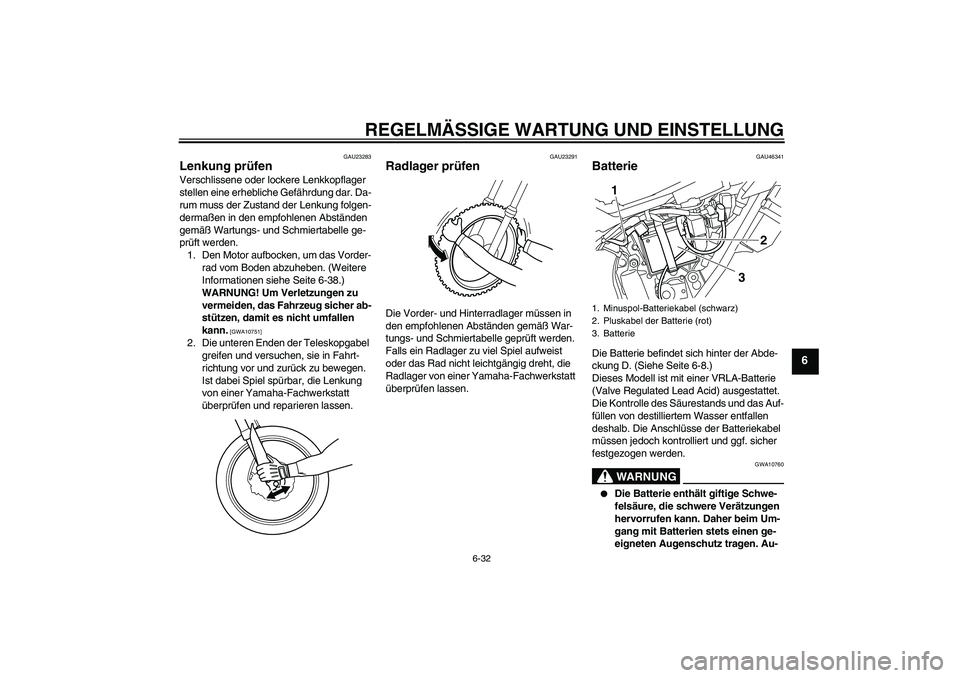

6-32
6
GAU23283
Lenkung prüfen Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Den Motor aufbocken, um das Vorder-
rad vom Boden abzuheben. (Weitere
Informationen siehe Seite 6-38.)
WARNUNG! Um Verletzungen zu
vermeiden, das Fahrzeug sicher ab-
stützen, damit es nicht umfallen
kann.
[GWA10751]
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23291
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU46341
Batterie Die Batterie befindet sich hinter der Abde-
ckung D. (Siehe Seite 6-8.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das Auf-
füllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. sicher
festgezogen werden.
WARNUNG
GWA10760


Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-
1. Minuspol-Batteriekabel (schwarz)
2. Pluskabel der Batterie (rot)
3. Batterie
3
2
1
U32DG4G0.book Page 32 Monday, December 14, 2009 9:46 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

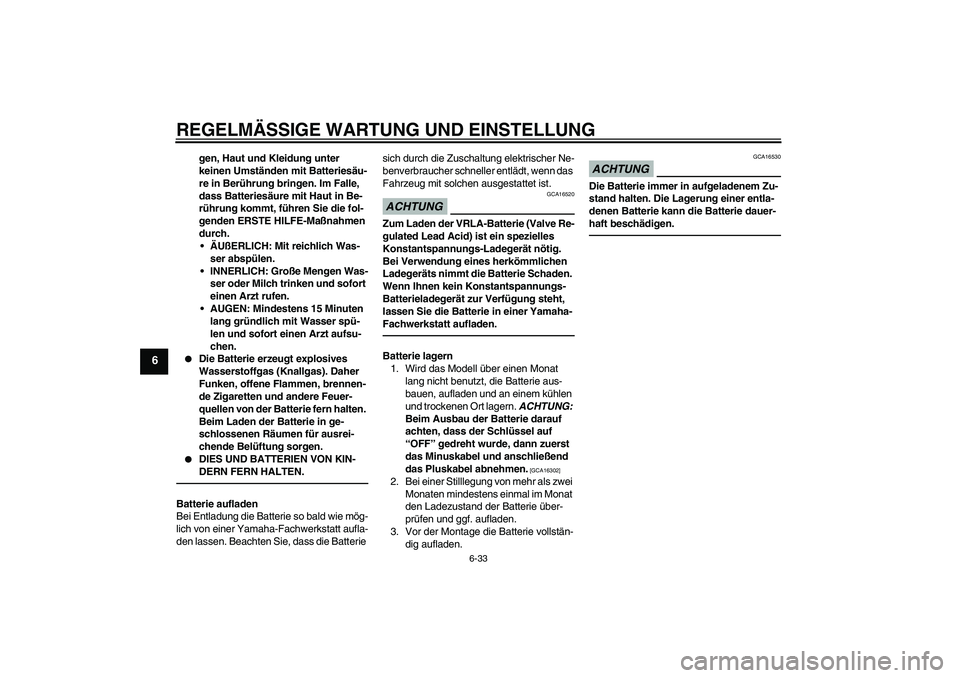

6-33
6
gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.


Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.


DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, dass die Batterie sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.
ACHTUNG
GCA16520
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Schaden.
Wenn Ihnen kein Konstantspannungs-
Batterieladegerät zur Verfügung steht,
lassen Sie die Batterie in einer Yamaha-
Fachwerkstatt aufladen.Batterie lagern
1. Wird das Modell über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass der Schlüssel auf
“OFF” gedreht wurde, dann zuerst
das Minuskabel und anschließend
das Pluskabel abnehmen.
[GCA16302]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
ACHTUNG
GCA16530
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batterie dauer-
haft beschädigen.
U32DG4G0.book Page 33 Monday, December 14, 2009 9:46 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

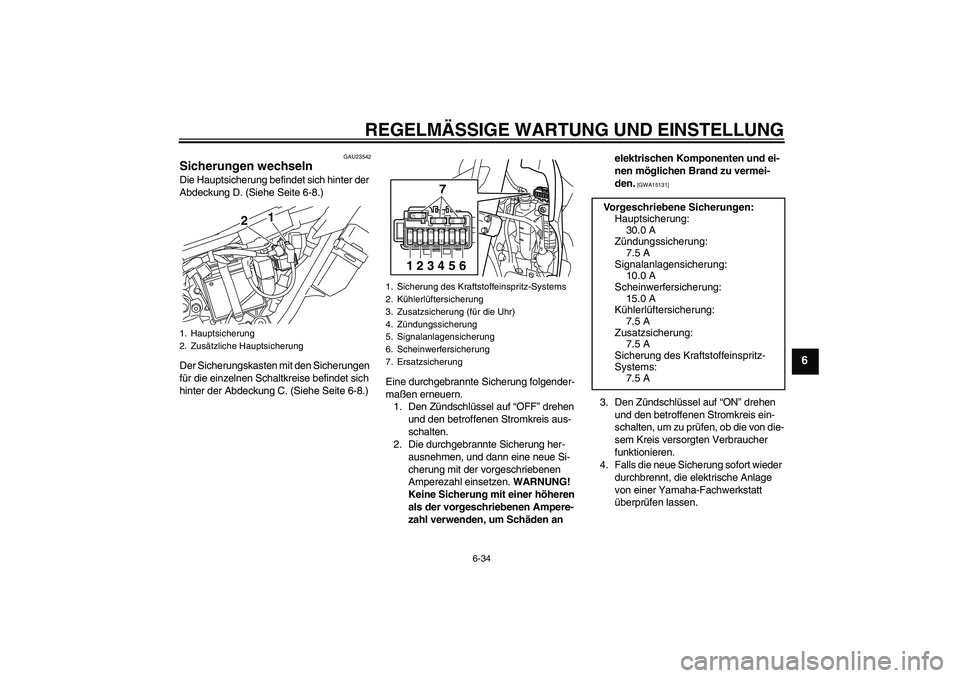

6-34
6
GAU23542
Sicherungen wechseln Die Hauptsicherung befindet sich hinter der
Abdeckung D. (Siehe Seite 6-8.)
Der Sicherungskasten mit den Sicherungen
für die einzelnen Schaltkreise befindet sich
hinter der Abdeckung C. (Siehe Seite 6-8.)Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an elektrischen Komponenten und ei-
nen möglichen Brand zu vermei-
den.
[GWA15131]
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von die-
sem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
1. Hauptsicherung
2. Zusätzliche Hauptsicherung
21
1. Sicherung des Kraftstoffeinspritz-Systems
2. Kühlerlüftersicherung
3. Zusatzsicherung (für die Uhr)
4. Zündungssicherung
5. Signalanlagensicherung
6. Scheinwerfersicherung
7. Ersatzsicherung
7
123456
Vorgeschriebene Sicherungen:
Hauptsicherung:
30.0 A
Zündungssicherung:
7.5 A
Signalanlagensicherung:
10.0 A
Scheinwerfersicherung:
15.0 A
Kühlerlüftersicherung:
7.5 A
Zusatzsicherung:
7.5 A
Sicherung des Kraftstoffeinspritz-
Systems:
7.5 A
U32DG4G0.book Page 34 Monday, December 14, 2009 9:46 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

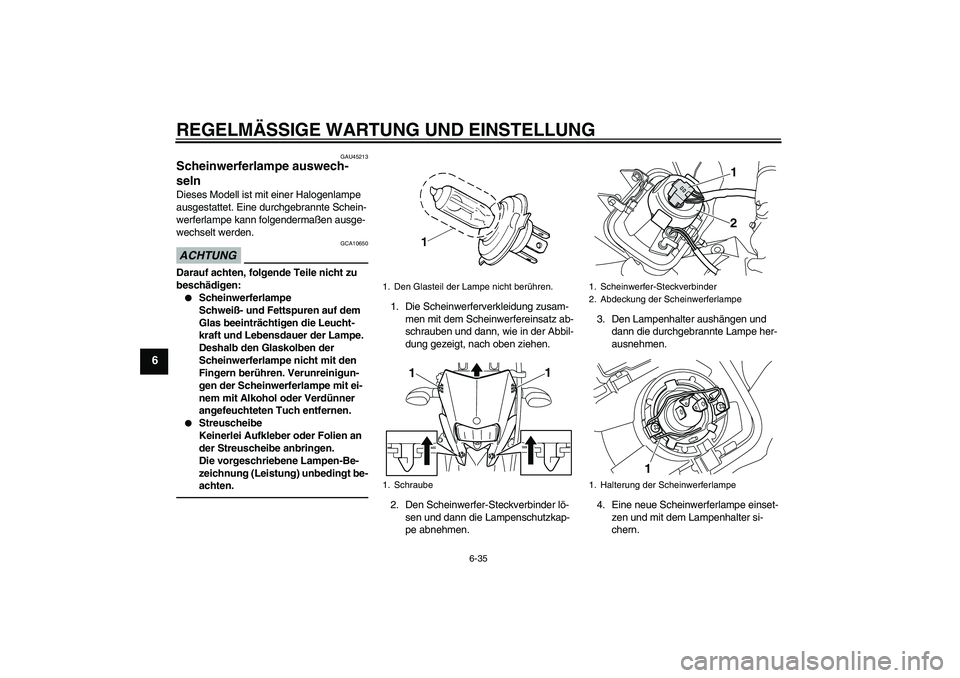

6-35
6
GAU45213
Scheinwerferlampe auswech-
seln Dieses Modell ist mit einer Halogenlampe
ausgestattet. Eine durchgebrannte Schein-
werferlampe kann folgendermaßen ausge-
wechselt werden.ACHTUNG
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:

Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.


Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-
achten.
1. Die Scheinwerferverkleidung zusam-
men mit dem Scheinwerfereinsatz ab-
schrauben und dann, wie in der Abbil-
dung gezeigt, nach oben ziehen.
2. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.3. Den Lampenhalter aushängen und
dann die durchgebrannte Lampe her-
ausnehmen.
4. Eine neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.1. Den Glasteil der Lampe nicht berühren.
1. Schraube
1
1
1. Scheinwerfer-Steckverbinder
2. Abdeckung der Scheinwerferlampe
1. Halterung der Scheinwerferlampe
1
2
1
U32DG4G0.book Page 35 Monday, December 14, 2009 9:46 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

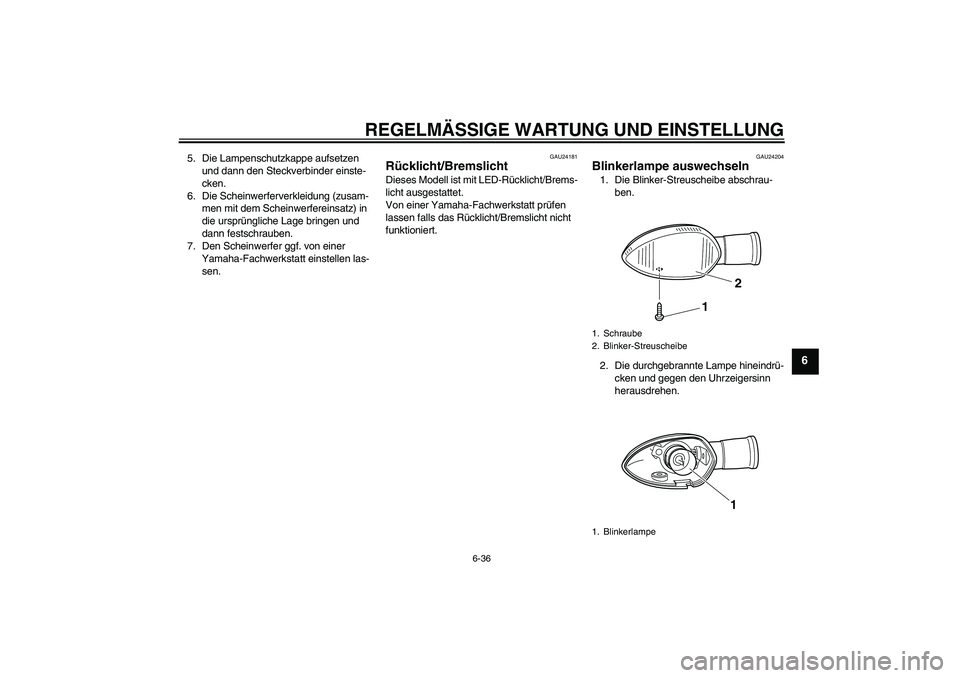

6-36
6
5. Die Lampenschutzkappe aufsetzen
und dann den Steckverbinder einste-
cken.
6. Die Scheinwerferverkleidung (zusam-
men mit dem Scheinwerfereinsatz) in
die ursprüngliche Lage bringen und
dann festschrauben.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
GAU24181
Rücklicht/Bremslicht Dieses Modell ist mit LED-Rücklicht/Brems-
licht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.
GAU24204
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.1. Schraube
2. Blinker-Streuscheibe
1. Blinkerlampe
1
21
U32DG4G0.book Page 36 Monday, December 14, 2009 9:46 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

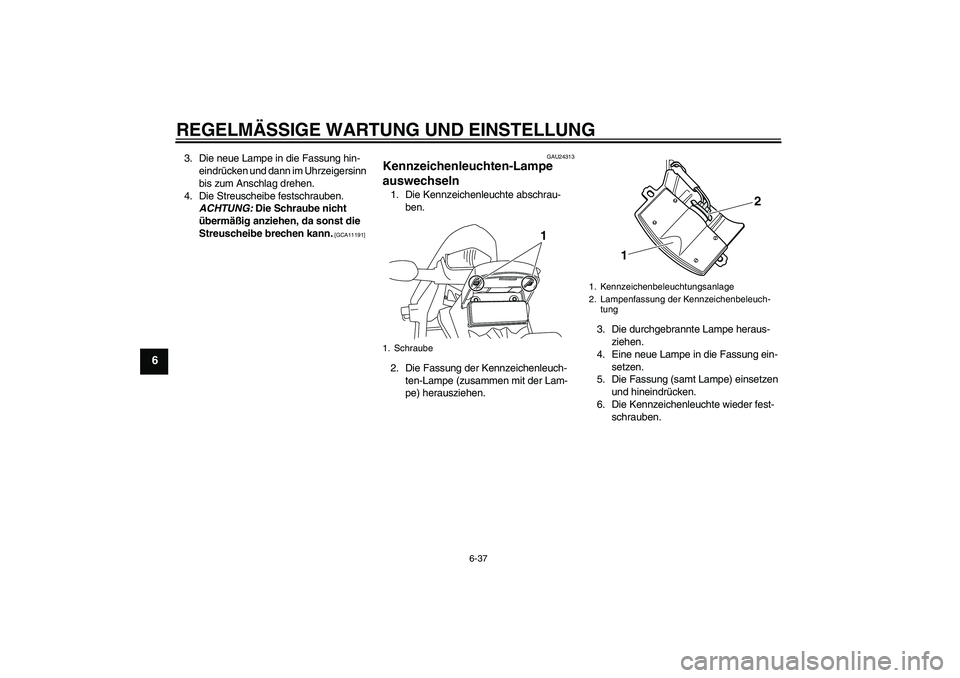

6-37
6
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben.
ACHTUNG: Die Schraube nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA11191]GAU24313
Kennzeichenleuchten-Lampe
auswechseln 1. Die Kennzeichenleuchte abschrau-
ben.
2. Die Fassung der Kennzeichenleuch-
ten-Lampe (zusammen mit der Lam-
pe) herausziehen.3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Die Kennzeichenleuchte wieder fest-
schrauben.1. Schraube
1
1. Kennzeichenbeleuchtungsanlage
2. Lampenfassung der Kennzeichenbeleuch-
tung
12
U32DG4G0.book Page 37 Monday, December 14, 2009 9:46 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

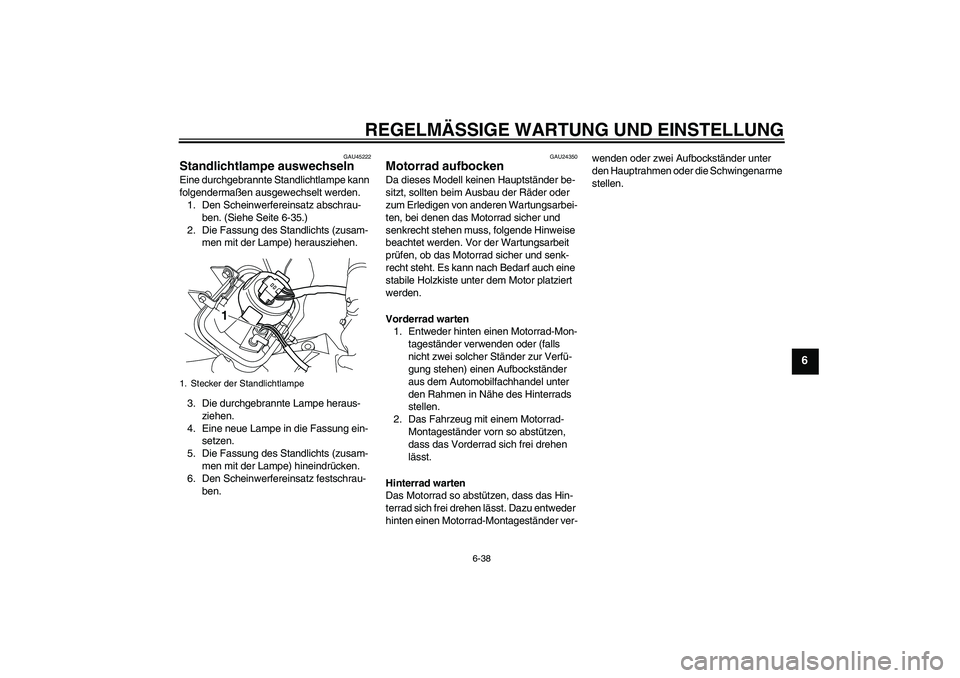

6-38
6
GAU45222
Standlichtlampe auswechseln Eine durchgebrannte Standlichtlampe kann
folgendermaßen ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben. (Siehe Seite 6-35.)
2. Die Fassung des Standlichts (zusam-
men mit der Lampe) herausziehen.
3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung des Standlichts (zusam-
men mit der Lampe) hineindrücken.
6. Den Scheinwerfereinsatz festschrau-
ben.
GAU24350
Motorrad aufbocken Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vorderrad warten
1. Entweder hinten einen Motorrad-Mon-
tageständer verwenden oder (falls
nicht zwei solcher Ständer zur Verfü-
gung stehen) einen Aufbockständer
aus dem Automobilfachhandel unter
den Rahmen in Nähe des Hinterrads
stellen.
2. Das Fahrzeug mit einem Motorrad-
Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterrad warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer ver-wenden oder zwei Aufbockständer unter
den Hauptrahmen oder die Schwingenarme
stellen.
1. Stecker der Standlichtlampe
1
U32DG4G0.book Page 38 Monday, December 14, 2009 9:46 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

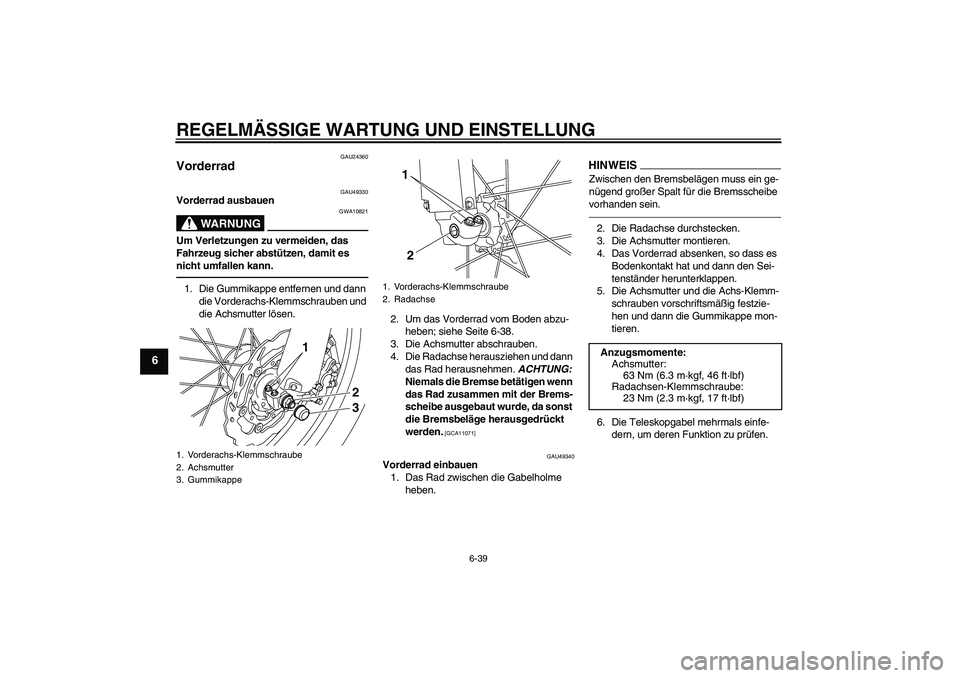

6-39
6
GAU24360
Vorderrad
GAU49330
Vorderrad ausbauen
WARNUNG
GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.1. Die Gummikappe entfernen und dann
die Vorderachs-Klemmschrauben und
die Achsmutter lösen.
2. Um das Vorderrad vom Boden abzu-
heben; siehe Seite 6-38.
3. Die Achsmutter abschrauben.
4. Die Radachse herausziehen und dann
das Rad herausnehmen. ACHTUNG:
Niemals die Bremse betätigen wenn
das Rad zusammen mit der Brems-
scheibe ausgebaut wurde, da sonst
die Bremsbeläge herausgedrückt
werden.
[GCA11071]
GAU49340
Vorderrad einbauen
1. Das Rad zwischen die Gabelholme
heben.
HINWEISZwischen den Bremsbelägen muss ein ge-
nügend großer Spalt für die Bremsscheibe
vorhanden sein.2. Die Radachse durchstecken.
3. Die Achsmutter montieren.
4. Das Vorderrad absenken, so dass es
Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
5. Die Achsmutter und die Achs-Klemm-
schrauben vorschriftsmäßig festzie-
hen und dann die Gummikappe mon-
tieren.
6. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.
1. Vorderachs-Klemmschraube
2. Achsmutter
3. Gummikappe
23
1
1. Vorderachs-Klemmschraube
2. Radachse
1
2
Anzugsmomente:
Achsmutter:
63 Nm (6.3 m·kgf, 46 ft·lbf)
Radachsen-Klemmschraube:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U32DG4G0.book Page 39 Monday, December 14, 2009 9:46 AM
