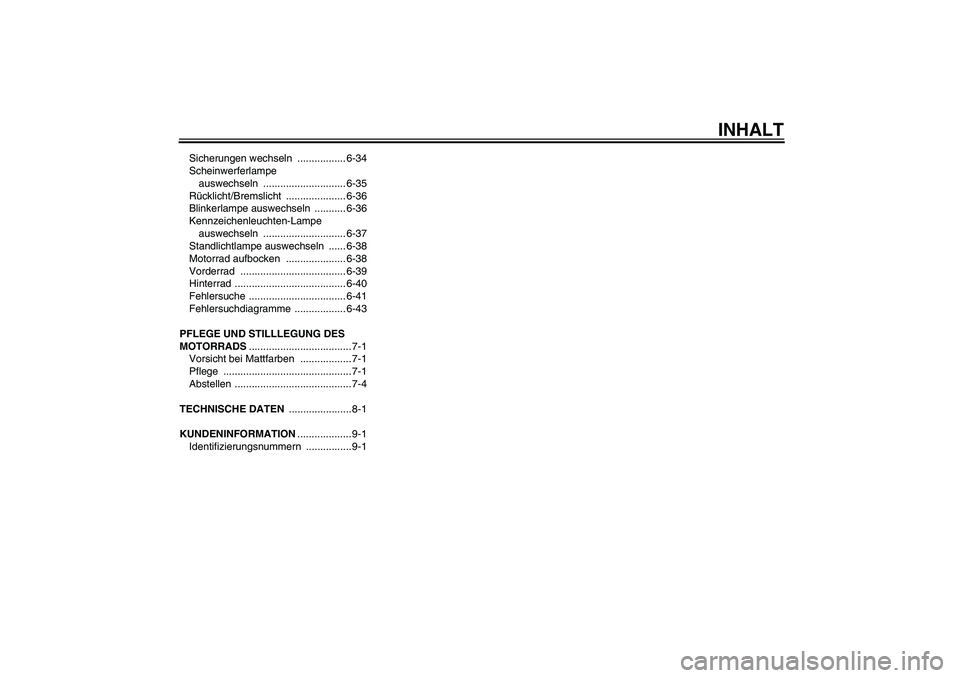

INHALT
Sicherungen wechseln ................. 6-34
Scheinwerferlampe
auswechseln ............................. 6-35
Rücklicht/Bremslicht ..................... 6-36
Blinkerlampe auswechseln ........... 6-36
Kennzeichenleuchten-Lampe
auswechseln ............................. 6-37
Standlichtlampe auswechseln ...... 6-38
Motorrad aufbocken ..................... 6-38
Vorderrad ..................................... 6-39
Hinterrad ....................................... 6-40
Fehlersuche .................................. 6-41
Fehlersuchdiagramme .................. 6-43
PFLEGE UND STILLLEGUNG DES
MOTORRADS.................................... 7-1
Vorsicht bei Mattfarben .................. 7-1
Pflege ............................................. 7-1
Abstellen ......................................... 7-4
TECHNISCHE DATEN ......................8-1
KUNDENINFORMATION................... 9-1
Identifizierungsnummern ................9-1
U32DG4G0.book Page 2 Monday, December 14, 2009 9:46 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-41
6


Sicherstellen, dass vor dem Einbau
des Rades zwischen den Bremsbelä-
gen genügend Platz vorhanden ist.
2. Die Antriebskette auf das Kettenrad
einbauen.
3. Unterlegscheibe und Achsmutter an-
bringen.
4. Das Hinterrad absenken, so dass es
Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
5. Den Durchhang der Antriebskette ein-
stellen. (Siehe Seite 6-27.)
6. Die Achsmutter vorschriftsmäßig fest-
ziehen.
GAU25871
Fehlersuche Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-
1. Bremssattelhalterung
2. Arretierung
3. Aufnahmenut
1
2
3
Anzugsmoment:
Achsmutter:
125 Nm (12.5 m·kgf, 90 ft·lbf)
U32DG4G0.book Page 41 Monday, December 14, 2009 9:46 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-43
6
GAU42131
Fehlersuchdiagramme Startprobleme und mangelnde Motorleistung
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
E-Starter betätigen.
U32DG4G0.book Page 43 Monday, December 14, 2009 9:46 AM

INDEXAAbblendschalter ...................................... 3-9
Abdeckungen, abnehmen und
montieren.............................................. 6-8
Abstellen ................................................. 7-4
Antriebsketten-Durchhang .................... 6-27
Antriebskette, säubern und
schmieren ........................................... 6-28BBatterie.................................................. 6-32
Blinker-Kontrollleuchte ............................ 3-2
Blinkerlampe, auswechseln .................. 6-36
Blinkerschalter ........................................ 3-9
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-29
Bremsflüssigkeitsstand, prüfen ............. 6-25
Bremsflüssigkeit, wechseln ................... 6-26
Bremslichtschalter................................. 6-24EEinfahrvorschriften .................................. 5-3
EXUP-System ....................................... 3-18FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen............................. 3-16
Fehlersuchdiagramme .......................... 6-43
Fehlersuche .......................................... 6-41
Fernlicht-Kontrollleuchte ......................... 3-2
Fußbremshebel ..................................... 3-10
Fußbremshebel, prüfen und
schmieren ........................................... 6-30
Fußschalthebel ..................................... 3-10
Fußschalthebel, prüfen ......................... 6-24
GGasdrehgriff und Gaszug, kontrollieren
und schmieren.................................... 6-29
Gaszugspiel, kontrollieren .................... 6-19HHandbremshebel .................................. 3-10
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-29
Helmhalter ............................................ 3-14
Hinterrad ............................................... 6-40
Hupenschalter ........................................ 3-9IIdentifizierungsnummern ........................ 9-1KKatalysator............................................ 3-13
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-37
Kraftstoff ............................................... 3-11
Kraftstoff, Tipps zum Sparen .................. 5-3
Kühlflüssigkeit....................................... 6-14
Kühlflüssigkeitstemperatur-
Warnleuchte ......................................... 3-2
Kupplungshebel ...................................... 3-9
Kupplungshebel-Spiel, einstellen ......... 6-22LLage der Teile......................................... 2-1
Leerlaufdrehzahl ................................... 6-19
Leerlauf-Kontrollleuchte.......................... 3-2
Lenkerarmaturen .................................... 3-8
Lenkung, prüfen.................................... 6-32
Luftfiltereinsatz und
Luftfiltergehäuse-Ablassschlauch,
reinigen .............................................. 6-17
MModellcode-Plakette................................ 9-1
Motor anlassen........................................ 5-1
Motoröl und Ölfiltereinsatz .................... 6-11
Motorrad aufbocken .............................. 6-38
Motorstoppschalter.................................. 3-9
Motorstörungs-Warnleuchte .................... 3-3
Multifunktionsanzeige.............................. 3-3PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-22
Radlager, prüfen ................................... 6-32
Reifen .................................................... 6-20
Reserve-Warnleuchte ............................. 3-2
Rücklicht/Bremslicht .............................. 6-36SSchalten .................................................. 5-2
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen ........... 6-25
Scheinwerferlampe, auswechseln......... 6-35
Schwingen-Drehpunkte, schmieren ...... 6-31
Seitenständer ........................................ 3-18
Seitenständer, prüfen und schmieren ... 6-30
Sicherheitsinformationen......................... 1-1
Sicherungen, wechseln ......................... 6-34
Sitzbank ................................................ 3-13
Spiel der Handbremshebel,
einstellen............................................. 6-23
Standlichtlampe, auswechseln .............. 6-38
Starterschalter ......................................... 3-9TTankverschluss ..................................... 3-11
