2010 YAMAHA GRIZZLY 450 Manuale de Empleo (in Spanish)

4-20
4
Para montar el asiento
Inserte los salientes de la parte delantera del
asiento en los soportes del mismo y empuje el
asiento hacia abajo por la parte trasera. Asegúre-
se de que el asiento esté bien fijo.
SBU29252Compartimentos porta objetos Este ATV está equipado con dos compartimentos
porta objetos.ATENCIÓNSCB00830No guarde objetos metálicos o cortantes,
como herramientas, en los compartimentos
porta objetos. Si se tienen que guardar, envuél-
valos en un material acolchado apropiado para
evitar dañar los compartimentos.
1. Asiento
2. Palanca de bloqueo del asiento
1. Saliente
2. Soporte del asiento
U37S61S0.book Page 20 Monday, June 1, 2009 5:07 PM

4-21
4El compartimento porta objetos delantero está si-
tuado en el lateral derecho delantero del ATV.
Para acceder al compartimento, retire la cubierta
girándola en sentido contrario a las agujas del re-
loj.
El compartimento porta objetos trasero está situa-
do debajo del asiento. (Véase la página 4-19).
1. Cubierta del compartimento porta objetos delantero
1. Compartimento porta objetos delantero
1. Compartimento porta objetos trasero
U37S61S0.book Page 21 Monday, June 1, 2009 5:07 PM

4-22
4 Cuando guarde documentos en los compartimen-
tos porta objetos, no olvide colocarlos en una bol-
sa de plástico para que no se mojen. Cuando lave
el ATV, evite que entre agua en los compartimen-
tos porta objetos.

No sobrepase el límite de carga de 0.5 kg (1 lb)
del compartimento porta objetos delantero o 2.0
kg (4 lb) del compartimento porta objetos trase-
ro.
No sobrepase la carga máxima de 210.0 kg
(463 lb) del ATV.
NOTAEncontrará un tapón de drenaje en la parte inferior
del compartimento porta objetos delantero, y hay
un tubo de comprobación en la parte inferior del
compartimento porta objetos trasero.
Si se acumula agua en uno de los compartimen-
tos, quite el tapón de drenaje o el tubo de compro-
bación, drene el agua y vuelva a colocarlos.
1. Tapón de drenaje del compartimento porta objetos
1. Tubo de desagüe del compartimento portaobjetos
U37S61S0.book Page 22 Monday, June 1, 2009 5:07 PM

4-23
4
SBU18962Portaequipajes delantero
No sobrepase el límite de carga de 40.0 kg (88
lb) del portaequipajes delantero.
No sobrepase la carga máxima de 210.0 kg
(463 lb) del ATV.SBU18972Portaequipajes trasero
No sobrepase el límite de carga de 80.0 kg (176
lb) del portaequipajes trasero.
No sobrepase la carga máxima de 210.0 kg
(463 lb) del ATV.SBU19145Ajuste de los conjuntos amortiguado-
res delanteros y traseros La precarga del muelle se puede ajustar para
adaptarlo al peso del conductor y a las condicio-
nes de conducción.
ADVERTENCIA
SWB00400Ajuste siempre los conjuntos amortiguadores
de la derecha y la izquierda a la misma posi-
ción. Un ajuste desigual puede producir un
manejo deficiente y la pérdida de estabilidad,
lo que puede ocasionar un accidente.Ajuste la precarga del muelle del modo siguiente.
Gire el aro de ajuste en la dirección (a) para au-
mentar la precarga del muelle y, de ese modo, en-
durecer la suspensión, y en la dirección (b) para
reducir la precarga del muelle y suavizar así la
suspensión.1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
U37S61S0.book Page 23 Monday, June 1, 2009 5:07 PM

4-24
4
NOTAPara realizar este ajuste, se puede obtener una lla-
ve especial en un concesionario Yamaha.
SBU19182Toma de corriente continua La toma auxiliar de corriente continua está situada
en la parte delantera derecha del ATV. Esta toma
puede utilizarse para conectar luces de trabajo,
aparatos de radio, etc. Sólo debe utilizarse cuando
el motor esté en marcha y cuando el interruptor de
las luces esté en la posición “OFF”.
1. Coloque el interruptor de las luces en la posi-
ción “OFF”.
2. Arranque el motor. (Véase la página 6-1).
3. Abra la tapa de la toma auxiliar de corriente
continua y, a continuación, inserte el enchufe
de alimentación accesorio en la toma.
1. Llave especialPosición de ajuste de la precarga del muelle:
Mínima (blanda):
1
Normal:
2
Máxima (dura):
5
1. Tapa de la toma de corriente continua
2. Toma de corriente continua
1
2
U37S61S0.book Page 24 Monday, June 1, 2009 5:07 PM

4-25

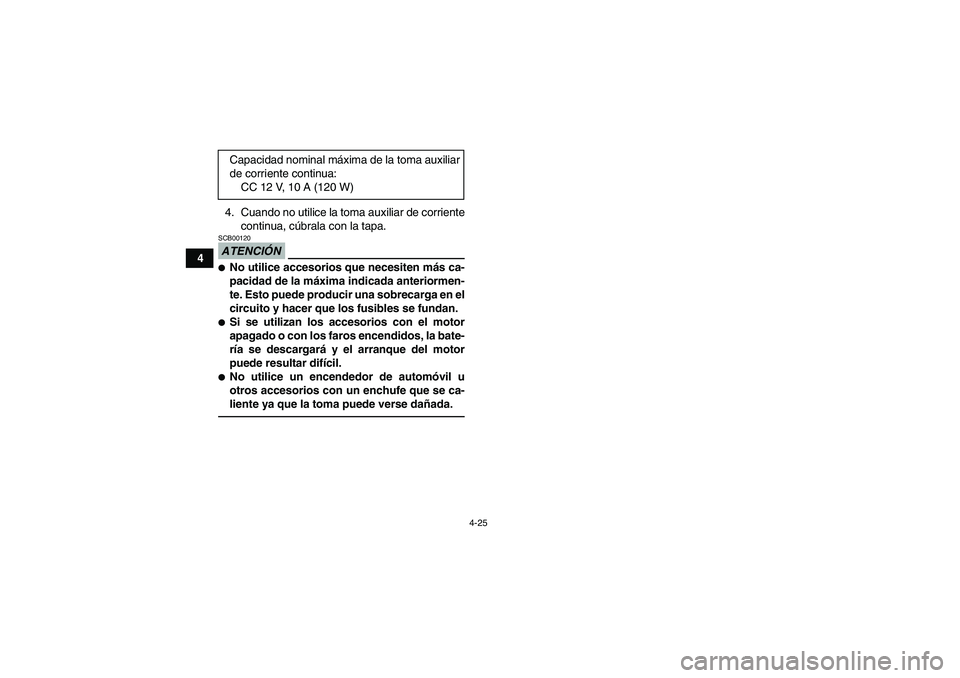

44. Cuando no utilice la toma auxiliar de corriente
continua, cúbrala con la tapa.
ATENCIÓNSCB00120
No utilice accesorios que necesiten más ca-
pacidad de la máxima indicada anteriormen-
te. Esto puede producir una sobrecarga en el
circuito y hacer que los fusibles se fundan.
Si se utilizan los accesorios con el motor
apagado o con los faros encendidos, la bate-
ría se descargará y el arranque del motor
puede resultar difícil.
No utilice un encendedor de automóvil u
otros accesorios con un enchufe que se ca-
liente ya que la toma puede verse dañada.Capacidad nominal máxima de la toma auxiliar
de corriente continua:
CC 12 V, 10 A (120 W)
U37S61S0.book Page 25 Monday, June 1, 2009 5:07 PM

5-1
5
SBU19201
COMPROBACIONES ANTES DE LA UTILIZACIÓN
SBU19224Revise el estado del vehículo cada vez que lo utilice a fin de eliminar cualquier duda sobre su seguridad.
Siga siempre los procedimientos e intervalos de inspección y mantenimiento indicados en el Manual del
propietario.
ADVERTENCIA
SWB00481Las posibilidades de accidente o daños materiales aumentan si no se revisa y mantiene el vehículo
correctamente. No utilice el vehículo si detecta cualquier problema. Si un problema no puede sub-
sanarse por los procedimientos de ajuste indicados en este manual, haga revisar el vehículo en un
concesionario Yamaha.Antes de utilizar el vehículo compruebe los elementos siguientes:
ELEMENTO OPERACIÓNPÁGINA
GasolinaCompruebe el nivel de gasolina en el depósito de gasolina y, si es
necesario, añada la gasolina recomendada.
Compruebe si existen fugas en la línea de gasolina. Corrija si es
necesario.4-15, 5-4
Aceite de motorCompruebe el nivel de aceite en el motor y, si es necesario, añada
el aceite recomendado hasta el nivel especificado.
Compruebe si existen fugas de aceite en el ATV. Corrija si es nece-
sario.5-4, 8-18
Aceite del engranaje finalCompruebe si existen fugas de aceite en el ATV. Corrija si es nece-
sario.5-4, 8-22
Aceite del diferencialCompruebe si existen fugas de aceite en el ATV. Corrija si es nece-
sario.5-4, 8-25
U37S61S0.book Page 1 Monday, June 1, 2009 5:07 PM

5-2
5
Líquido refrigeranteCompruebe el nivel de líquido refrigerante en el depósito y, si es ne-
cesario, añada el líquido refrigerante recomendado hasta el nivel
especificado.
Compruebe si existen fugas en el sistema de refrigeración. Corrija
si es necesario.5-4, 8-28
Freno delanteroComprobar funcionamiento. Si el funcionamiento es blando o es-
ponjoso, solicitar a un concesionario Yamaha que purgue el siste-
ma hidráulico.
Compruebe el grado de desgaste de las pastillas de freno y, si es
necesario, sustitúyalas.
Compruebe el nivel de líquido de frenos en el depósito y, si es ne-
cesario, añada el líquido de frenos recomendado hasta el nivel es-
pecificado.
Comprobar si existen fugas en el sistema hidráulico. Corregir si es
necesario.5-4, 8-40, 8-41, 8-43
Freno traseroCompruebe el funcionamiento, y corrija si es necesario.
Lubrique los cables si es necesario.
Compruebe el juego libre del pedal y la maneta, y ajuste si es nece-
sario.5-4, 8-40, 8-43
Maneta de aceleraciónVerifique si el funcionamiento es suave. Lubrique el cable y la caja
de la maneta si es necesario.
Compruebe el juego libre del cable, y ajuste si es necesario.5-5, 8-39
Cables de mandoVerifique si el funcionamiento es suave. Lubrique si es necesario. 8-49
Ruedas y neumáticosCompruebe el estado de las ruedas, y sustitúyalas si están daña-
das.
Comprobar estado de los neumáticos y profundidad del dibujo.
Cambiar si es necesario.
Comprobar la presión. Corregir si es necesario.5-5
Pedal de freno Verifique si el funcionamiento es suave. Lubrique el punto pivotante
del pedal si es necesario.8-50
Manetas del frenoVerifique si el funcionamiento es suave. Lubrique los puntos pivo-
tantes de las manetas si es necesario.8-50 ELEMENTO OPERACIÓNPÁGINAU37S61S0.book Page 2 Monday, June 1, 2009 5:07 PM
