8 Para comprobar el nivel de aceite del engrana-
je final
1. Coloque el ATV en una superficie nivelada.
NOTAEl nivel de aceite de la transmisión final debe com-
probarse con el motor en frío.2. Quite el perno de llenado de aceite del engra-
naje final y compruebe el nivel de aceite en la
caja del engranaje final. El aceite debe encon-
trarse en el borde del orificio de llenado.3. Si el aceite se encuentra por debajo del borde
del orificio de llenado, añada una cantidad su-
ficiente de aceite del tipo recomendado hasta
que alcance el nivel correcto.
4. Coloque el perno de llenado de aceite y aprié-
telo con el par especificado.
Para cambiar el aceite del engranaje final
1. Coloque el ATV en una superficie nivelada.
2. Desmonte el protector del motor y el protector
de la caja del engranaje final extrayendo los
pernos.1. Perno de llenado de aceite del engranaje final
2. Nivel de aceite correcto
3. Aceite del engranaje final
Par de apriete:
Perno de llenado de aceite del engranaje fi-
nal:
24 Nm (2.4 m·kgf, 17 ft·lbf)
U37S61S0.book Page 23 Monday, June 1, 2009 5:07 PM

8-24
83. Coloque una bandeja debajo de la caja del
engranaje final para recoger el aceite usado.
4. Quite el perno de llenado y el perno de drena-
je del aceite del engranaje final para vaciar el
aceite de la caja del engranaje final.5. Coloque el perno de drenaje y apriételo con el
par especificado.
6. Añada aceite del engranaje final del tipo reco-
mendado hasta el borde del orificio de llena-
do, tal como se indica. ATENCIÓN: Evite que
penetren materiales extraños en la caja de
la transmisión final.
[SCB00421]
1. Protector del motor
2. Protector de la caja del engranaje final
3. Perno
1. Perno de drenaje del aceite del engranaje finalPar de apriete:
Perno de drenaje del aceite del engranaje fi-
nal:
24 Nm (2.4 m·kgf, 17 ft·lbf)
U37S61S0.book Page 24 Monday, June 1, 2009 5:07 PM

8-25
8
NOTASi el aceite recomendado no está disponible, en su
lugar puede usar aceite de engranajes hipoidales
SAE80W-90 API GL-5.
Sin embargo, cuando use este aceite, es posible
que se produzcan ruidos en el engranaje final al
frenar con el freno trasero.
7. Coloque el perno de llenado de aceite y aprié-
telo con el par especificado.
8. Compruebe si la caja del engranaje final pier-
de aceite. Si pierde aceite averigüe la causa.
9. Monte el protector del motor y el protector de
la caja del engranaje final colocando los per-
nos y apretándolos con los pares especifica-
dos.SBU23423Aceite del diferencial Antes de cada utilización debe comprobar si la
caja del diferencial pierde aceite. Si observa algu-
na fuga, haga revisar y reparar el ATV en un con-
1. Perno de llenado de aceite del engranaje final
2. Nivel de aceite correcto
3. Aceite del engranaje finalAceite del engranaje final recomendado:
Véase la página 10-1.
Par de apriete:
Perno de llenado de aceite del engranaje fi-
nal:
24 Nm (2.4 m·kgf, 17 ft·lbf)
Pares de apriete:
Perno del protector del motor:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Perno del protector de la caja del engranaje
final:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
U37S61S0.book Page 25 Monday, June 1, 2009 5:07 PM

8-26
8cesionario Yamaha. Además, debe comprobar el
nivel de aceite del diferencial y cambiar este, del
modo siguiente, según los intervalos que se espe-
cifican en el cuadro de mantenimiento periódico y
engrase.
Para comprobar el nivel de aceite del diferen-
cial
1. Coloque el ATV en una superficie nivelada.
NOTAEl nivel de aceite del diferencial debe comprobar-
se con el motor en frío.2. Quite el perno de llenado de aceite del dife-
rencial y compruebe el nivel de aceite en la
caja del diferencial. El aceite debe encontrar-
se en el borde del orificio de llenado.3. Si el aceite se encuentra por debajo del borde
del orificio de llenado, añada una cantidad su-
ficiente de aceite del tipo recomendado hasta
que alcance el nivel correcto.
4. Coloque el perno de llenado de aceite y aprié-
telo con el par especificado.
1. Aceite del diferencial
2. Perno de llenado de aceite del diferencial
3. Nivel de aceite correctoPar de apriete:
Perno de llenado de aceite del diferencial:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U37S61S0.book Page 26 Monday, June 1, 2009 5:07 PM

8-27
8 Para cambiar el aceite del diferencial
1. Coloque el ATV en una superficie nivelada.
2. Coloque una bandeja debajo de la caja del di-
ferencial para recoger el aceite usado.
3. Quite el perno de llenado y el perno de drena-
je del aceite del diferencial para vaciar el acei-
te de la caja del diferencial.
4. Coloque el perno de drenaje y apriételo con el
par especificado.5. Añada aceite del diferencial del tipo recomen-
dado hasta el borde del orificio de llenado, tal
como se indica. ATENCIÓN: Evite que pene-
tren materiales extraños en el diferencial.
[SCB00411]
6. Coloque el perno de llenado de aceite y aprié-
telo con el par especificado.
1. Perno de drenaje de aceite del diferencialPar de apriete:
Perno de drenaje de aceite del diferencial:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1. Aceite del diferencial
2. Perno de llenado de aceite del diferencial
3. Nivel de aceite correctoAceite del diferencial recomendado:
Véase la página 10-1.
U37S61S0.book Page 27 Monday, June 1, 2009 5:07 PM

8-28
87. Compruebe si la caja del diferencial pierde
aceite. Si pierde aceite averigüe la causa.

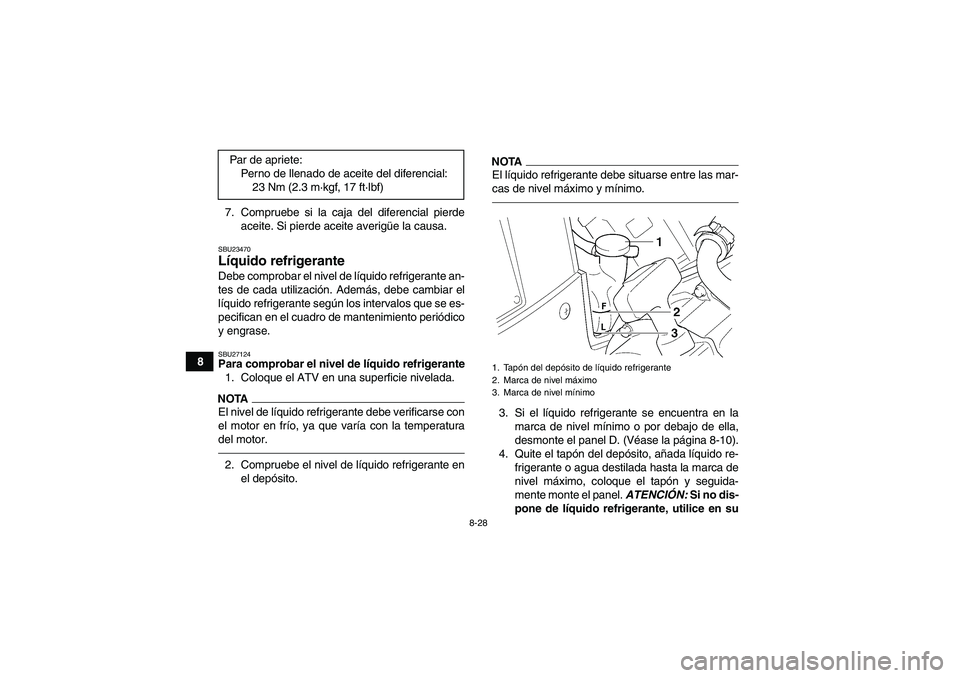

SBU23470Líquido refrigerante Debe comprobar el nivel de líquido refrigerante an-
tes de cada utilización. Además, debe cambiar el
líquido refrigerante según los intervalos que se es-
pecifican en el cuadro de mantenimiento periódico
y engrase.SBU27124Para comprobar el nivel de líquido refrigerante
1. Coloque el ATV en una superficie nivelada.NOTAEl nivel de líquido refrigerante debe verificarse con
el motor en frío, ya que varía con la temperatura
del motor.2. Compruebe el nivel de líquido refrigerante en
el depósito.
NOTAEl líquido refrigerante debe situarse entre las mar-
cas de nivel máximo y mínimo.3. Si el líquido refrigerante se encuentra en la
marca de nivel mínimo o por debajo de ella,
desmonte el panel D. (Véase la página 8-10).
4. Quite el tapón del depósito, añada líquido re-
frigerante o agua destilada hasta la marca de
nivel máximo, coloque el tapón y seguida-
mente monte el panel. ATENCIÓN: Si no dis-
pone de líquido refrigerante, utilice en su Par de apriete:
Perno de llenado de aceite del diferencial:
23 Nm (2.3 m·kgf, 17 ft·lbf)1. Tapón del depósito de líquido refrigerante
2. Marca de nivel máximo
3. Marca de nivel mínimo
U37S61S0.book Page 28 Monday, June 1, 2009 5:07 PM

8-29
8 lugar agua destilada o agua blanda del gri-
fo. No utilice agua dura o agua salada, ya
que resultan perjudiciales para el motor. Si
ha utilizado agua en lugar de líquido refri-
gerante, sustitúyala por líquido refrigeran-
te lo antes posible; de lo contrario el
sistema de refrigeración no estará protegi-
do contra las heladas y la corrosión. Si ha
añadido agua al líquido refrigerante, haga
comprobar lo antes posible en un conce-
sionario Yamaha el contenido de anticon-
gelante en el líquido refrigerante; de lo
contrario disminuirá la eficacia del líquido
refrigerante.
[SCB01011]
NOTA
El ventilador del radiador se activa o desactiva
automáticamente en función de la temperatura
del líquido refrigerante del radiador.
Si el motor se recalienta, consulte las instruccio-
nes adicionales de la página 8-65.
SBU23603Para cambiar el líquido refrigerante
ADVERTENCIA
SWB01890Espere a que se enfríen el motor y el radiador
antes de extraer la tapa del radiador. Podría
quemarse con el líquido y el vapor calientes,
que salen a presión. Ponga siempre un paño
grueso encima de la tapa cuando la abra. Deje
que se escape la presión remanente antes de
extraer por completo la tapa.1. Coloque el ATV en una superficie nivelada.
2. Desmonte los paneles E y F. (Véase la página
8-10).
3. Sitúe un recipiente debajo del motor y quite el
perno de drenaje del líquido refrigerante. (Uti-
lice un cuenco u objeto similar, tal como se
muestra, para evitar que se derrame líquido
refrigerante en la estribera). Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U37S61S0.book Page 29 Monday, June 1, 2009 5:07 PM

8-30

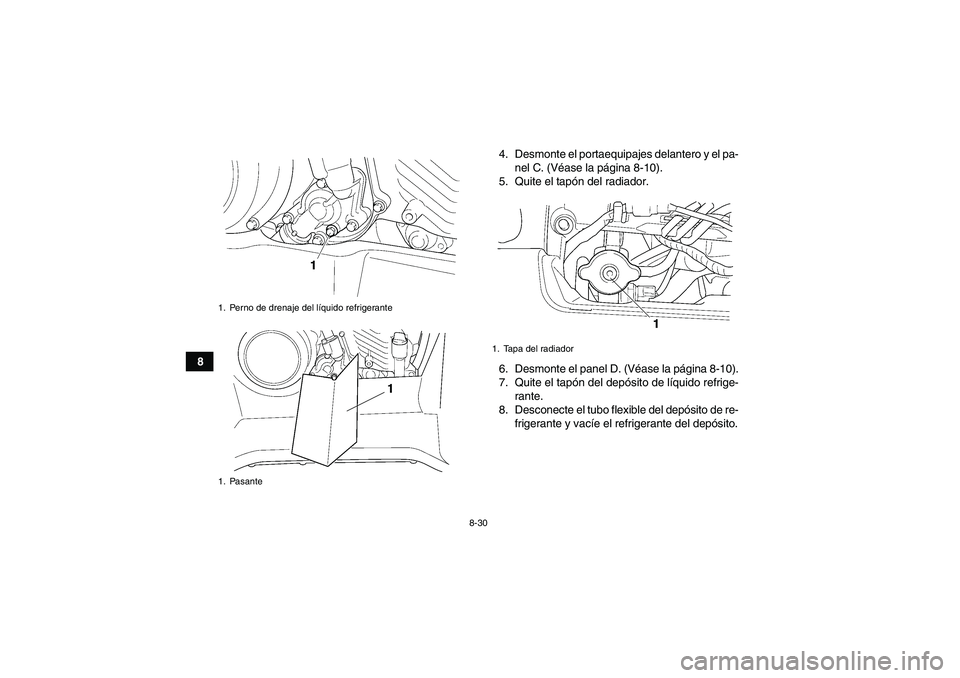

84. Desmonte el portaequipajes delantero y el pa-
nel C. (Véase la página 8-10).
5. Quite el tapón del radiador.
6. Desmonte el panel D. (Véase la página 8-10).
7. Quite el tapón del depósito de líquido refrige-
rante.
8. Desconecte el tubo flexible del depósito de re-
frigerante y vacíe el refrigerante del depósito.
1. Perno de drenaje del líquido refrigerante
1. Pasante
1. Tapa del radiador
