2010 YAMAHA GRIZZLY 450 Manuale de Empleo (in Spanish)

8-7
8

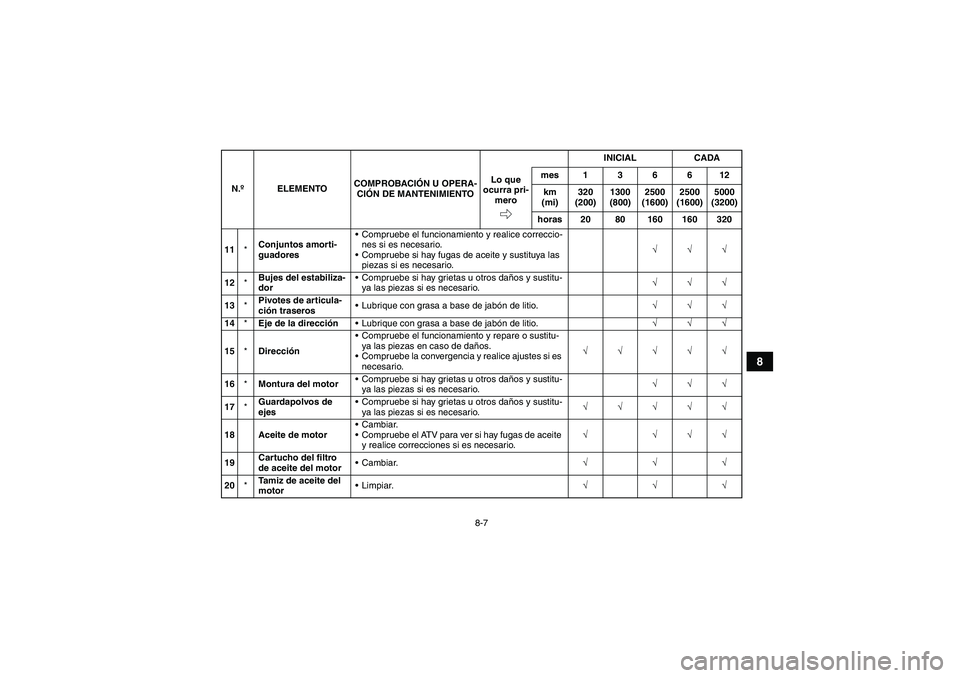

11*Conjuntos amorti-
guadoresCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe si hay fugas de aceite y sustituya las
piezas si es necesario.√√√
12*Bujes del estabiliza-
dorCompruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario.√√√
13*Pivotes de articula-
ción traserosLubrique con grasa a base de jabón de litio.√√√
14*Eje de la direcciónLubrique con grasa a base de jabón de litio.√√√
15*DirecciónCompruebe el funcionamiento y repare o sustitu-
ya las piezas en caso de daños.
Compruebe la convergencia y realice ajustes si es
necesario.√√√√√
16*Montura del motorCompruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario.√√√
17*Guardapolvos de
ejesCompruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario.√√√√√
18 Aceite de motorCambiar.
Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario.√ √√√
19Cartucho del filtro
de aceite del motorCambiar.√√√
20*Tamiz de aceite del
motorLimpiar.√√√ N.ºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
horas 20 80 160 160 320U37S61S0.book Page 7 Monday, June 1, 2009 5:07 PM

8-8
8

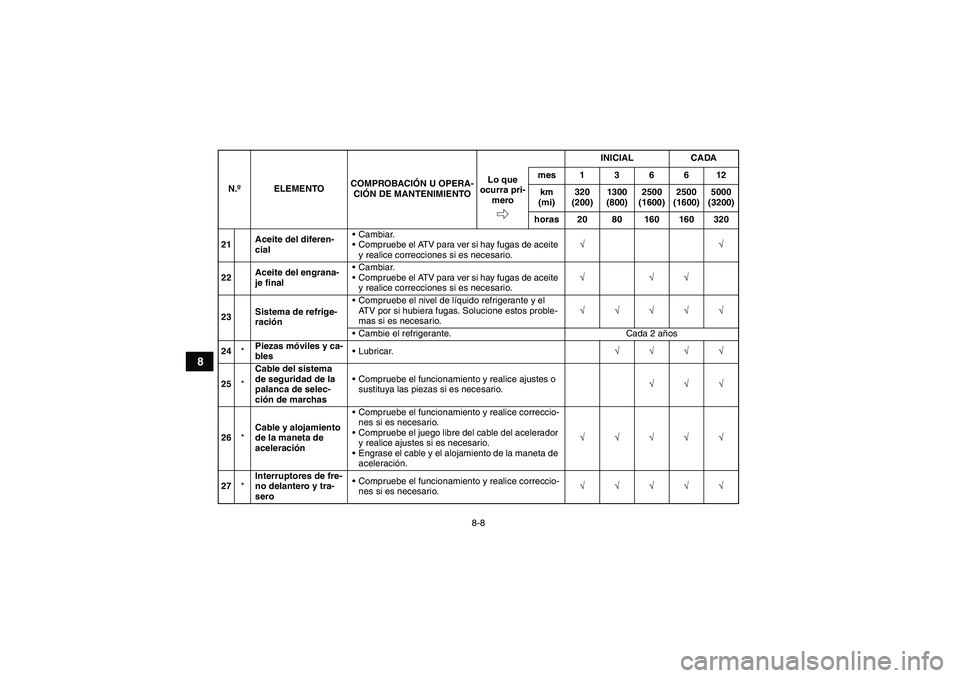

21Aceite del diferen-
cialCambiar.
Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario.√√
22Aceite del engrana-
je finalCambiar.
Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario.√√√
23Sistema de refrige-
raciónCompruebe el nivel de líquido refrigerante y el
ATV por si hubiera fugas. Solucione estos proble-
mas si es necesario.√√√√√
Cambie el refrigerante. Cada 2 años
24*Piezas móviles y ca-
blesLubricar.√√√√
25*Cable del sistema
de seguridad de la
palanca de selec-
ción de marchasCompruebe el funcionamiento y realice ajustes o
sustituya las piezas si es necesario.√√√
26*Cable y alojamiento
de la maneta de
aceleraciónCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe el juego libre del cable del acelerador
y realice ajustes si es necesario.
Engrase el cable y el alojamiento de la maneta de
aceleración.√√√√√
27*Interruptores de fre-
no delantero y tra-
seroCompruebe el funcionamiento y realice correccio-
nes si es necesario.√√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
horas 20 80 160 160 320U37S61S0.book Page 8 Monday, June 1, 2009 5:07 PM

8-9
8

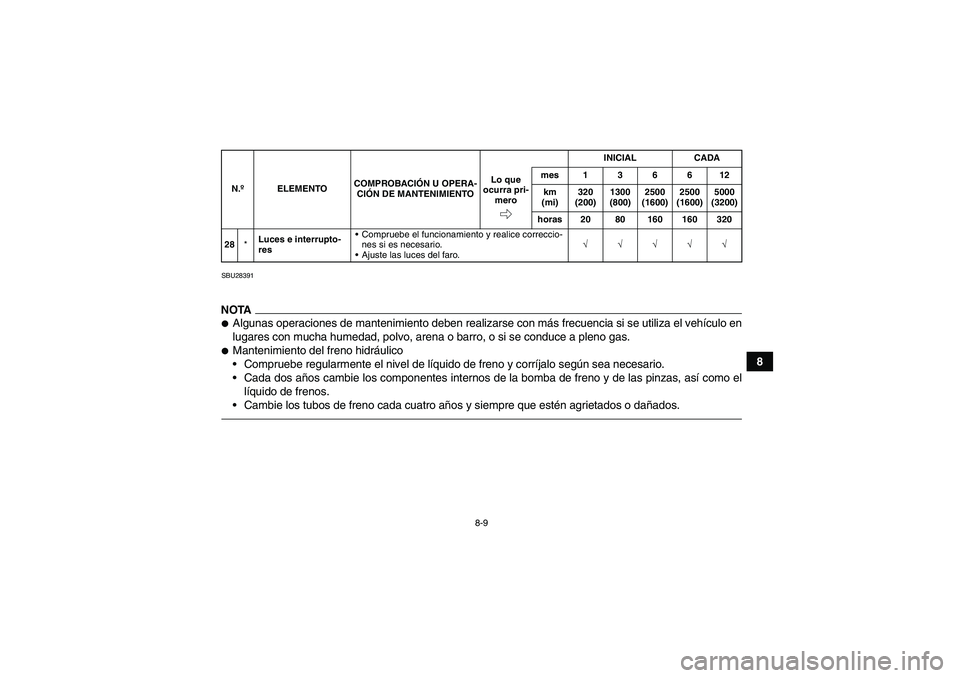

SBU28391NOTA
Algunas operaciones de mantenimiento deben realizarse con más frecuencia si se utiliza el vehículo en
lugares con mucha humedad, polvo, arena o barro, o si se conduce a pleno gas.
Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
Cada dos años cambie los componentes internos de la bomba de freno y de las pinzas, así como el
líquido de frenos.
Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.28*Luces e interrupto-
resCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Ajuste las luces del faro.√√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
horas 20 80 160 160 320U37S61S0.book Page 9 Monday, June 1, 2009 5:07 PM

8-10
8

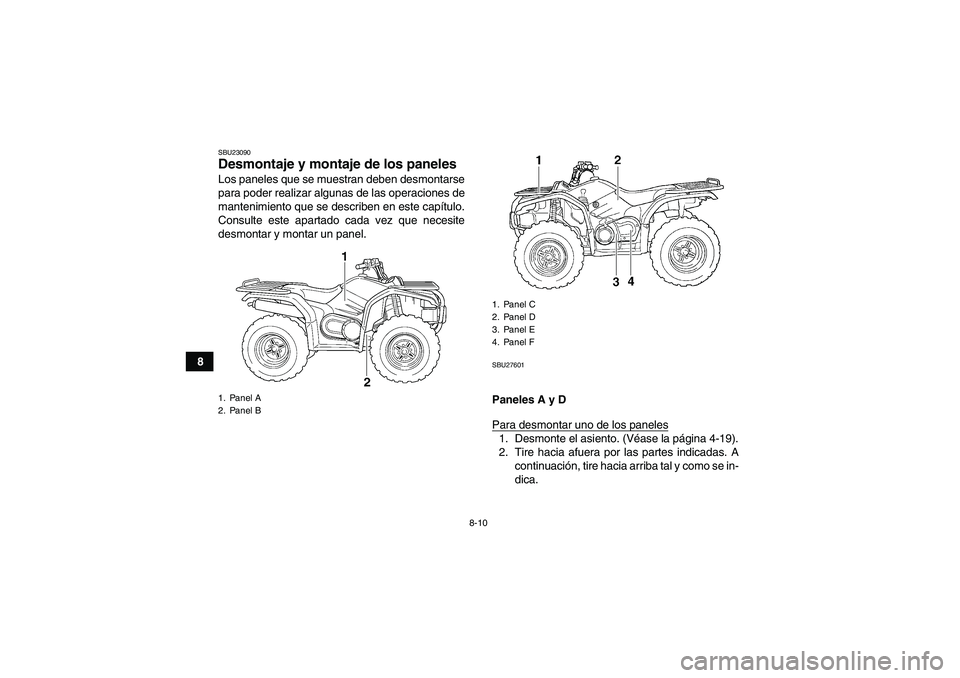

SBU23090Desmontaje y montaje de los paneles Los paneles que se muestran deben desmontarse
para poder realizar algunas de las operaciones de
mantenimiento que se describen en este capítulo.
Consulte este apartado cada vez que necesite
desmontar y montar un panel.
SBU27601Paneles A y D
Para desmontar uno de los paneles1. Desmonte el asiento. (Véase la página 4-19).
2. Tire hacia afuera por las partes indicadas. A
continuación, tire hacia arriba tal y como se in-
dica.
1. Panel A
2. Panel B
1. Panel C
2. Panel D
3. Panel E
4. Panel F
U37S61S0.book Page 10 Monday, June 1, 2009 5:07 PM

8-11

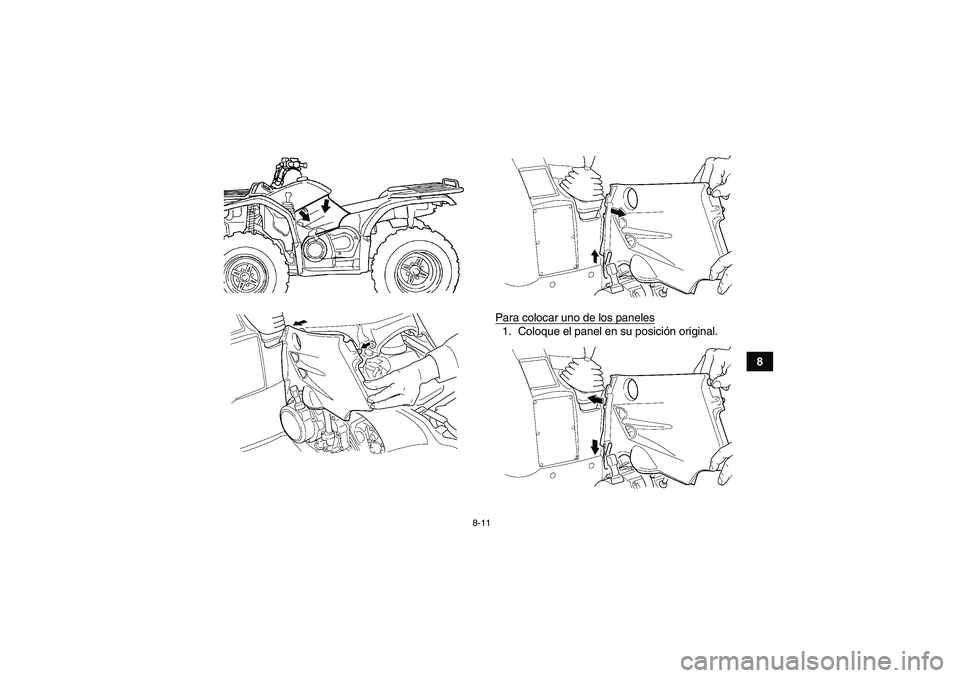

8 Para colocar uno de los paneles
1. Coloque el panel en su posición original.
U37S61S0.book Page 11 Monday, June 1, 2009 5:07 PM

8-12
8

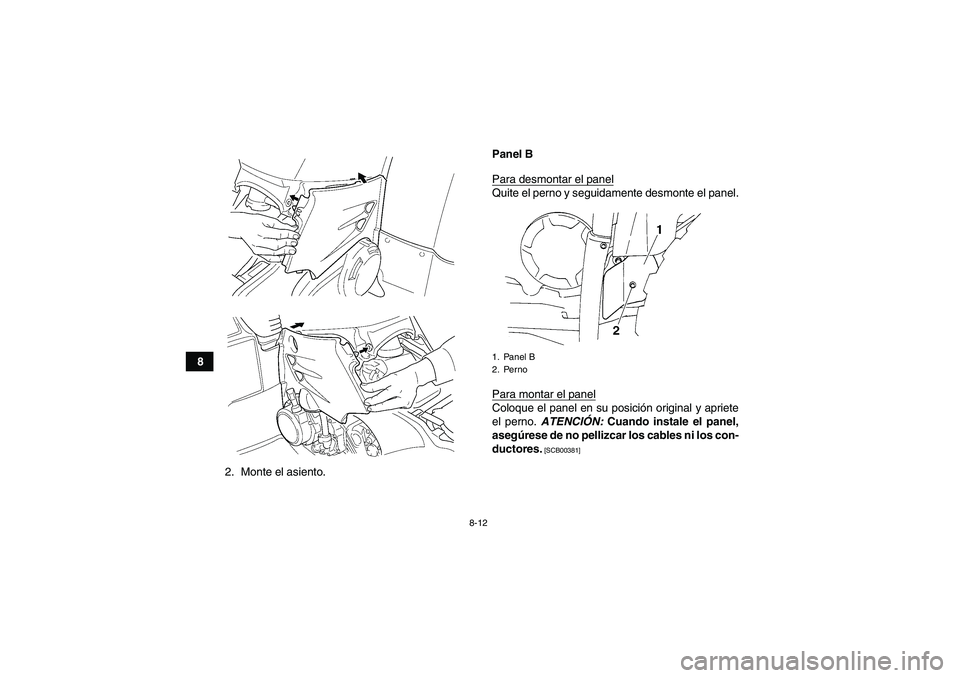

2. Monte el asiento.Panel B
Para desmontar el panel
Quite el perno y seguidamente desmonte el panel.
Para montar el panelColoque el panel en su posición original y apriete
el perno. ATENCIÓN: Cuando instale el panel,
asegúrese de no pellizcar los cables ni los con-
ductores.
[SCB00381]
1. Panel B
2. Perno
U37S61S0.book Page 12 Monday, June 1, 2009 5:07 PM

8-13

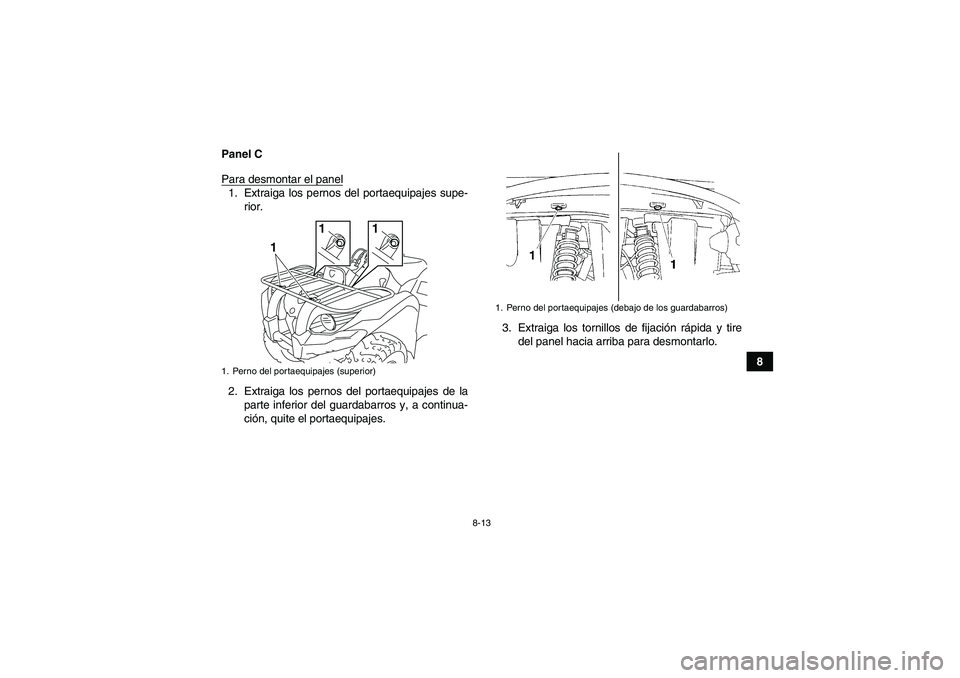

8 Panel C
Para desmontar el panel
1. Extraiga los pernos del portaequipajes supe-
rior.
2. Extraiga los pernos del portaequipajes de la
parte inferior del guardabarros y, a continua-
ción, quite el portaequipajes.3. Extraiga los tornillos de fijación rápida y tire
del panel hacia arriba para desmontarlo.1. Perno del portaequipajes (superior)
1
1
1
1. Perno del portaequipajes (debajo de los guardabarros)
U37S61S0.book Page 13 Monday, June 1, 2009 5:07 PM

8-14
8Para montar el panel
1. Sitúe el panel en su posición original y, a con-
tinuación, coloque los tornillos de fijación rápi-
da.
2. Monte el portaequipajes en la posición origi-
nal y coloque los pernos del portaequipajes
en la parte inferior del guardabarros.
3. Coloque los pernos del portaequipajes supe-
rior y apriételos con el par especificado.Panel E
Para desmontar el panel
Quite los pernos y seguidamente desmonte el pa-
nel.
1. Tornillo de fijación rápida
2. Panel C
1
2
Pares de apriete:
Perno del portaequipajes (superior):
34 Nm (3.4 m·kgf, 24 ft·lbf)
Perno del portaequipajes (guardabarros infe-
rior):
7 Nm (0.7 m·kgf, 5.1 ft·lbf)1. Panel E
2. Perno
