2010 YAMAHA GRIZZLY 450 Manuale de Empleo (in Spanish)

8-31
8 9. Después de vaciarlo, enjuague bien el siste-
ma de refrigeración con agua del grifo limpia.
10. Cambie la arandela del perno de drenaje si
está dañada, coloque el perno de drenaje del
líquido refrigerante y apriételo con el par es-
pecificado.
11. Conecte el tubo flexible del depósito de refri-
gerante.12. Vierta líquido refrigerante del tipo recomenda-
do en el depósito hasta la marca de nivel
máximo y seguidamente coloque el tapón.
ATENCIÓN: Mezcle anticongelante única-
mente con agua destilada. No obstante, si
no dispone de agua destilada puede utili-
zar agua tratada. No utilice agua dura o
agua salada, ya que resultan perjudiciales
para el motor.
[SCB00991]
13. Vierta líquido refrigerante del tipo recomenda-
do en el radiador hasta que esté lleno.
1. Tubo flexible del depósito de líquido refrigerantePar de apriete:
Perno de drenaje del líquido refrigerante:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Proporción de la mezcla anticongelante/agua:
1:1
Anticongelante recomendado:
Anticongelante de alta calidad al etileno gli-
col con inhibidores de corrosión para moto-
res de aluminio
Cantidad de líquido refrigerante:
Capacidad del radiador (incluidos todos los
pasos):
1.30 L (1.37 US qt, 1.14 Imp.qt)
Capacidad del depósito de líquido refrigeran-
te (hasta la marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U37S61S0.book Page 31 Monday, June 1, 2009 5:07 PM

8-32
814. Coloque el tapón del radiador, arranque el
motor, déjelo al ralentí durante algunos minu-
tos y luego párelo.
15. Extraiga el tapón del radiador para comprobar
el nivel de líquido refrigerante en el radiador.
Si el nivel es bajo, añada líquido refrigerante
hasta que llegue a la parte superior del radia-
dor; seguidamente coloque el tapón del radia-
dor.
16. Arranque el motor y compruebe si se pierde lí-
quido refrigerante.
NOTASi observa alguna fuga, haga revisar el sistema de
refrigeración en un concesionario Yamaha.17. Monte los paneles y el portaequipajes delan-
tero.SBU23646Limpieza del filtro de aire Debe limpiar el filtro de aire según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Limpie el filtro de aire o cám-
bielo, si es necesario, con mayor frecuencia si con-
duce en lugares especialmente húmedos o
polvorientos.
NOTAEn la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo o
agua en dicho tubo, vacíelo y limpie el filtro de aire
y la caja del mismo.1. Coloque el ATV en una superficie nivelada.
2. Desmonte el asiento. (Véase la página 4-19).
3. Retire la cubierta de la caja del filtro de aire
desenganchando las sujeciones.1. Tubo de vaciado de la caja del filtro de aire
U37S61S0.book Page 32 Monday, June 1, 2009 5:07 PM

8-33
8 4. Extraiga el filtro de aire de su caja.5. Retire la placa de fijación del filtro de aire y ex-
traiga el material esponjoso de la rejilla del fil-
tro del aire.
6. Lave el material esponjoso con disolvente,
suavemente pero a fondo. ¡ADVERTENCIA!
Para limpiar el material esponjoso utilice
siempre un disolvente para la limpieza de
piezas. No utilice nunca disolventes con
una temperatura de inflamabilidad baja o
gasolina para limpiar el material esponjo-
so, pues el motor podría incendiarse o ex-
plotar.
[SWB01941]
1. Soporte de la cubierta de la caja del filtro de aire
2. Cubierta de la caja del filtro de aire
1. Filtro de aire
1. Bastidor del filtro de aire
2. Material esponjoso
3. Placa de fijación del filtro de aire
U37S61S0.book Page 33 Monday, June 1, 2009 5:07 PM

8-34
87. Escurra el exceso de disolvente del material
esponjoso y déjelo secar. ATENCIÓN: Al
oprimir el material esponjoso, no lo retuer-
za.
[SCB00441]
8. Compruebe el material esponjoso y cámbielo
si está dañado.
9. Aplique aceite de filtro del aire en espuma de
Yamaha o de calidad similar al material es-
ponjoso.NOTAEl material esponjoso debe estar húmedo, pero sin
gotear.10. Instale el material esponjoso sobre la rejilla
del filtro del aire y coloque la placa de fijación.11. Introduzca el filtro de aire en la caja y monte
la cubierta de la misma enganchando las su-
jeciones. ATENCIÓN: Verifique que el filtro
de aire esté correctamente asentado en la
caja. No utilice nunca el motor sin el filtro
de aire. La penetración de aire no filtrado
al motor acelera su desgaste y puede pro-
vocar averías. Asimismo, el funcionamien-
to sin el filtro de aire afectará a los
surtidores del carburador con la consi-
guiente disminución de las prestaciones y
el posible recalentamiento del motor.
[SCB00461]
12. Monte el asiento.NOTAEl filtro de aire se debe limpiar cada 20–40 horas.
Si el ATV se utiliza en lugares en los que hay mu-
cho polvo, el filtro se debe limpiar y engrasar con
mayor frecuencia. Cada vez que realice el mante-
nimiento del filtro de aire, compruebe si la toma de
entrada a la caja del mismo está obstruida. Verifi-
que que la junta de goma entre la caja del filtro de
aire y los racores del carburador y del colector sea
U37S61S0.book Page 34 Monday, June 1, 2009 5:07 PM

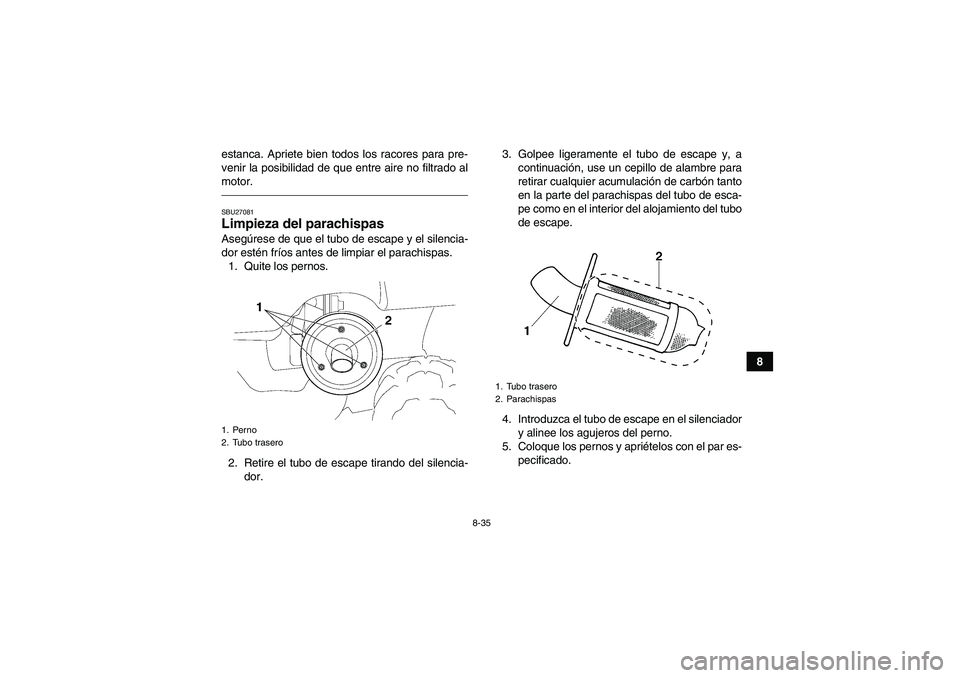

8-35
8 estanca. Apriete bien todos los racores para pre-
venir la posibilidad de que entre aire no filtrado al
motor.
SBU27081Limpieza del parachispas Asegúrese de que el tubo de escape y el silencia-
dor estén fríos antes de limpiar el parachispas.
1. Quite los pernos.
2. Retire el tubo de escape tirando del silencia-
dor.3. Golpee ligeramente el tubo de escape y, a
continuación, use un cepillo de alambre para
retirar cualquier acumulación de carbón tanto
en la parte del parachispas del tubo de esca-
pe como en el interior del alojamiento del tubo
de escape.
4. Introduzca el tubo de escape en el silenciador
y alinee los agujeros del perno.
5. Coloque los pernos y apriételos con el par es-
pecificado.1. Perno
2. Tubo trasero
1. Tubo trasero
2. Parachispas
U37S61S0.book Page 35 Monday, June 1, 2009 5:07 PM

8-36
8
ADVERTENCIA
SWB02340No ponga el motor en marcha al limpiar el pa-
rachispas, podría causar lesiones a los ojos,
quemaduras, envenenamiento de monóxido
de carbono e incluso la muerte, y además, un
incendio. Deje siempre que el sistema de esca-
pe se enfríe antes de tocar ninguno de sus
componentes.SBU23920Manguera de comprobación del con-
ducto de enfriamiento de la correa tra-
pezoidal Si se acumula polvo o agua en esta manguera de
comprobación del conducto de enfriamiento de la
correa trapezoidal, extraiga la manguera y límpie-
la.
SBU23930Tapón de drenaje de la caja de la correa
trapezoidal Después de circular por aguas lo bastante profun-
das como para que pueda introducirse agua en la
caja de la correa trapezoidal, extraiga este tapón
para drenar el agua de la caja. Par de apriete:
Perno del tubo trasero:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)1. Manguera de comprobación del conducto de enfriamiento
de la correa trapezoidal (lado delantero izquierdo del ATV)
U37S61S0.book Page 36 Monday, June 1, 2009 5:07 PM

8-37
8
NOTASi se drena agua de la caja de la correa trapezoi-
dal después de haber extraído el tapón, solicite a
un concesionario Yamaha que inspeccione el
ATV: es posible que el agua haya afectado otras
partes del motor.SBU23940Ajuste del carburador Debe comprobarse y, si fuera necesario, ajustarse
el carburador según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y en-
grase. El carburador es una parte importante delmotor y requiere un ajuste muy sofisticado. Por lo
tanto, la mayor parte de los ajustes del carburador
deben realizarse en un concesionario Yamaha,
donde se dispone de los conocimientos y expe-
riencia profesional necesarios. No obstante, el
propietario puede realizar el ajuste que se descri-
be en el apartado siguiente como parte del mante-
nimiento rutinario.
ATENCIÓNSCB00480El carburador ha sido ajustado y probado ex-
haustivamente en la fábrica Yamaha. La modi-
ficación de estos ajustes sin los
conocimientos técnicos suficientes puede pro-
vocar una disminución de las prestaciones o
averías en el motor.SBU24010Ajuste del ralentí del motor Debe comprobar y, si es necesario, ajustar el ra-
lentí del motor como se describe a continuación y
según los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
1. Tapón de drenaje de la caja de la correa trapezoidalU37S61S0.book Page 37 Monday, June 1, 2009 5:07 PM

8-38
8
NOTAPara realizar este ajuste es necesario un tacóme-
tro de diagnóstico.1. Arranque el motor y caliéntelo.NOTAEl motor está caliente cuando responde rápida-
mente al acelerador.2. Desmonte el panel D. (Véase la página 8-10).
3. Acople el tacómetro al cable de la bujía.
4. Compruebe el ralentí del motor y, si es nece-
sario, ajústelo al valor especificado girando el
tornillo de tope del acelerador en el carbura-
dor. Para aumentar el ralentí del motor, gire el
tornillo de tope del acelerador en la dirección
(a); para disminuir el ralentí, gire el tornillo en
la dirección (b).
NOTASi no consigue obtener el ralentí especificado con
el procedimiento descrito, acuda a un concesiona-
rio Yamaha para efectuar el ajuste.5. Monte el panel.1. Tornillo de tope del aceleradorRalentí del motor:
1450–1550 r/min
U37S61S0.book Page 38 Monday, June 1, 2009 5:07 PM
