2010 YAMAHA GRIZZLY 450 Manuale de Empleo (in Spanish)

4-12
4
Antes de poner en marcha el motor, compruebe
que el acelerador funcione con suavidad. Asegú-
rese de que vuelve a la posición de ralentí cuando
se suelta la maneta.
SBU18323Limitador de velocidad El ATV está equipado con un limitador ajustable
de la velocidad. El limitador de velocidad evita que
se abra por completo el acelerador, incluso cuan-
do se presiona al máximo la maneta de acelera-
ción.
1. Afloje la contratuerca.2. Para aumentar la potencia máxima disponible
del motor y la velocidad máxima del ATV, en-
rosque el tornillo de ajuste en la dirección (a).
Para reducir la potencia máxima disponible
del motor y la velocidad máxima del ATV, en-
rosque el tornillo de ajuste en la dirección (b).
No gire el tornillo de ajuste más de 12 mm
(0.47 in) porque podría dañarse el cable del
acelerador. Asegúrese siempre que el juego
libre de la maneta de aceleración esté ajusta-
do a 3.0–5.0 mm (0.12–0.20 in). (Véase la pá-
gina 8-39). ¡ADVERTENCIA! El ajuste
inadecuado del limitador de velocidad y
del acelerador puede causar daños en el
cable del acelerador o hacer que este fun-
cione incorrectamente. Puede perder el
control, con el consiguiente riesgo de ac-
cidente.
[SWB00241]
1. Maneta de aceleraciónU37S61S0.book Page 12 Monday, June 1, 2009 5:07 PM

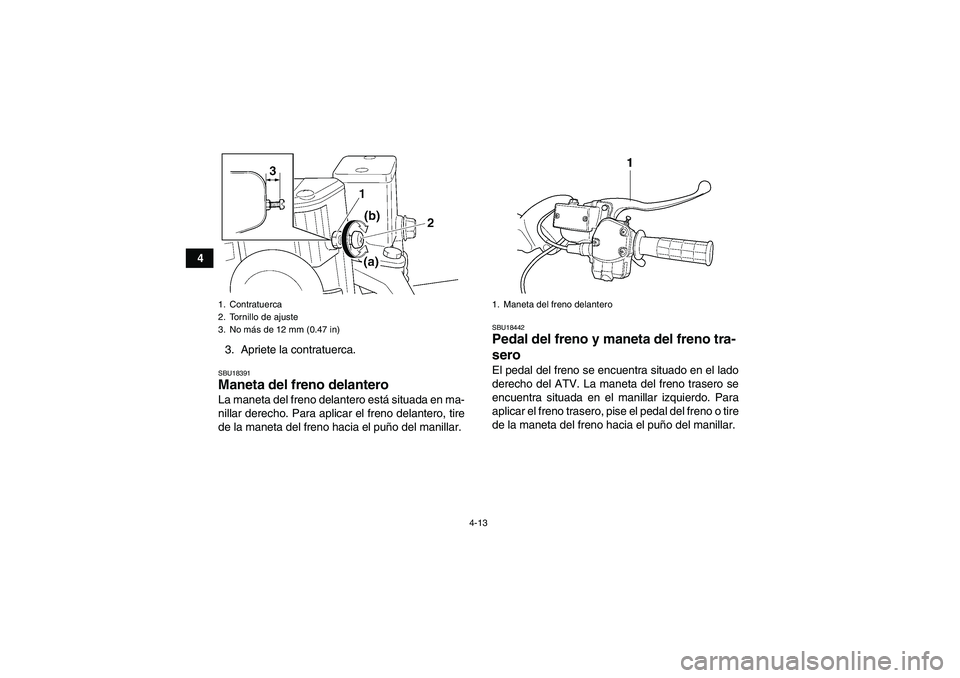

4-13
4
3. Apriete la contratuerca.
SBU18391Maneta del freno delantero La maneta del freno delantero está situada en ma-
nillar derecho. Para aplicar el freno delantero, tire
de la maneta del freno hacia el puño del manillar.
SBU18442Pedal del freno y maneta del freno tra-
sero El pedal del freno se encuentra situado en el lado
derecho del ATV. La maneta del freno trasero se
encuentra situada en el manillar izquierdo. Para
aplicar el freno trasero, pise el pedal del freno o tire
de la maneta del freno hacia el puño del manillar.
1. Contratuerca
2. Tornillo de ajuste
3. No más de 12 mm (0.47 in)
1. Maneta del freno delantero
U37S61S0.book Page 13 Monday, June 1, 2009 5:07 PM

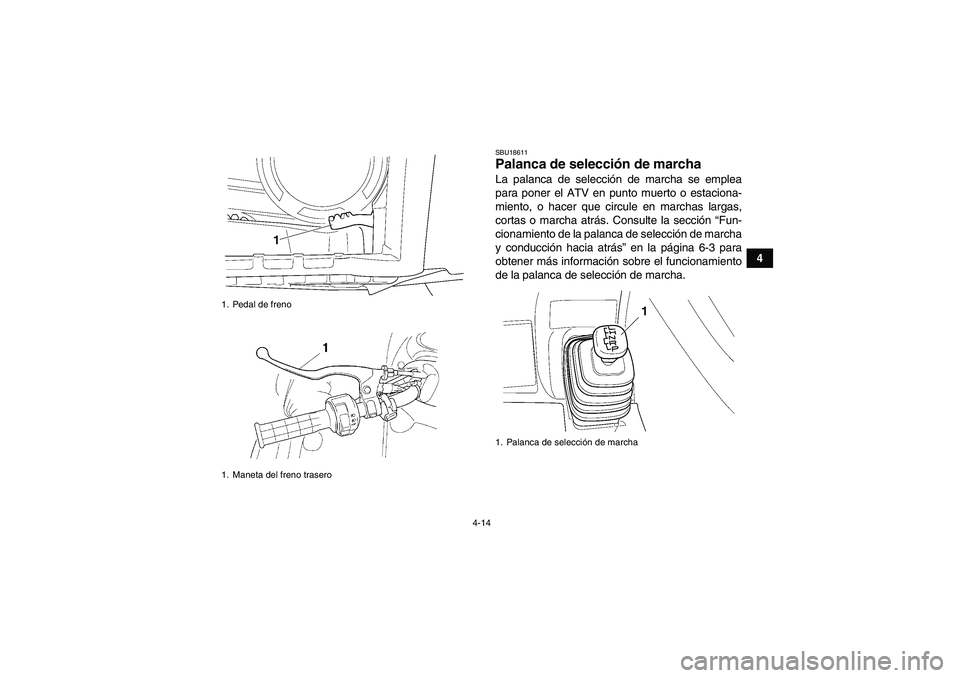

4-14
4
SBU18611Palanca de selección de marcha La palanca de selección de marcha se emplea
para poner el ATV en punto muerto o estaciona-
miento, o hacer que circule en marchas largas,
cortas o marcha atrás. Consulte la sección “Fun-
cionamiento de la palanca de selección de marcha
y conducción hacia atrás” en la página 6-3 para
obtener más información sobre el funcionamiento
de la palanca de selección de marcha.
1. Pedal de freno
1. Maneta del freno trasero
1. Palanca de selección de marcha
U37S61S0.book Page 14 Monday, June 1, 2009 5:07 PM

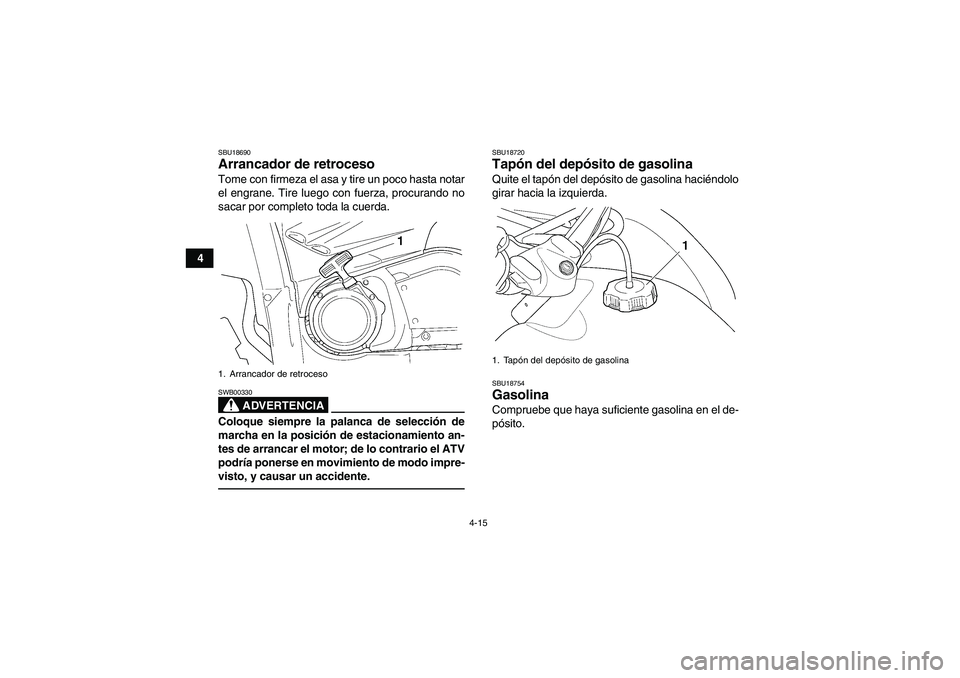

4-15
4
SBU18690Arrancador de retroceso Tome con firmeza el asa y tire un poco hasta notar
el engrane. Tire luego con fuerza, procurando no
sacar por completo toda la cuerda.
ADVERTENCIA
SWB00330Coloque siempre la palanca de selección de
marcha en la posición de estacionamiento an-
tes de arrancar el motor; de lo contrario el ATV
podría ponerse en movimiento de modo impre-
visto, y causar un accidente.
SBU18720Tapón del depósito de gasolina Quite el tapón del depósito de gasolina haciéndolo
girar hacia la izquierda.SBU18754Gasolina Compruebe que haya suficiente gasolina en el de-
pósito.
1. Arrancador de retroceso
1. Tapón del depósito de gasolina
U37S61S0.book Page 15 Monday, June 1, 2009 5:07 PM

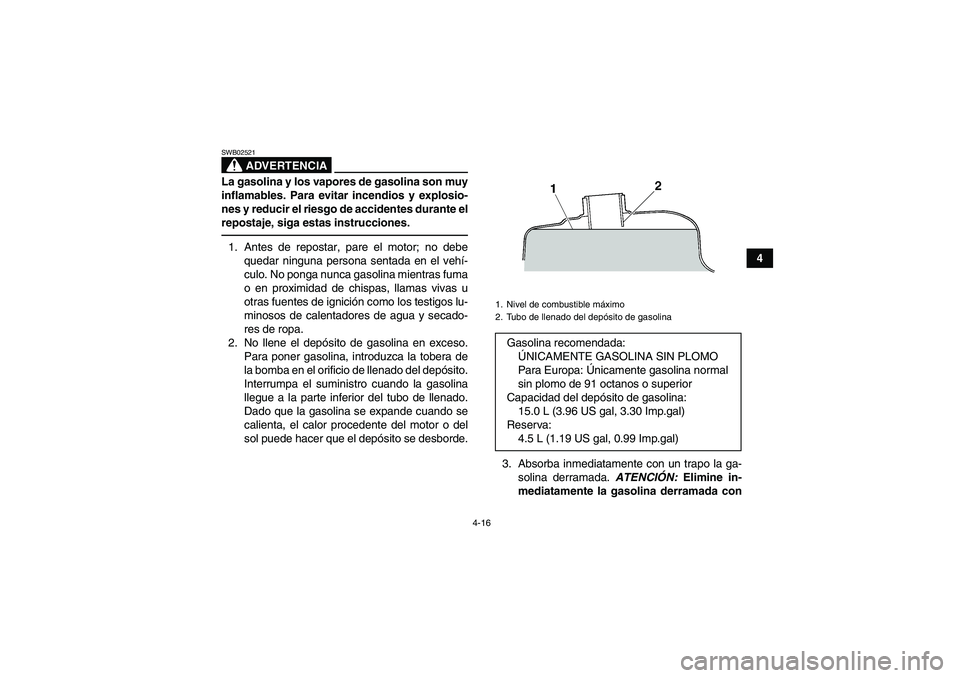

4-16
4
ADVERTENCIA
SWB02521La gasolina y los vapores de gasolina son muy
inflamables. Para evitar incendios y explosio-
nes y reducir el riesgo de accidentes durante el
repostaje, siga estas instrucciones.1. Antes de repostar, pare el motor; no debe
quedar ninguna persona sentada en el vehí-
culo. No ponga nunca gasolina mientras fuma
o en proximidad de chispas, llamas vivas u
otras fuentes de ignición como los testigos lu-
minosos de calentadores de agua y secado-
res de ropa.
2. No llene el depósito de gasolina en exceso.
Para poner gasolina, introduzca la tobera de
la bomba en el orificio de llenado del depósito.
Interrumpa el suministro cuando la gasolina
llegue a la parte inferior del tubo de llenado.
Dado que la gasolina se expande cuando se
calienta, el calor procedente del motor o del
sol puede hacer que el depósito se desborde.
3. Absorba inmediatamente con un trapo la ga-
solina derramada. ATENCIÓN: Elimine in-
mediatamente la gasolina derramada con
1. Nivel de combustible máximo
2. Tubo de llenado del depósito de gasolinaGasolina recomendada:
ÚNICAMENTE GASOLINA SIN PLOMO
Para Europa: Únicamente gasolina normal
sin plomo de 91 octanos o superior
Capacidad del depósito de gasolina:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Reserva:
4.5 L (1.19 US gal, 0.99 Imp.gal)
U37S61S0.book Page 16 Monday, June 1, 2009 5:07 PM

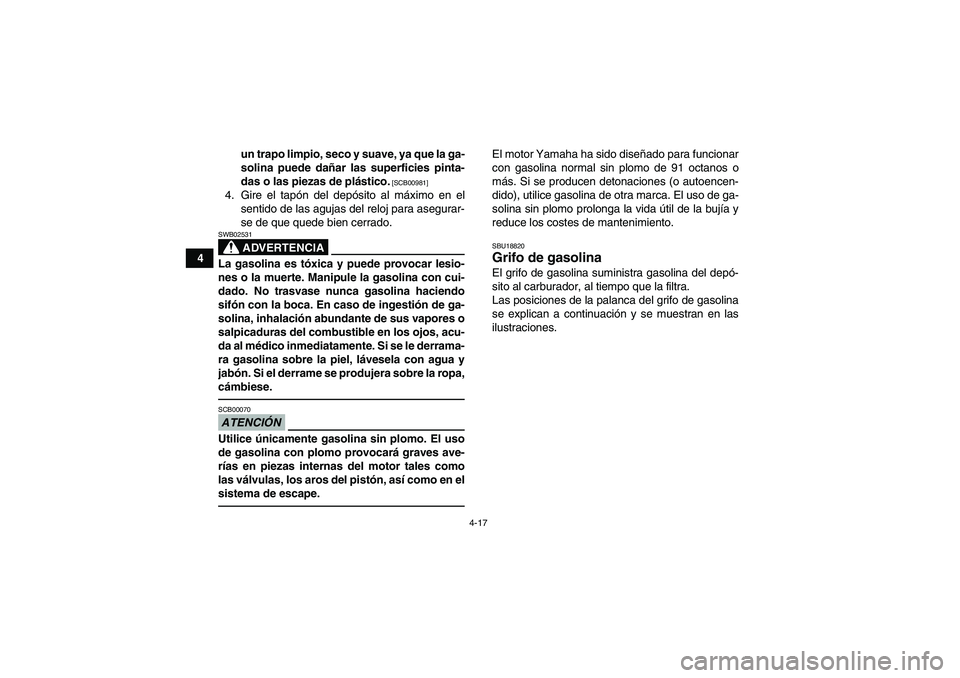

4-17
4un trapo limpio, seco y suave, ya que la ga-
solina puede dañar las superficies pinta-
das o las piezas de plástico.
[SCB00981]
4. Gire el tapón del depósito al máximo en el
sentido de las agujas del reloj para asegurar-
se de que quede bien cerrado.
ADVERTENCIA
SWB02531La gasolina es tóxica y puede provocar lesio-
nes o la muerte. Manipule la gasolina con cui-
dado. No trasvase nunca gasolina haciendo
sifón con la boca. En caso de ingestión de ga-
solina, inhalación abundante de sus vapores o
salpicaduras del combustible en los ojos, acu-
da al médico inmediatamente. Si se le derrama-
ra gasolina sobre la piel, lávesela con agua y
jabón. Si el derrame se produjera sobre la ropa,
cámbiese.ATENCIÓNSCB00070Utilice únicamente gasolina sin plomo. El uso
de gasolina con plomo provocará graves ave-
rías en piezas internas del motor tales como
las válvulas, los aros del pistón, así como en el
sistema de escape.
El motor Yamaha ha sido diseñado para funcionar
con gasolina normal sin plomo de 91 octanos o
más. Si se producen detonaciones (o autoencen-
dido), utilice gasolina de otra marca. El uso de ga-
solina sin plomo prolonga la vida útil de la bujía y
reduce los costes de mantenimiento.SBU18820Grifo de gasolina El grifo de gasolina suministra gasolina del depó-
sito al carburador, al tiempo que la filtra.
Las posiciones de la palanca del grifo de gasolina
se explican a continuación y se muestran en las
ilustraciones.
U37S61S0.book Page 17 Monday, June 1, 2009 5:07 PM

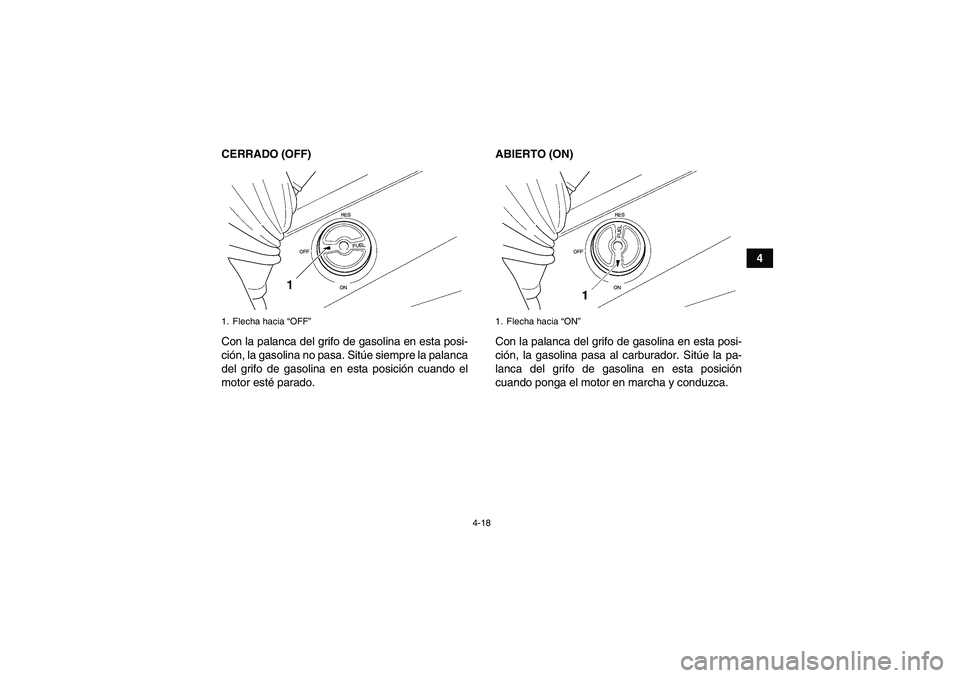

4-18
4 CERRADO (OFF)
Con la palanca del grifo de gasolina en esta posi-
ción, la gasolina no pasa. Sitúe siempre la palanca
del grifo de gasolina en esta posición cuando el
motor esté parado.ABIERTO (ON)
Con la palanca del grifo de gasolina en esta posi-
ción, la gasolina pasa al carburador. Sitúe la pa-
lanca del grifo de gasolina en esta posición
cuando ponga el motor en marcha y conduzca.
1. Flecha hacia “OFF”
1. Flecha hacia “ON”
U37S61S0.book Page 18 Monday, June 1, 2009 5:07 PM

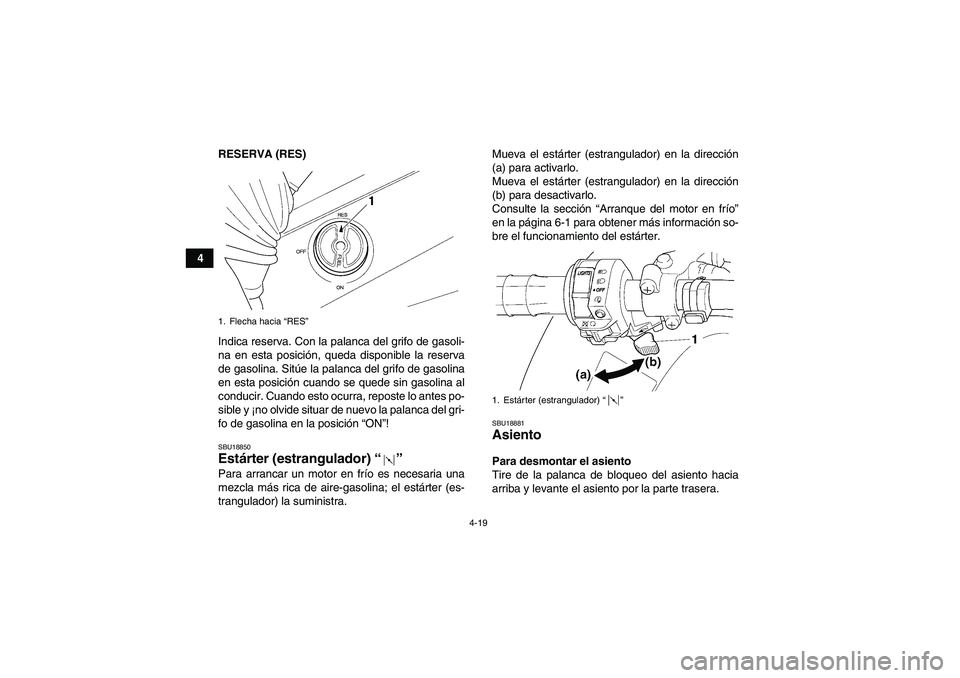

4-19
4RESERVA (RES)
Indica reserva. Con la palanca del grifo de gasoli-
na en esta posición, queda disponible la reserva
de gasolina. Sitúe la palanca del grifo de gasolina
en esta posición cuando se quede sin gasolina al
conducir. Cuando esto ocurra, reposte lo antes po-
sible y ¡no olvide situar de nuevo la palanca del gri-
fo de gasolina en la posición “ON”!
SBU18850Estárter (estrangulador)“” Para arrancar un motor en frío es necesaria una
mezcla más rica de aire-gasolina; el estárter (es-
trangulador) la suministra.Mueva el estárter (estrangulador) en la dirección
(a) para activarlo.
Mueva el estárter (estrangulador) en la dirección
(b) para desactivarlo.
Consulte la sección “Arranque del motor en frío”
en la página 6-1 para obtener más información so-
bre el funcionamiento del estárter.
SBU18881Asiento Para desmontar el asiento
Tire de la palanca de bloqueo del asiento hacia
arriba y levante el asiento por la parte trasera.
1. Flecha hacia “RES”
1. Estárter (estrangulador)“”
U37S61S0.book Page 19 Monday, June 1, 2009 5:07 PM
