2010 YAMAHA GRIZZLY 450 Manuale de Empleo (in Spanish)

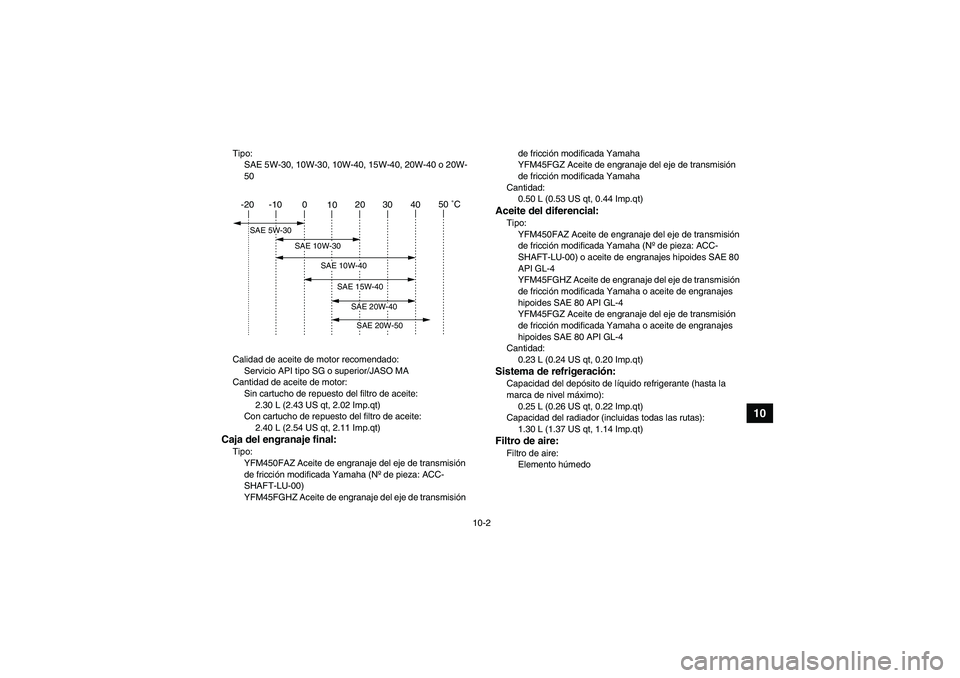

10-2
10
Tipo:
SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 o 20W-
50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de aceite:
2.30 L (2.43 US qt, 2.02 Imp.qt)
Con cartucho de repuesto del filtro de aceite:
2.40 L (2.54 US qt, 2.11 Imp.qt)Caja del engranaje final:Tipo:
YFM450FAZ Aceite de engranaje del eje de transmisión
de fricción modificada Yamaha (Nº de pieza: ACC-
SHAFT-LU-00)
YFM45FGHZ Aceite de engranaje del eje de transmisión de fricción modificada Yamaha
YFM45FGZ Aceite de engranaje del eje de transmisión
de fricción modificada Yamaha
Cantidad:
0.50 L (0.53 US qt, 0.44 Imp.qt)
Aceite del diferencial:Tipo:
YFM450FAZ Aceite de engranaje del eje de transmisión
de fricción modificada Yamaha (Nº de pieza: ACC-
SHAFT-LU-00) o aceite de engranajes hipoides SAE 80
API GL-4
YFM45FGHZ Aceite de engranaje del eje de transmisión
de fricción modificada Yamaha o aceite de engranajes
hipoides SAE 80 API GL-4
YFM45FGZ Aceite de engranaje del eje de transmisión
de fricción modificada Yamaha o aceite de engranajes
hipoides SAE 80 API GL-4
Cantidad:
0.23 L (0.24 US qt, 0.20 Imp.qt)Sistema de refrigeración:Capacidad del depósito de líquido refrigerante (hasta la
marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacidad del radiador (incluidas todas las rutas):
1.30 L (1.37 US qt, 1.14 Imp.qt)Filtro de aire:Filtro de aire:
Elemento húmedo
-20 -10 0
1020 304050 ˚C
SAE 15W-40
SAE 20W-40SAE 20W-50
SAE 10W-40
SAE 5W-30
SAE 10W-30
U37S61S0.book Page 2 Monday, June 1, 2009 5:07 PM

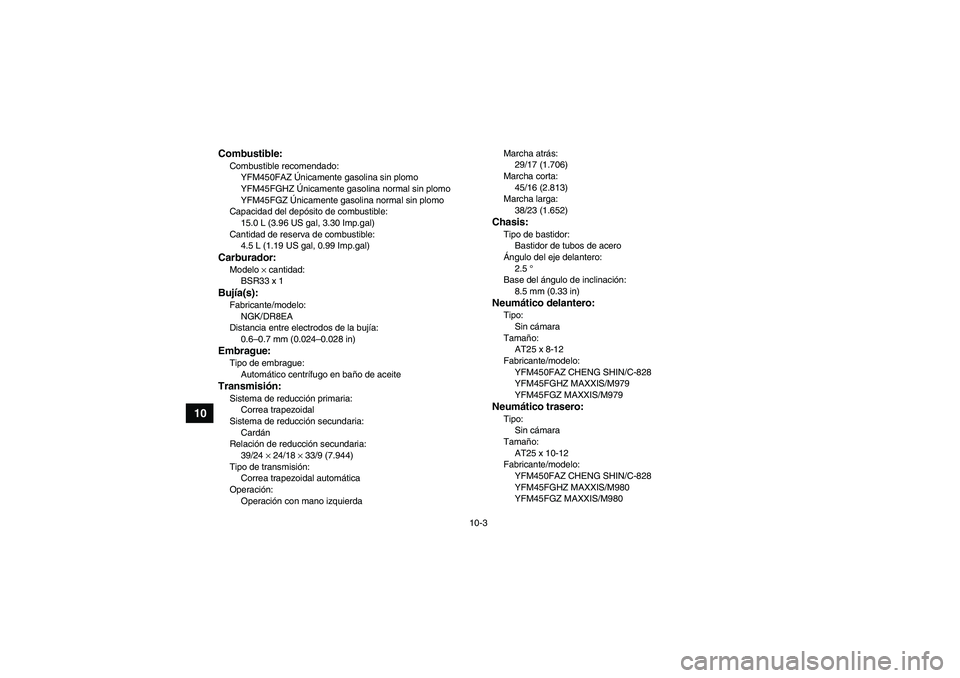

10-3
10
Combustible:Combustible recomendado:
YFM450FAZ Únicamente gasolina sin plomo
YFM45FGHZ Únicamente gasolina normal sin plomo
YFM45FGZ Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Cantidad de reserva de combustible:
4.5 L (1.19 US gal, 0.99 Imp.gal)Carburador:Modelo × cantidad:
BSR33 x 1Bujía(s):Fabricante/modelo:
NGK/DR8EA
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)Embrague:Tipo de embrague:
Automático centrífugo en baño de aceiteTransmisión:Sistema de reducción primaria:
Correa trapezoidal
Sistema de reducción secundaria:
Cardán
Relación de reducción secundaria:
39/24 × 24/18 × 33/9 (7.944)
Tipo de transmisión:
Correa trapezoidal automática
Operación:
Operación con mano izquierdaMarcha atrás:
29/17 (1.706)
Marcha corta:
45/16 (2.813)
Marcha larga:
38/23 (1.652)
Chasis:Tipo de bastidor:
Bastidor de tubos de acero
Ángulo del eje delantero:
2.5 °
Base del ángulo de inclinación:
8.5 mm (0.33 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
AT25 x 8-12
Fabricante/modelo:
YFM450FAZ CHENG SHIN/C-828
YFM45FGHZ MAXXIS/M979
YFM45FGZ MAXXIS/M979Neumático trasero:Tipo:
Sin cámara
Tamaño:
AT25 x 10-12
Fabricante/modelo:
YFM450FAZ CHENG SHIN/C-828
YFM45FGHZ MAXXIS/M980
YFM45FGZ MAXXIS/M980
U37S61S0.book Page 3 Monday, June 1, 2009 5:07 PM

10-4
10
Carga:Carga máxima:
210.0 kg (463 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:
Delantero:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Trasero:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Mínimo:
Delantero:
22.0 kPa (0.220 kgf/cm², 3.2 psi)
Trasero:
22.0 kPa (0.220 kgf/cm², 3.2 psi)Rueda delantera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
12 x 6.0ATRueda trasera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
12 x 7.5ATFreno delantero:Tipo:
Freno de disco dobleOperación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:Tipo:
Freno de múltiples discos húmedos
Operación:
Operación con mano izquierda y pie derechoSuspensión delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
160 mm (6.3 in)Suspensión trasera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
180 mm (7.1 in)Sistema eléctrico:Sistema de encendido:
DC. CDI
Sistema estándar:
Magneto CABatería:Modelo:
YTX20L-BS
U37S61S0.book Page 4 Monday, June 1, 2009 5:07 PM

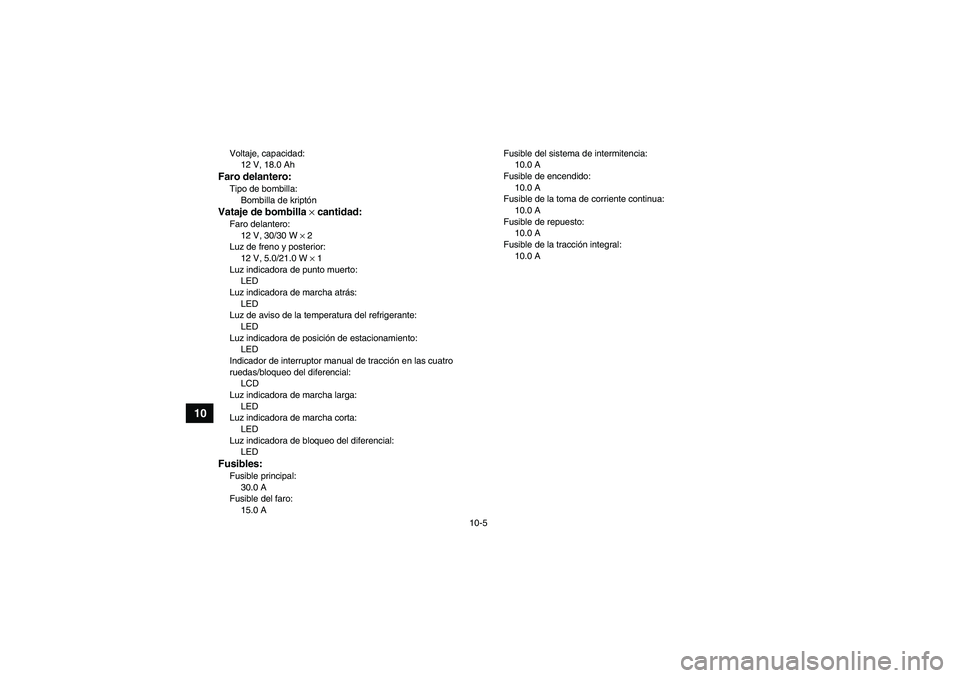

10-5
10
Voltaje, capacidad:
12 V, 18.0 AhFaro delantero:Tipo de bombilla:
Bombilla de kriptónVataje de bombilla × cantidad:Faro delantero:
12 V, 30/30 W × 2
Luz de freno y posterior:
12 V, 5.0/21.0 W × 1
Luz indicadora de punto muerto:
LED
Luz indicadora de marcha atrás:
LED
Luz de aviso de la temperatura del refrigerante:
LED
Luz indicadora de posición de estacionamiento:
LED
Indicador de interruptor manual de tracción en las cuatro
ruedas/bloqueo del diferencial:
LCD
Luz indicadora de marcha larga:
LED
Luz indicadora de marcha corta:
LED
Luz indicadora de bloqueo del diferencial:
LEDFusibles:Fusible principal:
30.0 A
Fusible del faro:
15.0 AFusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
10.0 A
Fusible de la toma de corriente continua:
10.0 A
Fusible de repuesto:
10.0 A
Fusible de la tracción integral:
10.0 A
U37S61S0.book Page 5 Monday, June 1, 2009 5:07 PM

11-1
11
SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU26012Números de identificación Anote el número de identificación de la llave, el nú-
mero de identificación del vehículo y los datos de
la etiqueta del modelo en los espacios previstos
más abajo, para utilizarlos como referencia cuan-
do solicite repuestos a un concesionario Yamaha
o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DE LA LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-
LO:
SBU26020Número de identificación de la llave
El número de identificación de la llave está graba-
do en la llave. Anote este número en el espacio
previsto y utilícelo como referencia cuando solicite
una nueva llave.SBU26041Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.1. Número de identificación de la llave
U37S61S0.book Page 1 Monday, June 1, 2009 5:07 PM

11-2
11El año de fabricación se indica en el número de
identificación del vehículo como se muestra en la
ilustración.
NOTAEl número de identificación del vehículo se emplea
para la identificación del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.
1. Número de identificación del vehículo (lado delantero
izquierdo)
1. Número de identificación del vehículo
2. Año de fabricación
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z no utilizados)
12
U37S61S0.book Page 2 Monday, June 1, 2009 5:07 PM

11-3
11

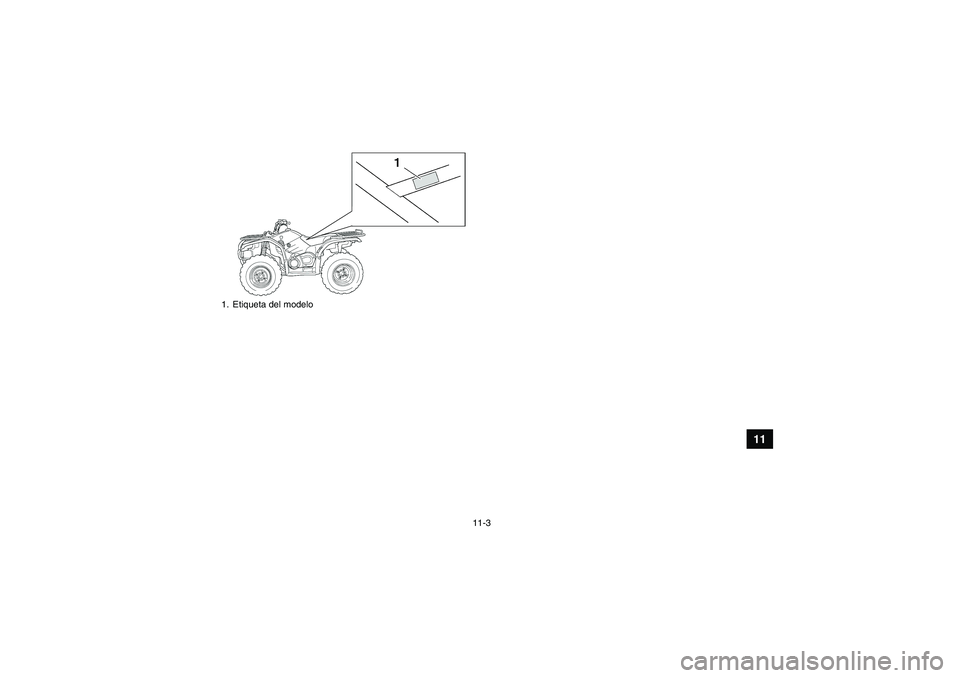

1. Etiqueta del modeloU37S61S0.book Page 3 Monday, June 1, 2009 5:07 PM

INDEX
AAccesorios, toma auxiliar ............................................. 4-24
Accesorios y carga ......................................................... 6-7
Aceite del diferencial ............................................. 5-4, 8-25
Aceite del engranaje final ...................................... 5-4, 8-22
Aceite del motor y cartucho del filtro de aceite ............ 8-18
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Arrancador de retroceso .............................................. 4-15
Asiento ......................................................................... 4-19BBatería .......................................................................... 8-53
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-60
Bombilla del faro, cambio ............................................. 8-57
Bujes del estabilizador, comprobación ......................... 8-52
Bujía, comprobación .................................................... 8-15CCable del sistema de seguridad de la palanca de
selección de marcha, ajuste ...................................... 8-40
Cables, comprobación y engrase ................................. 8-49
Carburador, ajuste ....................................................... 8-37
Cojinetes de los cubos de las ruedas,
comprobación ............................................................ 8-51
Compartimentos porta objetos ..................................... 4-20
Conducción del ATV ...................................................... 7-1
Conjuntos amortiguadores, ajuste delantero y
trasero ........................................................................ 4-23
Cuadro de mantenimiento, sistema de control de
emisiones ..................................................................... 8-3Cuadro de mantenimiento y engrase ............................. 8-5
Cuadros de identificación de averías ........................... 8-65
EEje de dirección, engrase ............................................. 8-52
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................. 6-6
Estacionamiento en una pendiente ................................ 6-6
Estárter (estrangulador) ............................................... 4-19
Etiqueta del modelo ..................................................... 11-2FFijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-32
Frenos .......................................................................... 8-40
Frenos, delantero y trasero ............................................ 5-4
Fusibles, cambio .......................................................... 8-55GGasolina ................................................................ 4-15, 5-4
Grifo de gasolina .......................................................... 4-17
Guardapolvos de ejes .................................................. 8-47HHolgura de la válvula .................................................... 8-39IIdentificación de averías .............................................. 8-63
Información relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ................................ 5-8
Interruptor de arranque .................................................. 4-6
Interruptor de bloqueo del diferencial manual ................ 4-9
Interruptor de cancelación .............................................. 4-7
