2010 YAMAHA GRIZZLY 450 Manuale de Empleo (in Spanish)

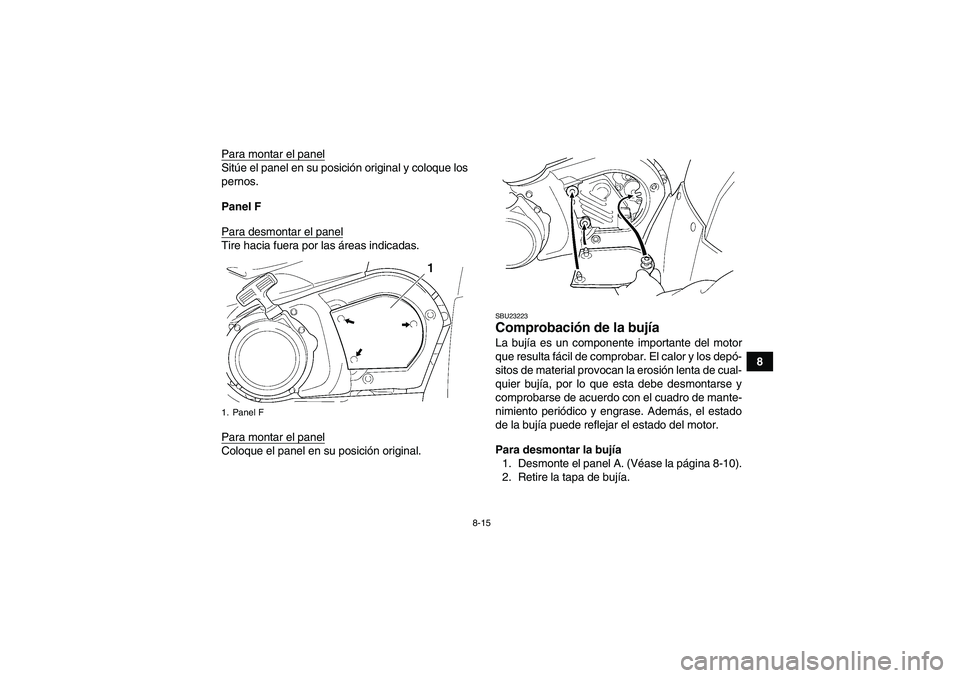

8-15
8 Para montar el panel
Sitúe el panel en su posición original y coloque los
pernos.
Panel F
Para desmontar el panelTire hacia fuera por las áreas indicadas.
Para montar el panelColoque el panel en su posición original.
SBU23223Comprobación de la bujía La bujía es un componente importante del motor
que resulta fácil de comprobar. El calor y los depó-
sitos de material provocan la erosión lenta de cual-
quier bujía, por lo que esta debe desmontarse y
comprobarse de acuerdo con el cuadro de mante-
nimiento periódico y engrase. Además, el estado
de la bujía puede reflejar el estado del motor.
Para desmontar la bujía
1. Desmonte el panel A. (Véase la página 8-10).
2. Retire la tapa de bujía.
1. Panel FU37S61S0.book Page 15 Monday, June 1, 2009 5:07 PM

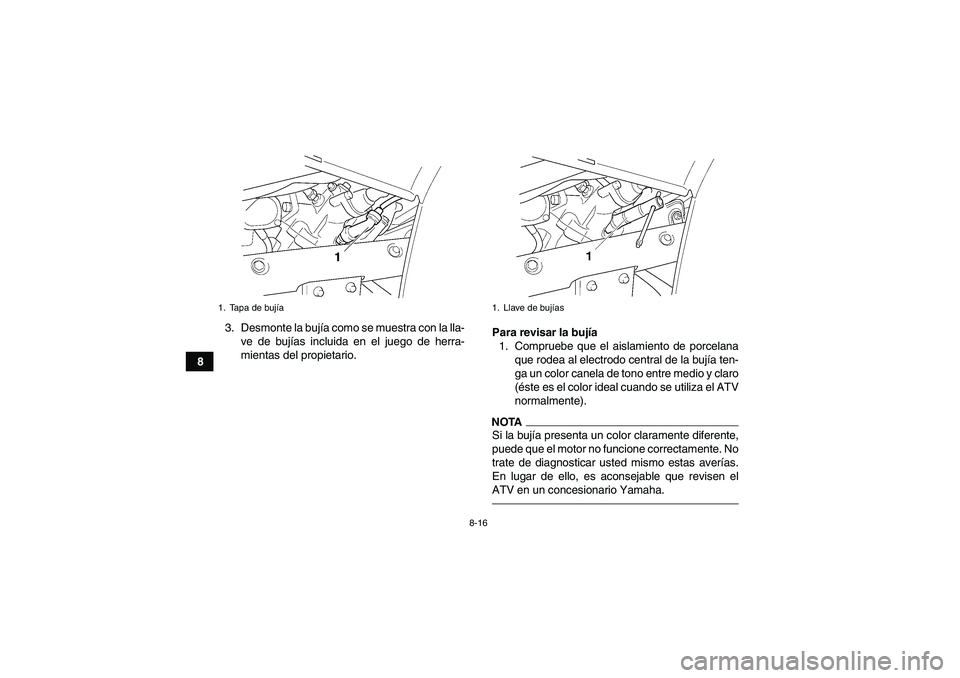

8-16
83. Desmonte la bujía como se muestra con la lla-
ve de bujías incluida en el juego de herra-
mientas del propietario.Para revisar la bujía
1. Compruebe que el aislamiento de porcelana
que rodea al electrodo central de la bujía ten-
ga un color canela de tono entre medio y claro
(éste es el color ideal cuando se utiliza el ATV
normalmente).
NOTASi la bujía presenta un color claramente diferente,
puede que el motor no funcione correctamente. No
trate de diagnosticar usted mismo estas averías.
En lugar de ello, es aconsejable que revisen el
ATV en un concesionario Yamaha.
1. Tapa de bujía
1. Llave de bujías
U37S61S0.book Page 16 Monday, June 1, 2009 5:07 PM

8-17
8 2. Compruebe la erosión del electrodo y la acu-
mulación excesiva de carbono u otros depósi-
tos en la bujía; cámbiela según sea necesario.
3. Mida la distancia entre electrodos de la bujía
con una galga y ajústela al valor especificado
según sea necesario.Para montar la bujía
1. Limpie la superficie de la junta de la bujía y su
superficie de contacto; seguidamente elimine
toda suciedad de las roscas de la bujía.
2. Monte la bujía con la llave de bujías y apriéte-
la con el par especificado.
NOTASi no dispone de una llave dinamométrica para
montar la bujía, una buena estimación del par de
apriete correcto es 1/4–1/2 vuelta después de ha-
berla apretado a mano. No obstante, deberá apre-
tar la bujía con el par especificado tan pronto como
sea posible.3. Coloque la tapa de bujía.
4. Monte el panel. Bujía especificada:
NGK/DR8EA
1. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)
Par de apriete:
Bujía:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U37S61S0.book Page 17 Monday, June 1, 2009 5:07 PM

8-18
8
SBU23328Aceite del motor y cartucho del filtro de
aceite Debe comprobar el nivel de aceite del motor antes
de cada utilización. Además, debe cambiar el acei-
te y el cartucho del filtro de aceite según los inter-
valos que se especifican en el cuadro de
mantenimiento periódico y engrase.
Para comprobar el nivel de aceite del motor
1. Coloque el ATV en una superficie nivelada.
2. Desmonte el panel F. (Véase la página 8-10).
3. Compruebe el nivel de aceite del motor con el
motor frío.NOTASi se ha arrancado el motor antes de comprobar el
nivel de aceite, para hacer una lectura correcta de-
berá asegurarse de calentar el motor lo suficiente,
y esperar luego al menos diez minutos hasta que
el aceite se asiente.4. Extraiga el tapón de llenado de aceite del mo-
tor y limpie la varilla con un trapo limpio.5. Inserte la varilla de medición del nivel en el
orificio de relleno (sin roscarla), y extráigala
después para comprobar el nivel de aceite.
NOTAEl aceite del motor debe situarse entre las marcas
de nivel máximo y mínimo.1. Tapón de llenado del aceite del motor
U37S61S0.book Page 18 Monday, June 1, 2009 5:07 PM

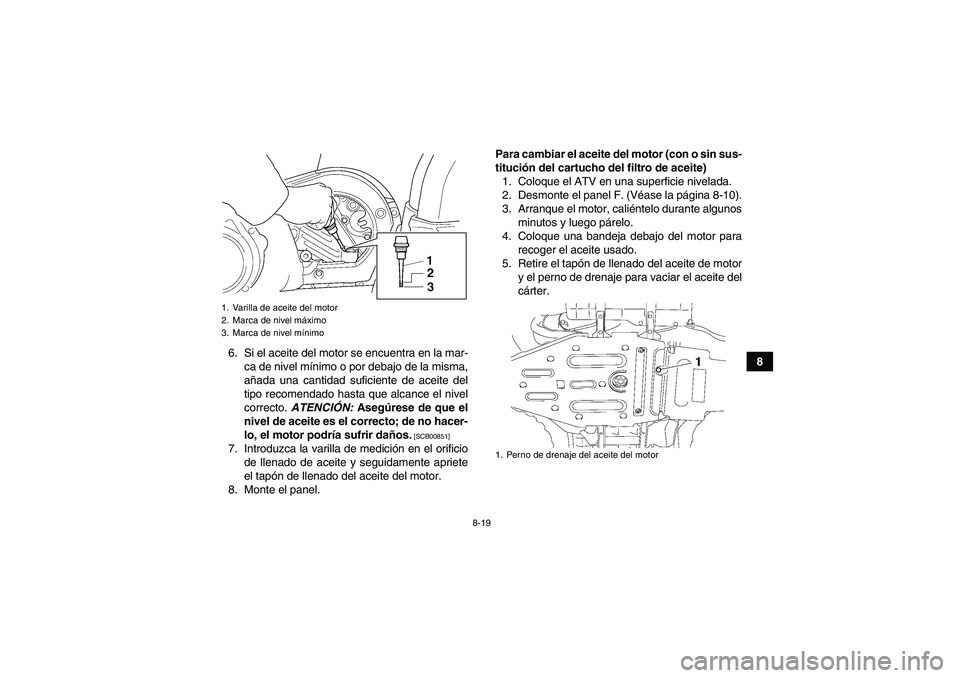

8-19
8 6. Si el aceite del motor se encuentra en la mar-
ca de nivel mínimo o por debajo de la misma,
añada una cantidad suficiente de aceite del
tipo recomendado hasta que alcance el nivel
correcto. ATENCIÓN: Asegúrese de que el
nivel de aceite es el correcto; de no hacer-
lo, el motor podría sufrir daños.
[SCB00851]
7. Introduzca la varilla de medición en el orificio
de llenado de aceite y seguidamente apriete
el tapón de llenado del aceite del motor.
8. Monte el panel.Para cambiar el aceite del motor (con o sin sus-
titución del cartucho del filtro de aceite)
1. Coloque el ATV en una superficie nivelada.
2. Desmonte el panel F. (Véase la página 8-10).
3. Arranque el motor, caliéntelo durante algunos
minutos y luego párelo.
4. Coloque una bandeja debajo del motor para
recoger el aceite usado.
5. Retire el tapón de llenado del aceite de motor
y el perno de drenaje para vaciar el aceite del
cárter.1. Varilla de aceite del motor
2. Marca de nivel máximo
3. Marca de nivel mínimo
1. Perno de drenaje del aceite del motor
U37S61S0.book Page 19 Monday, June 1, 2009 5:07 PM

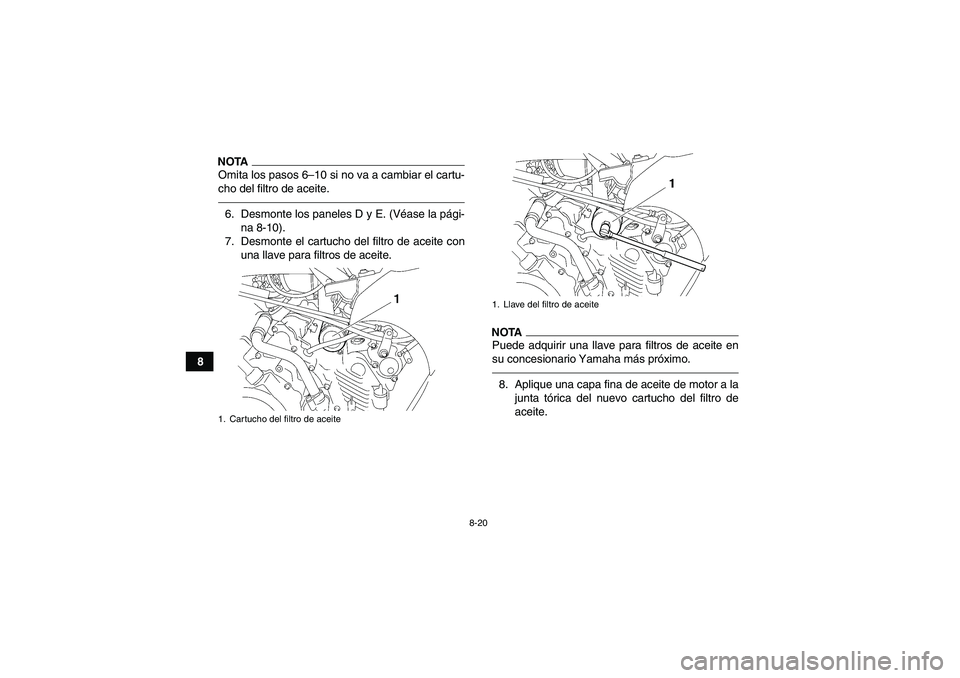

8-20
8
NOTAOmita los pasos 6–10 si no va a cambiar el cartu-
cho del filtro de aceite.6. Desmonte los paneles D y E. (Véase la pági-
na 8-10).
7. Desmonte el cartucho del filtro de aceite con
una llave para filtros de aceite.
NOTAPuede adquirir una llave para filtros de aceite en
su concesionario Yamaha más próximo.8. Aplique una capa fina de aceite de motor a la
junta tórica del nuevo cartucho del filtro de
aceite.
1. Cartucho del filtro de aceite
1. Llave del filtro de aceite
U37S61S0.book Page 20 Monday, June 1, 2009 5:07 PM

8-21
8
NOTAVerifique que la junta tórica quede bien asentada.9. Coloque el nuevo cartucho del filtro de aceite
con la llave para filtros y seguidamente aprié-
telo con el par especificado con una llave di-
namométrica.10. Monte los paneles E y D.
11. Coloque el perno de drenaje del aceite del
motor y apriételo con el par especificado.1. Junta tórica
1. DinamométricaPar de apriete:
Cartucho del filtro de aceite:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Par de apriete:
Perno de drenaje del aceite del motor:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U37S61S0.book Page 21 Monday, June 1, 2009 5:07 PM

8-22
812. Añada la cantidad especificada del aceite de
motor recomendado y seguidamente coloque
y apriete el tapón de llenado de aceite.
NOTACuando el motor y el sistema de escape se hayan
enfriado, no olvide limpiar el aceite que se haya
podido derramar sobre alguna pieza.ATENCIÓNSCB00300
Para evitar que el embrague patine (puesto
que el aceite del motor también lubrica el
embrague), no mezcle ningún aditivo quími-
co. No utilice aceites con la especificación
diésel “CD” ni aceites de calidad superior ala especificada. Asimismo, no utilice aceites
con la etiqueta “ENERGY CONSERVING II” o
superior.

Asegúrese de que no penetre ningún mate-
rial extraño en el cárter.13. Arranque el motor y déjelo al ralentí durante
algunos minutos mientras comprueba si exis-
te alguna fuga de aceite. Si pierde aceite,
pare inmediatamente el motor y averigüe la
causa.
14. Pare el motor, espere al menos 10 minutos,
compruebe el nivel de aceite y corríjalo según
sea necesario.
15. Monte el panel F.SBU28573Aceite del engranaje final Antes de cada utilización debe comprobar su la
caja del engranaje final pierde aceite. Si observa
alguna fuga, haga revisar y reparar el ATV en un
concesionario Yamaha. Además, debe comprobar
el nivel de aceite del engranaje final y cambiar és-
te, del modo siguiente, según los intervalos que se
especifican en el cuadro de mantenimiento perió-
dico y engrase. Aceite recomendado:
Véase la página 10-1.
Cantidad de aceite:
Sin sustitución del cartucho del filtro de acei-
te:
2.30 L (2.43 US qt, 2.02 Imp.qt)
Con sustitución del cartucho del filtro de
aceite:
2.40 L (2.54 US qt, 2.11 Imp.qt)
U37S61S0.book Page 22 Monday, June 1, 2009 5:07 PM
