Vérification et appoint de niveaux247
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

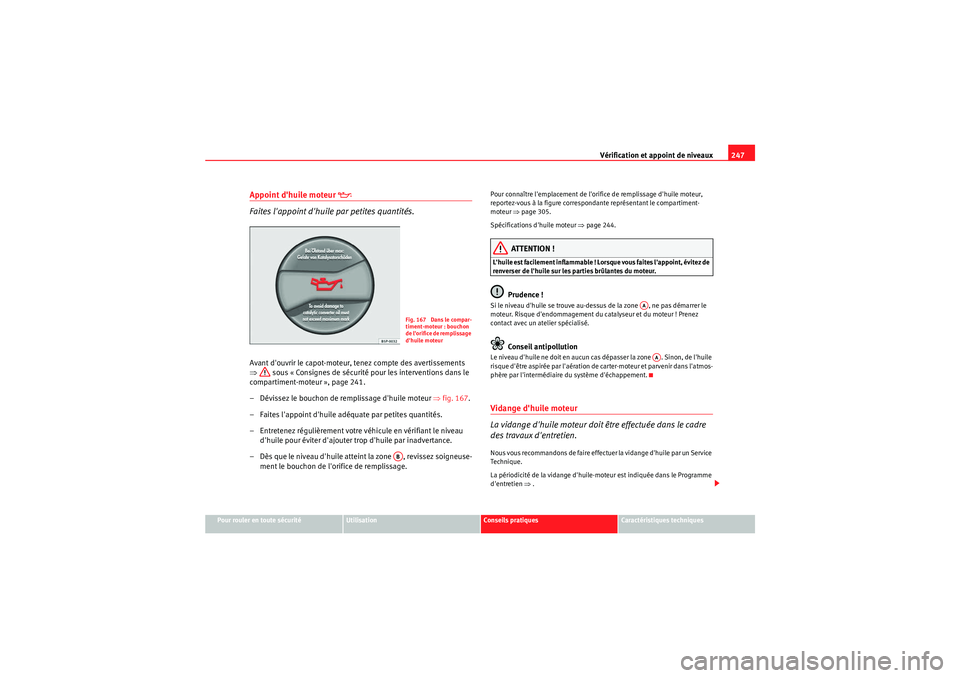

Appoint d'huile moteur


Faites l'appoint d'huile par petites quantités.
Avant d'ouvrir le capot-moteur, tenez compte des avertissements
⇒ sous « Consignes de sécurité po ur les interventions dans le
compartiment-moteur », page 241.
– Dévissez le bouchon de remplissage d'huile moteur ⇒fig. 167 .
– Faites l'appoint d'huile adéquate par petites quantités.
– Entretenez régulièrement votre véhicule en vérifiant le niveau d'huile pour éviter d'ajouter trop d'huile par inadvertance.
– Dès que le niveau d'huile atteint la zone , revissez soigneuse- ment le bouchon de l'orifice de remplissage.
Pour connaître l'emplacement de l'orifice de remplissage d'huile moteur,
reportez-vous à la figure correspondante représentant le compartiment-
moteur ⇒page 305.
Spécifications d'huile moteur ⇒page 244.
ATTENTION !
L'huile est facilement inflammable ! Lorsque vous faites l'appoint, évitez de
renverser de l'huile sur les parties brûlantes du moteur.
Prudence !
Si le niveau d'huile se trouve au-dessus de la zone , ne pas démarrer le
moteur. Risque d'endommagement du catalyseur et du moteur ! Prenez
contact avec un atelier spécialisé.
Conseil antipollution
Le niveau d'huile ne doit en aucun cas dépasser la zone . Sinon, de l'huile
risque d'être aspirée par l'aération de carter-moteur et parvenir dans l'atmos-
phère par l'intermédiaire du système d'échappement.Vidange d'huile moteur
La vidange d'huile moteur doit être effectuée dans le cadre
des travaux d'entretien.Nous vous recommandons de faire effectuer la vidange d'huile par un Service
Te chniq ue .
La périodicité de la vidange d'huile-moteur est indiquée dans le Programme
d'entretien ⇒.
Fig. 167 Dans le compar-
timent-moteur : bouchon
de l'orifice de remplissage
d'huile moteur
AB
AAAA
AlteaXL_FR.book Seite 247 Dienstag, 1. September 2009 12:34 12

Vérification et appoint de niveaux
248

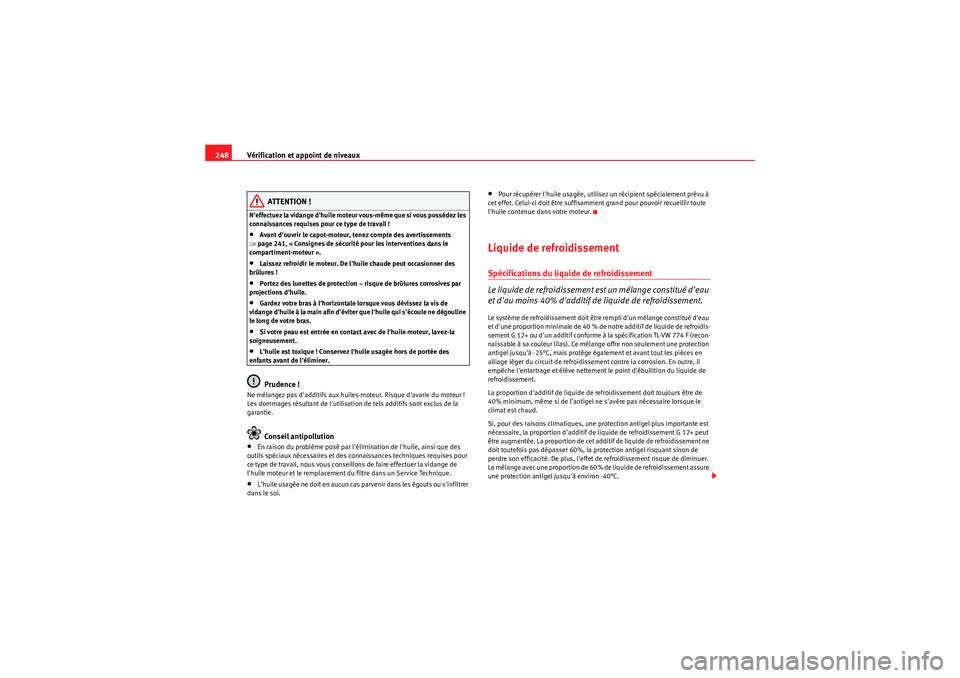

ATTENTION !
N'effectuez la vidange d'huile moteur vous-même que si vous possédez les
connaissances requises pour ce type de travail !•Avant d'ouvrir le capot-moteur, tenez compte des avertissements
⇒ page 241, « Consignes de sécurité pour les interventions dans le
compartiment-moteur ».•Laissez refroidir le moteur. De l'huile chaude peut occasionner des
brûlures !•Portez des lunettes de protection – risque de brûlures corrosives par
projections d'huile.•Gardez votre bras à l'horizontale lorsque vous dévissez la vis de
vidange d'huile à la main afin d'éviter que l'huile qui s'écoule ne dégouline
le long de votre bras.•Si votre peau est entrée en contact avec de l'huile moteur, lavez-la
soigneusement.•L'huile est toxique ! Conservez l'huile usagée hors de portée des
enfants avant de l'éliminer.Prudence !
Ne mélangez pas d'additifs aux huiles-moteur. Risque d'avarie du moteur !
Les dommages résultant de l'utilisation de tels additifs sont exclus de la
garantie.
Conseil antipollution
•En raison du problème posé par l'élimination de l'huile, ainsi que des
outils spéciaux nécessaires et des connaissances techniques requises pour
ce type de travail, nous vous conseillons de faire effectuer la vidange de
l'huile moteur et le remplacement du filtre dans un Service Technique.•L'huile usagée ne doit en aucun cas parvenir dans les égouts ou s'infiltrer
dans le sol.
•Pour récupérer l'huile usagée, utilisez un récipient spécialement prévu à
cet effet. Celui-ci doit être suffisamment grand pour pouvoir recueillir toute
l'huile contenue dans votre moteur.Liquide de refroidissementSpécifications du liquide de refroidissement
Le liquide de refroidissement est un mélange constitué d'eau
et d'au moins 40% d'additif de liquide de refroidissement.Le système de refroidissement doit être rempli d'un mélange constitué d'eau
et d'une proportion minimale de 40 % de notre additif de liquide de refroidis-
sement G 12+ ou d'un additif conforme à la spécification TL-VW 774 F (recon-
naissable à sa couleur lilas). Ce mélange offre non seulement une protection
antigel jusqu'à -25°C, mais protège également et avant tout les pièces en
alliage léger du circuit de refroidissement contre la corrosion. En outre, il
empêche l'entartrage et élève nettement le point d'ébullition du liquide de
refroidissement.
La proportion d'additif de liquide de refroidissement doit toujours être de
40% minimum, même si de l'antigel ne s'avère pas nécessaire lorsque le
climat est chaud.
Si, pour des raisons climatiques, une protection antigel plus importante est
nécessaire, la proportion d'additif de liquide de refroidissement G 12+ peut
être augmentée. La proportion de cet additif de liquide de refroidissement ne
doit toutefois pas dépasser 60%, la protection antigel risquant sinon de
perdre son efficacité. De plus, l'effet de refroidissement risque de diminuer.
Le mélange avec une proportion de 60% de liquide de refroidissement assure
une protection antigel jusqu'à environ -40°C.
AlteaXL_FR.book Seite 248 Dienstag, 1. September 2009 12:34 12

Vérification et appoint de niveaux249
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
ATTENTION !
•L'additif de liquide de refroidissement est nuisible à la santé. Il y a
risque d'intoxication ! L'additif de liquide de refroidissement doit toujours
être conservé dans son bidon d'origine et tenu hors de portée des enfants.
Cette recommandation est également valable pour le liquide de refroidisse-
ment vidangé.•La proportion d'additif de liquide de refroidissement G 12+ doit corres-
pondre à la température ambiante minimale prévisible. Le liquide de refroi-
dissement risque sinon de geler lorsque les températures sont extrême-
ment basses et entraîner ainsi une immobilisation du véhicule. Le
chauffage ne fonctionnant pas non plus, il y a risque d'engelures !Prudence !
•Les autres additifs risquent avant tout de réduire considérablement l'effi-
cacité de la protection anticorrosion. Les dommages qui en résultent peuvent
entraîner une perte de liquide de refroidissement et causer des dégâts impor-
tants au moteur.•Vous pouvez mélanger l'additif de liquide de refroidissement G 12+ (de
couleur lilas) avec l'additif G 12 (de couleur rouge) ou l'additif G 11. Il ne faut
pas mélanger le G12 (de couleur rouge) avec le G 11.

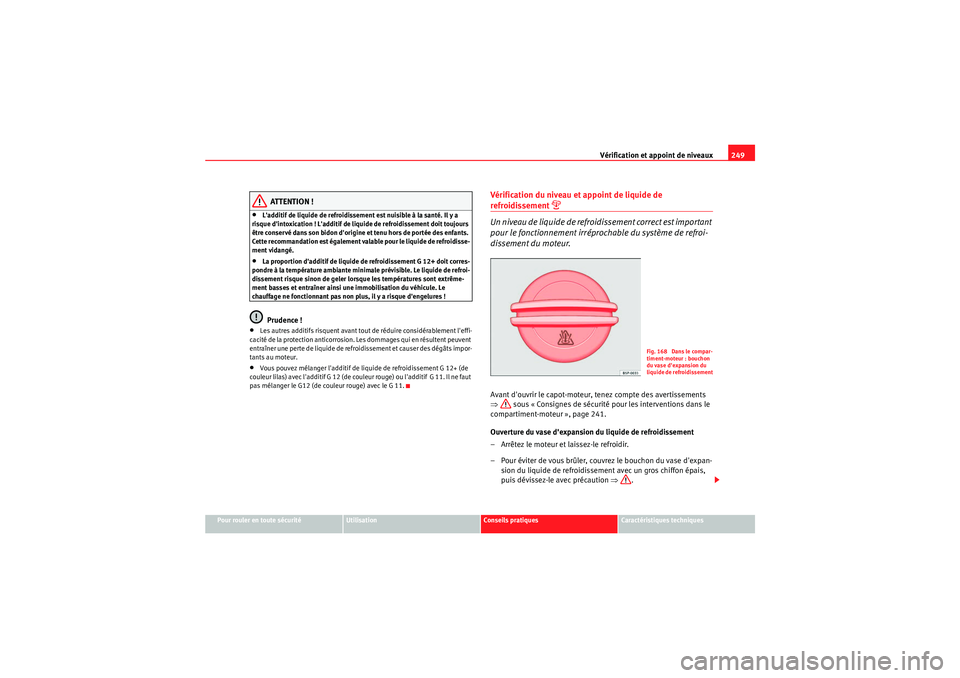

Vérification du niveau et appoint de liquide de refroidissement

Un niveau de liquide de refroidissement correct est important
pour le fonctionnement irréprochable du système de refroi-
dissement du moteur.Avant d'ouvrir le capot-moteur, tenez compte des avertissements
⇒ sous « Consignes de sécurité po ur les interventions dans le
compartiment-moteur », page 241.
Ouverture du vase d'expansion du liquide de refroidissement
– Arrêtez le moteur et laissez-le refroidir.
– Pour éviter de vous brûler, couvrez le bouchon du vase d'expan- sion du liquide de refroidissement avec un gros chiffon épais,
puis dévissez-le avec précaution ⇒.
Fig. 168 Dans le compar-
timent-moteur : bouchon
du vase d'expansion du
liquide de refroidissement
AlteaXL_FR.book Seite 249 Dienstag, 1. September 2009 12:34 12

Vérification et appoint de niveaux
250

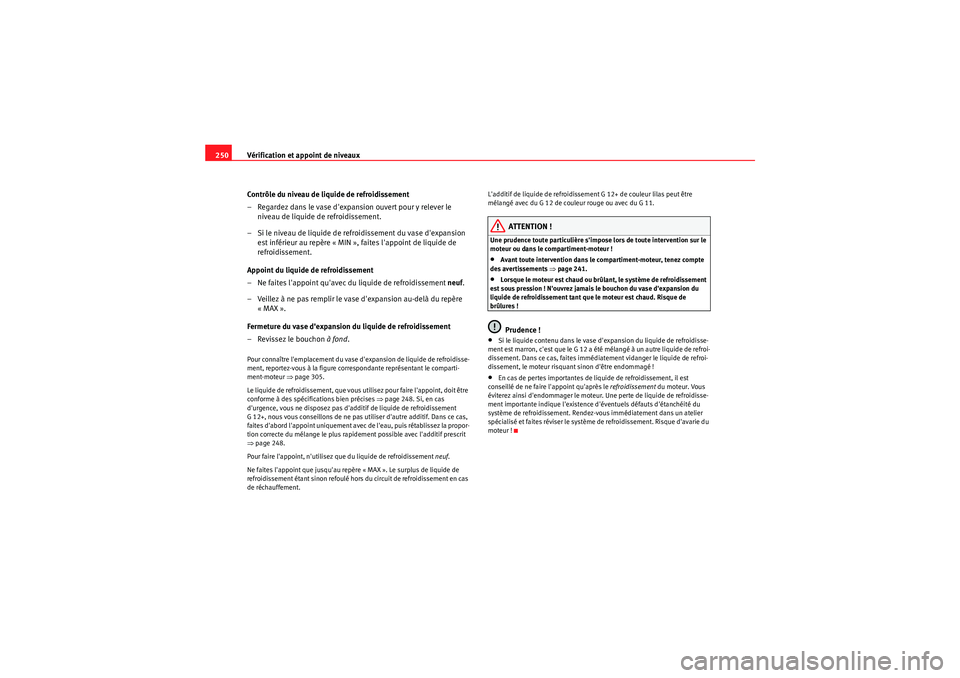

Contrôle du niveau de liquide de refroidissement
– Regardez dans le vase d'expansion ouvert pour y relever le niveau de liquide de refroidissement.
– Si le niveau de liquide de refroidissement du vase d'expansion est inférieur au repère « MIN », faites l'appoint de liquide de
refroidissement.
Appoint du liquide de refroidissement
– Ne faites l'appoint qu'avec du liquide de refroidissement neuf.
– Veillez à ne pas remplir le vase d'expansion au-delà du repère «MAX».
Fermeture du vase d'expansion du liquide de refroidissement
–Revissez le bouchon à fond.Pour connaître l'emplacement du vase d'expansion de liquide de refroidisse-
ment, reportez-vous à la figure correspondante représentant le comparti-
ment-moteur ⇒page 305.
Le liquide de refroidissement, que vous utilisez pour faire l'appoint, doit être
conforme à des spécifications bien précises ⇒page 248. Si, en cas
d'urgence, vous ne disposez pas d'additif de liquide de refroidissement
G 12+, nous vous conseillons de ne pas utiliser d'autre additif. Dans ce cas,
faites d'abord l'appoint uniquement avec de l'eau, puis rétablissez la propor-
tion correcte du mélange le plus rapidement possible avec l'additif prescrit
⇒ page 248.
Pour faire l'appoint, n'utilisez que du liquide de refroidissement neuf.
Ne faites l'appoint que jusqu'au repère « MAX ». Le surplus de liquide de
refroidissement étant sinon refoulé hors du circuit de refroidissement en cas
de réchauffement. L'additif de liquide de refroidissement G 12+ de couleur lilas peut être
mélangé avec du G 12 de couleur rouge ou avec du G 11.
ATTENTION !
Une prudence toute particulière s'impose lors de toute intervention sur le
moteur ou dans le compartiment-moteur !•Avant toute intervention dans le compartiment-moteur, tenez compte
des avertissements ⇒page 241.•Lorsque le moteur est chaud ou brûlant, le système de refroidissement
est sous pression ! N'ouvrez jamais le bouchon du vase d'expansion du
liquide de refroidissement tant que le moteur est chaud. Risque de
brûlures !Prudence !
•Si le liquide contenu dans le vase d'expansion du liquide de refroidisse-
ment est marron, c'est que le G 12 a été mélangé à un autre liquide de refroi-
dissement. Dans ce cas, faites immédiatement vidanger le liquide de refroi-
dissement, le moteur risquant sinon d'être endommagé !•En cas de pertes importantes de liquide de refroidissement, il est
conseillé de ne faire l'appoint qu'après le refroidissement du moteur. Vous
éviterez ainsi d'endommager le moteur. Une perte de liquide de refroidisse-
ment importante indique l'existence d'éventuels défauts d'étanchéité du
système de refroidissement. Rendez-vous immédiatement dans un atelier
spécialisé et faites réviser le système de refroidissement. Risque d'avarie du
moteur !
AlteaXL_FR.book Seite 250 Dienstag, 1. September 2009 12:34 12

Vérification et appoint de niveaux251
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

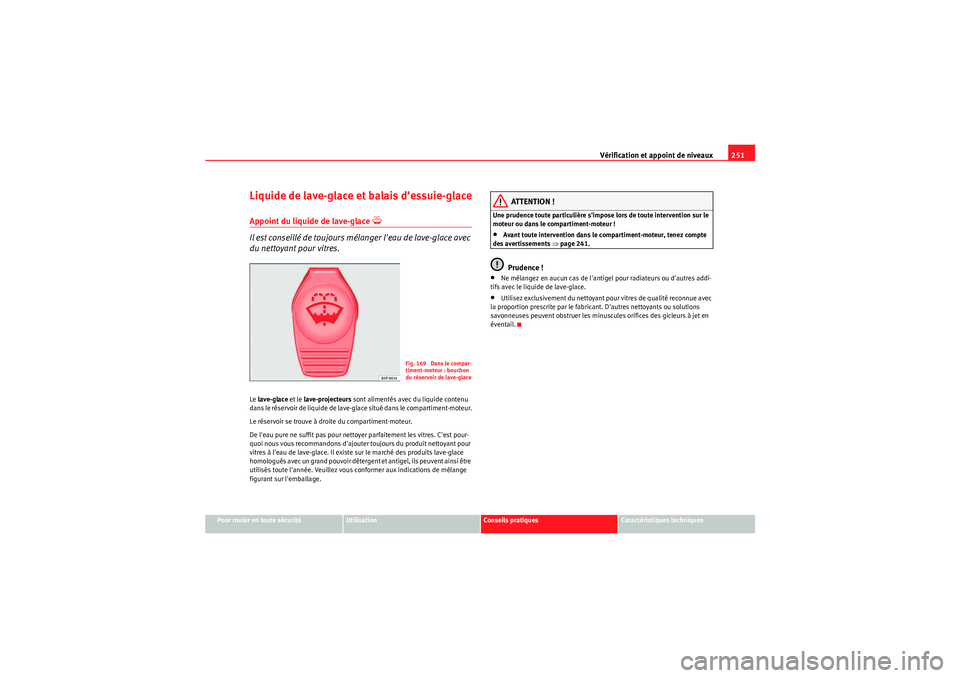

Liquide de lave-glace et balais d'essuie-glaceAppoint du liquide de lave-glace

Il est conseillé de toujours mélanger l'eau de lave-glace avec
du nettoyant pour vitres.Le lave-glace et le lave-projecteurs sont alimentés avec du liquide contenu
dans le réservoir de liquide de lave-glace situé dans le compartiment-moteur.
Le réservoir se trouve à droite du compartiment-moteur.
De l'eau pure ne suffit pas pour nettoyer parfaitement les vitres. C'est pour-
quoi nous vous recommandons d'ajouter toujours du produit nettoyant pour
vitres à l'eau de lave-glace. Il existe sur le marché des produits lave-glace
homologués avec un grand pouvoir détergent et antigel, ils peuvent ainsi être
utilisés toute l'année. Veuillez vous conformer aux indications de mélange
figurant sur l'emballage.
ATTENTION !
Une prudence toute particulière s'impose lors de toute intervention sur le
moteur ou dans le compartiment-moteur !•Avant toute intervention dans le compartiment-moteur, tenez compte
des avertissements ⇒page 241.Prudence !
•Ne mélangez en aucun cas de l'antigel pour radiateurs ou d'autres addi-
tifs avec le liquide de lave-glace.•Utilisez exclusivement du nettoyant pour vitres de qualité reconnue avec
la proportion prescrite par le fabricant. D'autres nettoyants ou solutions
savonneuses peuvent obstruer les minuscules orifices des gicleurs à jet en
éventail.
Fig. 169 Dans le compar-
timent-moteur : bouchon
du réservoir de lave-glace
AlteaXL_FR.book Seite 251 Dienstag, 1. September 2009 12:34 12

Vérification et appoint de niveaux

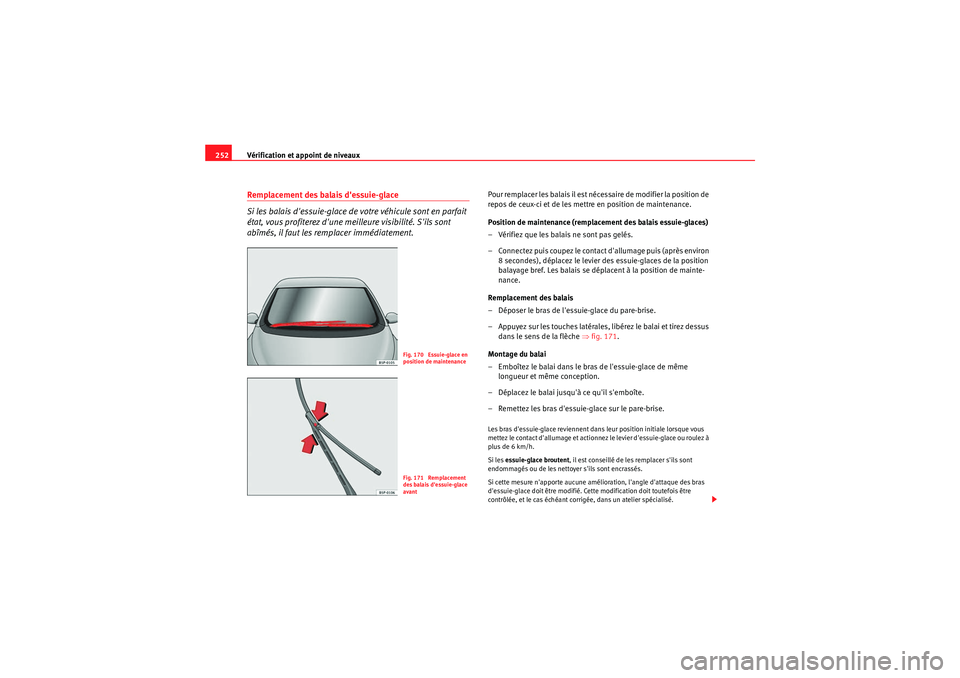

252Remplacement des balais d'essuie-glace
Si les balais d'essuie-glace de votre véhicule sont en parfait
état, vous profiterez d'une meilleure visibilité. S'ils sont
abîmés, il faut les remplacer immédiatement.
Pour remplacer les balais il est nécessaire de modifier la position de
repos de ceux-ci et de les mettre en position de maintenance.
Position de maintenance (remplac ement des balais essuie-glaces)
– Vérifiez que les balais ne sont pas gelés.
– Connectez puis coupez le contact d'allumage puis (après environ 8 secondes), déplacez le levier des essuie-glaces de la position
balayage bref. Les balais se déplacent à la position de mainte-
nance.
Remplacement des balais
– Déposer le bras de l'essuie-glace du pare-brise.
– Appuyez sur les touches latérales, libérez le balai et tirez dessus dans le sens de la flèche ⇒fig. 171 .
Montage du balai
– Emboîtez le balai dans le bras de l'essuie-glace de même longueur et même conception.
– Déplacez le balai jusqu'à ce qu'il s'emboîte.
– Remettez les bras d'essuie-glace sur le pare-brise.Les bras d'essuie-glace reviennent dans leur position initiale lorsque vous
mettez le contact d'allumage et actionnez le levier d'essuie-glace ou roulez à
plus de 6 km/h.
Si les essuie-glace broutent , il est conseillé de les remplacer s'ils sont
endommagés ou de les nettoyer s'ils sont encrassés.
Si cette mesure n'apporte aucune amélioration, l'angle d'attaque des bras
d'essuie-glace doit être modifié. Cette modification doit toutefois être
contrôlée, et le cas échéant corrigée, dans un atelier spécialisé.
Fig. 170 Essuie-glace en
position de maintenanceFig. 171 Remplacement
des balais d'essuie-glace
avant
AlteaXL_FR.book Seite 252 Dienstag, 1. September 2009 12:34 12

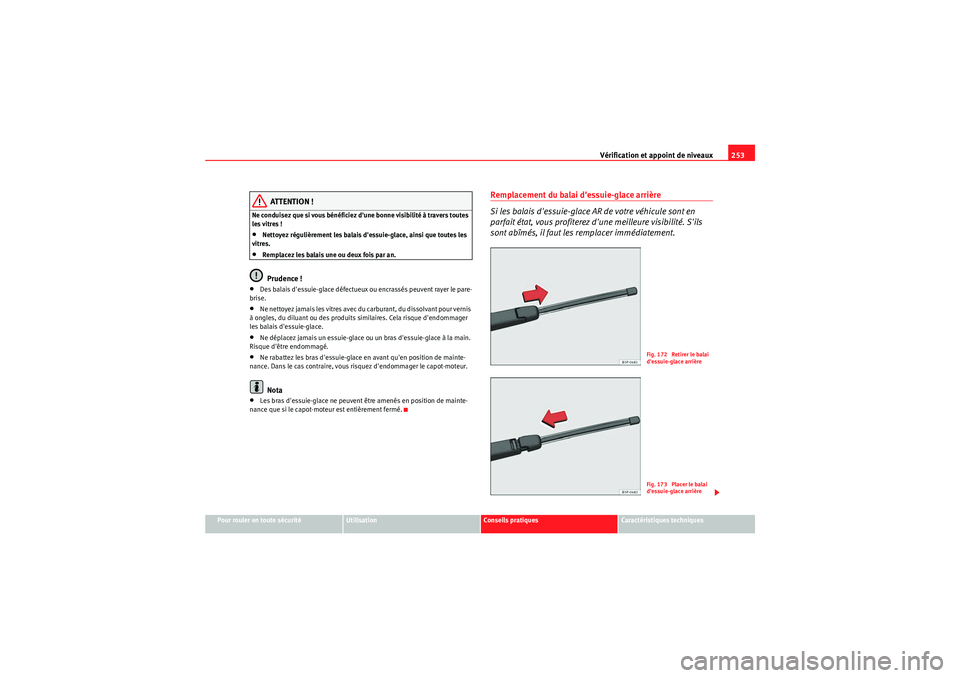

Vérification et appoint de niveaux253
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
ATTENTION !
Ne conduisez que si vous bénéficiez d'une bonne visibilité à travers toutes
les vitres !•Nettoyez régulièrement les balais d'essuie-glace, ainsi que toutes les
vitres.•Remplacez les balais une ou deux fois par an.Prudence !
•Des balais d'essuie-glace défectueux ou encrassés peuvent rayer le pare-
brise.•Ne nettoyez jamais les vitres avec du carburant, du dissolvant pour vernis
à ongles, du diluant ou des produits similaires. Cela risque d'endommager
les balais d'essuie-glace.•Ne déplacez jamais un essuie-glace ou un bras d'essuie-glace à la main.
Risque d'être endommagé.•Ne rabattez les bras d'essuie-glace en avant qu'en position de mainte-
nance. Dans le cas contraire, vous risquez d'endommager le capot-moteur.Nota
•Les bras d'essuie-glace ne peuvent être amenés en position de mainte-
nance que si le capot-moteur est entièrement fermé.
Remplacement du balai d'essuie-glace arrière
Si les balais d'essuie-glace AR de votre véhicule sont en
parfait état, vous profiterez d'une meilleure visibilité. S'ils
sont abîmés, il faut les remplacer immédiatement.
Fig. 172 Retirer le balai
d'essuie-glace arrièreFig. 173 Placer le balai
d'essuie-glace arrière
AlteaXL_FR.book Seite 253 Dienstag, 1. September 2009 12:34 12

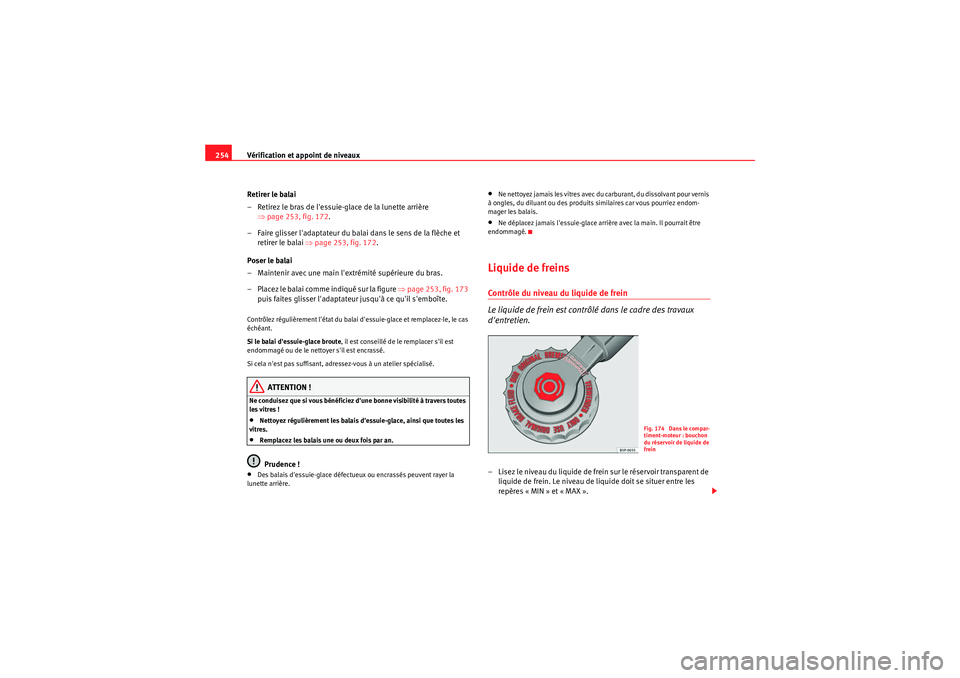

Vérification et appoint de niveaux
254
Retirer le balai
– Retirez le bras de l'essuie-glace de la lunette arrière ⇒page 253, fig. 172.
– Faire glisser l'adaptateur du balai dans le sens de la flèche et retirer le balai ⇒page 253, fig. 172 .
Poser le balai
– Maintenir avec une main l'extrémité supérieure du bras.
– Placez le balai comme indiqué sur la figure ⇒page 253, fig. 173
puis faites glisser l'adaptateur jusqu'à ce qu'il s'emboîte.Contrôlez régulièrement l'état du balai d'essuie-glace et remplacez-le, le cas
échéant.
Si le balai d'essuie-glace broute , il est conseillé de le remplacer s'il est
endommagé ou de le nettoyer s'il est encrassé.
Si cela n'est pas suffisant, adressez-vous à un atelier spécialisé.
ATTENTION !
Ne conduisez que si vous bénéficiez d'une bonne visibilité à travers toutes
les vitres !•Nettoyez régulièrement les balais d'essuie-glace, ainsi que toutes les
vitres.•Remplacez les balais une ou deux fois par an.Prudence !
•Des balais d'essuie-glace défectueux ou encrassés peuvent rayer la
lunette arrière.
•N e n et toyez ja mais le s vi tres a ve c du car bu rant , d u diss olva nt p o ur ve r nis
à ongles, du diluant ou des produits similaires car vous pourriez endom-
mager les balais.•Ne déplacez jamais l'essuie-glace arrière avec la main. Il pourrait être
endommagé.Liquide de freinsContrôle du niveau du liquide de frein
Le liquide de frein est contrôlé dans le cadre des travaux
d'entretien.– Lisez le niveau du liquide de frein sur le réservoir transparent de liquide de frein. Le niveau de liquide doit se situer entre les
repères « MIN » et « MAX ».
Fig. 174 Dans le compar-
timent-moteur : bouchon
du réservoir de liquide de
frein
AlteaXL_FR.book Seite 254 Dienstag, 1. September 2009 12:34 12
