2010 Seat Altea XL Manuel du propriétaire (in French)

Situations diverses287
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

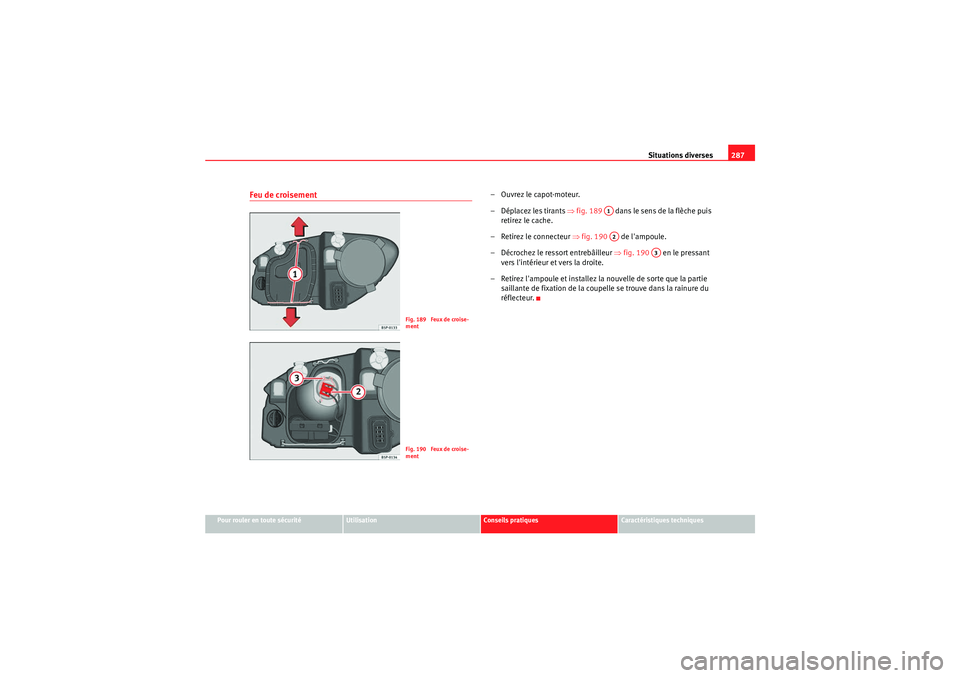

Feu de croisement
– Ouvrez le capot-moteur.
– Déplacez les tirants ⇒fig. 189 dans le sens de la flèche puis
retirez le cache.
– Retirez le connecteur ⇒fig. 190 de l'ampoule.
– Décrochez le ressort entrebâilleur ⇒fig. 190 en le pressant
vers l'intérieur et vers la droite.
– Retirez l'ampoule et installez la nouvelle de sorte que la partie saillante de fixation de la coupelle se trouve dans la rainure du
réflecteur.
Fig. 189 Feux de croise-
mentFig. 190 Feux de croise-
ment
A1A2
A3
AlteaXL_FR.book Seite 287 Dienstag, 1. September 2009 12:34 12

Situations diverses

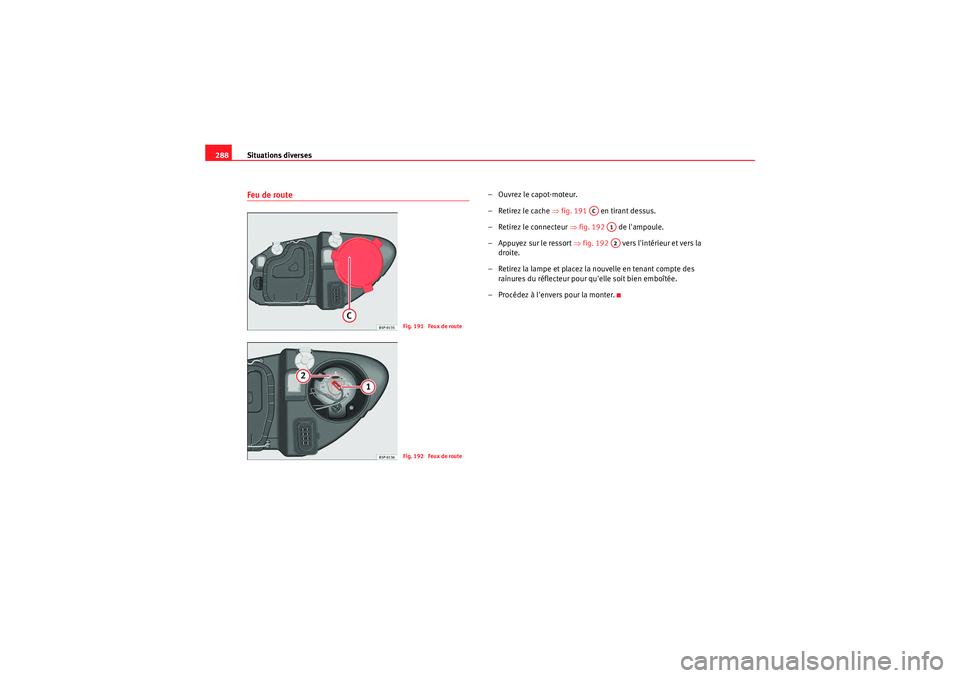

288Feu de route
– Ouvrez le capot-moteur.
– Retirez le cache ⇒fig. 191 en tirant dessus.
– Retirez le connecteur ⇒fig. 192 de l'ampoule.
– Appuyez sur le ressort ⇒fig. 192 vers l'intérieur et vers la
droite.
– Retirez la lampe et placez la nouvelle en tenant compte des rainures du réflecteur pour qu'elle soit bien emboîtée.
– Procédez à l'envers pour la monter.
Fig. 191 Feux de routeFig. 192 Feux de route
AC
A1A2
AlteaXL_FR.book Seite 288 Dienstag, 1. September 2009 12:34 12

Situations diverses289
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

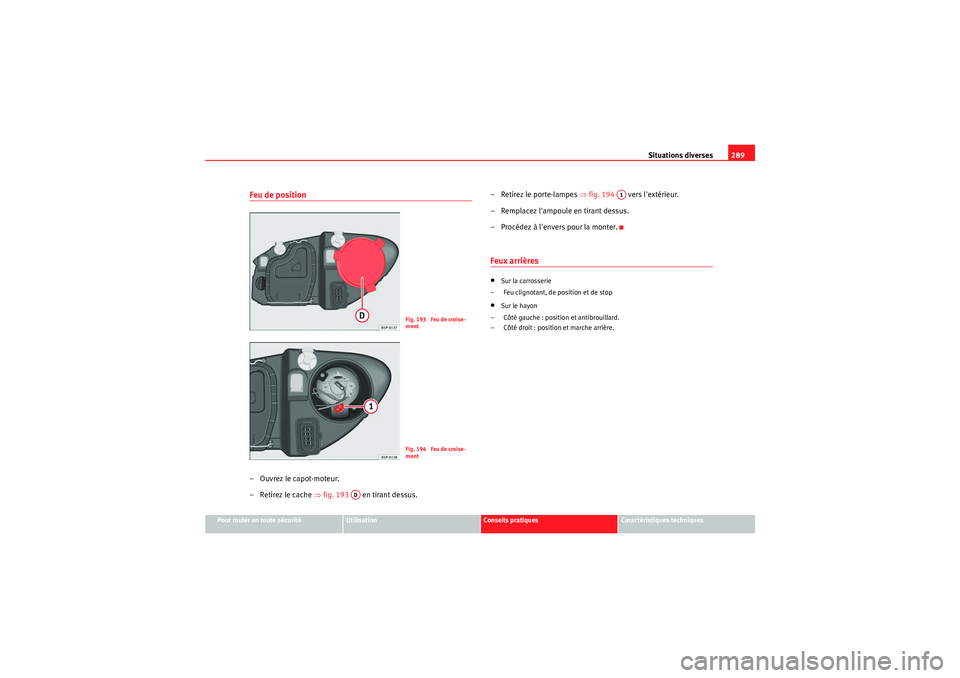

Feu de position– Ouvrez le capot-moteur.
– Retirez le cache ⇒fig. 193 en tirant dessus. – Retirez le porte-lampes
⇒fig. 194 vers l'extérieur.
– Remplacez l'ampoule en tirant dessus.
– Procédez à l'envers pour la monter.
Feux arrières•Sur la carrosserie
– Feu clignotant, de position et de stop•Sur le hayon
– Côté gauche : position et antibrouillard.
– Côté droit : position et marche arrière.
Fig. 193 Feu de croise-
mentFig. 194 Feu de croise-
ment
AD
A1
AlteaXL_FR.book Seite 289 Dienstag, 1. September 2009 12:34 12

Situations diverses

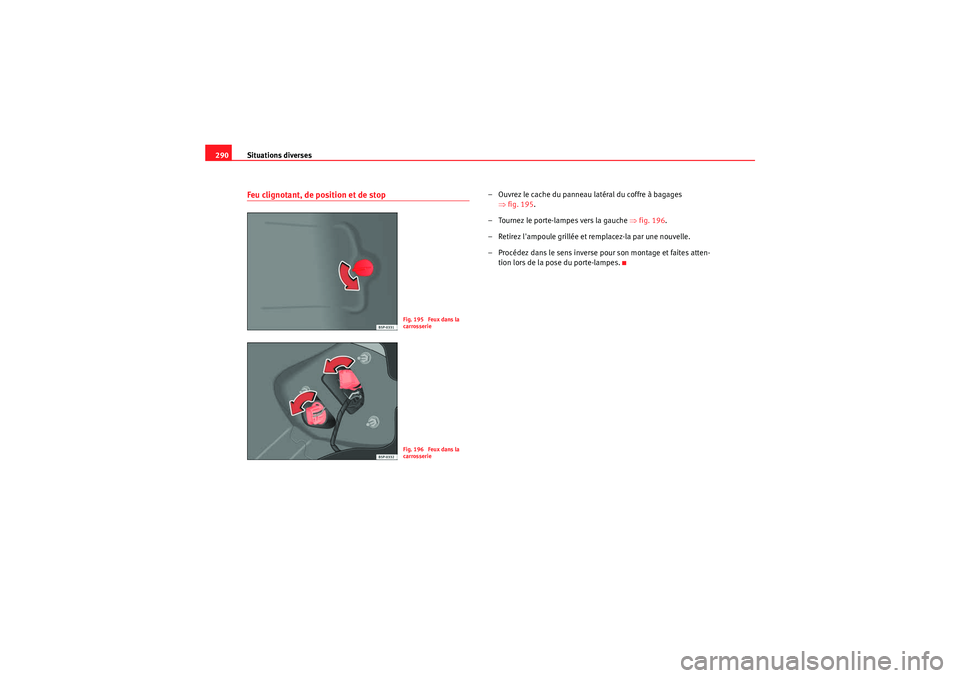

290Feu clignotant, de position et de stop
– Ouvrez le cache du panneau latéral du coffre à bagages
⇒fig. 195 .
– Tournez le porte-lampes vers la gauche ⇒fig. 196 .
– Retirez l'ampoule grillée et remplacez-la par une nouvelle.
– Procédez dans le sens inverse pour son montage et faites atten- tion lors de la pose du porte-lampes.
Fig. 195 Feux dans la
carrosserieFig. 196 Feux dans la
carrosserie
AlteaXL_FR.book Seite 290 Dienstag, 1. September 2009 12:34 12

Situations diverses291
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

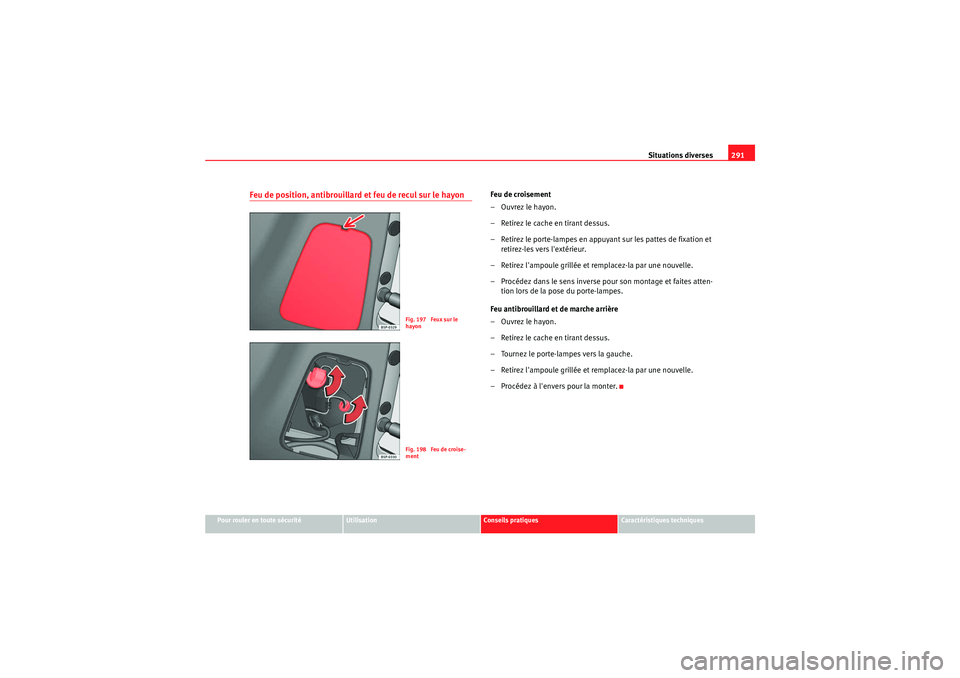

Feu de position, antibrouillard et feu de recul sur le hayon
Feu de croisement
–Ouvrez le hayon.
– Retirez le cache en tirant dessus.
– Retirez le porte-lampes en appuyant sur les pattes de fixation et
retirez-les vers l'extérieur.
– Retirez l'ampoule grillée et remplacez-la par une nouvelle.
– Procédez dans le sens inverse pour son montage et faites atten- tion lors de la pose du porte-lampes.
Feu antibrouillard et de marche arrière
–Ouvrez le hayon.
– Retirez le cache en tirant dessus.
– Tournez le porte-lampes vers la gauche.
– Retirez l'ampoule grillée et remplacez-la par une nouvelle.
– Procédez à l'envers pour la monter.
Fig. 197 Feux sur le
hayonFig. 198 Feu de croise-
ment
AlteaXL_FR.book Seite 291 Dienstag, 1. September 2009 12:34 12

Situations diverses

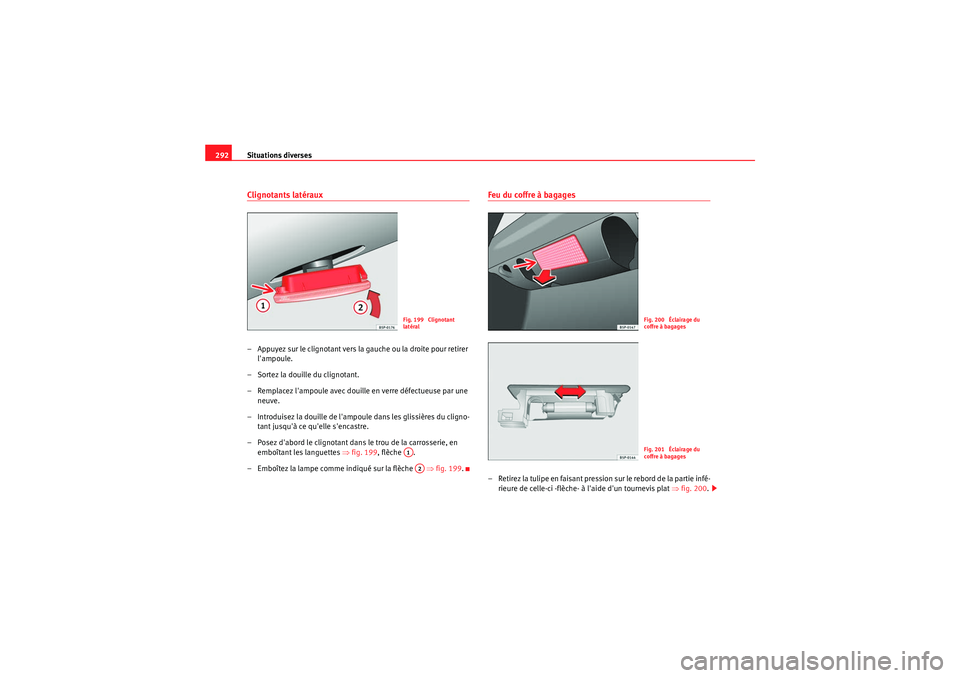

292Clignotants latéraux– Appuyez sur le clignotant vers la gauche ou la droite pour retirer
l'ampoule.
– Sortez la douille du clignotant.
– Remplacez l'ampoule avec douille en verre défectueuse par une neuve.
– Introduisez la douille de l'ampoule dans les glissières du cligno- tant jusqu'à ce qu'elle s'encastre.
– Posez d'abord le clignotant dans le trou de la carrosserie, en emboîtant les languettes ⇒fig. 199 , flèche .
– Emboîtez la lampe comme indiqué sur la flèche ⇒fig. 199 .
Feu du coffre à bagages– Retirez la tulipe en faisant pression sur le rebord de la partie infé-
rieure de celle-ci -flèche- à l'aide d'un tournevis plat ⇒fig. 200.
Fig. 199 Clignotant
latéralA1A2
Fig. 200 Éclairage du
coffre à bagagesFig. 201 Éclairage du
coffre à bagages
AlteaXL_FR.book Seite 292 Dienstag, 1. September 2009 12:34 12

Situations diverses293
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
– Appuyez sur la lampe latéralement et retirez-la du logement

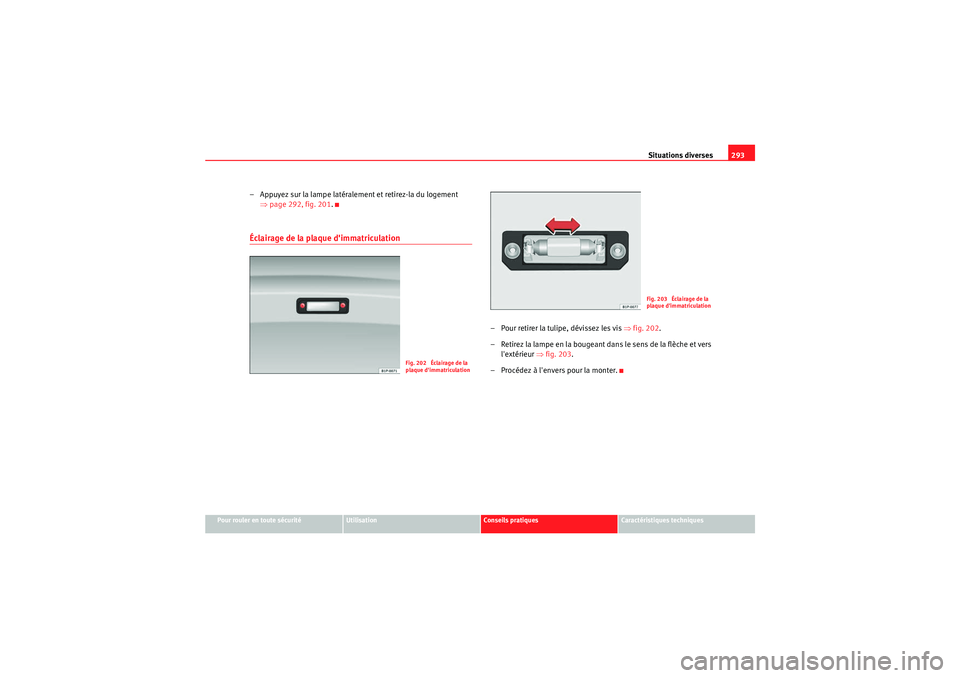

⇒page 292, fig. 201 .Éclairage de la plaque d'immatriculation
– Pour retirer la tulipe, dévissez les vis ⇒fig. 202 .
– Retirez la lampe en la bougeant dans le sens de la flèche et vers l'extérieur ⇒fig. 203 .
– Procédez à l'envers pour la monter.
Fig. 202 Éclairage de la
plaque d'immatriculation
Fig. 203 Éclairage de la
plaque d'immatriculation
AlteaXL_FR.book Seite 293 Dienstag, 1. September 2009 12:34 12

Situations diverses

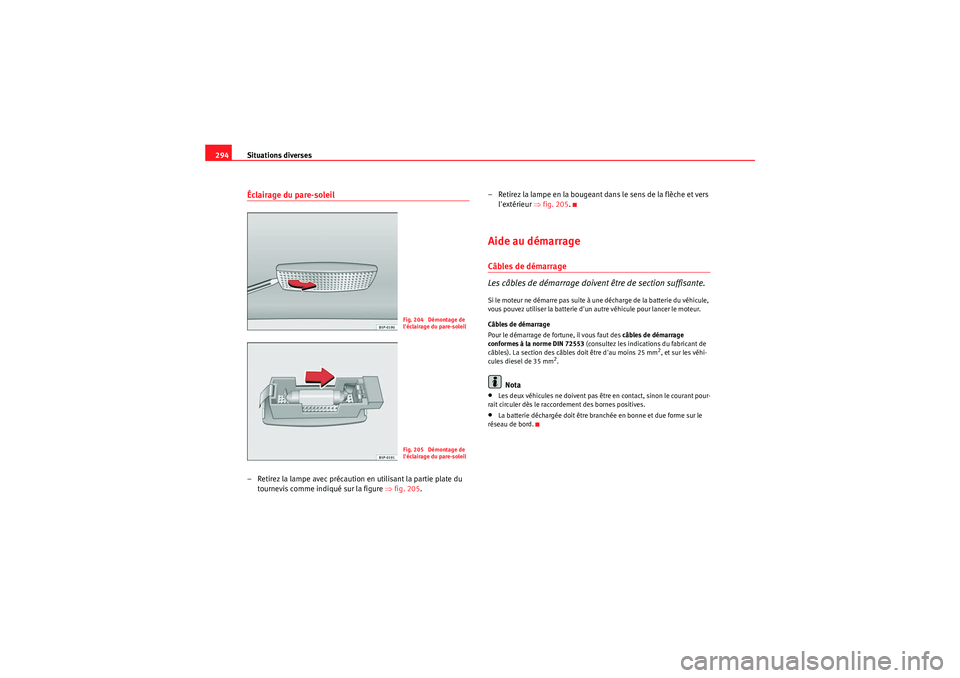

294Éclairage du pare-soleil– Retirez la lampe avec précaution en utilisant la partie plate du
tournevis comme indiqué sur la figure ⇒ fig. 205. – Retirez la lampe en la bougeant dans le sens de la flèche et vers
l'extérieur ⇒fig. 205 .
Aide au démarrageCâbles de démarrage
Les câbles de démarrage doivent être de section suffisante.Si le moteur ne démarre pas suite à une décharge de la batterie du véhicule,
vous pouvez utiliser la batterie d'un autre véhicule pour lancer le moteur.
Câbles de démarrage
Pour le démarrage de fortune, il vous faut des câbles de démarrage
conformes à la norme DIN 72553 (consultez les indications du fabricant de
câbles). La section des câbles doit être d'au moins 25 mm
2, et sur les véhi-
cules diesel de 35 mm
2.
Nota
•Les deux véhicules ne doivent pas être en contact, sinon le courant pour-
rait circuler dès le raccordement des bornes positives.•La batterie déchargée doit être branchée en bonne et due forme sur le
réseau de bord.
Fig. 204 Démontage de
l'éclairage du pare-soleilFig. 205 Démontage de
l'éclairage du pare-soleil
