2010 Seat Altea XL Manuel du propriétaire (in French)

Situations diverses295
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

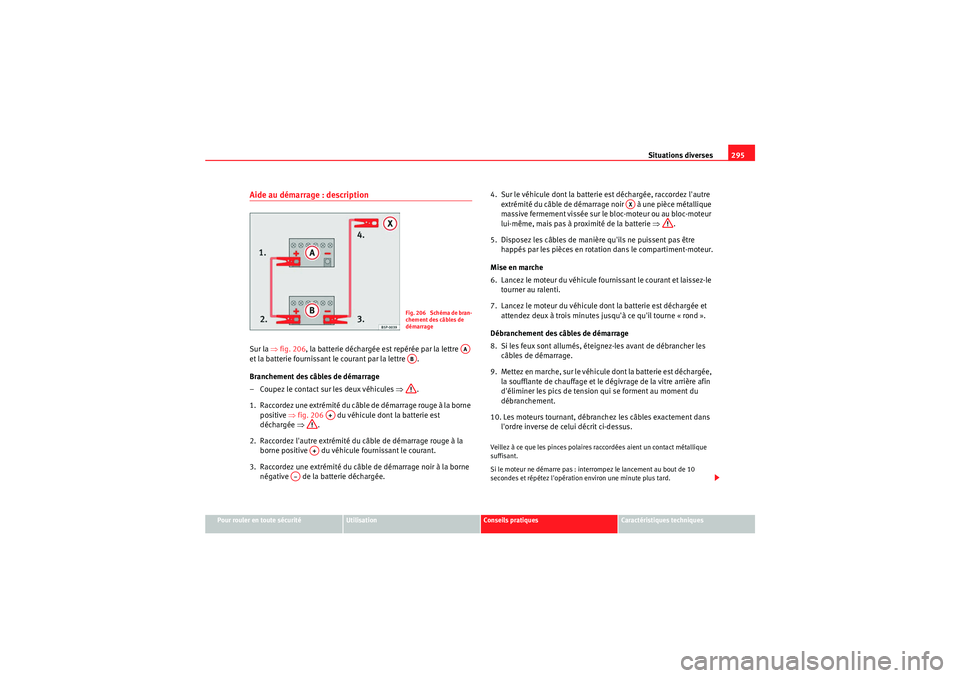

Aide au démarrage : descriptionSur la ⇒fig. 206, la batterie déchargée est repérée par la lettre
et la batterie fournissant le courant par la lettre .
Branchement des câbles de démarrage
– Coupez le contact sur les deux véhicules ⇒.
1. Raccordez une extrémité du câble de démarrage rouge à la borne positive ⇒fig. 206 du véhicule dont la batterie est
déchargée ⇒.
2. Raccordez l'autre extrémité du câble de démarrage rouge à la borne positive du véhicule fournissant le courant.
3. Raccordez une extrémité du câble de démarrage noir à la borne négative de la batterie déchargée. 4. Sur le véhicule dont la batterie est déchargée, raccordez l'autre
extrémité du câble de démarrage noir à une pièce métallique
massive fermement vissée sur le bloc-moteur ou au bloc-moteur
lui-même, mais pas à proximité de la batterie ⇒.
5. Disposez les câbles de manière qu'ils ne puissent pas être happés par les pièces en rotation dans le compartiment-moteur.
Mise en marche
6. Lancez le moteur du véhicule fournissant le courant et laissez-le tourner au ralenti.
7. Lancez le moteur du véhicule dont la batterie est déchargée et attendez deux à trois minutes ju squ'à ce qu'il tourne « rond ».
Débranchement des câbles de démarrage
8. Si les feux sont allumés, éteignez-les avant de débrancher les câbles de démarrage.
9. Mettez en marche, sur le véhicule dont la batterie est déchargée, la soufflante de chauffage et le dégivrage de la vitre arrière afin
d'éliminer les pics de tension qui se forment au moment du
débranchement.
10. Les moteurs tournant, débranch ez les câbles exactement dans
l'ordre inverse de celui décrit ci-dessus.
Veillez à ce que les pinces polaires raccordées aient un contact métallique
suffisant.
Si le moteur ne démarre pas : interrompez le lancement au bout de 10
secondes et répétez l'opération environ une minute plus tard.
Fig. 206 Schéma de bran-
chement des câbles de
démarrage
AA
AB
A+
A+
A–
AX
AlteaXL_FR.book Seite 295 Dienstag, 1. September 2009 12:34 12

Situations diverses
296

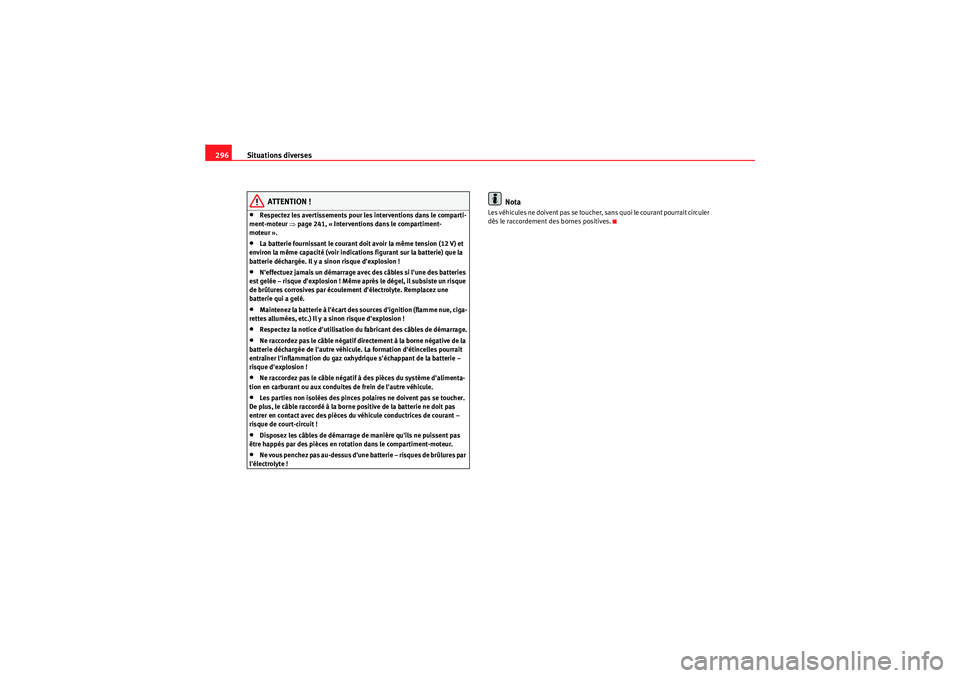

ATTENTION !
•Respectez les avertissements pour les interventions dans le comparti-
ment-moteur ⇒ page 241, « Interventions dans le compartiment-
moteur ».•La batterie fournissant le courant doit avoir la même tension (12 V) et
environ la même capacité (voir indications figurant sur la batterie) que la
batterie déchargée. Il y a sinon risque d'explosion !•N'effectuez jamais un démarrage avec des câbles si l'une des batteries
est gelée – risque d'explosion ! Même ap rès le dégel, il subsiste un risque
de brûlures corrosives par écoulement d'électrolyte. Remplacez une
batterie qui a gelé.•Maintenez la batterie à l'écart des sources d'ignition (flamme nue, ciga-
rettes allumées, etc.) Il y a sinon risque d'explosion !•Respectez la notice d'utilisation du fabricant des câbles de démarrage.•Ne raccordez pas le câble négatif directement à la borne négative de la
batterie déchargée de l'autre véhicule. La formation d'étincelles pourrait
entraîner l'inflammation du gaz oxhydrique s'échappant de la batterie –
risque d'explosion !•Ne raccordez pas le câble négatif à des pièces du système d'alimenta-
tion en carburant ou aux conduites de frein de l'autre véhicule.•Les parties non isolées des pinces polaires ne doivent pas se toucher.
De plus, le câble raccordé à la borne positive de la batterie ne doit pas
entrer en contact avec des pièces du véhicule conductrices de courant –
risque de court-circuit !•Disposez les câbles de démarrage de manière qu'ils ne puissent pas
être happés par des pièces en rotation dans le compartiment-moteur.•Ne vous penchez pas au-dessus d'une batterie – risques de brûlures par
l'électrolyte !
Nota
L e s v é h i c u le s n e d o i v e n t p as s e t o u ch e r, sa n s q u o i l e co u r a n t p o u r r a i t c i r c u l e r
dès le raccordement des bornes positives.
AlteaXL_FR.book Seite 296 Dienstag, 1. September 2009 12:34 12

Situations diverses297
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

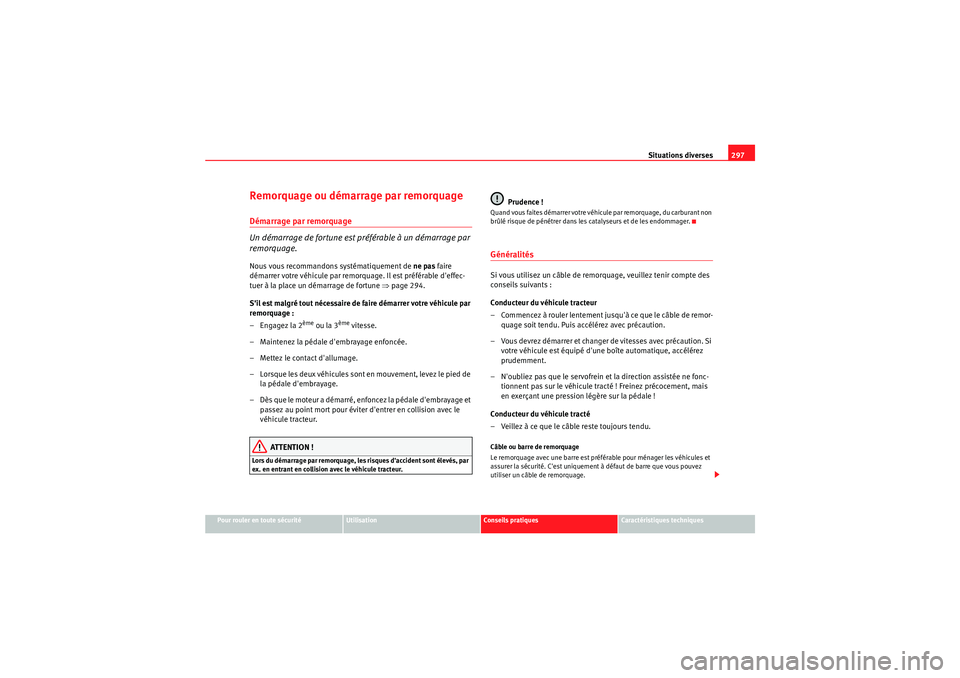

Remorquage ou démarrage par remorquageDémarrage par remorquage
Un démarrage de fortune est préférable à un démarrage par
remorquage.Nous vous recommandons systématiquement de ne pas faire
démarrer votre véhicule par remorquage. Il est préférable d'effec-
tuer à la place un démarrage de fortune ⇒page 294.
S'il est malgré tout nécessaire de faire démarrer votre véhicule par
remorquage :
– Engagez la 2
ème
ou la 3
ème
vitesse.
– Maintenez la pédale d'embrayage enfoncée.
– Mettez le contact d'allumage.
– Lorsque les deux véhicules sont en mouvement, levez le pied de
la pédale d'embrayage.
– Dès que le moteur a démarré, enfoncez la pédale d'embrayage et passez au point mort pour éviter d'entrer en collision avec le
véhicule tracteur.
ATTENTION !
Lors du démarrage par remorquage, les risques d'accident sont élevés, par
ex. en entrant en collision avec le véhicule tracteur.
Prudence !
Quand vous faites démarrer votre véhicule par remorquage, du carburant non
brûlé risque de pénétrer dans les catalyseurs et de les endommager.GénéralitésSi vous utilisez un câble de remorquage, veuillez tenir compte des
conseils suivants :
Conducteur du véhicule tracteur
– Commencez à rouler lentement jusqu'à ce que le câble de remor-quage soit tendu. Puis accélérez avec précaution.
– Vous devrez démarrer et changer de vitesses avec précaution. Si votre véhicule est équipé d'une boîte automatique, accélérez
prudemment.
– N'oubliez pas que le servofrein et la direction assistée ne fonc- tionnent pas sur le véhicule tracté ! Freinez précocement, mais
en exerçant une pression légère sur la pédale !
Conducteur du véhicule tracté
– Veillez à ce que le câble reste toujours tendu.Câble ou barre de remorquage
Le remorquage avec une barre est préférable pour ménager les véhicules et
assurer la sécurité. C'est uniquement à défaut de barre que vous pouvez
utiliser un câble de remorquage.
AlteaXL_FR.book Seite 297 Dienstag, 1. September 2009 12:34 12

Situations diverses

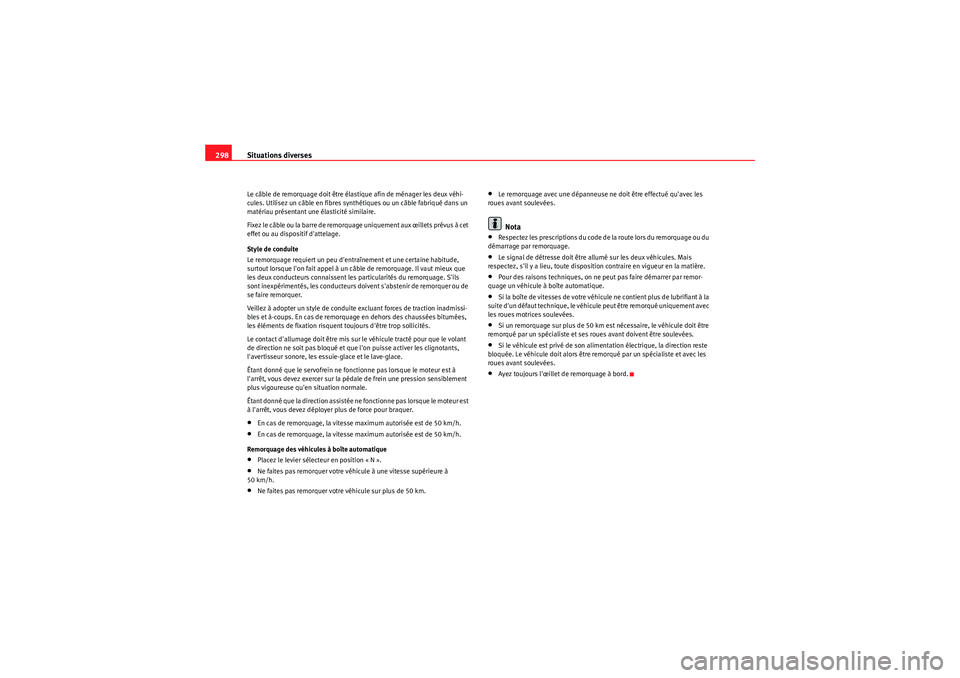

298Le câble de remorquage doit être élastique afin de ménager les deux véhi-
cules. Utilisez un câble en fibres synthétiques ou un câble fabriqué dans un
matériau présentant une élasticité similaire.
Fixez le câble ou la barre de remorquage uniquement aux œillets prévus à cet
effet ou au dispositif d'attelage.
Style de conduite
Le remorquage requiert un peu d'entraînement et une certaine habitude,
surtout lorsque l'on fait appel à un câble de remorquage. Il vaut mieux que
les deux conducteurs connaissent les particularités du remorquage. S'ils
sont inexpérimentés, les conducteurs doivent s'abstenir de remorquer ou de
se faire remorquer.
Veillez à adopter un style de conduite excluant forces de traction inadmissi-
bles et à-coups. En cas de remorquage en dehors des chaussées bitumées,
les éléments de fixation risquent toujours d'être trop sollicités.
Le contact d'allumage doit être mis sur le véhicule tracté pour que le volant
de direction ne soit pas bloqué et que l'on puisse activer les clignotants,
l'avertisseur sonore, les essuie-glace et le lave-glace.
Étant donné que le servofrein ne fonctionne pas lorsque le moteur est à
l'arrêt, vous devez exercer sur la pédale de frein une pression sensiblement
plus vigoureuse qu'en situation normale.
Étant donné que la direction assistée ne fonctionne pas lorsque le moteur est
à l'arrêt, vous devez déployer plus de force pour braquer.•En cas de remorquage, la vitesse maximum autorisée est de 50 km/h.•En cas de remorquage, la vitesse maximum autorisée est de 50 km/h.
Remorquage des véhicules à boîte automatique•Placez le levier sélecteur en position « N ».•Ne faites pas remorquer votre véhicule à une vitesse supérieure à
50 km/h.•Ne faites pas remorquer votre véhicule sur plus de 50 km.
•Le remorquage avec une dépanneuse ne doit être effectué qu'avec les
roues avant soulevées.Nota
•Respectez les prescriptions du code de la route lors du remorquage ou du
démarrage par remorquage.•Le signal de détresse doit être allumé sur les deux véhicules. Mais
respectez, s'il y a lieu, toute disposition contraire en vigueur en la matière.•Pour des raisons techniques, on ne peut pas faire démarrer par remor-
quage un véhicule à boîte automatique.•Si la boîte de vitesses de votre véhicule ne contient plus de lubrifiant à la
suite d'un défaut technique, le véhicule peut être remorqué uniquement avec
les roues motrices soulevées.•Si un remorquage sur plus de 50 km est nécessaire, le véhicule doit être
remorqué par un spécialiste et ses roues avant doivent être soulevées.•Si le véhicule est privé de son alimentation électrique, la direction reste
bloquée. Le véhicule doit alors être remorqué par un spécialiste et avec les
roues avant soulevées.•Ayez toujours l'œillet de remorquage à bord.
AlteaXL_FR.book Seite 298 Dienstag, 1. September 2009 12:34 12

Situations diverses299
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Œillets de remorquageVissage de l'œillet de remorquage
– Retirez l'œillet de remorquage de l'outillage de bord. – Retirez le cache avant, en faisant pression sur la partie gauche de
celui-ci.
– Retirez le cache arrière, en faisant pression sur la partie droite de celui-ci.
– Vissez l'œillet de remorquage dans le taraudage en le tournant da ns le se ns d e la f lè che, ve rs la gauche jusqu'en butée à l'avant
⇒ fig. 207 comme à l'arrière ⇒fig. 208 .
Fig. 207 Face avant, côté
droit :Fig. 208 Vissage de
l'œillet de remorquage
arrière
AlteaXL_FR.book Seite 299 Dienstag, 1. September 2009 12:34 12

AlteaXL_FR.book Seite 300 Dienstag, 1. September 2009 12:34 12

Description des données301
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

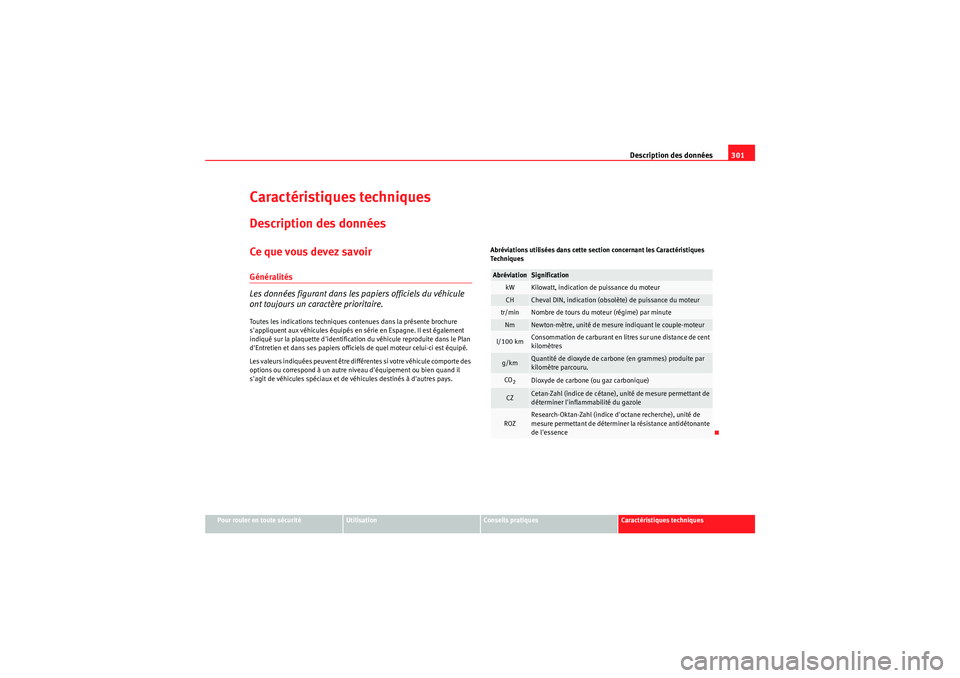

Caractéristiques techniquesDescription des donnéesCe que vous devez savoirGénéralités
Les données figurant dans les papiers officiels du véhicule
ont toujours un caractère prioritaire.Toutes les indications techniques contenues dans la présente brochure
s'appliquent aux véhicules équipés en série en Espagne. Il est également
indiqué sur la plaquette d'identification du véhicule reproduite dans le Plan
d'Entretien et dans ses papiers officiels de quel moteur celui-ci est équipé.
Les valeurs indiquées peuvent être différentes si votre véhicule comporte des
options ou correspond à un autre niveau d'équipement ou bien quand il
s'agit de véhicules spéciaux et de véhicules destinés à d'autres pays. Abréviations utilisées dans cette section concernant les Caractéristiques
Te c h n i q u e s
Abréviation
Signification
kW
Kilowatt, indication de puissance du moteur
CH
Cheval DIN, indication (obsolète) de puissance du moteur
tr/min
Nombre de tours du moteur (régime) par minute
Nm
Newton-mètre, unité de mesure indiquant le couple-moteur
l/100 km
Consommation de carburant en litres sur une distance de cent
kilomètres
g/km
Quantité de dioxyde de carbone (en grammes) produite par
kilomètre parcouru.
CO2
Dioxyde de carbone (ou gaz carbonique)
CZ
Cetan-Zahl (indice de cétane),
unité de mesure permettant de
déterminer l'inflammabilité du gazole
ROZ
Research-Oktan-Zahl (indice d'octane recherche), unité de
mesure permettant de déterminer la résistance antidétonante
de l'essence
AlteaXL_FR.book Seite 301 Dienstag, 1. September 2009 12:34 12

Description des données
302Identification du véhicule
Les données essentielles se trouvent sur la plaque du cons-
tructeur et sur l'autocollant d'identification du véhiculeLes véhicules destinés à certains pays d'exportation ne possèdent pas de
plaque du constructeur.
Plaque du constructeur
La plaque du modèle se trouve dans le longeron gauche, côté intérieur du
logement du moteur.
Numéro d'identification du véhicule
Il est possible de lire le numéro d'identification du véhicule (numéro de
châssis) de l'extérieur à travers un regard dans le pare-brise. Le regard se
trouve sur le côté gauche du véhicule dans la partie inférieure du pare-brise.
Il se trouve aussi sur le côté droit dans le logement du moteur. Plaquette d'identification du véhicule
La plaquette d'identification du véhicule est collée dans la cavité de la roue
de secours dans le coffre à bagages.
La plaquette d'identification du véhicule comporte les données suivantes :
⇒
fig. 209
Ces données figurent également dans le Programme d'Entretien. Numéro d'ordonnancement de la production
Numéro d'identification du véhicule (numéro de châssis)
Numéro de type
Explication du type / puissance-moteur
Lettres-repères de moteur et de boîte de vitesses
Numéro de peinture / code de l'équipement intérieur
Numéro des options
Valeurs de consommation.
Valeurs des émissions de CO
2.
Les données du 2 au 9 figurent également dans le Programme d'Entretien.
Valeurs de la consommation et du CO2
Consommation (l/100 km) / Émissions de CO
2 (g/km) en ville.
Consommation (l/100 km) / Émissions de CO2 (g/km) sur route.
Consommation (l/100 km) / Émissions de CO2 (g/km) mixte.
Fig. 209 Autocollant
d'identification du véhi-
cule - coffre à bagages
A1A2A3A4A5A6A7A8A9AAABAC
