2010 Seat Alhambra Manual de instrucciones (in Spanish)

Conducción segura
Posición correcta de los
ocupantes del vehículo Posición correcta en el asiento Fig. 1
La separación correcta entre el conduc-
tor y el volante debe ser de 25 cm como míni-
mo (10 pulgadas). Fig. 2
Banda del cinturón y apoyacabezas
ajustados correctamente. A continuación se muestran las posiciones
correctas en el asiento para el conductor y
los acompañantes.
Las personas que, debido a su constitución
física, no puedan alcanzar la posición correc-
ta en el asiento deberán informarse en un ta-
ller especializado sobre los posibles disposi-
tivos especiales. Sólo si se adopta una posi-
ción correcta se obtiene la protección óptima
del cinturón de seguridad y del airbag. SEAT
recomienda que acuda al servicio técnico.
Por su propia seguridad y para evitar lesio-
nes en caso de frenada o maniobra brusca, o
de accidente, SEAT recomienda las siguien-
tes posiciones:
Válido para todos los ocupantes del
vehículo:
● Ajuste el apoyacabezas de modo que el
borde superior quede, en la medida de lo po-
sible, a la altura de la parte superior de la ca-
beza, en ningún caso por debajo de los ojos.
Mantenga la nuca lo más cerca posible del
apoyacabezas ››› fig. 1 y
›
›› fig. 2 .
● Las
personas de estatura reducida deberán
bajar completamente el apoyacabezas, aun-
que la cabeza quede por debajo del borde
superior del mismo.
● Las personas de elevada estatura deberán
subir completamente el apoyacabezas. ●
Coloque el respaldo del asiento en posi-
ción vertical, de modo que la espalda se apo-
ye completamente sobre el respaldo.
● Mantenga siempre los pies en la zona repo-
sapiés durante la marcha.
● Ajuste y abróchese correctamente el cintu-
rón de seguridad ››› pág. 15.
Válido adicionalmente para el conductor:
● Ajuste el volante de tal modo que quede
como mínimo a 25 cm (10 pulgadas) del tó-
rax ››› fig. 1
y que pueda asir el volante late-
ralmente por la parte exterior con las dos ma-
nos y los brazos ligeramente flexionados.
● El volante ajustado siempre debe apuntar
en dirección al tórax y no en dirección al ros-
tro.
● Ajuste el asiento del conductor longitudi-
nalmente de forma que pueda pisar a fondo
los pedales con las piernas ligeramente fle-
xionadas y que las rodillas queden, como mí-
nimo, a 10 cm (4 pulgadas) del tablero de
instrumentos ››› fig. 1.
● Ajus

te la altura del asiento del conductor
de modo que llegue con facilidad al punto
más alto del volante.
● Mantenga siempre los dos pies en la zona
reposapiés para tener en todo momento el
control sobre el vehículo. »
7
Datos técnicos
Consejos
Manejo
Seguridad

Seguridad
Válido adicionalmente para el acompañante
del conductor:
● Desplace el asiento del acompañante hacia
atrás lo máximo posible para lograr una pro-
tección óptima en caso de que se dispare el
airbag.
Ajustar la posición del volante Fig. 3
Ajuste mecánico del volante. Ajuste el volante antes del viaje y sólo con el
vehículo detenido.
● Mueva la palanca ››› fig. 3 1 hacia abajo.
● Ajuste el volante de modo que pueda asirlo
por la parte exterior (en la posición de las 9 y
las 3) con las dos manos y los brazos ligera-
mente flexionados.
● Empuje firmemente la palanca hacia arriba
hasta que quede al ras con la columna de di-
rección ››› . ATENCIÓN
Un uso inadecuado del ajuste de la posición
del volante y un ajuste incorrecto del volante
pueden provocar lesiones graves o mortales.
● Tras ajustar la columna de la dirección, em-
puje firmemente la palanca ››› fig. 3 1 hacia
arriba para que el volante no cambie de posi-
ción accidentalmente durante la marcha.
● Nunca ajuste el volante durante la marcha.
Si durante la marcha detecta que necesita
ajustar el volante, deténgase de forma segura
y realice el ajuste correcto.
● El volante ajustado siempre debe apuntar
hacia el tórax y no hacia el rostro, para no li-
mitar la protección del airbag frontal del con-
ductor en caso de accidente.
● Durante la conducción, sujete siempre el
volante con ambas manos por la parte exte-
rior del mismo (posición de las 9 y las 3 ho-
ras) para reducir las lesiones en caso de que
se dispare el airbag frontal del conductor.
● Nunca sujete el volante en la posición de
las 12 horas o de otro modo, por ejemplo, por
el centro. En caso de disparo del airbag del
conductor, podría sufrir lesiones graves en
los brazos, las manos y la cabeza. Peligro de lesiones por ir sentado en
una posición incorrecta
Número de plazas
En función del equipamiento, el vehículo dis-
pone de cinco
a siete plazas. Cada plaza dis-
pone de un cinturón de seguridad.
Equipa-
mientoPlazas en la
parte de- lanteraPlazas enla segun-da fila de asientosPlazasen las
tercera fila de
asientos
5 plazas23–
7 plazas232 No colocarse el cinturón de seguridad, o lle-
varlo mal puesto, incrementa el riesgo de su-
frir lesiones graves o mortales. Los cinturo-
nes de seguridad garantizan una protección
óptima sólo si se llevan colocados correcta-
mente. Ir sentado en una posición incorrecta
repercute negativamente en la función pro-
tectora del cinturón de seguridad. Las conse-
cuencias pueden ser heridas muy graves e
incluso mortales. El riesgo de sufrir lesiones
graves o mortales aumenta sobre todo si al
dispararse un airbag, este golpea a un ocu-
pante del vehículo que no vaya sentado en
una posición correcta. El conductor es res-
ponsable de todos los ocupantes que trans-
porte en el vehículo, especialmente de los ni-
ños.
8

Conducción segura
La siguiente lista contempla una serie de
ejemplos de qué posiciones pueden ser peli-
grosas para todos los ocupantes del vehícu-
lo.
Siempre que el vehículo esté en marcha:
● No se ponga nunca de pie en el vehículo.
● No se ponga nunca de pie en los asientos.
● No se ponga nunca de rodillas en los asien-
tos.
● No incline el respaldo del asiento excesiva-
mente hacia atrás.
● No se apoye en el tablero de instrumentos.
● No se estire nunca en los asientos del habi-
táculo.
● No vaya nunca sentado tan sólo en el bor-
de delantero del asiento.
● No se siente nunca de lado.
● No se apoye nunca en la ventanilla.
● No saque nunca los pies por la ventanilla.
● No ponga nunca los pies en el tablero de
instrumentos.
● No ponga nunca los pies sobre el cojín del
asiento o el respaldo.
● No viaje nunca en la zona reposapiés.
● No se siente nunca en los reposabrazos.
● No viaje nunca sin llevar puesto el cinturón
de seguridad.
● No viaje nunca en el maletero. ATENCIÓN
Adoptar una posición incorrecta en los asien-
tos del vehículo puede aumentar el riesgo de
sufrir lesiones graves o mortales en caso de
frenazos o maniobras inesperadas, colisión o
accidente o en caso de activación del airbag.
● Todos los ocupantes deben sentarse correc-
tamente antes de iniciar la marcha y mante-
ner la posición durante el viaje. Esto también
incluye abrocharse el cinturón de seguridad.
● Nunca lleve a un número de personas supe-
rior al de plazas con cinturón de seguridad
del vehículo.
● Asegure siempre a los niños en el vehículo
con un sistema de retención homologado y
adecuado a su tamaño y peso ››› pág. 28,
› ›
› pág. 22.
● Mant
enga siempre los pies en la zona repo-
sapiés durante la marcha. Nunca coloque, por
ejemplo, los pies sobre el asiento o sobre el
tablero de instrumentos y nunca los saque
por la ventanilla. De lo contrario, el airbag y
el cinturón de seguridad no podrán ofrecer
una protección óptima sino que, por el con-
trario, aumentarán el riesgo de sufrir lesiones
en caso de accidente. ATENCIÓN
Antes de iniciar cada viaje, ajuste el asiento,
el cinturón de seguridad y los apoyacabezas
y asegúrese de que todos los acompañantes
lleven el cinturón de seguridad colocado co-
rrectamente. ●
Desplace hacia atrás el asiento del acom-
pañante lo máximo posible.
● Ajuste el asiento del conductor de tal forma
que quede una distancia mínima de 25 cm
(10 pulgadas) entre el tórax y el centro del
volante. Ajuste el asiento del conductor de
forma que se puedan pisar a fondo los peda-
les con las piernas ligeramente flexionadas y
que la distancia con el tablero de instrumen-
tos a la altura de las rodillas sea como míni-
mo de 10 cm (4 pulgadas). Si debido, a su
constitución física, no es posible cumplir es-
tos requisitos, póngase en contacto sin falta
con un taller especializado para efectuar las
modificaciones necesarias.
● Nunca conduzca con el respaldo inclinado
en exceso hacia atrás. Cuanto más inclinado
hacia atrás esté el respaldo del asiento, ma-
yor será el peligro de sufrir lesiones por lle-
var mal puesto el cinturón e ir sentado en una
posición incorrecta.
● Nunca conduzca con un respaldo inclinado
hacia delante. Si un airbag frontal se dispara,
podría lanzar con violencia el respaldo hacia
atrás y lesionar a los ocupantes de los asien-
tos traseros.
● Mantenga la mayor separación posible res-
pecto al volante y al tablero de instrumentos.
● Siéntese siempre con la espalda erguida y
bien apoyada contra el respaldo y los asien-
tos delanteros bien ajustados. No sitúe nin-
gún miembro del cuerpo justo en la ubicación
del airbag o muy cerca del mismo.
● El riesgo de sufrir lesiones graves aumenta
para los ocupantes de los asientos traseros si » 9
Datos técnicos
Consejos
Manejo
Seguridad

Seguridad
no están sentados con el cuerpo erguido, ya
que entonces los cinturones de seguridad no
están bien puestos.
ATENCIÓN
Un ajuste inadecuado de los asientos puede
provocar accidentes y lesiones graves.
● Ajuste los asientos únicamente con el vehí-
culo detenido, pues de lo contrario podrían
desplazarse inesperadamente durante la
marcha y podría perder el control del vehícu-
lo. Además, mientras se ajusta el asiento se
adopta una posición incorrecta.
● Ajuste el asiento en altura, inclinación y po-
sición longitudinal únicamente cuando no se
encuentre nadie en el área de ajuste de los
asientos.
● Ningún objeto debe interponerse en el área
de ajuste de los asientos.
● Ajuste la altura, inclinación y posición lon-
gitudinal de los asientos posteriores única-
mente cuando nadie se interponga en el área
de ajuste de los mismos.
● Las áreas de ajuste y de bloqueo de los
asientos no deben estar sucias. Área de los pedales
Pedales Evite que las alfombrillas u otros objetos se
interpongan en el recorrido de los pedales.
Utilice sólo alfombrillas que dejen libre la zo-
na de los pedales y estén fijadas correcta-
mente en la zona reposapiés.
Si fallara uno de los circuitos de freno, para
frenar el coche deberá pisar el pedal de freno
más de lo normal.
ATENCIÓN
Los objetos situados en la zona reposapiés
del conductor pueden impedir el acciona-
miento de los pedales. Ello podría provocar la
pérdida de control del vehículo, incrementan-
do el riesgo de provocar un accidente grave.
● Asegúrese de que los pedales puedan ac-
cionarse en cualquier momento, sin que haya
objetos que puedan rodar debajo de los mis-
mos.
● Fije siempre la alfombrilla en la zona repo-
sapiés.
● No coloque jamás otras alfombrillas o mo-
quetas sobre la alfombrilla original de fábri-
ca.
● Asegúrese de que ningún objeto caiga en la
zona reposapiés del conductor durante la
conducción. CUIDADO
Los pedales deben poderse accionar siempre
sin impedimentos. Por ejemplo, en caso de
averiarse el circuito de los frenos, el pedal de
freno necesitará efectuar un recorrido más
largo para detener el vehículo. Para ello de-
berá pisarse el pedal más a fondo y con más
fuerza de lo habitual. 10

Cinturones de seguridad
Cinturones de seguridad
El porqué de los cinturones de
seguridad Introducción al tema Compruebe con regularidad el estado de to-
dos los cinturones de seguridad. En caso de
descubrir desperfectos en el tejido del cintu-
rón, en sus uniones, en el enrollador automá-
tico o en el cierre, acuda de inmediato a un
taller especializado para sustituir el cinturón
de seguridad afectado
››› . El taller especia-
lizado debe utilizar los recambios adecuados
correspondientes al vehículo, al equipamien-
to y al año de modelo. SEAT recomienda que
acuda al servicio técnico. ATENCIÓN
Los cinturones de seguridad sin abrochar o
mal abrochados aumentan el riesgo de sufrir
lesiones graves o incluso mortales. Ofrecen
la máxima protección sólo si se abrochan y
utilizan del modo correcto.
● Los cinturones de seguridad es el medio
más eficaz para reducir el riesgo de sufrir le-
siones graves o mortales en caso de acciden-
te. Para proteger al conductor y a todos los
ocupantes, los cinturones de seguridad siem-
pre deben estar correctamente colocados con
el vehículo en movimiento. ●
Todos los ocupantes del vehículo deben
adoptar una posición correcta en el asiento
antes de cada viaje, abrocharse correctamen-
te el cinturón de seguridad correspondiente a
su plaza y mantenerlo abrochado durante la
marcha. Esto también es válido para todos
los ocupantes en trayectos urbanos.
● Los niños deben viajar protegidos por un
sistema de retención para niños adecuado a
su peso y altura, y con los cinturones de se-
guridad abrochados correctamente
››› pág. 28.
● No inic ie l
a marcha hasta que todos los
ocupantes se hayan abrochado correctamen-
te el cinturón de seguridad.
● Inserte siempre la lengüeta de cierre en el
cierre del asiento correspondiente y asegúre-
se de que se encastra. El uso de un cierre del
cinturón que no corresponda al asiento redu-
ce la protección y puede provocar lesiones
graves.
● Evite que entren líquidos o cuerpos extra-
ños en el elemento de encastre de los cierres.
Esto puede perjudicar el funcionamiento de
los cierres y de los cinturones de seguridad.
● Nunca se desabroche el cinturón de seguri-
dad durante la marcha.
● Asegure siempre con el cinturón únicamen-
te a una persona.
● Nunca lleve niños o bebés sentados en el
regazo y abrochados con el mismo cinturón.
● No viaje con prendas de vestir gruesas y
sueltas, por ejemplo, abrigos sobre una cha- queta, ya que dificultan el ajuste y el funcio-
namiento correcto del cinturón de seguridad.
ATENCIÓN
Los cinturones de seguridad dañados consti-
tuyen un gran peligro y pueden provocar le-
siones graves o mortales.
● Evite dañar el cinturón de seguridad apri-
sionándolo con la puerta o en el mecanismo
del asiento.
● Si el tejido u otras partes del cinturón de
seguridad están dañados, los cinturones de
seguridad se podrían romper en caso de acci-
dente o de frenada brusca.
● Encargue inmediatamente que sustituyan
los cinturones de seguridad por cinturones
homologados para el vehículo en cuestión
por SEAT. Después de un accidente, acuda a
un taller especializado para que le cambien
los cinturones de seguridad que se hayan
distendido en exceso a causa del esfuerzo al
que han sido sometidos. Puede que sea nece-
sario cambiarlos incluso cuando no haya da-
ños visibles. Además, se deben comprobar
los puntos de anclaje del cinturón.
● Nunca intente reparar, modificar o desmon-
tar los cinturones de seguridad por su cuen-
ta. Todas las reparaciones en cinturones de
seguridad, enrolladores automáticos y cierres
deben realizarse en un taller especializado. 11
Datos técnicos
Consejos
Manejo
Seguridad

Seguridad
Testigo de advertencia Fig. 4
Testigo de advertencia en el cuadro de
instrumentos. Fig. 5
Ejemplo de indicación del estado del
cinturón en las plazas traseras (aquí, en un
vehículo de 7 plazas) en el cuadro de instru-
mentos: arriba, la segunda fila; abajo, la ter-
cera fila de asientos.Se ilu-
mina o parpa- dea
Posible causaSolución 
Cinturón de seguri-
dad no abrochado
del conductor, o del
acompañante si el
asiento del acompa-
ñante está ocupado.
¡Abróchese el cintu-
rón de seguridad!

Objetos sobre el
asiento del acompa-
ñante.Retire los objetos
del asiento del
acompañante y
guárdelos de forma
segura.
Al conectar el encendido se iluminan durante
poco tiempo algunos testigos de control y
advertencia en el cuadro de instrumentos pa-
ra comprobar algunas funciones. Se apagan
transcurridos unos segundos.
Si al iniciar la marcha no se llevan puestos
los cinturones de seguridad y se circula a
una velocidad superior a 25 km/h (15 mph)
o, si estando el vehículo en marcha, se desa-
brochan los cinturones de seguridad, se es-
cuchará una señal acústica durante 90 se-
gundos, como máximo. Además parpadeará
el testigo de advertencia del cinturón 
.
El testigo del cinturón  se apagará cuando,
estando el encendido conectado, el conduc-
tor y el acompañante se abrochen los cintu-
rones de seguridad. Indicación del estado del cinturón en las
plazas traseras
La indicación del estado del cinturón mues-
tra al conductor en la pantalla del cuadro de
instrumentos cuando conecta el encendido si
los posibles ocupantes de las plazas traseras
se han abrochado sus cinturones de seguri-
dad. El símbolo 
indica que el acompañan-
te de esa plaza se ha abrochado “su” cintu-
rón de seguridad ››› fig. 5 .
C uando se abr

ocha o desabrocha un cinturón
de seguridad en las plazas traseras, el esta-
do del cinturón se indica durante unos 30 se-
gundos. Esta indicación se puede ocultar
pulsando la tecla 0.0 / SET .
Si durante la marcha se desabrocha un cintu-
rón de seguridad en las plazas traseras, la in-
dicación del estado del cinturón parpadea
durante 30 segundos como máximo. Si la ve-
locidad es superior a 25 km/h (15 mph),
además suena una señal acústica.
Puede activar o desactivar la indicación de
los cinturones traseros en un servicio técni-
co.
12

Cinturones de seguridad

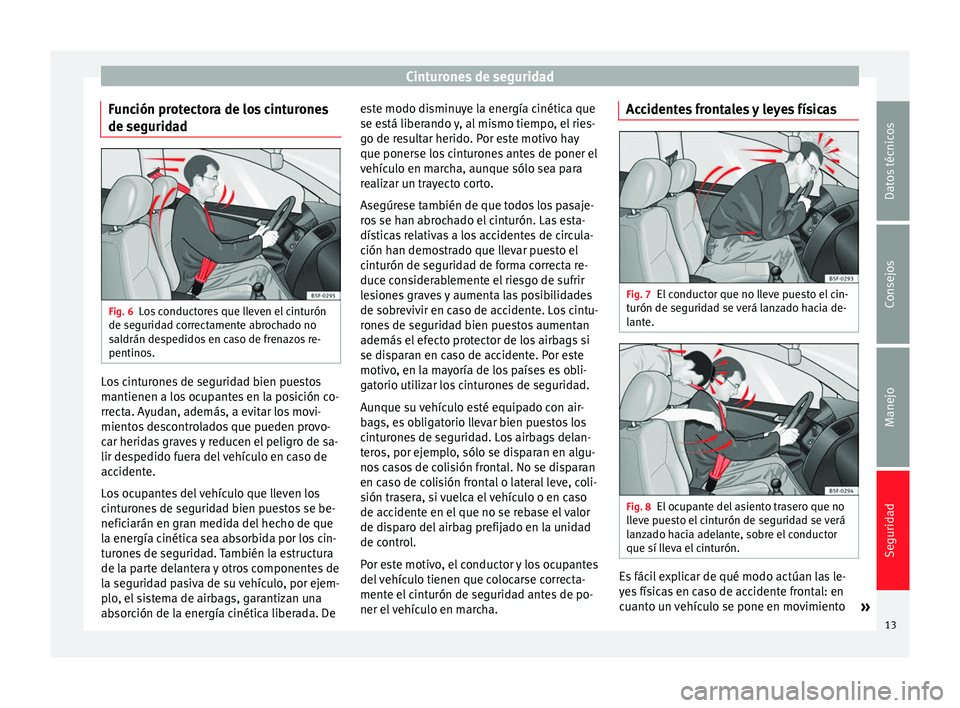

Función protectora de los cinturones
de seguridad Fig. 6
Los conductores que lleven el cinturón
de seguridad correctamente abrochado no
saldrán despedidos en caso de frenazos re-
pentinos. Los cinturones de seguridad bien puestos
mantienen a los ocupantes en la posición co-
rrecta. Ayudan, además, a evitar los movi-
mientos descontrolados que pueden provo-
car heridas graves y reducen el peligro de sa-
lir despedido fuera del vehículo en caso de
accidente.
Los ocupantes del vehículo que lleven los
cinturones de seguridad bien puestos se be-
neficiarán en gran medida del hecho de que
la energía cinética sea absorbida por los cin-
turones de seguridad. También la estructura
de la parte delantera y otros componentes de
la seguridad pasiva de su vehículo, por ejem-
plo, el sistema de airbags, garantizan una
absorción de la energía cinética liberada. De este modo disminuye la energía cinética que
se está liberando y, al mismo tiempo, el ries-
go de resultar herido. Por este motivo hay
que ponerse los cinturones antes de poner el
vehículo en marcha, aunque sólo sea para
realizar un trayecto corto.
Asegúrese también de que todos los pasaje-
ros se han abrochado el cinturón. Las esta-
dísticas relativas a los accidentes de circula-
ción han demostrado que llevar puesto el
cinturón de seguridad de forma correcta re-
duce considerablemente el riesgo de sufrir
lesiones graves y aumenta las posibilidades
de sobrevivir en caso de accidente. Los cintu-
rones de seguridad bien puestos aumentan
además el efecto protector de los airbags si
se disparan en caso de accidente. Por este
motivo, en la mayoría de los países es obli-
gatorio utilizar los cinturones de seguridad.
Aunque su vehículo esté equipado con air-
bags, es obligatorio llevar bien puestos los
cinturones de seguridad. Los airbags delan-
teros, por ejemplo, sólo se disparan en algu-
nos casos de colisión frontal. No se disparan
en caso de colisión frontal o lateral leve, coli-
sión trasera, si vuelca el vehículo o en caso
de accidente en el que no se rebase el valor
de disparo del airbag prefijado en la unidad
de control.
Por este motivo, el conductor y los ocupantes
del vehículo tienen que colocarse correcta-
mente el cinturón de seguridad antes de po-
ner el vehículo en marcha.
Accidentes frontales y leyes físicas
Fig. 7
El conductor que no lleve puesto el cin-
turón de seguridad se verá lanzado hacia de-
lante. Fig. 8
El ocupante del asiento trasero que no
lleve puesto el cinturón de seguridad se verá
lanzado hacia adelante, sobre el conductor
que sí lleva el cinturón. Es fácil explicar de qué modo actúan las le-
yes físicas en caso de accidente frontal: en
cuanto un vehículo se pone en movimiento
»
13Datos técnicos
Consejos
Manejo
Seguridad

Seguridad
se origina, tanto en el vehículo como en los
ocupantes del mismo, una energía denomi-
nada “energía cinética”.
La magnitud de la “energía cinética” depen-
de fundamentalmente de la velocidad y del
peso del vehículo y de los ocupantes. Cuanto
mayor sea la velocidad y el peso del vehículo
mayor será la energía que deberá ser “absor-
bida” en caso de accidente.
No obstante, el factor más importante es la
velocidad del vehículo. Por ejemplo, si la ve-
locidad se duplica pasando de 25 km/h
(15 mph) a 50 km/h (30 mph), la energía ci-
nética correspondiente se cuadruplica.
Dado que los ocupantes del vehículo de
nuestro ejemplo no llevan abrochado el cin-
turón de seguridad, en caso de colisión con-
tra un muro toda la energía cinética de los
ocupantes sólo será absorbida por dicho im-
pacto.
Aun circulando a una velocidad comprendida
entre 30 km/h (19 mph) y 50 km/h (30 mph),
las fuerzas que actúan sobre el cuerpo en ca-
so de accidente pueden superar con facilidad
una tonelada (1.000 kg). Las fuerzas que ac-
túan sobre su cuerpo aumentan cuanto ma-
yor sea la velocidad a la que circule.
Los ocupantes del vehículo que no se hayan
abrochado los cinturones de seguridad no
están “unidos” al vehículo. En caso de coli-
sión frontal, estas personas se desplazarán
con la misma velocidad a la que circulaba el vehículo antes de la colisión. Este ejemplo es
válido no sólo para colisiones frontales, sino
también para todo tipo de accidentes.
Incluso circulando a poca velocidad, en caso
de colisión actúan sobre el cuerpo fuerzas
que no se pueden contrarrestar sólo con apo-
yarse en las manos. En caso de colisión fron-
tal, los ocupantes del vehículo que no lleven
puesto del cinturón de seguridad se verán
lanzados de forma incontrolada hacia delan-
te y se golpearán, por ejemplo, contra el vo-
lante, el tablero de instrumentos o el parabri-
sas
››› fig. 7 .
T amb
ién es imprescindible que los ocupan-
tes de los asientos traseros se abrochen el
cinturón, ya que, en caso de accidente, se ve-
rían desplazados de un modo incontrolado
por el habitáculo. Si un ocupante del asiento
trasero no lleva el cinturón abrochado, no só-
lo se pone en peligro a sí mismo sino tam-
bién a los ocupantes de los asientos delante-
ros ››› fig. 8.
Utiliz

ación de los cinturones de
seguridad Cinturón de seguridad torcido
Si resulta difícil extraer el cinturón de seguri-
dad de la guía, es posible que el cinturón se
haya torcido en el interior del revestimiento
lateral por haberse enrollarse demasiado rá-
pido al desabrocharlo:●
Extraiga el cinturón de seguridad por com-
pleto y con precaución tirando de la lengüeta
de cierre.
● Desdoble el cinturón y vuelva a enrollarlo
acompañándolo con la mano.
Aunque no pueda desdoblar el cinturón,
abrócheselo de todos modos. En ese caso, la
zona doblada no deberá encontrarse en una
zona en contacto directo con el cuerpo. Acu-
da sin demora a un taller especializado para
que desdoblen del cinturón. ATENCIÓN
Un manejo inadecuado de los cinturones de
seguridad aumenta el riesgo de sufrir lesio-
nes graves o mortales.
● Compruebe con regularidad que los cinturo-
nes de seguridad y sus componentes se en-
cuentren en perfecto estado.
● Mantenga siempre limpio el cinturón de se-
guridad.
● No aprisione, dañe ni roce con extremos
cortantes la banda del cinturón.
● Evite que entren líquidos o cuerpos extra-
ños en el cierre y en el elemento de encastre
de la lengüeta. 14
