HYÖDYLLISIÄ TIETOJA
Kauko- ja seisontavalojen
vaihtaminen
Lähivalojen vaihtaminen

 Poista muovisuojus vetämällä jou-
sesta.

 Irrota lampun liitin.


Irrota lamppu vetämällä ja vaihda se.
Asenna osat paikalleen päinvastaisessa
järjestyksessä.
 Poista muovinen suojakansi vetämällä
jousesta.

 Irrota lampun liitin.

 Irrota lamppu vetämällä ja vaihda se.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Suuntavalojen vaihtaminen
Ota yhteyttä valtuutettuun PEUGEOT-
huoltokorjaamoon.

HYÖDYLLISIÄ TIETOJA
176
Seisontavalojen vaihtaminen
(malli, jossa kaasupurkausvalot)

 Poista muovinen suojakansi vetä-
mällä jousesta.

 Irrota lampun liitin.

 Irrota lamppu vetämällä ja vaihda se.
Asenna osat takaisin noudattamalla
edellisiä ohjeita päinvastaisessa järjes-
tyksessä. Sumuvalojen vaihtaminen
Voit pyytää apua lamppujen
vaihtamiseen myös valtuute-
tusta PEUGEOT-huoltokor-
jaamosta. Ota yhteyttä valtuutettuun PEUGEOT-
huoltokorjaamoon.

 Aseta ruuvitaltta sivusuuntavalon
keskelle sen ja peilin kannattimen
väliin.

 Käännä ruuvitalttaa, jotta sivusuun-
tavalo irtoaa, ja poista valo.

 Irrota sivusuuntavalon liitin.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Lamppuja saa valtuutetusta PEUGEOT-
huoltokorjaamosta.
Sivusuuntavalojen vaihtaminen
Huomiovalojen vaihtaminen
Ota yhteyttä valtuutettuun
PEUGEOT-huoltokorjaamoon.
Lähi- ja kaukovalojen
vaihtaminen (malli, jossa
kaasupurkausvalot)
D1S-kaasupurkausvalojen vaih-
taminen on annettava valtuutetun
PEUGEOT-huoltokorjaamon tehtä-
väksi, sillä vaihtamiseen liittyy hen-
genvaarallisen sähköiskun vaara.
On suositeltavaa vaihtaa kaikki D1S-
polttimot samaan aikaan viallisen
kanssa.

HYÖDYLLISIÄ TIETOJA
177
Takavalot

1. Jarruvalo/seisontavalo
(P21-5 W)

2. Peruutusvalo (P21W).

3. Suuntavalot (PY21W-21W)

4. Seisontavalot (P5-5W)

5. Sumuvalot (P21W) . Jarru-, seisonta-, peruutus- ja
suuntavalojen lampun vaihtaminen

 Paina kuutta jousta ja irrota lamppujen
kannatin.

 Poista muovisuojus.

 Poista valon kaksi kiinnitysmutteria.

 Ota valo varovasti ulos ulkopuolelta.

 Irrota valon sähköliitin.

 Käännä lamppua neljäsosakierros
ja vaihda se.
Asenna lopuksi osat takaisin päinvas-
taisessa järjestyksessä.

HYÖDYLLISIÄ TIETOJA
178
Lisäjarruvalon vaihtaminen Rekisterikilven lamppujen
vaihtaminen (W5-5W)

 Aseta kapea ruuvitaltta johonkin läpi-
näkyvän kotelon ulkopuolella olevista
koloista.

 Käännä sitä ulospäin, jotta kotelo
irtoaa.

 Irrota kotelo.

 Vedä lamppu irti ja vaihda se.
Seisontavalojen lampun
vaihtaminen (tavaratila)
Sumuvalojen vaihtaminen

 Avaa tavaratila.

 Irrota muoviluukku ruuvimeisselillä.

 Irrota valon kiinnitysmutteri.

 Käännä lamppua neljäsosakierros
ja vaihda se.
Asenna lopuksi osat takaisin päinvas-
taisessa järjestyksessä.


Lamppuun pääsee käsiksi puskurin alta.
 Käännä lamppua neljäsosakierros
ja vaihda se.
 Avaa tavaratila ja irrota päällystiiviste.

 Kierrä mutterit (2 kpl) auki.

 Paina kierretankoja pitämällä sa-
malla valosta kiinni ulkopuolelta.

 Irrota liitin ja vedä ulos takalasinpe-
simen putki.

 Paina ensin kiinnitinparia A ja sen
jälkeen kiinnitinparia B ja kiinnitin-
paria C , jotta voit irrottaa ja päästä
käsiksi lampunkannattimiin.

HYÖDYLLISIÄ TIETOJA
179
SULAKKEEN VAIHTAMINEN
Toimintaohjeet viallisen sulakkeen vaih-
tamiseksi uuteen silloin, kun vastaavassa
toiminnossa on vika.
Työkalujen esilleottaminen
Sulakepihdit ja vaihtosulakkeet löytyvät
kojelaudan sulakerasian kannesta.
Saadaksesi ne esille:

 poista kansi kokonaan.

 irrota pihdit. Sulakkeen vaihtaminen
Ennen sulakkeen vaihtamista uuteen
on etsittävä vian syy ja korjattava vika.

 Etsi viallinen sulake katsomalla su-
lakkeiden lankojen kuntoa.

Kunnossa Viallinen

 Ota sulake paikaltaan tarkoitukseen
varatuilla pihdeillä.

 Viallinen sulake tulee aina vaihtaa
saman ampeerimäärän sulakkee-
seen.

 Tarkista, että sulakerasiassa oleva
numero, päällä oleva virran voimak-
kuus ja alla olevan taulukon numero
ovat samat. Sähkötoimisten
lisävarusteiden asentaminen
Auton sähköjärjestelmä on
tarkoitettu vakiovarusteille tai valin-
naisille lisävarusteille.
Ennen kuin asennat muita varus-
teita tai sähkötoimisia lisävarustei-
ta autoosi, ota yhteys valtuutettuun
PEUGEOT-huoltokorjaamoon.
PEUGEOT ei ota vastuuta
kustannuksista, jotka aiheu-
tuvat auton korjauksista tai
toimintahäiriöistä, jotka aiheu-
tuvat sellaisten lisävarusteiden asen-
nuksesta, joita PEUGEOT ei toimita
tai suosittele, ja joita ei ole asennettu
ohjeiden mukaan. Tämä koskee eri-
tyisesti kaikkia laitteita, joiden yhteis-
kulutus on yli 10 milliampeeria.

HYÖDYLLISIÄ TIETOJA

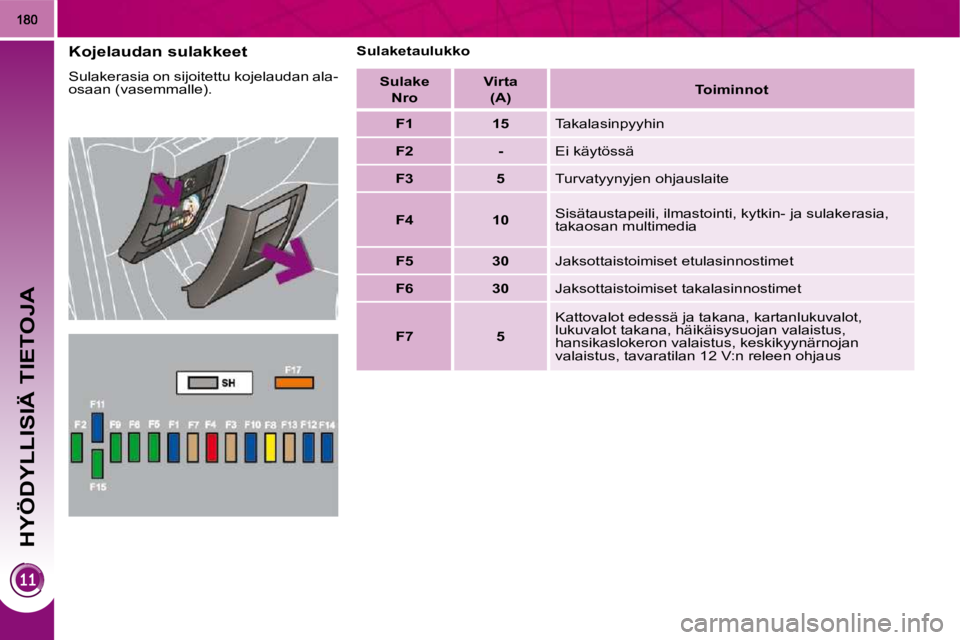

Kojelaudan sulakkeet
Sulakerasia on sijoitettu kojelaudan ala-
osaan (vasemmalle). Sulaketaulukko

Sulake

Nro
Virta
(A)
Toiminnot

F1 15 Takalasinpyyhin

F2 - Ei käytössä

F3 5 Turvatyynyjen ohjauslaite

F4 10 Sisätaustapeili, ilmastointi, kytkin- ja sulakerasia,
takaosan multimedia

F5 30 Jaksottaistoimiset etulasinnostimet

F6 30 Jaksottaistoimiset takalasinnostimet

F7 5 Kattovalot edessä ja takana, kartanlukuvalot,
lukuvalot takana, häikäisysuojan valaistus,
hansikaslokeron valaistus, keskikyynärnojan
valaistus, tavaratilan 12 V:n releen ohjaus

HYÖDYLLISIÄ TIETOJA
181
Sulakkeiden esilleottaminen

 Katso kohtaa "Työkalujen esilleotta-
minen". Sulake
Nro Virta
(A) Toiminnot

F8 20 Autoradio, puhelin, CD-vaihtaja, monitoiminäyttö,
alhaisen rengaspaineen tunnistus, murtohälyttimen
sireeni, murtohälyttimen ohjauslaite, telematiikka,
toimintomoduuli (jossa WIP Com 3D)

F9 30 Lisävarusteiden 12 V:n pistorasia edessä,
savukkeensytytin, 12 V:n pistorasia takana

F10 15 Ohjauspyörän alla olevat kytkimet

F11 15 Murtosuojauksen heikkovirtakytkin

F12 15 Perävaunun tunnistin, sade-/valotunnistin,
sulakkeiden F32, F34 ja F35 virransyöttö

F13 5 Moottorin sulakerasia, turvatyynyjen ohjauslaite

F14 15 Mittaristo, mittariston näyttö, sulakkeen F33
virransyöttö

F15 30 Lukitus ja turvalukitus

F17 40 Takalasin lämmitys, sulakkeen F30 virransyöttö

SH - PARC-toiminnon ohitusvastus

HYÖDYLLISIÄ TIETOJA
182

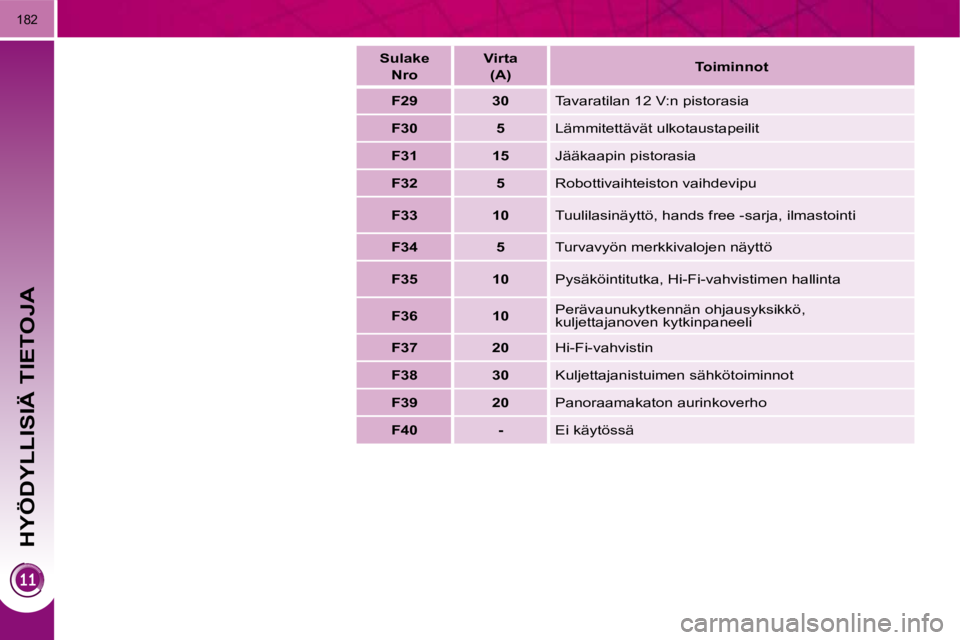

Sulake
Nro
Virta
(A)
Toiminnot

F29 30 Tavaratilan 12 V:n pistorasia

F30 5 Lämmitettävät ulkotaustapeilit

F31 15 Jääkaapin pistorasia

F32 5 Robottivaihteiston vaihdevipu

F33 10 Tuulilasinäyttö, hands free -sarja, ilmastointi

F34 5 Turvavyön merkkivalojen näyttö

F35 10 Pysäköintitutka, Hi-Fi-vahvistimen hallinta

F36 10 Perävaunukytkennän ohjausyksikkö,
kuljettajanoven kytkinpaneeli

F37 20 Hi-Fi-vahvistin

F38 30 Kuljettajanistuimen sähkötoiminnot

F39 20 Panoraamakaton aurinkoverho

F40 - Ei käytössä
