2010 PEUGEOT 3008 Omistajan Käsikirja (in Finnish)

HYÖDYLLISIÄ TIETOJA
183

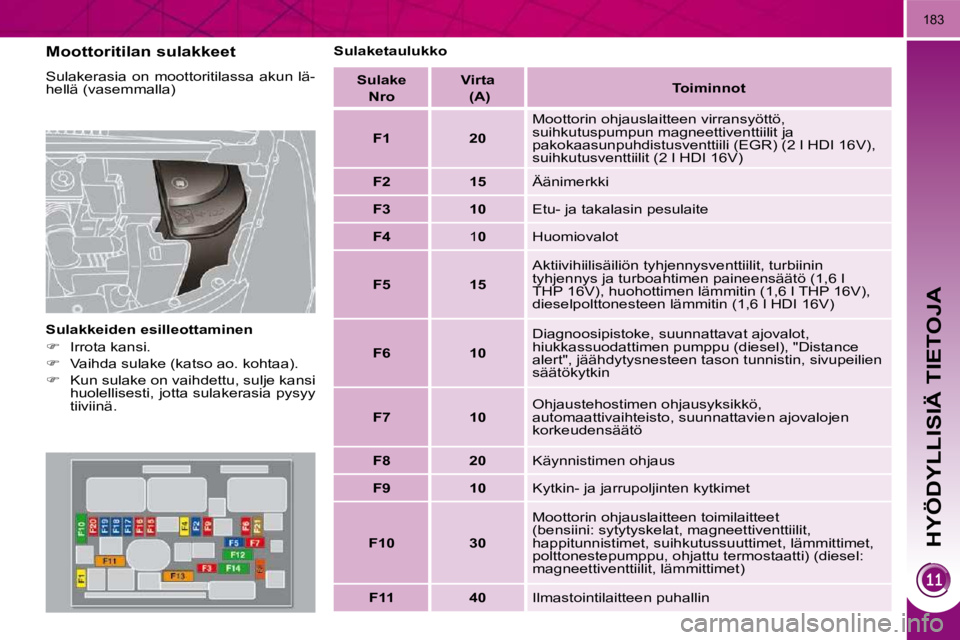

Moottoritilan sulakkeet
Sulakerasia on moottoritilassa akun lä-
hellä (vasemmalla)
Sulakkeiden esilleottaminen

 Irrota kansi.

 Vaihda sulake (katso ao. kohtaa).

 Kun sulake on vaihdettu, sulje kansi
huolellisesti, jotta sulakerasia pysyy
tiiviinä. Sulaketaulukko

Sulake

Nro
Virta
(A)
Toiminnot

F1 20 Moottorin ohjauslaitteen virransyöttö,
suihkutuspumpun magneettiventtiilit ja
pakokaasunpuhdistusventtiili (EGR) (2 l HDI 16V),
suihkutusventtiilit (2 l HDI 16V)

F2 15 Äänimerkki

F3 10 Etu- ja takalasin pesulaite

F4 1 0 Huomiovalot

F5 15 Aktiivihiilisäiliön tyhjennysventtiilit, turbiinin
tyhjennys ja turboahtimen paineensäätö (1,6 l
THP 16V), huohottimen lämmitin (1,6 l THP 16V),
dieselpolttonesteen lämmitin (1,6 l HDI 16V)

F6 10 Diagnoosipistoke, suunnattavat ajovalot,
hiukkassuodattimen pumppu (diesel), "Distance
alert", jäähdytysnesteen tason tunnistin, sivupeilien
säätökytkin

F7 10 Ohjaustehostimen ohjausyksikkö,
automaattivaihteisto, suunnattavien ajovalojen
korkeudensäätö

F8 20 Käynnistimen ohjaus

F9 10 Kytkin- ja jarrupoljinten kytkimet

F10 30 Moottorin ohjauslaitteen toimilaitteet
(bensiini: sytytyskelat, magneettiventtiilit,
happitunnistimet, suihkutussuuttimet, lämmittimet,
polttonestepumppu, ohjattu termostaatti) (diesel:
magneettiventtiilit, lämmittimet)

F11 40 Ilmastointilaitteen puhallin

HYÖDYLLISIÄ TIETOJA
184

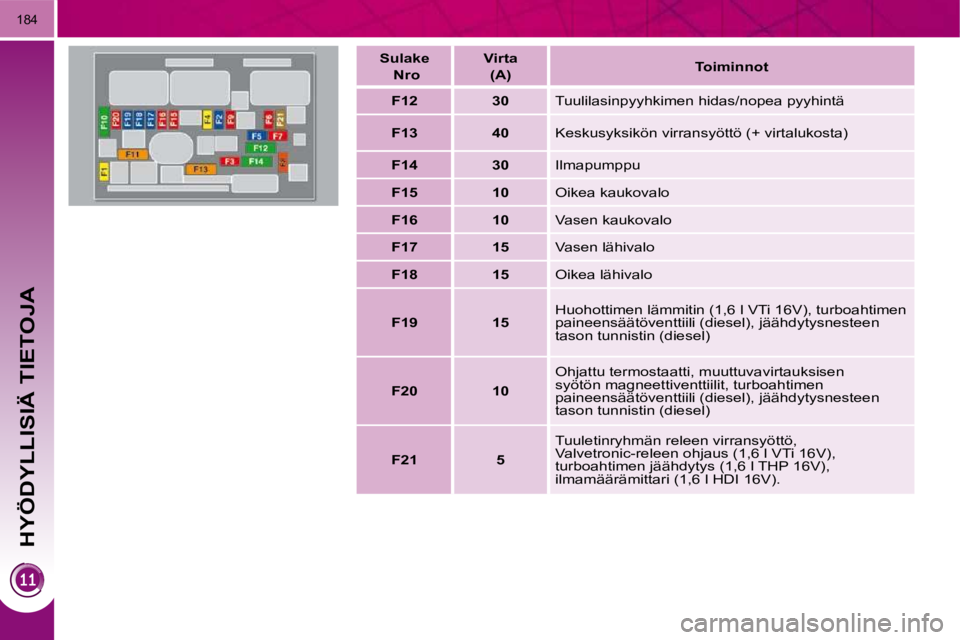

Sulake


Nro Virta

(A)
Toiminnot

F12 30 Tuulilasinpyyhkimen hidas/nopea pyyhintä

F13 40 Keskusyksikön virransyöttö (+ virtalukosta)

F14 30 Ilmapumppu

F15 10 Oikea kaukovalo

F16 10 Vasen kaukovalo

F17 15 Vasen lähivalo

F18 15 Oikea lähivalo

F19 15 Huohottimen lämmitin (1,6 l VTi 16V), turboahtimen
paineensäätöventtiili (diesel), jäähdytysnesteen
tason tunnistin (diesel)

F20 10 Ohjattu termostaatti, muuttuvavirtauksisen
syötön magneettiventtiilit, turboahtimen
paineensäätöventtiili (diesel), jäähdytysnesteen
tason tunnistin (diesel)

F21 5 Tuuletinryhmän releen virransyöttö,
Valvetronic-releen ohjaus (1,6 l VTi 16V),
turboahtimen jäähdytys (1,6 l THP 16V),
ilmamäärämittari (1,6 l HDI 16V).

HYÖDYLLISIÄ TIETOJA
185

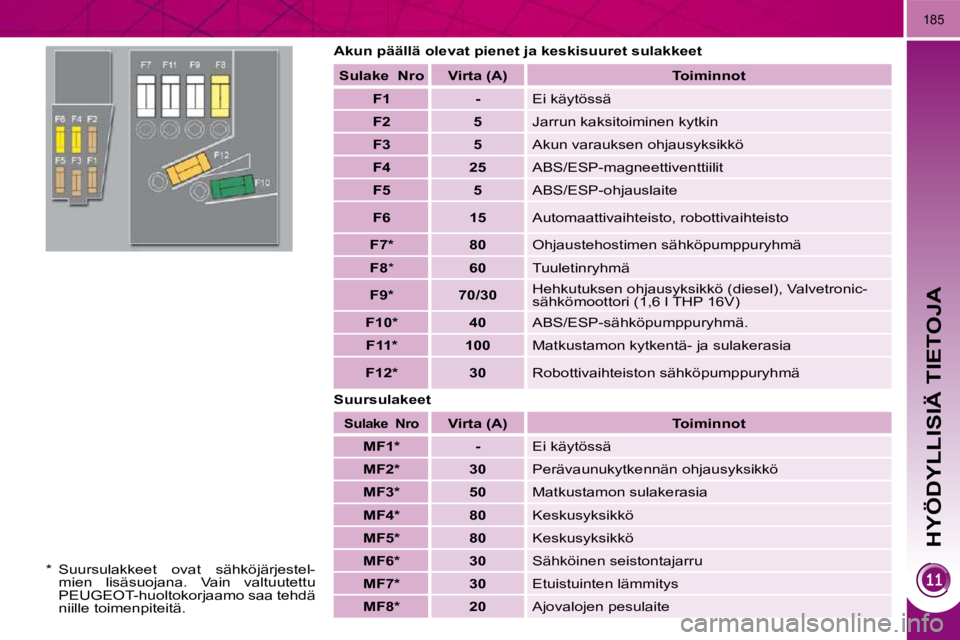

Akun päällä olevat pienet ja keskisuuret sulakkeet
Suursulakeet
Sulake
Nro Virta (A) Toiminnot

F1 - Ei käytössä

F2 5 Jarrun kaksitoiminen kytkin

F3 5 Akun varauksen ohjausyksikkö

F4 25 ABS/ESP-magneettiventtiilit

F5 5 ABS/ESP-ohjauslaite

F6 15 Automaattivaihteisto, robottivaihteisto

F7 * 80 Ohjaustehostimen sähköpumppuryhmä

F8 * 60 Tuuletinryhmä

F9 * 70/30 Hehkutuksen ohjausyksikkö (diesel), Valvetronic-
sähkömoottori (1,6 l THP 16V)

F10 * 40 ABS/ESP-sähköpumppuryhmä.

F11 * 100 Matkustamon kytkentä- ja sulakerasia

F12 * 30 Robottivaihteiston sähköpumppuryhmä

Sulake
Nro
Virta (A)
Toiminnot

MF1 * - Ei käytössä

MF2 * 30 Perävaunukytkennän ohjausyksikkö

MF3 * 50 Matkustamon sulakerasia

MF4 * 80 Keskusyksikkö

MF5 * 80 Keskusyksikkö

MF6 * 30 Sähköinen seistontajarru

MF7 * 30 Etuistuinten lämmitys

MF8 * 20 Ajovalojen pesulaite
* Suursulakkeet ovat sähköjärjestel-
mien lisäsuojana. Vain valtuutettu
PEUGEOT-huoltokorjaamo saa tehdä
niille toimenpiteitä.

HYÖDYLLISIÄ TIETOJA
186
AKKU
Toimintatila, jolla ladataan purkautunut
akku tai käynnistetään moottori toisella
akulla.
Akun sijainti Käynnistys lisäakulla

 Yhdistä punainen johto epäkunnos-
sa olevan akun A (+)-napaan ja sen
jälkeen vara-akun B (+)-napaan.

 Kytke vihreän tai mustan kaapelin
toinen pää vara-akun B miinusna-
paan (-).

 Kytke vihreän tai mustan kaapelin
toinen pää maadoituspisteeseen C
autosi runkoon (mootorin tuki).

 Käynnistä auto, anna moottorin käydä.

 Odota, että moottori käy tasaista
joutokäyntiä, ennen kuin irrotat kaa-
pelit.
Akku sijaitsee konepellin alla.
Pääset siihen käsiksi seuraavasti:

 avaa konepelti sisäpuolella olevan vi-
vun avulla, sitten ulkopuolella olevan

 kiinnitä konepellin tukitanko

 irrota muovisuojus, jotta saat esiin
kaksi napaa.

 tarvittaessa irrota sulakekotelo, jotta
voit poistaa akun.

HYÖDYLLISIÄ TIETOJA
187
Kaapeleiden irrottaminen

 Nosta lukituskieleke maksimiin.
Kaapeleiden uudelleen
kytkeminen

 Aseta kaapelin avoinna oleva laip-
pa 1 akun (+) -napaan.

 Paina kohtisuoraan laipasta 1 niin,
että se asettuu hyvin akkua vasten.

 Lukitse laippa laskemalla alas kiele-
ke 2 .
Älä käytä voimakeinoja kielekkeen pai-
namisessa sillä jos laippa ei ole kun-
nolla paikallaan, lukitus on mahdoton.
Suorita toimenpiteet uudelleen. Älä irrota kaapelikenkiä moot-
torin käydessä.
Kytke akku lataukseen vasta,
kun molemmat kaapelikengät
on irrotettu.
Älä yritä käynnistää autoa työntämäl-
lä, jos siinä on 6-vaihteinen robotti-
vaihteisto tai automaattivaihteisto.
Akut sisältävät myrkyllisiä ai-
neita, kuten rikkihappoa ja
lyijyä. Akut on hävitettävä lain
määräämien sääntöjen mukaisesti,
eikä niitä missään tapauksessa saa
heittää pois talousjätteen mukana.
Vie käytetyt paristot ja akut niille tar-
koitettuun keräyspisteeseen.
Akun lataaminen akkulaturilla

 Irrota akku autosta.

 Noudata akkulaturin valmistajan an-
tamaa käyttöohjetta.

 Kytke akun kaapelit aloittaen mii-
nusnavasta (-).

 Tarkista, että navat ja liitinkengät
ovat puhtaat. Jos niissä on (valkoi-
nen tai vihertävä) sulfaattikerros, ne
täytyy irrottaa ja puhdistaa.
Suosittelemme akun napojen
irrottamista, jos auto on käyt-
tämättömänä yli kuukauden. Ennen irrottamista
Ennen kuin irrotat akun, on odotettava
kaksi minuuttia virran katkaisun jälkeen.
Sulje ikkunat ja ovet ennen akun irrot-
tamista.
Irrottamisen jälkeen
Kun kytket sytytysvirran ensimmäi-
sen kerran akun napojen irrotuksen
jälkeen, odota 1 minuutti ennen käyn-
nistämistä. Auton elektroniset laitteet
alustetaan tällöin. Jos tästä huolimatta
ilmenee häiriöitä, ota yhteys valtuutet-
tuun PEUGEOT-huoltokorjaamoon.
Katso lisätietoja kyseisestä luvusta ja
alusta itse uudelleen:
- kauko-ohjain
- panoraamakaton aurinkoverho
- GPS-navigointijärjestelmä.

HYÖDYLLISIÄ TIETOJA
188
Noudata ohjeita moottorin
käynnistysajasta, jotta akku
latautuu oikein.
Älä lataa akkua käynnistämällä moot-
toria jatkuvasti uudelleen.
Jos akku tyhjenee, moottoria ei voi
käynnistää (katso kappale "Akku").
Jos autopuhelimesta puhutaan
puhelua juuri kun laitteisto siirtyy
virransäästötilaan:
- puhelu säilyy 5 minuutin ajan WIP Nav- tai WIP Sound -järjes-
telmän hands free -sarjan avulla
- puhelu voidaan kuitenkin puhua loppuun WIP Com 3D -järjestel-
mällä. Normaalitilaan siirtyminen
Toiminnot otetaan automaattisesti ta-
kaisin käyttöön, kun autoa käytetään
seuraavan kerran.

 Jotta toiminnot voidaan ottaa uudel-
leen käyttöön, moottori pitää käyn-
nistää ja antaa sen käydä:
- alle kymmenen minuuttia, jonka jälkeen laitteet ovat käytössä noin
viisi minuuttia
- yli kymmenen minuuttia, jonka jäl- keen laitteet ovat käytössä noin
30 minuuttia.
TEHONRAJOITUSTILA
Säätelee tiettyjen toimintojen käyttöä
akussa jäljellä olevan virran mukaan.
Ajon aikana tehonrajoitus poistaa väliai-
kaisesti käytöstä tietyt toiminnot, kuten
ilmastoinnin tai takalasin lämmityksen.
Käytöstä poistetut toiminnot aktivoituvat
automaattisesti uudelleen heti, kun olo-
suhteet sen sallivat.
VIRRANSÄÄSTÖTILA
Järjestelmä, joka akun säästämiseksi
ohjaa tiettyjen toimintojen käyttöaikaa.
Kun moottori on sammutettu, tiettyjä
toimintoja, kuten audio- ja telematiik-
kajärjestelmää, tuulilasinpyyhkimiä, lä-
hivaloja ja kattovaloja voi käyttää vielä
enintään 30 minuuttia.
Virransäästötilaan siirtyminen
Kun 30 minuuttia on kulunut, monitoi-
minäyttöön tulee viesti, joka ilmoittaa
siirtymisestä virransäästötilaan ja toi-
minnot siirtyvät valmiustilaan.

HYÖDYLLISIÄ TIETOJA
189
LASINPYYHKIMEN SULAN VAIHTAMINEN
Irrottaminen

 Nosta pyyhkimenvarsi pystyyn.

 Irrota sulka. Kiinnittäminen

 Napsauta uusi vastaava sulka pai-
koilleen.

 Laske varsi varovasti alas.
Ennen tuulilasinpyyhkimen
sulan vaihtoa

 Käytä tuulilasinpyyhkimen kytkintä
minuutin sisällä siitä, kun sytytysvir-
ta on katkaistu, jotta pyyhin asettuu
keskelle tuulilasia. Tuulilasinpyyhkimen sulan
asentamisen jälkeen

 Kytke sytytysvirta.

 Käytä uudelleen lasinpyyhkimen
kytkintä, jotta pyyhkimet asettuvat
oikealle kohdalle.

HYÖDYLLISIÄ TIETOJA
190
AUTON HINAAMINEN
Työkalujen sijainti Oman auton hinaaminen

 Irrota etupuskurin kansi painamalla
sen alaosasta.

 Kierrä hinausrengas paikalleen vas-
teeseen saakka.

 Kiinnitä hinauspuomi paikoilleen.

 Sytytä hinattavan auton hätävilkut.
 Irrota takapuskurissa oleva peitelevy
painamalla sen alaosasta.

 Kierrä hinausrengas paikalleen vas-
teeseen saakka.

 Kiinnitä hinauspuomi paikoilleen.

 Sytytä hinattavan auton hätävilkut.
Toisen auton hinaaminen
Hinausrengas on sijoitettu tavaratilan
lattian alle.
Pääset siihen käsiksi seuraavasti:

 avaa tavaratila

 nosta välipohja ylös

 kiinnitä välipohja lenkeillä takahyllyn
kannattimen koukkuihin

 poista muovinen laatikko

 ota hinausrengas työkalulaatikosta. Kun autoa hinataan kaikki
neljä pyörää maassa, on aina
käytettävä hinauspuomia.
Kun autoa hinataan vain kaksi pyörää
maassa, on aina käytettävä tarkoi-
tukseen suunniteltua nostolaitetta.
Kun autoa hinataan moottori pysäh-
dyksissä, jarrutus- ja ohjaustehostin
eivät toimi.

 Kytke vaihde vapaalle
(asentoon N robottivaih-
teistossa tai automaatti-
vaihteistossa).
Jos tätä erikoisohjetta ei
noudateta, jarrujärjestelmä
voi vaurioitua, mikä estää
jarrutehostimen toiminnan
kun moottori käynnistetään
seuraavan kerran.
Autoa voidaan hinauttaa tai hinata tois-
ta ajoneuvoa siirrettävällä mekaanisella
laitteella.
